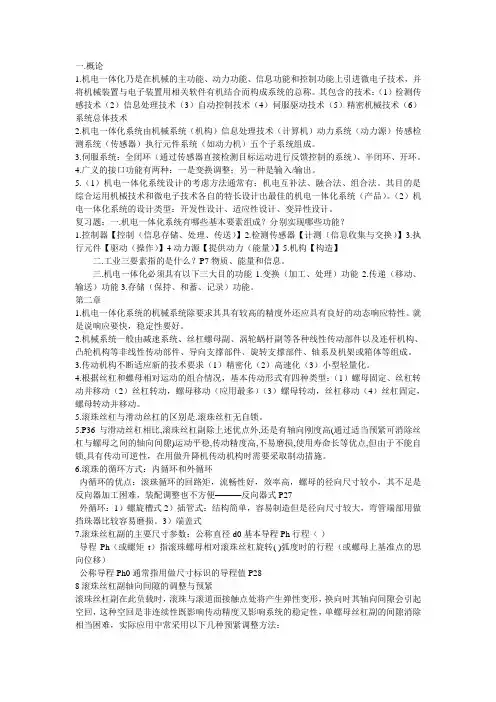

机电一体化原理与应用复习资料

一.概论1.机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

其包含的技术：（1）检测传感技术（2）信息处理技术（3）自动控制技术（4）伺服驱动技术（5）精密机械技术（6）系统总体技术2.机电一体化系统由机械系统（机构）信息处理技术（计算机）动力系统（动力源）传感检测系统（传感器）执行元件系统（如动力机）五个子系统组成。

3.伺服系统：全闭环（通过传感器直接检测目标运动进行反馈控制的系统）、半闭环、开环。

4.广义的接口功能有两种：一是变换调整；另一种是输入/输出。

5.（1）机电一体化系统设计的考虑方法通常有：机电互补法、融合法、组合法。

其目的是综合运用机械技术和微电子技术各自的特长设计出最佳的机电一体化系统（产品）。

（2）机电一体化系统的设计类型：开发性设计、适应性设计、变异性设计。

复习题：一.机电一体化系统有哪些基本要素组成？分别实现哪些功能？1.控制器【控制（信息存储、处理、传送）】2.检测传感器【计测（信息收集与交换）】3.执行元件【驱动（操作）】4动力源【提供动力（能量）】5.机构【构造】二.工业三要素指的是什么？P7物质、能量和信息。

三.机电一体化必须具有以下三大目的功能1.变换（加工、处理）功能2.传递（移动、输送）功能3.存储（保持、和蓄、记录）功能。

第二章1.机电一体化系统的机械系统除要求其具有较高的精度外还应具有良好的动态响应特性。

就是说响应要快，稳定性要好。

2.机械系统一般由减速系统、丝杠螺母副、涡轮蜗杆副等各种线性传动部件以及连杆机构、凸轮机构等非线性传动部件、导向支撑部件、旋转支撑部件、轴系及机架或箱体等组成。

3.传动机构不断适应新的技术要求（1）精密化（2）高速化（3）小型轻量化。

4.根据丝杠和螺母相对运动的组合情况，基本传动形式有四种类型：（1）螺母固定、丝杠转动并移动（2）丝杠转动，螺母移动（应用最多）（3）螺母转动，丝杠移动（4）丝杠固定，螺母转动并移动。

第一章1、机电一体化系统的构成要素与功能特征五大功能构成要素：机械系统（机构）、信息处理系统（计算机）、动力系统（动力源）、传感检测系统（传感器）、执行元件系统（如电动机)五个子系统组成。

·2、机电一体化系统（产品）设计的考虑方法：1) 机电互补法机电互补法又称取代法。

该方法的特点是利用通用或专用电子部件取代传统机械产品（系统)中的复杂机械功能部件或功能子系统，以弥补其不足。

例如：用PLC或计算机取代机械式的变速器、凸轮机构、离合器等。

可简化机械结构、提高性能。

2) 结合(融合)法它是将各组成要素有机结合为一体构成专用或通用的功能部件(子系统)，其要素之间机电参数的有机匹配比较充分。

例如：将电机的转子轴作为扫描镜的转轴。

3) 组合法它是将结合法制成的功能部件(子系统)、功能模块，像积木那样组合成各种机电一体化系统（产品），故称组合法。

3、机电一体化系统的设计类型1）开发性设计它是没有参照产品的设计，仅仅是根据抽象的设计原理和要求，设计出在质量和性能方面满足目的要求的产品或系统。

2)适应性设计它是在总的方案原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械结构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附加价值。

3)变异性设计它是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。

第二章1.机电一体化的机械系统与一般机械系统相比，具有一定的特殊要求：（1）较高的定位精度。

（2）良好的动态响应特性。

——响应快、稳定性好。

（3）无间隙、低摩擦、低惯量、大刚度。

（4）高的谐振频率、合理的阻尼比。

2.滚珠丝杠副特点具有传动阻力小；传动效率高（92%~98%）；轴向刚度高；传动平稳；传动精度高；不易磨损、使用寿命长等优点；缺点:但不能自锁；因而用于高精度传动和升降传动时，需制动定位装置。

3.消除和减小丝杠轴向间隙的主要方法：双螺母螺纹预紧调整特点：结构简单，刚性好，预紧可靠，使用中调整方便; 但不能精确定量调整。

机电一体化复习内容第一篇：机电一体化复习内容第一章绪论1、机电一体化系统的基本功能要素有哪些？功能各是什么？(1)、机械本体其主要功能是使构造系统的各子系统，零部件按照一定的空间和时间关系安置在一定位置上，并保持特定的关系。

(2)、动力单元按照机电一体化系统控制要求，为系统提供能量和动力，以保证系统正常运行。

(3)、传感检测单元对系统运行中所需要的本身和外界环境的各种参数及状态进行检测，并转换成可识别信号，传输到控制信息处理单元，经过分析处理产生相应的控制信息。

(4)、执行单元根据控制信息和指令完成所要求的动作。

(5)、驱动单元在控制信息作用下，驱动各执行机构完成各种动作和功能。

(6)、控制与信息处理单元将来自各传感器的检测信息和外部输入命令进行集中、储存、分析、加工，根据信息处理结果，按照一定的程序发出相应的控制信号，通过输出接口送往执行机构，控制整个系统有目的的运行，并达到预期的性能。

(7)、接口将各要素或子系统连接成一个有机整体。

2、机电一体化的相关技术有哪些？①机械技术②检测传感技术③信息处理技术④自动控制技术⑤伺服驱动技术⑥系统总体技术第二章机械系统设计1、分析各种机械特性对系统性能是如何影响的。

答：摩擦（稳态精度、低速爬行原因）、阻尼（欠阻尼、阻尼比不同时的影响）、间隙（G1—G4）、转动惯量（过大、过小）。

Ⅰ、摩擦特性对性能的影响分析（1）引起动态滞后和稳态误差，如果系统开始处于静止状态，当输入轴以一的角速度转动时,由于静摩擦力矩T的作用,在一定的转角θi范围内, 输出轴将不会运动,θi值即为静摩擦引起的传动死区。

在传动死区内,系统将在一段时间内对输入信号无响应,从而造成误差。

（2）引起低速抖动或爬行—导致系统运行不稳定当输入轴以恒速ω继续运动后,输出轴也以恒速ω运动, 但始终滞后输入轴一个角度θss,（θss为系统的稳态误差）。

Ⅱ阻尼（1）当阻尼比ξ＝0时，系统处于等幅持续振荡状态，因此系统不能无阻尼。

一、名词解释机电一体化的目的是什么？其关键技术主要有哪些？主要目的：增加机械系统或产品的附加值和自动化程度其包含的技术：（1）检测传感技术（2）信息处理技术（3）自动控制技术（4）伺服驱动技术（5）精密机械技术（6）系统总体技术机电一体化系统包括哪五个子系统？机电一体化系统由机械系统（机构）信息处理技术（计算机）动力系统（动力源）传感检测系统（传感器）执行元件系统（如动力机）五个子系统组成。

滚珠丝杠副基本结构由哪几个部分组成？按循环分为哪两种方式？丝杠，螺母，滚珠，反向器四部分组成，.内外两种滚珠丝杠副按支撑方式分为哪四种？单推-单推式，双推-双推式，双推-简支式，双推-自由式谐波齿轮由哪几个部分组成？其基本传动动比计算公式是什么？波发生器，刚性轮，柔性轮组成，间歇传动机构有哪几种？棘轮传动，槽轮传动，蜗形凸轮传动导轨副按截面形状分为哪几种？各自的特点是什么？（1）三角形导轨：磨损自动补偿，精度高，制造检修困难（2）矩形导轨：制造检修容易，承载大，刚度高，安装方便，磨损不能自动补偿（3）燕尾形导轨：高度小，刚度差，摩擦力大，制造检修困难，磨损不能自动补偿（4）圆形导轨：制造方便，精度高，磨损后难调整补偿，承载低三角形导轨副的特点。

导向性和精度保持性高，接触刚度好，工艺性差，对导轨四个表面难以完全接触铸造机座的设计为保证自身的刚度采取的措施有哪些？1合理选择截面形状和尺寸2合理布置筋板和加强筋3合理的开孔和加盖简述直流伺服电动机PWM控制方式的基本原理是什么？P99脉宽调制PWM直流调速系统原理，输入一个直流控制电压V就可得到一定宽度与V成比例的脉冲方波给伺服电枢回路供电，通过改变脉冲宽度来改变电枢回路的平均电压，从而得到不同大小的电压值Va，使直流电机平滑调速。

简述步进电动机的工作原理。

步距角的计算方法。

P105原理：将电脉冲信号转换为机械角位移的执行元件。

α=360°/(zm) z:转子齿数m：运行拍数简述MCS-51单片机引脚分类及封装形式。
