活动三汽车万用表

《汽车基础知识教案》(万用表的使用)一、教学目标：1. 让学生了解万用表的作用和基本原理。

2. 让学生熟悉万用表的结构和各种功能按钮。

3. 培养学生正确使用万用表进行汽车故障检测的能力。

二、教学内容：1. 万用表的作用和基本原理2. 万用表的结构和功能3. 万用表的使用方法4. 万用表在汽车故障检测中的应用5. 万用表的维护和保养三、教学重点与难点：1. 万用表的各种功能按钮及其作用2. 万用表的使用方法和注意事项3. 万用表在汽车故障检测中的应用技巧四、教学准备：1. 万用表实物和操作手册2. 汽车电路图和故障案例3. 教学PPT和投影仪五、教学过程：1. 引入新课：通过讲解万用表在汽车维修中的重要性，激发学生的学习兴趣。

2. 讲解万用表的作用和基本原理：介绍万用表的功能和测量原理。

3. 展示万用表的结构和功能：讲解万用表的各种按钮和功能。

4. 演示万用表的使用方法：通过实际操作，展示如何使用万用表进行测量。

5. 案例分析：分析汽车电路图和故障案例，讲解如何使用万用表检测汽车故障。

6. 学生实践：让学生分组进行万用表操作练习，巩固所学知识。

8. 课后作业：布置相关课后练习，巩固所学知识。

9. 教学反馈：收集学生反馈，为下一步教学提供参考。

10. 教学评价：通过课后作业、实践操作和课堂表现，对学生的学习效果进行评价。

六、教学策略：1. 采用“理论+实践”的教学模式，让学生在掌握理论知识的能够实际操作。

2. 利用多媒体教学，结合PPT和投影仪，直观展示万用表的结构和操作方法。

3. 创设情境，以实际汽车故障案例为导向，激发学生解决问题的兴趣。

4. 分组讨论与合作，培养学生的团队协作能力和沟通能力。

七、教学评价：1. 课后作业：布置与万用表使用相关的练习题，检验学生对知识的掌握程度。

2. 实践操作：观察学生在实践环节中的操作准确性、熟练度，评价学生的动手能力。

3. 课堂表现：关注学生在课堂上的参与度、提问回答情况，评估学生的学习积极性。

汽车万用表的使用流程1. 汽车万用表简介汽车万用表是一种用于测试和测量汽车电路电压、电流、电阻、频率等参数的工具。

它能帮助汽车维修人员快速定位车辆电路故障，提高故障诊断效率。

本文将介绍汽车万用表的使用流程，包括准备工作、仪器设置和测试步骤。

2. 准备工作在使用汽车万用表之前，需要进行以下准备工作：•安全工具：佩戴绝缘手套和护目镜，确保安全操作。

•停车位置：将车辆停在平坦的地面上，并拉起手刹。

•关闭电源：将车辆电源关闭，包括发动机和车载电子设备。

3. 仪器设置在开始测试之前，需要正确设置万用表以适应当前测试需求。

下面是一些常见的仪器设置：3.1 电压测量•选择电压测量模式：将旋钮调整到“V”或“DCV”位置。

•选择量程：根据预测电压范围，选择合适的量程档位。

•连接测试引线：将红色测试引线连接到表头的“VΩmA”插孔，将黑色测试引线连接到“COM”插孔。

3.2 电流测量•选择电流测量模式：将旋钮调整到“A”或“DCA”位置。

•选择量程：根据预测电流范围，选择合适的量程档位。

•连接测试引线：将红色测试引线从“VΩmA”插孔插入“10A”插孔。

3.3 电阻测量•选择电阻测量模式：将旋钮调整到“Ω”位置。

•选择量程：根据预测电阻范围，选择合适的量程档位。

•连接测试引线：将红色和黑色测试引线分别连接到“VΩmA”和“COM”插孔。

4. 测试步骤完成准备工作和仪器设置后，可以开始进行汽车电路的测试。

下面是一般的测试步骤：4.1 电池电压测试•将红色测试引线连接到电池的正极（+），黑色测试引线连接到电池的负极（-）。

•读取电池电压：观察万用表显示的电压值。

4.2 灯泡测试•将红色测试引线连接到灯泡的正极，黑色测试引线连接到灯泡的负极。

•打开车辆的灯泡开关。

•读取灯泡电压：观察万用表显示的电压值，确认是否正常。

4.3 传感器测试•根据传感器类型和位置，将测试引线连接到相应的传感器引脚。

•激活传感器：例如，踩下刹车踏板或打开空调开关。

《汽车基础知识教案》(万用表的使用)教案章节：一、万用表的概述教学目标：使学生了解并掌握万用表的基本概念、种类及功能。

教学内容：介绍万用表的定义、分类、功能及使用范围。

教学方法：采用讲授法，结合实际图片和实例进行讲解。

教学步骤：1. 导入新课：引导学生回顾汽车维修中测量工具的应用，引出万用表这一主题。

2. 讲解万用表的定义：解释万用表是一种多功能的测量仪表，可以测量电压、电流、电阻等参数。

3. 介绍万用表的种类：讲解机械万用表、数字万用表和触摸屏万用表等不同类型的万用表。

4. 阐述万用表的功能：详细介绍万用表在汽车维修中的应用，如测量电压、电流、电阻、波形等。

5. 总结万用表的使用范围：强调万用表在汽车维修、家电维修、电工等领域的重要性。

教学评价：通过课后作业和课堂提问，检验学生对万用表的基本概念、种类及功能的掌握程度。

教案章节：二、万用表的使用方法教学目标：使学生学会正确使用万用表进行电压、电流、电阻等参数的测量。

教学内容：讲解万用表的使用方法，包括测量电压、电流、电阻等操作步骤。

教学方法：采用演示法、操作法，引导学生动手实践。

教学步骤：1. 讲解万用表使用前的准备工作：确保万用表电池充足、仪器清洁。

2. 演示万用表测量电压：以汽车电路为例，展示如何用万用表测量电压。

3. 演示万用表测量电流：以汽车电路为例，展示如何用万用表测量电流。

4. 演示万用表测量电阻：以汽车电路为例，展示如何用万用表测量电阻。

5. 总结万用表的使用注意事项：强调安全操作、正确选择测量范围等。

教学评价：通过实际操作和课堂提问，检验学生对万用表使用方法的掌握程度。

教案章节：三、万用表在汽车维修中的应用教学目标：使学生了解万用表在汽车维修中的实际应用，提高维修技能。

教学内容：介绍万用表在汽车维修中测量电压、电流、电阻等参数的应用实例。

教学方法：采用案例分析法，结合实际图片和实例进行讲解。

教学步骤：1. 导入新课：回顾上一节课的内容，引导学生了解万用表在汽车维修中的应用。

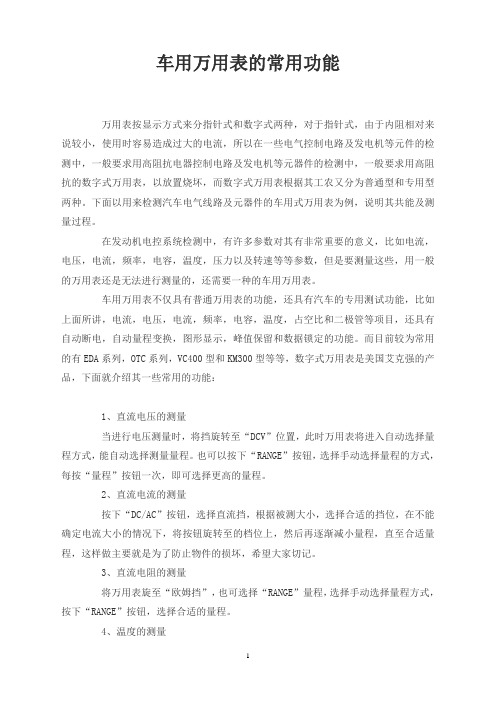

车用万用表的常用功能万用表按显示方式来分指针式和数字式两种，对于指针式，由于内阻相对来说较小，使用时容易造成过大的电流，所以在一些电气控制电路及发电机等元件的检测中，一般要求用高阻抗电器控制电路及发电机等元器件的检测中，一般要求用高阻抗的数字式万用表，以放置烧坏，而数字式万用表根据其工农又分为普通型和专用型两种。

下面以用来检测汽车电气线路及元器件的车用式万用表为例，说明其共能及测量过程。

在发动机电控系统检测中，有许多参数对其有非常重要的意义，比如电流，电压，电流，频率，电容，温度，压力以及转速等等参数，但是要测量这些，用一般的万用表还是无法进行测量的，还需要一种的车用万用表。

车用万用表不仅具有普通万用表的功能，还具有汽车的专用测试功能，比如上面所讲，电流，电压，电流，频率，电容，温度，占空比和二极管等项目，还具有自动断电，自动量程变换，图形显示，峰值保留和数据锁定的功能。

而目前较为常用的有EDA系列，OTC系列，VC400型和KM300型等等，数字式万用表是美国艾克强的产品，下面就介绍其一些常用的功能：1、直流电压的测量当进行电压测量时，将挡旋转至“DCV”位置，此时万用表将进入自动选择量程方式，能自动选择测量量程。

也可以按下“RANGE”按钮，选择手动选择量程的方式，每按“量程”按钮一次，即可选择更高的量程。

2、直流电流的测量按下“DC/AC”按钮，选择直流挡，根据被测大小，选择合适的挡位，在不能确定电流大小的情况下，将按钮旋转至的档位上，然后再逐渐减小量程，直至合适量程，这样做主要就是为了防止物件的损坏，希望大家切记。

3、直流电阻的测量将万用表旋至“欧姆挡”，也可选择“RANGE”量程，选择手动选择量程方式，按下“RANGE”按钮，选择合适的量程。

4、温度的测量旋转至“F℃或C℃”（温度）位置上，将万用表配备的带测针的特殊插头接到面板黄色插孔内，测针与被测温度的部位接触。

待稳定后即可读取量值。

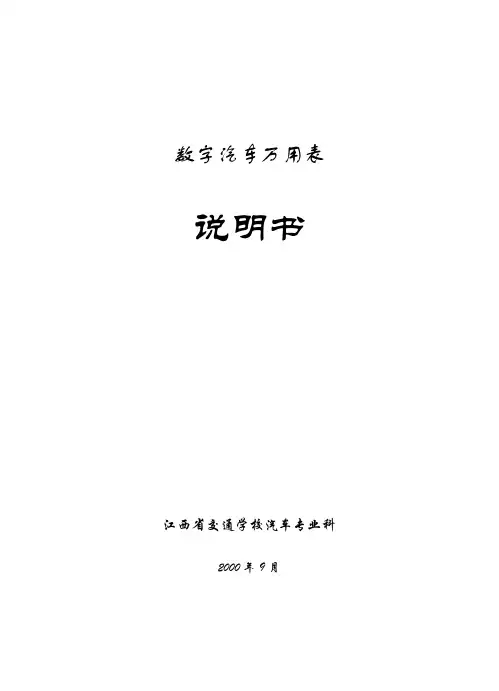

数字汽车万用表说明书江西省交通学校汽车专业科2000 年 9 月目 录安全指导 (1)维修用汽车手册和原始资料 (2)数字发动机分析仪概述和技术说明 (2)功能和显示 (3)导线连接 (4)电气初步检查 (6)起动电压和蓄电池状况 (6)起动电路电压损失试验 (7)充电系统电压 (7)各种电压试验 (8)点火系统试验 (8)闭合角调整－－传统断电器触点点火系统 (9)闭合角变化试验 (10)燃料系试验 (10)发动机转速测量 (10)电阻试验 (11)替换零件表 (14)安全指导为了避免汽车或试验设备受到严重的伤害和/或损伤，试验时应仔细地按照安全规定和试验 流程进行。

安全设备灭火器汽车旁没有相配的灭火器就不要操作。

推荐使用5磅或更大的CO2 或干化学灭火器扑灭汽油、 化学或电产生的火灾。

耐火容器碎布和易燃液体应储藏在耐火封闭的金属容器内。

被汽油浸湿的碎布在丢弃前应在户外彻底 干燥。

安全护目镜在汽车旁操作时，我们推荐使用安全护目镜保护你的眼睛以避免蓄电池酸雾、汽油、尘埃和 发动机部件上飞扬的污垢所伤害。

注意：当发动机起动或运行时不要直接观看化油器喉管，因为突然回火会导致燃烧。

宽松衣服和长发 (运动部件)千万注意不要将你的手、头发或衣服接近任何运动的部件，如风扇叶片、皮带、皮带轮或节 气门及变速器传动杆系。

在汽车旁操作时不要系领带或穿宽松衣服。

珠宝类在汽车旁操作时，不要戴永不磨损的手表、戒指或其他珠宝类。

应尽可能避免接触运动的部 件，或者它可能导致电路短路以致使你受到电击或烧伤。

通风废气中的一氧化碳是非常有毒的。

为避免窒息，应在通风良好的场地运转车辆。

如果车辆停 在一封闭场地，应用防漏软管将废气直接排出户外。

置位制动器在停车档或空档时，确信汽车驻车制动器牢固地处于制动位置。

注意：当换档杆从停车档位置移开时，有些汽车有自动解除驻车制动功能。

在前进档位置， 若驻车制动必须使用（如试验），此特性必须禁止。

汽车数据万用表的使用方法汽车数据万用表（也称为多用途电表）是一种测量和检测汽车电子系统状况的工具。

它可以帮助汽车技师诊断电气问题，找出故障并进行修复。

以下是汽车数据万用表的使用方法：1.选择合适的测量范围：首先，根据需要测量的电压、电流或阻力范围，选择相应的测量档位。

确保选择的档位能够包含预期的值，这样可以避免损坏测量仪器。

2.连接测量引线：将红色测量引线连接到测量仪器中的正极插口，将黑色引线连接到负极插口。

确保好插头连接，并且电路处于断开状态时进行连接。

3.测量电压：将红色测量引线放到欲测量的电源正极上，将黑色引线放到负极上。

打开电路，读取测量仪器上显示的电压数值。

确保仪器与电路连接紧密以获得准确的读数。

4.测量电流：在电路中断开熄火之前，将测量仪器连接到电路中欲测量的位置。

确保选择合适的电流测量档位。

关闭电路后，再次联系电流测量仪器。

读取和记录仪器上显示的电流值。

请谨记，在测量电流时，仪器的测量范围应等于或超过预期电流值。

5.测量阻力：在电路断开状态下，将测量引线的两个触点连接到欲测量的电子器件或电路上。

读取仪器上显示的阻力数值。

类似于电压和电流测量，选择适当的阻力测量档位以获得准确的读数。

6.其他功能：汽车数据万用表通常还有其他功能，如温度测量、频率测量和脉冲宽度测量等。

根据具体需要，按照仪器说明书或操作指南操作。

总之，汽车数据万用表是一种强大的工具，用于检测和修复汽车电气系统问题。

熟练掌握其使用方法对于汽车修理技师和爱好者来说是至关重要的。

使用万用表时，确保安全，遵循操作手册的指导，并在需要时寻求专业人员的协助。

《汽车基础知识教案》(万用表的使用)教案章节：一、万用表的概述教学目标：使学生了解万用表的概念、种类和功能，理解万用表在汽车维修中的应用。

教学内容：介绍万用表的定义、种类（如模拟万用表、数字万用表）、功能及优缺点。

教学方法：采用讲解、演示、实践相结合的方式进行教学。

教学步骤：1. 介绍万用表的概念和定义。

2. 讲解万用表的种类及其特点。

3. 演示万用表的基本功能和使用方法。

4. 分析万用表在汽车维修中的应用实例。

5. 讨论万用表的优缺点。

教学评价：通过课堂讲解、演示和实践，检查学生对万用表概念、种类、功能及应用的掌握程度。

教案章节：二、万用表的使用方法教学目标：使学生掌握万用表的正确使用方法，包括测量电压、电流、电阻等。

教学内容：讲解万用表的使用方法，包括测量电压、电流、电阻等基本操作。

教学方法：采用讲解、演示、实践相结合的方式进行教学。

教学步骤：1. 讲解万用表的使用方法及注意事项。

2. 演示如何使用万用表测量电压、电流、电阻等。

3. 引导学生实践操作，掌握万用表的使用技巧。

4. 分析常见故障案例，让学生学会运用万用表进行故障诊断。

教学评价：通过实践操作和故障诊断案例，检查学生对万用表使用方法的掌握程度。

教案章节：三、万用表测量电压和电流教学目标：使学生掌握如何使用万用表测量电压和电流，并能应用于实际操作。

教学内容：讲解万用表测量电压和电流的方法，包括测量步骤、注意事项等。

教学方法：采用讲解、演示、实践相结合的方式进行教学。

教学步骤：1. 讲解万用表测量电压和电流的基本原理。

2. 演示如何使用万用表测量电压和电流。

3. 引导学生实践操作，掌握测量电压和电流的方法。

4. 分析常见故障案例，让学生学会运用万用表测量电压和电流进行故障诊断。

教学评价：通过实践操作和故障诊断案例，检查学生对万用表测量电压和电流方法的掌握程度。

教案章节：四、万用表测量电阻教学目标：使学生掌握如何使用万用表测量电阻，并能应用于实际操作。

汽车万用表详细使用方法教程,修车的一定有会用!数字万用表介绍数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

图1下面以该型数字万用表为例，简单介绍其使用方法和注意事项。

数字万用表外观数字万用表使用图解测量电压1、将黑表笔插入com端口，红表笔插入V端口。

2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适的量程。

3、红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路并联。

4、读出LCD显示屏数字。

测量电阻1、关掉电路电源。

2、选择电阻档（）。

3、将黑色测试探头插入 COM 输入插口。

红色测试探头插入输入插口。

4、将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。

5、查看读数，确认测量单位－欧姆（），千欧（k）或兆欧（M）。

二极管蜂鸣档的作用①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。

测量结果如下：如果两次测量的结果是：一次显示"1'字样，另一次显示零点几的数字。

那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。

二极管最重要的一个特性是: 单向导通性② 短路检查（判断线路通断）：将转盘打在短路（）档，表笔位置同上。

用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。

测量电流1、断开电路；2、黑表笔插入com端口，红表笔插入mA或者20A端口；3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适的量程；4、断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；5、接通电路；6、读出LCD显示屏数字。

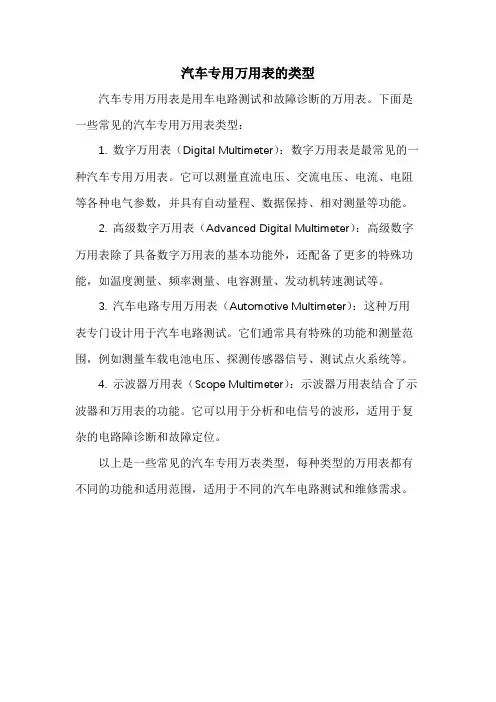

汽车专用万用表的类型
汽车专用万用表是用车电路测试和故障诊断的万用表。

下面是一些常见的汽车专用万用表类型：
1. 数字万用表（Digital Multimeter）：数字万用表是最常见的一种汽车专用万用表。

它可以测量直流电压、交流电压、电流、电阻等各种电气参数，并具有自动量程、数据保持、相对测量等功能。

2. 高级数字万用表（Advanced Digital Multimeter）：高级数字万用表除了具备数字万用表的基本功能外，还配备了更多的特殊功能，如温度测量、频率测量、电容测量、发动机转速测试等。

3. 汽车电路专用万用表（Automotive Multimeter）：这种万用表专门设计用于汽车电路测试。

它们通常具有特殊的功能和测量范围，例如测量车载电池电压、探测传感器信号、测试点火系统等。

4. 示波器万用表（Scope Multimeter）：示波器万用表结合了示波器和万用表的功能。

它可以用于分析和电信号的波形，适用于复杂的电路障诊断和故障定位。

以上是一些常见的汽车专用万表类型，每种类型的万用表都有不同的功能和适用范围，适用于不同的汽车电路测试和维修需求。

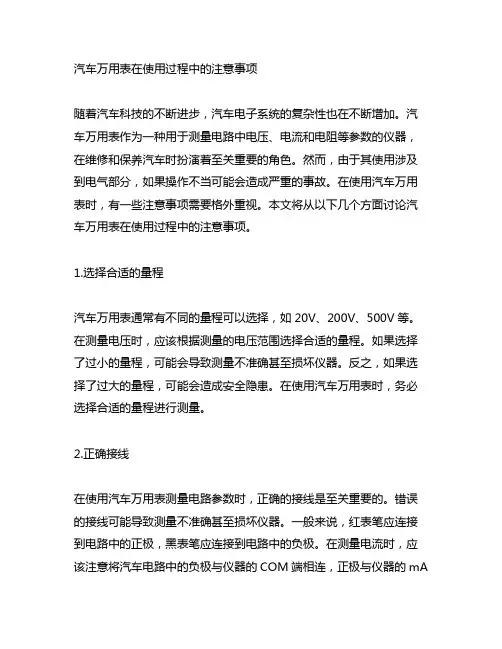

汽车万用表在使用过程中的注意事项随着汽车科技的不断进步，汽车电子系统的复杂性也在不断增加。

汽车万用表作为一种用于测量电路中电压、电流和电阻等参数的仪器，在维修和保养汽车时扮演着至关重要的角色。

然而，由于其使用涉及到电气部分，如果操作不当可能会造成严重的事故。

在使用汽车万用表时，有一些注意事项需要格外重视。

本文将从以下几个方面讨论汽车万用表在使用过程中的注意事项。

1.选择合适的量程汽车万用表通常有不同的量程可以选择，如20V、200V、500V等。

在测量电压时，应该根据测量的电压范围选择合适的量程。

如果选择了过小的量程，可能会导致测量不准确甚至损坏仪器。

反之，如果选择了过大的量程，可能会造成安全隐患。

在使用汽车万用表时，务必选择合适的量程进行测量。

2.正确接线在使用汽车万用表测量电路参数时，正确的接线是至关重要的。

错误的接线可能导致测量不准确甚至损坏仪器。

一般来说，红表笔应连接到电路中的正极，黑表笔应连接到电路中的负极。

在测量电流时，应该注意将汽车电路中的负极与仪器的COM端相连，正极与仪器的mA端（毫安端）相连。

3.避免测量带电电路在测量带电电路时，应该格外谨慎。

需确认仪器本身的绝缘性能和安全性能是否符合要求。

应该在测量前切断电源，确保电路处于断开状态。

用手背轻触一下电路的各个部分，检查电路是否带电。

只有确认电路不带电后，才可以进行测量操作。

4.注意防止烧坏保险丝在测量电流时，应该注意选择合适的电流量程，并正确接线。

如果选择了过小的电流量程，并且电路中的电流超过了万用表的额定电流，就有可能烧坏仪器内部的保险丝。

在使用汽车万用表测量电流时，务必选择合适的电流量程，并仔细阅读仪器说明书，以避免烧坏保险丝。

5.保持仪器清洁和干燥汽车万用表在使用过程中，应该尽量避免与水或者潮湿的环境接触，以防止仪器进水或者发生短路。

在使用完毕后，应该将仪器放置在干燥通风的地方，避免长时间存放在潮湿的环境中。

另外，为了保持仪器的准确性，定期清洁仪器的测试引线和接头，确保它们的良好接触性。
