气体灭火系统消防资料

第三篇建筑消防设施第六章气体灭火系统知识框架考点解析考点一：系统灭火机理气体灭火系统的灭火机理与气体灭火剂的属性有密不可分的关系，不同的灭火剂，其灭火机理各不相同（如表3-6-1所示）1，二氧化碳灭火机理主要在于窒息，其次是冷却。

2，七氟丙烷灭火机理除了窒息、冷却，还有化学抑制（并不是主要的灭火机理）3，I G541混合气体灭火机理为窒息。

考点二：系统分类和组成一、系统分类1，按使用的灭火剂分类：二氧化碳灭火系统；七氟丙烷灭火系统；惰性气体灭火系统2，按系统的结构特点分类：无管网灭火系统；管网灭火系统3，按应用方式分类：全淹没没货系统；局部应用灭火系统4，按加压方式分类：自压式气体灭火系统；内储压式气体灭火系统；外储压式气体灭火系统二、系统组成（略）考点三：系统工作原理和控制方式气体灭火系统工作原理因种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同。

一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与情性气体灭火系统当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。

（二）外储压式七氯丙烷灭火系统（与干粉灭火系统类似）控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。

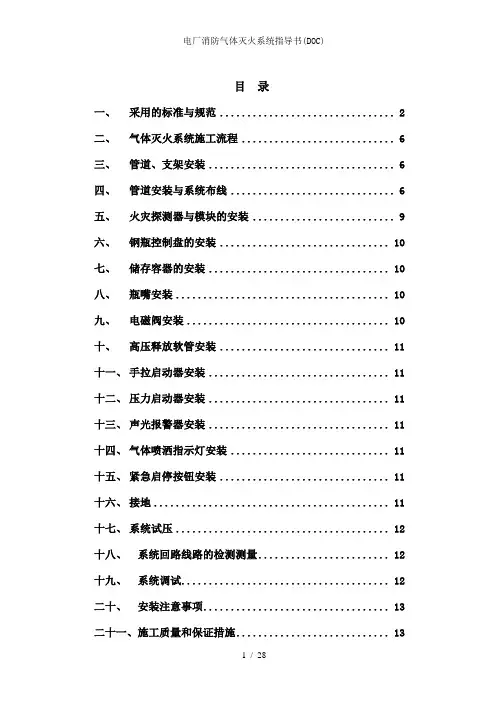

目录一、采用的标准与规范 (2)二、气体灭火系统施工流程 (6)三、管道、支架安装 (6)四、管道安装与系统布线 (6)五、火灾探测器与模块的安装 (9)六、钢瓶控制盘的安装 (10)七、储存容器的安装 (10)八、瓶嘴安装 (10)九、电磁阀安装 (10)十、高压释放软管安装 (11)十一、手拉启动器安装 (11)十二、压力启动器安装 (11)十三、声光报警器安装 (11)十四、气体喷洒指示灯安装 (11)十五、紧急启停按钮安装 (11)十六、接地 (11)十七、系统试压 (12)十八、系统回路线路的检测测量 (12)十九、系统调试 (12)二十、安装注意事项 (13)二十一、施工质量和保证措施 (13)二十二、安全文明施工措施 (14)二十三、施工现场安全生产事故应急救援预案 (15)二十四、安全危险点源辨识与控制一览表 (17)二十五、重要环境因素识别与评价一览表 (18)气体灭火系统工程施工范围：电气配电间、电缆夹层、原煤仓等设置低压二氧化碳系统；在集控楼内主要房间、汽机房和锅炉、汽机电子设备间设置IG541灭火系统；在升压站继电器保护小室设置七氟丙烷预制灭火系统气体灭火控制系统实现火灾探测和报警功能并在火灾时手动或自动使相关设备转入火灾运行模式，实现消防联动。

气体灭火控制系统由火灾报警控制器、智能感温探测器、智能光电感烟探测器与系统总线组成，消防联动系统由钢瓶控制盘、声光报警器、气体喷洒指示灯、紧急启停按钮与现场多线组成。

钢瓶控制盘通过输入输出模块与报警总线连接，接受火灾报警系统发出消防指令并返回消防动作指令。

气体火灾报警控制器安装于设于控制室内的火灾自动报警系统（含气灭联动）控制柜上；钢瓶控制盘设于钢瓶间，钢瓶控制盘自带免维护备用电池组，为紧急启停按钮等设施提供24V电源。

气体灭火系统的报警控制器可作为自动报警系统控制器的区域控制盘。

一、采用的标准与规范《火灾自动报警系统设计规范》（GB50116-2013）《火灾自动报警系统施工与验收规范》（GB50166-2007）《气体灭火系统设计规范》（GB50370-2005）《气体灭火系统施工与验收规范》（GB50263-2007）《建筑电气工程施工质量验收规范》（GB50303-2011）《工业金属管道工程施工与验收规范》（GB50184-2011）《输送流体用无缝钢管》（GB/T8163-2008）《高压锅炉用无缝钢管》（GB5310-2008）《洁净气体IG541灭火系统设计、施工、验收规范》（DB61/296-2002）主要施工机具、试验与检测设备配置低压二氧化碳气体灭火系统保护区一览表6 / 287 / 28IG541灭火气体以与七氟丙烷预制灭火系统保护区一览表8 / 289 / 2810 / 28二、气体灭火系统施工流程气体灭火控制系统的施工必须接受公安消防监督机构监督管理，应满足我国相关消防规范。

保安培训之气体灭火系统气体灭火系统包括卤代烷灭火系统、二氧化碳灭火系统。

这是一种以气体作为灭火介质的灭火系统。

尽管卤代烷1211和1301灭火剂与二氧化碳的化学组成、物理性质、灭火机理以及灭火效能都有很大的差别，但在灭火应用中却具有很多相同之处：化学稳定性好，耐贮存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹、适用于扑救多种类型火灾。

因此，这三种气体灭火系统具有基本相同的适用范围和应用限制。

卤代烷1301和1211灭火剂的灭火机理主要是通过溴和氟等卤素氢化物的化学催化作用和化学净化作用大量扑捉、消耗火焰中的自由基，抑制燃烧的链式反应，迅速将火焰扑灭。

因而对扑灭有焰燃烧非常有效，所需的灭火剂浓度低、灭火快。

二氧化碳灭火剂主要通过稀释氧浓度、窒息燃烧和冷却等物理作用灭火，也可以较快地将有焰燃烧扑灭，但所需的灭火剂浓度高。

二氧化碳在空气中含量达到15%以上地能使人窒息死亡，达到30%-35%时，能使一般可燃物质的燃烧逐渐窒息，达到43.6%时能抑制汽油蒸气及其他易燃气体的爆炸。

因此，气体灭火系统的适用范围是卤代烷1211、1301和二氧化碳灭火系统都适用于扑救A类火灾中一般固体物质的表面火灾。

二氧化碳灭火系统还适用于扑救棉、毛、织物、纸张等部分固体的深位火灾，但卤代烷1211和1301灭火系统不宜用于扑救固体的深位火灾；卤代烷1211、1301和二氧化碳灭火系统都适用于扑救常见的液体火灾和气体火灾，但在扑救气体火灾时，应在灭火前切断可燃气源或在灭火后能够立即切断气源。

及时切断可燃气源，一方面有利于迅速灭火，另一方面可以防止发生二次火灾或爆炸。

卤代烷1301和1211灭火剂对B、C类火灾的灭火机理主要是化学作用，效果极佳。

二氧化碳的灭火机理主要是物理作用，对B、C类的灭火效果一般，需要高浓度；气体灭火系统都适用于扑救带电设备与电气线路的火灾。

这是气体灭火剂优良的电气绝缘性能所决定的。

气体灭火系统不适用于扑救下列类型物质的火灾：强氧化剂、含氧化剂的混合物以及能够自身提供氧而且在无空气的条件下仍能迅速氧化、燃烧的物质，如氯酸钠、硝酸钠、氮的氧化物、氟、火药、炸药、硝化纤维素等；活泼金属（D类火灾），如钠、钾、镁、钛、锆、钠钾合金、镁铝合金等；金属氢化物，如氢化钠、氢化钾等；能自动分解的物质，如某些有机过氧化物、联氨等和能发生自燃的物质，如白磷、某些金属有同化合物等。

消防气体灭火竣工资料1.本文档提供了消防气体灭火系统竣工资料，包括系统概述、设计方案、设备清单、工程施工及验收过程等内容。

本文档旨在记录消防气体灭火系统的建设过程，为消防系统的维护和管理提供参考。

2. 系统概述消防气体灭火系统是一种先进的灭火技术，适用于电气设备、计算机机房、重要资料存储室等场所，能够有效地控制和扑灭火灾，保护重要设备和资料不受损失。

本系统采用型气体作为灭火剂，具有无毒、无残留、不导电等特点。

3. 设计方案3.1 系统布局消防气体灭火系统的布局设计根据被保护场所的特点和灭火要求进行确定。

本系统主要包括气瓶组、气体灭火装置、控制系统和报警系统四个部分。

气体灭火装置分散布置于被保护场所的关键位置，保证火灾发生时能够快速、全面地灭火。

3.2 系统参数本系统采用的气体灭火剂为，气体灭火剂的总质量为X千克，足以满足被保护场所的灭火需求。

控制系统采用智能化设计，可实现自动监测、报警和控制。

4. 设备清单下表列出了消防气体灭火系统的设备清单：设备名称数量型号气瓶组组型气体灭火装置台型控制系统1套型报警系统1套型5. 工程施工消防气体灭火系统的工程施工过程主要包括以下几个步骤：1.系统布局图纸的制定和审核，确保布局合理、安全可靠；2.气瓶组的安装和固定，确保气瓶组牢固可靠；3.气体灭火装置的安装和连接，确保装置正常运行；4.控制系统和报警系统的安装和调试，确保系统可以准确监测和控制。

6. 系统验收系统施工完成后，需要进行系统验收以保证系统的正常运行。

验收过程包括：1.系统设备和灭火装置的检查，确认设备正常运行；2.根据设计方案进行系统测试和模拟演练，验证系统的可靠性和有效性；3.提供系统建设资料和相关证明材料，包括系统布局图纸、设备合格证明等。

7.消防气体灭火系统是一种高效、可靠的灭火技术，能够有效地控制和扑灭火灾，保护重要设备和资料的安全。

本文档详细介绍了系统的概述、设计方案、设备清单、工程施工和验收过程。

消防气体灭火系统有哪些（五种消防气体灭火系统）消防气体灭火系统是灭火剂以气体或液体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。

消防气体灭火系统根据灭火剂类型的不同而分为很多种，而常见的消防气体灭火系统有哪些呢？一、七氟丙烷气体灭火系统七氟丙烷气体灭火系统是一种高效能的灭火设备，七氟丙烷（HFC—227ea）灭火剂是一种无色、无味、低毒性、绝缘性好、无二次污染的洁净气体。

七氟丙烷气体灭火系统对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301气体灭火系统最理想的替代品。

七氟丙烷不含固体粉尘、油渍，是液态储存气态释放，喷放后可自然排出或由通风系统迅速排出，现场无残留物对保护对象无二次破坏。

七氟丙烷气体灭火系统的喷射时间很短，大大减少了火灾时设备的损坏度，为业主减少损失。

灭火操作简单可靠:有自动、手动和机械三种启动方式，确保了任何情况下均可灭火。

七氟丙烷气体灭火系统属于全淹没系统，可以扑救A（表面火）类、B类、C类及电器设备火灾，可用于保护经常有人的场所，特别适合保护高精度电子仪器设备和贵重物品.广泛应用于机房、配电房、档案室、贵重的工业设备、图书馆、洁净室等重点防护区的消防保护，能适应经常有人工作的防护区。

二、高压二氧化碳气体灭火系统二氧化碳是一种中等毒性的物质，当二氧化碳在空气中的浓度达到2%时，会使人产生不愉快感。

当浓度达到7%至9%时，就会造成呼吸困难，呕吐，感觉麻木，神志混乱。

当浓度达到10%时，人在此环境中停留一分钟，就会失去知觉。

其局部浓度大大超过这一浓度存在一定的危险性.国内曾经发生过多起因二氧化碳泄露至防护区人员中毒事件，目前国家相关规范已经将高压二氧化碳气体灭火系统列为不适用于经常有人工作的防护区。

高压二氧化碳气体灭火系统广泛应用于电厂、电站、轧机、印刷机、浸渍油槽、造漆、喷涂间、制药等易发生火灾的重点防护区的消防保护。

气体灭火系统消防资料气体灭火系统是一种常用的灭火方式，主要应用于电力、电子、计算机、仪表、通讯、工业设备、文献保护、文物保存和各种易燃易爆物品的储存场所，比起传统的水雾灭火系统更加高效和安全。

本文将着重介绍气体灭火系统需要的消防资料，以帮助大家更好的了解该灭火系统。

一、消防资料的概念消防资料指在设计、施工、维护和管理消防工程过程中所需要的各种技术资料和文件，包括施工图纸、消防设备检测报告、消防设计方案、消防设备、器材及材料的购进合同等。

消防资料是保障消防安全的重要依据，对于气体灭火系统而言更是尤为重要。

二、气体灭火系统消防资料的种类1. 气体灭火系统的设计方案：设计方案是气体灭火系统的基础，是确保该系统在实际应用过程中有效的重要保障之一。

设计方案需要包括建筑物结构、机电设备、气体灭火系统的选型设计和安装等方面。

2. 气体灭火系统施工图纸：施工图纸是设计方案具体化的产物，其中包括所有的气体灭火管道和附件，以及火灾探测控制设备和报警设备的布置位置，同时也需要在图中标注气体灭火系统所使用的灭火介质、合适的壁挂支架和系统的激活装置等。

3. 消防设备检测报告：为了确保气体灭火系统能够在发生火灾时快速、有效地发挥作用，必须进行定期检测。

检测报告是记录气体灭火系统检测结果的有效文件，其中需要记录每一个检查项目的结果及原因，并在检测结果不符合预期时提出改进措施，以确保下一次发现问题，能够及时解决。

4. 气体灭火系统启动及操作手册：启动及操作手册是介绍如何激活系统，以及在系统工作时如何应对的文件。

手册通常包括运行程序，灭火前和灭火后的处理方式，以及发生故障时如何解决问题等。

5. 消防设备及材料的购进合同：气体灭火系统通常运用多种材料和设备，这些设备和材料的质量和规格非常重要，可以通过合理的采购降低施工成本并保证系统可靠性。

购进合同等文件一般需要详细记录所有材料和设备的规格、数量、价格等细节信息，以减少货物不符合预期的风险。

消防气体灭火系统原理
消防气体灭火系统是一种利用特定气体来抑制火灾的灭火装置。

其原理是通过释放灭火气体到火灾场所，从而达到抑制火灾扩散并扑灭火源的目的。

具体原理如下：
1. 群体抑制作用：灭火气体能够快速弥散到火灾场所，填充整个空间。

当气体集中达到一定浓度时，就能形成有效的灭火环境，使火源燃烧得不到足够的氧气而被抑制。

2. 降低温度：灭火气体释放后，能够吸收大量热量，从而使火源的温度急剧下降。

温度降低可使燃烧链断裂，起到扑灭火源的作用。

3. 抑制自由基反应：灭火气体中的成分能够抑制火焰的自由基反应，阻碍火焰的蔓延和扩散。

4. 压力震荡：某些灭火气体在释放时会产生剧烈的压力波，这种压力波具有冲击和抑制火焰的效果。

5. 灭火气体无害性：常用的灭火气体如惰性气体(例如氮气、
二氧化碳)、惰性气体混合物和卤代烷烃，不会对人体和物体
造成损害。

总的来说，消防气体灭火系统通过以上原理，在火灾发生时迅速释放特定气体，以压制火源、抑制火势进一步发展，进而实现有效的灭火目的。

惰性气体灭火系统消防资料1. 简介本文档旨在提供有关惰性气体灭火系统的消防资料。

惰性气体灭火系统是一种常见的灭火设备，可用于保护各种场所的贵重设备和人员安全。

以下是有关该系统的重要信息。

2. 工作原理惰性气体灭火系统通过在火灾发生时释放惰性气体来抑制燃烧反应，从而灭火。

惰性气体是指不易与燃烧物质发生化学反应的气体，如二氧化碳、氮气等。

这些气体通过降低燃烧区域的氧气浓度，阻断燃烧链反应，从而达到灭火的效果。

3. 应用场所惰性气体灭火系统适用于各种场所，包括但不限于以下领域：- 电力设备室- 电信设备室- 控制室和操作室- 数据中心- 化学实验室- 机房和服务器房4. 优势和局限性惰性气体灭火系统具有以下优势：- 快速灭火：惰性气体可以迅速覆盖整个灭火区域，从而有效地扑灭火源。

- 无残留物：惰性气体不残留于灭火区域，对设备和环境无腐蚀和损害。

- 适用范围广：适用于各种类型的火灾，包括电气火灾和可燃物火灾。

然而，惰性气体灭火系统也有一些局限性：- 需要高度技术操作：安装和维护惰性气体灭火系统需要专业知识和技能。

- 不适用于人员密集的区域：惰性气体可能对人员产生窒息的风险，因此不适用于人员密集的场所。

5. 安全注意事项使用惰性气体灭火系统时，需要注意以下安全事项：- 确保设备和的正常工作和维护。

- 配备适当的报警和监控系统，以便在火灾发生时及时采取措施。

- 合理规划灭火区域和喷放气体的位置，以确保灭火效果。

6. 总结惰性气体灭火系统是一种常见的消防设备，通过释放惰性气体来抑制火灾，保护贵重设备和人员安全。

它具有快速灭火、无残留物等优势，但需要高度技术操作，并不适用于人员密集的区域。

在使用时，需要注意相关的安全事项。

以上是对惰性气体灭火系统的消防资料的简要介绍。

更多详细信息，请参考相关的技术文献和规范标准。

气体灭火系统（重点）气体系统是传统的4大固定式灭火系统之一（水、气体、泡沫、干粉）应用广泛，具有灭火效率高、灭火速度快、保护对象无污损等优点。

气体系统一般根据灭火介质命名，目前常用气体系统有CO2系统、七氟丙烷~、IG-541或混合气体~、热气溶胶预制灭火系统1节：气体系统“分类、灭火机理”一、气体系统“分类”★★★（1）按“灭火剂”CO2~、卤代烷烃~七氟丙烷等、惰性气体~IG-541~（N250%、Ar40%、CO210%）、IG-55~（N250%、Ar50%）、IG-100~（N2100%）、IG-01~（Ar100%）《N5Ar4二氧10》（2）按“结构特点”（安装结构）1）无管网~（预制）又分为柜式、悬挂式2种气体灭火装置，适用于较小的、无特殊要求的防护区2）管网~又分为组合分配、单元独立2种系统①组合分配系统是指用1套灭火系统储存装置同时保护≥2个防护区或保护对象的气体灭火系统。

组合分配系统的灭火剂设计用量按最大的1个防护区或保护对象来确定，如某个防护区需要灭火时，通过选择阀、容器阀等控制定向释放灭火剂。

该系统的优点是储存容器数和灭火剂可大幅减少，有较高应用价值。

组合分配系统启动时，选择阀应在容器阀开启“前or同时”打开②单元独立系统是指用1套灭火系统储存装置保护1个防护区的灭火系统。

一般来说，用单元独立系统保护的防护区，在位置上是单独的，离其它防护区较远而不便于组合或2个防护区相邻，但有同时着火的可能。

当1个防护区包括≥2个封闭空间时，也可用1个单元独立系统，但设计必须做到系统储存的灭火剂能够满足这几个封闭空间同时灭火的需要，并能同时供给各自所需灭火剂量。

当2个防护区需要灭火剂量较多时，也可采用≥2套单元独立系统保护1个防护区，但设计必须做到这些系统同步工作（3）按“应用方式”（类似“细水雾”）1）全淹没~是指在规定时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统,火灾时，喷射的灭火剂与空气的混合气体迅速在此空间内建立有效扑灭火灾的灭火浓度，并将灭火剂浓度保持一段所需要的时间，喷头应均匀布置在防护区的“顶部”，即通过灭火剂气体将封闭空间淹没实施灭火。

气体灭火系统的全面介绍及气体灭火系统工作原理一、气体灭火系统实例上海一家做木业的公司有两间档案库房做气体灭火系统工程，大的档案库房长11.4m，宽9m，小档案库房在大档案库房内，尺寸为长4.02m，宽度为3.47m，高度均为4m。

念海消防根据《气体灭火系统设计规范》GB50370中，档案库房设计浓度采用10%，设计用量采用如下公式：设计过程笔者在这就不多做赘述，一般是通过兆龙软件精确计算，最后计算出大小档案室的设计用量分别为45.36kg和287.01kg，小档案库房采用一个单瓶组GQQ70L/2.5柜式七氟丙烷灭火装置，大档案库房采用三个GQQ120L/2.5柜式七氟丙烷灭火装置。

根据现场情况及档案柜的放置情况，气体灭火系统产品放置在靠近墙体的部位，同时采用高喷头的七氟丙烷灭火装置，确保喷头前面无遮挡，保障气体灭火喷洒效果。

档案库房内还有一个注意要点是探测器的安装部位，由于档案密集架距梁顶距离太小，在进行感烟探头施工中需要注意探测器周围0.5m内不应有遮挡物，不然容易因不透风产生误报。

以上是根据一个气体灭火系统实例引出气体灭火系统，让大家先对气体灭火系统有个大概了解，接下来我们从规范中用到气体灭火系统的场所及常见的气体灭火系统产品来为大家全面讲解。

二、规范规定哪些场所需要用到气体灭火系统根据《建筑设计防火规范》GB50016的8.3条中的规定，下列场所应设置自动灭火系统，并宜采用气体灭火系统：条文说明：本条为强制性条文。

第8条其他特殊重要设备，主要指设置在重要部位和场所中，发生火灾后将严重影响生产和生活的关键设备。

如化工厂中的中央控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机房及继电器室等。

高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，也属于特殊重要设备室。

除上述规范中的应用场所外，根据念海消防15年气体灭火消防经验，锂电池储能集装箱、喷涂生产线、涂布机、汽车发动机实验室、高低温环境仓、电池间、除尘器、水泥厂煤粉仓、危化品仓库、喷粉房、数控机床、锅炉房、烘箱这些场所也同样可以使用气体灭火系统。

机房气体消防灭火系统一概述 (2)二气体灭火系统的特性： (2)三、气体灭火应用场所有： (2)四气体消防系统 (3)五消防气体灭火系统说明 (4)一概述机房气体灭火目前常规的做法是先用七氟丙烷灭火系统，也叫FM200来进行保护，它分为有管网和无管网二种型式，即小的机房或独立的保护区我们一般用一个柜式的七氟丙烷灭火装置，也叫七氟丙烷无管网灭火装置来保护；若是区域较大或较多，而且比较分散我们一般会用管网式的组合方式来进行保护，这样可以充分的利用资源，节约成本。

二气体灭火系统的特性：1.对环境无污染，是安全有效的灭火系统。

2.灭火速度快，能在十秒内迅速灭火。

3.对敏感设备无损害。

4.优异性能，是其他灭火系统无法比拟的。

5.经全面的测试，无毒性。

6.灭火时候不用屏住呼吸，气体灭火对人体更安全。

7.节省时间，快速无比，当贵重的财产面临危险，每一秒钟都至关重要。

8.解除隐忧，解决后顾之忧。

9.价格优势，与火灾造成的财产与资料损失相比，气体灭火价值是显而易见的。

三、气体灭火应用场所有：配电房、配电室、无人配电房、无人配电室、无人值守配电房、无人值守配电四气体消防系统气体消防系统应符合安全可靠、技术先进、节省投资的原则。

采用FM200七氟丙烷（HFC-227ea）气体灭火系统，系统最大保护区建筑面积约500平方米，最大保护容积为2000立方米。

气体自动灭火系统采用有管网组合分配系统，即系统可以在气瓶间按最大保护设置灭火药剂瓶组，通过组合分配原理最大可以设置8个防护区域，某个发生火警的区域系统能自动选择启动释放药剂灭火，可以节省投资。

根据七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范（DBJ15-23-1999）要求：当系统为组合分配系统时，系统设置用量中有关防护区灭火设计用量的部分，应采用该组合中某个防护区设计用量最大者替代。

用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统，应设七氟丙烷备用量，备用量按原设置用量的100%确定。

（消防培训）气体灭火系统消防资料附录四—E气体灭火系统施工安装质量记录目录序资料名称编号页数号1 气体灭火系统质量保证资料核查表E-12 图纸会审记录 13 设计变更明细表 24 技术交底记录 35 施工技术核定单 46 施工组织设计（方案） 57 开工报告 68 设备材料相关证件汇总表79 设备开箱检查记录810 材料检查记录911 气体灭火系统阀门抽样试验记录E-212 气体灭火系统选择阀、液体单向阀、高压软管、气体单向阀、阀驱动装置试验记录E-313 气体灭火系统管道安装检查记录E-414 气体灭火系统管道支架制作安装检查记录E-515 气体灭火系统管道试压记录E-616 气体灭火系统管道吹扫记录E-717 气体灭火系统管道防腐记录E-818 气体灭火系统管道隐蔽验收记录E-919 消防配电线路敷设检查记录1020 消防配电线路隐蔽验收记录1121 气体灭火剂存储容器检查记录E-1022 气体灭火剂存储容器安装检查记录E-1123 气体灭火系统高压软管、单向阀、集流管、选择阀、阀驱动装置、泄压阀、压力开关安装检查记录E-1224 气体灭火系统喷头安装检查记录E-1325 气体灭火系统其他装置安装检查记录E-14序号资料名称编号页数26 气体灭火系统电磁阀模拟试验记录E-1527 气体灭火系统手动报警按钮模拟试验记录E-1628 气体灭火系统紧急启停按钮模拟试验记录E-1729 气体灭火系统自动控制模拟喷气试验记录E-1830 气体灭火系统手动控制模拟喷气试验记录E-1931 气体灭火系统备用灭火剂手动操作切换试验记录E-2032 气体灭火系统联动试验记录E-2133 气体灭火系统调试报告E-2234 气体灭火系统自检报告E-2335 竣工报告1236 设备移交清单13气体灭火系统质量保证资料核查表编号：E-1工程名称民生大厦工程建设单位无锡新区残疾人综合服务中心施工单位宜兴建工建筑安装责任有限X公司核查日期年月日类别项目份数核查情况前期图纸会审、技术交底记录 2 符合要求设计变更、技术核定单施工组织设计（方案） 1 符合要求开工报告 1 符合要求出厂检验设备（材料）相关证件汇总表 1 符合要求设备（材料）检查记录 1 符合要求隐蔽验收管道隐蔽验收记录 1 符合要求消防配电线路隐蔽验收记录 1 符合要求记录符合要求安装检查试验记录各类安装检查记录 1 符合要求各类测试、试验记录 1 符合要求调试报告 1 符合要求自检报告 1 符合要求竣工报告 1 符合要求设备移交清单 1 符合要求符合要求其他符合要求符合要求核查意见：符合设计要求技术负责人质检员第册第页图纸会审记录编号：1工程名称民生大厦工程建设单位无锡新区残疾人综合服务中心设计单位无锡市华电建筑设计院施工单位宜兴建工建筑安装责任有限X公司会审地点现场会议室会审日期年月日会审主题气体灭火系统现场施工要求图纸会审内容1、核对设计图纸内容2、系统设备统计3、调试事项4、联动要求议定事项按设计要求进行调试设计单位代表建设(监理)单位代表施工单位代表注：设计修改应由设计单位另发变更通知单。

气体灭火系统专属资料气体灭火系统（Gas-based Fire Suppression System）是一种高效、准确的消防灭火系统，它使用一种或多种气体来抑制火灾，这些气体可以是惰性气体或化学灭火剂。

这种系统适用于各种类型的火灾，尤其适用于涉及贵重电子设备、机械设备、文档和数据的场合。

本文将为您提供气体灭火系统的专属资料。

气体灭火系统的分类气体灭火系统可以根据灭火剂的性质和配合的灭火机理分类：惰性气体灭火系统惰性气体灭火系统（Inert Gas Fire Suppression System）是指灭火时喷射惰性气体来调节火灾区域的氧气浓度，从而达到控制火灾的目的。

最常见的惰性气体灭火系统是CO2灭火系统（Carbon DioxideFire Suppression System），也有一些使用惰性气体混合物的灭火系统，如IG-541（Inergen）和IG-100（Argonite）。

化学灭火剂灭火系统化学灭火剂灭火系统（Chemical Fire Suppression System）是使用化学灭火剂来扑灭火灾。

当火焰接触到化学灭火剂时，会在化学反应的作用下迅速消失。

化学灭火剂灭火系统可以分为以下几类：•泡沫灭火系统（Foam Fire Suppression System）•西力火灾抑制剂灭火系统（Halotron Fire Suppression System）•粉末灭火系统（Powder Fire Suppression System）•液体灭火系统（Liquid Fire Suppression System）气体灭火系统的工作原理不同的气体灭火系统具有不同的工作原理，但大多数气体灭火系统工作原理大致相同。

气体灭火系统的工作主要分为两个阶段：检测阶段在火灾中发生时，气体灭火系统首先必须检测火灾并通知系统以进行响应。

在这个过程中，气体灭火系统通常使用感烟探测器、温度探测器、报警器等设备来检测火灾。
