iPhone4S 高清拆机鉴赏来源：XDA智能手机网作者：Bug 编辑：Bug 上传时间：2011-10-17 21:53:00 评论：7iPhone 4S在十五号第一批改版机到达深圳，价格一天之内波动了N次，许多商家也是有价无货，两百多台的非官方首发很快就流向了全国各地。
XDA评测室向来都是不缺手机的，鉴于国内还没有人拆机，今天就让笔者就带领大家一起来拆解这台手机，看看它凭什么卖八千人民币。
先准备好镊子、小刀以及各种型号的螺丝刀。
拆iPhone 4S的同学必须不仅要具备胆大、心细的良好心理素质，还要拥有非常好的耐心，否则的话拆机这个过程会非常痛苦。
这是笔者拆过的手机里最复杂的。
整个手机只有两个螺丝，位居机身底部扭下螺丝后便可直接推开后壳向上推开几毫米的缝隙后就可以取下后壳了首先映入眼帘的便是手机的电池，然后是覆盖着各种塑胶纸和屏蔽罩的主板我们依次把主板上的螺丝扭下来，有些螺丝比较隐蔽，所以需要非常仔细的检查主板上的缝隙取下电池之前一定要拨开电池连接主板的排线因为电池是用双面胶黏贴在中板上的，所以需要用工具把它撬开电池卸下后来个合照吧！这才刚刚开始然后是主板最上边的屏蔽罩，扭开螺丝后可以直接拿下来因为主板面积比较少，而周边零件又很多，这就造成了主板上的排线密度特别高摄像头是直接插在主板左上方的，所以拨开排线后可以直接取下来这个就是索尼代工的810万像素的背照式摄像头摄像头背面继续拨开主板上的排线还会有些隐藏的螺丝需要卸下这个时候我们终于可以取下主板了iphone 4S的主板非常窄这个就是强大的A5处理器了，芯片面积比A4大揭开屏蔽罩后就可以看到芯片型号了这个便是高通的基带芯片A5是一款双核的处理器，和ipad2一样，该芯片采用A9构架，45nm制程，集成PowerVR SGX543MP4+图形芯片，是一款非常有潜力的处理器主板卸下后就可以看到赤裸的中板了中板听筒位置集成的零件非常多底部相对要简单些这个时候我们开始扭手机金属边框的螺丝看到排线纠缠在一起的时候，心里多少会有点混乱先把耳机插口卸下，它还连接着音量键这个角度可以很清晰的看到音量键了这个就是前置摄像头了是不是很小巧呢？继续扭下边框上的螺丝再来个合照，从左至右分别是电源键，光线感应器、距离感应器、听筒、前置摄像头、耳机插孔以及音量键、震动锁定键震动锁定、音量键和电源键的键帽这个时候可以卸下中板底部的数据线接口了苹果的数据线接口都是统一这个规格的，支持的周边非常多继续扭下中板边框的螺丝各种规格的螺丝越来越多螺丝卸完后用小刀把金属边框的卡扣撬松，这样子可以方便的卸下液晶屏屏幕终于拿下来了，屏幕和手机的前面板是粘在一起的和iphone4没有区别屏幕背面可以当镜子用的这个就是home键现在再来看看中板，天线缝隙比iphone4要多中板是用铣床铣出来的，工艺要求非常高这个就是天线位置了，也是区别iphone4最直观的一个特点中板正面中板反面好了，拆机终于结束了，卸下38颗螺丝，六个圆环后iPhone 4S便成了一堆零部件。

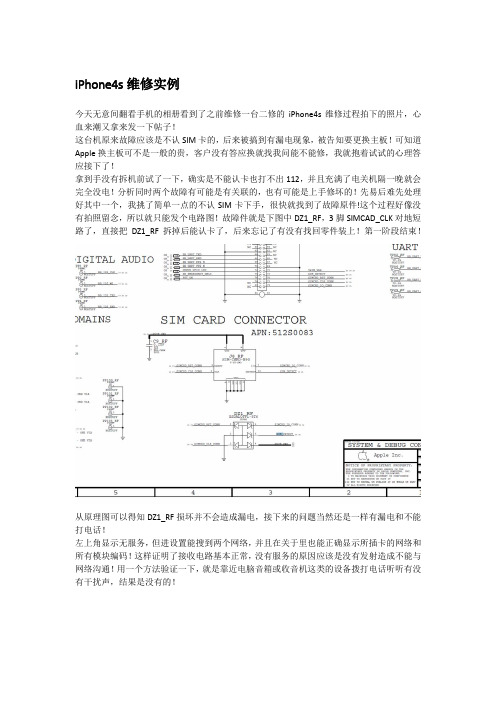

iPhone4s维修实例今天无意间翻看手机的相册看到了之前维修一台二修的iPhone4s维修过程拍下的照片，心血来潮又拿来发一下帖子！这台机原来故障应该是不认SIM卡的，后来被搞到有漏电现象，被告知要更换主板！可知道Apple换主板可不是一般的贵，客户没有答应换就找我问能不能修，我就抱着试试的心理答应接下了！拿到手没有拆机前试了一下，确实是不能认卡也打不出112，并且充满了电关机隔一晚就会完全没电！分析同时两个故障有可能是有关联的，也有可能是上手修坏的！先易后难先处理好其中一个，我挑了简单一点的不认SIM卡下手，很快就找到了故障原件!这个过程好像没有拍照留念，所以就只能发个电路图！故障件就是下图中DZ1_RF，3脚SIMCAD_CLK对地短路了，直接把DZ1_RF拆掉后能认卡了，后来忘记了有没有找回零件装上！第一阶段结束！从原理图可以得知DZ1_RF损坏并不会造成漏电，接下来的问题当然还是一样有漏电和不能打电话！左上角显示无服务，但进设置能搜到两个网络，并且在关于里也能正确显示所插卡的网络和所有模块编码！这样证明了接收电路基本正常，没有服务的原因应该是没有发射造成不能与网络沟通！用一个方法验证一下，就是靠近电脑音箱或收音机这类的设备拨打电话听听有没有干扰声，结果是没有的！开始维修过程！目标功率发射部分！打开屏蔽罩首先注意到的是通话主功放IC(ACPM-7181)，它工作量最大，同时也是直接由电池供电，结合起有漏电的现象我主观地判断了是它的问题，所以没有经过检查直接订了功放IC回来更换，结果当然是没有解决到问题，故障依旧~~！唯有认真检查一下各个工作必须条件！当检查到功放IC的模块供电时发现电压为零，关机测量阻值非常低，具体多低忘记了！它是由U9_RF提供的，在L7_RF上能测量到，L7_RF正好外露在屏蔽罩中间，很方便测量！但U9_RF所提供的这个供电送到了好几个地方，并且有很多滤波电容存在，难以确定是哪个零件损坏导致！第一怀疑的是自己换上去的功放，先拆下，还是一样情况！这时唯有用烧鸡大法把它捉出来！直接在L7_RF上接上1V左右电压看看那个零件有升温的情况，因为是低电压，就算是严重短路也不会有很高的温度，所以烧鸡也要配合点调味料，放点容易蒸发的液体类东西到所怀疑的地方，至于用什么液体自己慢慢动脑筋，可以告诉你们水是不行的！很快~~！找到了元凶，就是一个负责3G信号的功放！把它拆除装好功放IC(ACPM-7181)开机试验！终于能搜索到网络并且能打电话！可能有人会问那个坏的零件你没有装上啊！是的！开始只认为它只是一个负责3G信号的功放，客户用移动卡所以估计这台WCDMA的3G信号对他来说也没有什么作用！主要也因为到最后也没有找到这个功放(TQM666052)，找遍了淘宝都没有找到所以最终还是放弃空着交了货！过了几天客户反映了一个问题，很多时候信号会比较弱并且还会漏接电话！经过分析图纸发现这个功放有调节功率的作用！所以必须装上！但确实是找不到没办法！END~~~！Maike PC World2013.03.21。
iPhone4 精细拆解完全过程高清图片赏！发布者：手机糖发表时间：2010-06-24 12:40 浏览：26,549次不知道在坐的各位大朋友小朋友，在小时候有没有偷偷拆坏家里的东西挨骂的经历？不妨讲出来，大家分享一下？记得手机糖儿时，就把一台在当时价值不菲的机械钟拆得七零八碎而不能还原了，不过还好，俺家爸妈不暴力，仅仅受了几句数落这件事就算是结了。
讲完一小故事今天的主角该登场了！今天是对iphone4的强力彻底性拆解，拆出啥名堂吗？当然是有的，首先是确认了iPhone 4 的随机存取内存（RAM），确实是惊人的512MB！CPU 部份，则是频率在1GHz、采用ARM Cortex A8 架构的Apple A4 处理器，屏幕的上板，则是用了现在越来越多人爱用的Gorilla Glass；电池方面，仔细一瞧，可是容量达1420mAh 的锂离子电池（Nexus One 为1400mAh、HTC Incredible 为1300mAh）。
好了，下面开始！与iphone 3g/3gs 一样，取下底部的两颗固定螺丝，然后用拇指像前滑动就可以顺利的取下iphone4的后盖了，不过由于iphone4的后盖是玻璃材质的，所以非常的滑！拆下还是有点挑战的。
iphone后盖被拿掉以后，我们看到iphone4内部的就够非常非常的紧密，几乎每一个可以被利用的空间都是被利用了。
这块非常薄，但是非常大的电池容量达到了1420mah。
这个大家看出来了吗？应该是iphone4电话的震动功能的那个震动马达，一般的手机应该都是有的。
那颗令人期待的500W像素自动对焦摄像头。
我看到了那个非常大的印刷有苹果的LOGO的A4处理器，主频达到了1GHZ！好了大家的好奇心被满足之后，我也该吃饭了～。
IPhone4 拆机详细步骤图解教程时间：2021.03.12 创作：欧阳文要说在前面的是，拆机时要把螺丝按顺序放好，不然你会后悔的，推荐用双面胶贴在纸上，注明编号的顺序。
（郁闷的是home键的更换几乎要拆到最后一步）先拧开底部两个螺丝，注意梅花和十字的区别，需要先买专用拆机螺丝刀，内部螺丝全是十字的，一个螺丝刀通用哦。
拆下螺丝，背壳向上推，就能拿下来了看到电池，看来换电池还是很方便的嘛拧开电源固定螺丝拨开电源卡簧拉动旁边的塑料垫纸，电池下有双面胶，拉的时候小心，电池拿下注意卡簧下有一个垫片，别搞丢了取出SIM卡槽这个是扬声器话筒排线的压片，两个螺丝，注意大小拧螺丝，注意螺丝大小取下主板上的压片，虽然有倒钩，但还是很好取的，没图上那么复杂撬开主摄像头的排线，摄像头直接拿下，更换摄像头到此为止看到白点了么？这是苹果的验水避孕试纸，遇水即红，整机中一共3个，图中2个，还有一个在耳机插孔里，这三个圆点一个变红，即不保修哦。
用针小心挑开试纸放好，露出下面螺丝，拆开主板上方有还有5个元件卡口，分别撬开，好像分别是触摸屏、液晶屏、前摄像头、耳机感光，还有各按键的排线，不管它，全部撬开撬开后是这个样子的，红圈的螺丝是最妖的一个，需要很薄的一子螺丝刀，别说我没提醒按这个方向提起主板，就能拿下主板了移开卡片，前摄像头就下来了，前摄头更换到此为止接下来是话筒扬声器天线模块，继续拆螺丝拿下来拿下来后是这个样子的，把天线剥下来，自此天线、扬声器话筒更换到此为止这个是震动马达，拆开螺丝直接拿下，自此震动马达更换结束接下来是电源、耳机模块的拆卸，按图片拆没有问题的，地道的白色换壳机是连这个模块也要换掉的哦电源键也可以更换静音音量键排线比较复杂点，但还不是很难，别弄丢了小部件哦如果只是单纯更换按键，还是比较简单的，看到木有？接下来是拆开机器底部数据DOCK模块，注意第一张照片要先拨起HOME键的排线卡口哦，地道的白色换壳机这个模块也要更换，和耳机模块一样，里面是白色的，但是因为拆开这两个模块比较麻烦增加风险，很多JS都不换的，所以大部分的白色换壳机都一目了然，屏幕白的，耳机孔和数据孔是黑色的，而原厂白机这两个模块露出的部分都是白色的。

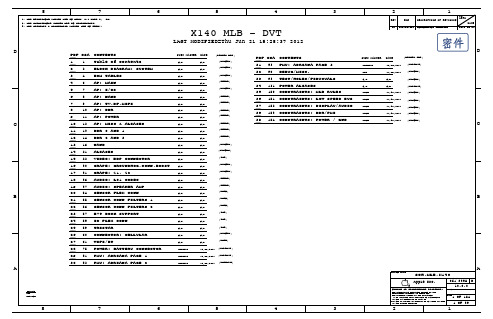

iphone4原理讲解苹果4代手机开机电路(见图纸21、22、18、10、8、7、6)一，电路由哪些元件组成AU48主电源芯片B:U52主CPUC:U1硬盘芯片D:Y1 32.768KHZ晶体和C83 C82E:Y2 24MHZ时钟晶体R40 R41 C7 C13 F:R17 R24 R56G:J7接口以及开机键组件H:L1 L3 L16 L17 C459 C460 C49 C161 C462 C70 C69 C164 C47C68 C203 C267 C191 C274 C76 二，电路中各元件的作用U48主电源芯片作用:A:将电池3.6V-4.2VDC或者尾插接口加入的5VDC转换产生ALWAYS PP1V8 1.8V 的待机电压为U48内部时钟电路以及开机电路提供前期的工作电压B:为主CPU U52 U1 U3 U4 U16 U60 U7 U62 U8 U19 U17等等芯片工作提供1.1V 1.2V 1.8V2.8V3.0V 3.3V直流工作电压 C:为U52主CPU提供复位信号D:对电池的各种参数进行识别E:为手机计时提供时钟U52主CPU芯片作用:A:在有DC条件下的Y2 C7 C13的辅助作用下产生24MHZ主工作时钟信号B:为U1提供时钟信号以及三总线信号，从而读取U1中的开机程序C:U52在开机程序的作用其内部开机电路开始运行工作，启动外部各个电路开始工作D:给主电源IC U48发出各项指令从而使U48为开机电路等等电路提供额定工作电压E:给主电源IC U48提供DCDOG开机维持信号U1硬盘芯片作用:A:为U52提供开机程序B:为U52运行提供运算存储空间C:后续为开机存储各种资料、数据提供大量的存储空间 J7和开机组件作用:为电源IC U48的K10PIN提供开机触发脉冲C459等元件电感L1、作用:完成储能滤波作用各个芯片的工作条件U48电源主芯片工作条件一、直流工作电压、电池正极3.6-4.2v?U48的J9 H7 L9L10pin这时U48内部待机电路开始工作，并将4.2v电压转换产生ALWAYS PP1V8 1.8v待机电压二、时钟信号:有U48 Y1 C86 C82产生32.768KHZ的时钟信号三、开机触发脉冲启动信号开机组件:J7 R56 为U48的K10pin产生一个1.8v?0v?1.8v的开机触发脉冲当U48获以上工作条件后开始工作启动其内部的并联式开关电源，线性式稳压电源电路工作，并在L C的辅助作用下将3.6v-4.2v的电池电压转换为1.1v 1.2v 1.8v3.0v为U52 U1开机电路供电。
IPhone4拆机详细步骤图解教程
IPhone4 拆机详细步骤图解教程
要说在前面的是，拆机时要把螺丝按顺序放好，不然你会后悔的，推荐用双面胶贴在纸上，注明编号的顺序。
（郁闷的是home键的更换几乎要拆到最后一步）
先拧开底部两个螺丝，注意梅花和十字的区别，需要先买专用拆机螺丝刀，内部螺丝全是十字的，一个螺丝刀通用哦。
拆下螺丝，背壳向上推，就能拿下来了
看到电池，看来换电池还是很方便的嘛
拧开电源固定螺丝
拨开电源卡簧
拉动旁边的塑料垫纸，电池下有双面胶，拉的时候小心，电池拿下
注意卡簧下有一个垫片，别搞丢了
取出SIM卡槽
这个是扬声器话筒排线的压片，两个螺丝，注意大小
撬开扬声器话筒排线的卡口
小心拉起排线，下面有双面胶，别拉断了
这是天线的接头，拔开，是扣上去的
拧螺丝，注意螺丝大小
取下主板上的压片，虽然有倒钩，但还是很好取的，没图上那么复杂。
