下载文档原格式
不锈钢薄板拉伸时出现的问题及对策ak47 发表于: 2007-10-26 14:34 来源: 中国机械信息网引言不锈钢产品以其精美的外表、优良的抗腐蚀性、抗高温氧化性及高低温强度而颇得人们的青睐，愈来愈广泛地用于装饰、轻工、民用五金、厨房设备及用具等行业。
由于这类产品外观质量要求较高，在产品的整个加工过程中，要保证高光亮度的产品表面不划伤和擦伤难度确实很大，特别是由于不锈钢薄板拉深特性所带来的模具选材、热处理、加工及工艺润滑等问题直接影响到产品质金、产量、成本及模具寿命。
1 不锈钢薄板拉深特点及粘结瘤由于不锈钢的屈服点高，硬度高，冷作硬化效应显著，不锈钢薄板进行拉深时其特点如下：1) 因导热性比普通低碳钢差，导致所需变形力大；2) 不锈钢薄板拉深时，塑性变形剧烈硬化，薄板拉深时容易起皱，满要较大的压边力；3) 板料在拉深凹模圆角处的弯曲和反向弯曲所引起的回弹，通常会在产品侧壁形成凹陷变形使得尺寸精度和形状要求较高的产品需要增加整形工序来达到。
4) 不锈钢薄板拉深过程中容易出现粘结瘤现象。
图1所示，从微观角度看，板料与模具表面都是凹凸不平的粗键面，由于拉深过程中压边力较大，载荷由局部凸起部位承受单位压力很大；又因板料与模具间产生相对运动以及板料的塑性变形产生热能，使得润滑膜粘度下降，强度降低；板料上凸起部位在高压、瞬时高温、受运动剪切作用下，润滑膜破裂，板料与模具直接接触，板料凸起部位被模具凸起部位刮下成为碎片堆人模具凸起部位前方，如温度足够高，使得碎片软化、熔化、枯焊在模具上，形成粘结瘤。
粘结瘤一且形成就很难脱落，且越粘越大，从而导致不锈钢板料拉深产品表面留下严重划痕。
另外，拉深速度、板料变形童大小等也对粘结瘤形成起着重要作用。
如何避免拉深模粘结瘤的形成，提高拉深件的表面质量是不锈钢薄板拉深中的技术难题所在。
图1模具、板料真实接触状态2 解决措施不锈钢薄板拉深成形过程中出现粘结瘤的问题一直困扰着生产现场，给生产者带来很大的麻烦，然而由于粘结瘤形成涉及到摩擦学等问题，影响因素较多。

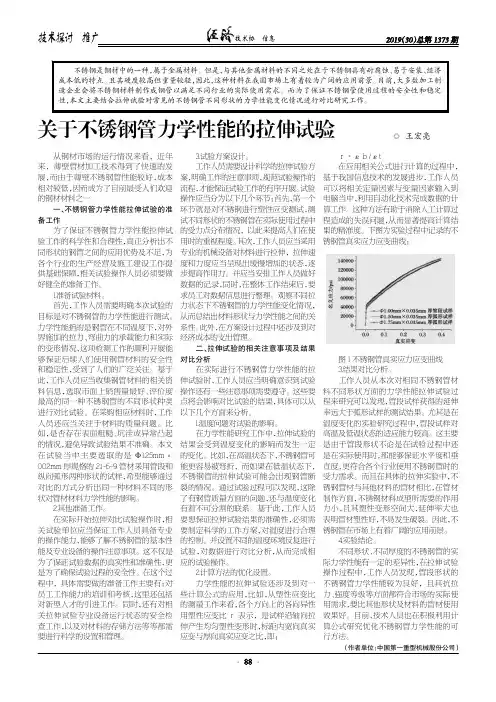

◎王宏亮（作者单位：中国第一重型机械股份公司）关于不锈钢管力学性能的拉伸试验从钢材市场的运行情况来看，近年来，薄壁管材加工技术得到了快速的发展，而由于薄壁不锈钢管性能较好，成本相对较低，因而成为了目前最受人们欢迎的钢材材料之一。
一、不锈钢管力学性能拉伸试验的准备工作为了保证不锈钢管力学性能拉伸试验工作的科学性和合理性，真正分析出不同形状的钢管之间的应用优势及不足，为各个行业的生产经营及施工建设工作提供基础保障，相关试验操作人员必须要做好健全的准备工作。
1.准备试验材料。
首先，工作人员需要明确本次试验的目标是对不锈钢管的力学性能进行测试。
力学性能指的是钢管在不同温度下，对外界施加的拉力、弯曲力的承载能力和实际的变形情况，这项检测工作的顺利开展能够保证后续人们使用钢管材料的安全性和稳定性，受到了人们的广泛关注。
基于此，工作人员应当收集钢管材料的相关资料信息，选取市面上销售量最好、评价度最高的同一种不锈钢管的不同形状种类进行对比试验。
在采购相应材料时，工作人员还应当关注于材料的质量问题。
比如，是否存在表面粗糙、坑洼或异常凸起的情况，避免导致试验结果不准确。
本文在试验当中主要选取的是Φ1.25mm ×0.02mm 厚规格的21-6-9管材采用管段和纵向弧形两种形状的试样，希望能够通过对比的方式分析出同一种材料不同的形状对管材材料力学性能的影响。
2.其他准备工作。
在实际开始拉伸对比试验操作时，相关试验单位应当保证工作人员具备专业的操作能力，能够了解不锈钢管的基本性能及专业设备的操作注意事项。
这不仅是为了保证试验数据的真实性和准确性，更是为了确保试验过程的安全性。
在这个过程中，具体需要做的准备工作主要有：对员工工作能力的培训和考核，这里还包括对新型人才的引进工作。
同时，还有对相关拉伸试验专业设备运行状态的安全检查工作，以及对材料的存储方法等等都需要进行科学的设置和管理。
3.试验方案设计。
工作人员需要设计科学的拉伸试验方案，明确工作的注意事项，规范试验操作的流程，才能保证试验工作的有序开展。
![不锈钢拉伸[1]共18页文档](https://uimg.taocdn.com/55cfec140b1c59eef9c7b45c.webp)
