中空锚杆技术交底(新编版)

一、交底对象全体参与锚杆施工的作业人员、管理人员及现场监督人员。

二、交底内容1. 锚杆施工概述锚杆施工是隧道、边坡等工程中常用的支护手段，通过锚杆与岩体之间的锚固作用，增强岩体的整体稳定性，防止岩体发生变形和破坏。

本次锚杆施工采用预应力锚杆，材质为Q235、16Mn、20MnSi等，锚杆长度、直径等参数需根据设计要求确定。

2. 锚杆材料及设备要求- 锚杆材质：Q235、16Mn、20MnSi等。

- 锚杆表面要求：应平整，无严重拉伤、锈蚀。

- 焊缝要求：焊缝应无裂纹、无气孔夹渣，不允许烧穿管壁。

- 托盘要求：在杆体上应能自由移动。

- 挡环接口与管缝开口相互错位170o—190o为宜。

3. 锚杆施工技术要求- P1、缝管锚杆表面应平整，无严重拉伤，锈蚀。

焊缝应无裂纹，无气孔夹渣，不允许烧穿管壁。

托盘在杆体上应能自由移动。

挡环接口与管缝开口相互错位170o—190o为宜。

- P2、挡环焊缝拉脱力80kN，杆体极限抗拉力110kN，初锚力25kN/m，托盘承载力65kN。

4. 锚杆施工安全注意事项- 施工前应进行安全技术交底，确保作业人员了解施工安全注意事项。

- 施工现场应设置警示标志，防止无关人员进入施工区域。

- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 锚杆施工过程中，应注意观察锚杆锚固效果，如发现异常情况，应立即停止施工，及时上报并采取措施进行处理。

- 锚杆钻孔、注浆等工序，应严格按照操作规程进行，确保施工质量。

- 施工现场应保持通风良好，确保作业人员身体健康。

- 施工过程中，应加强施工现场管理，防止安全事故发生。

5. 锚杆施工质量检查- 施工过程中，应定期对锚杆施工质量进行检查，确保锚杆施工质量符合设计要求。

- 检查内容包括锚杆锚固长度、锚杆直径、锚杆间距、锚杆锚固力等。

- 如发现锚杆施工质量不合格，应立即采取措施进行整改。

三、交底要求1. 施工单位应组织全体参与锚杆施工的作业人员、管理人员及现场监督人员进行安全技术交底。

中空注浆锚杆作业技术交底一、作业目的：中空注浆锚杆是一种常用的地质处理和支护工法，具有强大的支护能力和良好的适应性。

本次技术交底旨在培训作业人员熟悉中空注浆锚杆的作业流程、工具设备的使用方法，提高施工操作的效率和质量，确保工程安全和施工进度。

二、作业流程：1. 准备工作：检查中空注浆锚杆的质量和数量，确认无损坏和缺失。

准备所需的注浆剂、注浆泵、注浆管、注浆针等工具和设备。

对作业现场进行检查，确保没有隐患和危险。

2. 施工现场布置：在施工现场选择合适的锚杆位置，根据设计要求和施工图纸进行标定和标记。

清理锚杆孔洞，保持洞口干净和光滑。

3. 安装中空注浆锚杆：将预先准备好的中空注浆锚杆的末端插入锚杆孔洞中，确保插入深度和角度符合设计要求。

使用手动或电动工具将锚杆固定在孔洞中。

4. 注浆设备准备：将注浆剂倒入注浆泵的储料缸中，按照注浆剂的比例加入适量的清水进行稀释。

确保注浆泵和注浆管路畅通无阻。

5. 注浆过程：将注浆泵的注浆管连接到已安装的中空注浆锚杆上。

将注浆针插入锚杆孔洞中，逐层逐段注浆，保证注浆剂充分填充锚杆孔洞和周围土体。

6. 注浆完成：注浆过程中，注意观察注浆泵的压力和流量变化，并根据需要进行调整。

注浆完成后，及时清理注浆设备和工具，保持施工现场整洁。

三、作业要点：1. 安全第一，确保施工现场安全，佩戴必要的个人防护装备。

2. 质量控制，严格按照设计要求和施工规范进行作业，保证中空注浆锚杆的安装质量和注浆效果。

3. 注意施工细节，锚杆的插入深度和角度要符合要求，注浆剂的比例和注浆针的插入位置要准确可靠。

4. 配合配套设备，注浆泵和注浆管路要清洁无残留物，注浆过程中要控制注浆泵的流量和压力。

5. 施工前后的清理工作要做好，保持施工现场的整洁。

四、作业注意事项：1. 根据施工图纸和设计要求进行施工，遵循施工规范和操作规程。

2. 仔细检查和清理锚杆孔洞，确保孔洞内部的干净和光滑。

3. 根据需要选择合适的中空注浆锚杆，确保锚杆的质量和规格符合要求。

中空注浆锚杆作业技术交底中空注浆锚杆杆体为中空厚壁全螺纹杆体，外径25mm，内径15mm。

施工前先检查锚杆类型、规格、质量及其性能是否与设计相符。

根据锚杆类型、规格及围岩情况准备钻孔机具。

钻孔采用YT-28风钻，一次成孔。

孔眼间距、深度和布置符合设计参数的要求。

锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩情况选择；（2）应按设计要求定出位置，孔位允许偏差为150mm；（3）应保持直线，并宜与其所在部位的岩层主要结构面垂直；（4）深度及直径应与杆体相匹配。

将打好的眼孔用高压风吹净，将锚杆插入，其位置尽量居中，尾部外露长度为5～15cm。

注浆浆液为1∶1水泥砂浆，水灰比0.38～0.45。

在施工中，根据地质情况现场试验调整参数。

注浆时在锚杆上安装止浆垫圈封堵孔口，工作面上的裂纹用塑胶泥封堵。

管端外露20cm，以便安装注浆管。

采用定量注浆，控制进浆速度，一般每根导管控制在30升/分钟以内，即每孔注入0.30m3浆，注浆结束后锚杆及时安装托板。

注浆最高压力严格控制在1.0MPa以内，以防压裂工作面。

每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力达到1.0MPa时结束注浆。

注浆结束后及时清洗泵、阀门和管路，保证机具完好，管路畅通。

施工环保、水土保持措施：1）施工前，根据本标段工程特点，详细调查施工驻地、施工场地、取弃土场、施工便道、砂石料开采区域的环境概况，编制由于施工活动可能造成的施工区域环境影响报告书，报有关部门审批，保证施工方案将环境影响减少到最低程度。

2）施工过程中采取完善的环保、水保措施，本着三同时(同时设计、同时施工、同时投产)的原则与工程本体同步实施，不留尾巴，不留后患。

确保工程所处的环境不受污染和破坏。

把因施工原因产生的噪声、大气污染对现场人员及公众造成的危害降到最低限度。

保护生态和水资源环境，废水、弃碴、泥浆以及工程按规定排放、处理，完工后及时恢复植被，杜绝水土流失。

中空锚杆施工技术交底中空锚杆是一种常用的地质钢筋支护工具，适用于各种类型的隧道、地下室和水利水电工程中的支护加固。

该施工技术需要施工人员根据实际情况选择不同的中空锚杆进行加固。

此文档将介绍中空锚杆施工技术交底的相关细节。

1.施工材料中空锚杆施工所需材料主要包括：中空锚杆、锚杆套管、注浆泵、注浆管、锚杆扳手、空心钻头、水泥、碎石等。

其中，中空锚杆是施工的主要材料，它是由钢筋和内壁光滑的钢管组成，其主要作用是加强深部地层的支撑能力。

锚杆套管则是用于保护中空锚杆的钢管套，同时还可以控制泥浆在中空锚杆和岩土之间的流动。

注浆泵和注浆管则用于在中空锚杆和岩土之间注入水泥浆，以提高锚杆的稳定性和抗拉强度。

锚杆扳手则用于紧固中空锚杆和套管之间的螺纹，而空心钻头则用于钻孔取样。

水泥和碎石则用于制作注浆浆液，不同的岩土地层所需的水泥和碎石比例也不同，应该在实际施工过程中根据情况加以调整。

2.施工步骤中空锚杆施工步骤主要包括：钻孔、安装锚杆、注浆、撤销模板、压浆和焊接。

2.1 钻孔钻孔是中空锚杆施工的第一步，也是最关键的一步。

钻孔必须按照设计要求进行，必须达到设计深度，必须保证孔壁光滑、孔径一致、孔深正确。

在钻孔过程中，必须采取一定的防护措施，保证钻进范围内的设备和人员的安全。

在钻孔的过程中，应该不断监测钻孔进度和钻进方向，以便及时调整钻孔方向和角度，保证钻孔顺利进行。

2.2 安装锚杆在钻孔完成后，需要安装中空锚杆。

先要选取合适的长度的中空锚杆，并将其插入到套管当中。

根据设计的要求，逐节安装中空锚杆，同时检查螺纹是否正确，是否相互连接紧固。

在中空锚杆的安装过程中，应该注意根据不同的地质条件进行灵活调整，以保证中空锚杆的稳定性和承载能力。

2.3 注浆中空锚杆的注浆是一项关键的环节，它可以增加中空锚杆的支护能力，增强其与岩土之间的粘结力。

在注浆之前，必须先清洗注浆管和注浆孔，以便保证注浆管与注浆孔之间的贴合度。

接着，将水泥和碎石按一定比例混合，掺入注浆泵中进行注浆。

中空注浆锚杆作业技术交底范本引言：中空注浆锚杆作为一种重要的地下工程支护技术，广泛应用于土木工程、矿山工程、地铁工程等领域。

为了确保施工过程中的安全性和效果性，必须进行相应的技术交底。

本文提供了一个中空注浆锚杆作业技术交底范本，便于施工人员全面掌握作业要求和技术要点。

一、项目概述：（1）工程名称：（2）工程位置：（3）工程规模：（4）施工单位：（5）监理单位：（6）施工人员：（7）施工日期：（8）作业任务：（9）作业范围：二、中空注浆锚杆作业流程：1. 施工前准备：（1）确定锚杆类型和规格；（2）检查锚固点的质量和承载力；（3）制定施工方案；（4）准备所需的工艺和设备。

2. 施工过程：（1）钻孔：a. 根据锚杆规格和间距要求，进行钻孔；b. 利用钻机或其他合适的设备进行钻孔；c. 钻孔深度应符合设计要求；d. 钻孔过程中要注意避免地层塌方或钻孔偏离。

（2）锚杆安装：a. 选择合适的锚杆类型和规格；b. 清理钻孔底部的碎屑，保持孔壁的垂直度；c. 按照设计要求将锚杆插入钻孔中；d. 确保锚杆的插入深度达到设计要求；e. 根据需要，进行多层锚杆的安装。

（3）注浆固结：a. 开始注浆前，检查锚杆的安装质量；b. 按照设计要求，选择合适的注浆材料；c. 进行注浆前，清洁钻孔并保持湿润；d. 使用注浆泵设备，将注浆材料注入钻孔；e. 注浆材料的注入速度和压力应符合设计要求；f. 注浆过程中，注浆材料应保证连续性和均匀性；g. 确保注浆后的锚杆固结效果。

3. 清理和收尾工作：（1）施工完毕后，对施工现场进行清理；（2）保养和维护使用的设备和工具；（3）填写相关的施工记录和验收报告。

三、作业安全要求：（1）施工人员必须持有相关的上岗证件和资质；（2）施工现场必须设置明显的警示标志，并指定专人负责安全管理；（3）施工人员必须正确佩戴个人防护用品，如安全帽、护目镜、防护手套等；（4）施工人员必须熟悉相关的安全操作规程和应急措施；（5）施工人员必须具备一定的应急救护知识和技能；（6）施工现场必须进行定期的安全检查和保养。

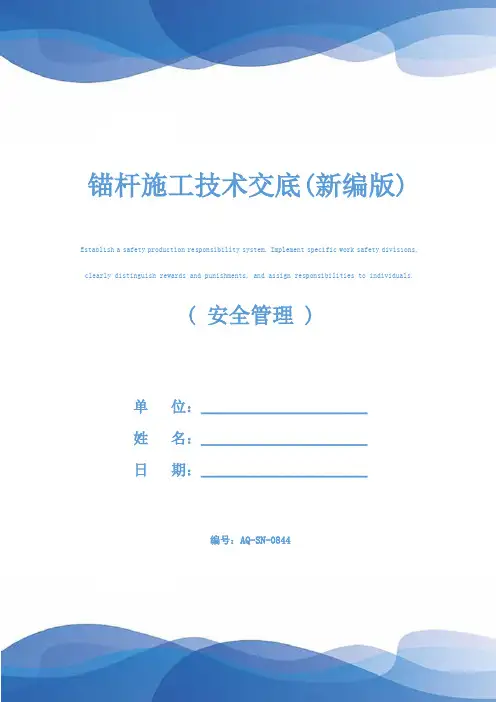

锚杆施工技术交底(新编版)Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0844锚杆施工技术交底(新编版)根据场区地层条件，第一层锚杆施工采用螺旋锚杆钻机干孔排渣钻进施工；第二层锚杆施工采用跟管锚杆钻机施工。

施工工艺流程：钻机就位→校正孔位调整角度→钻孔至设计孔深→安放锚索→灌浆→二次注浆→养护→安装腰梁锚头→张拉锁定。

1、杆体制作按照设计要求制作锚杆体，保证杆体长度；注浆管与锚杆绑扎牢固；锚索要顺直，自由段套聚乙烯防护套。

锚索的表面应设置定位器，定位的间距，在锚固段2.0m，在自由段为4.0m。

2、灌浆灌浆泥采用42.5#普硅酸盐水泥，水灰比0.5。

采用二次灌浆法，注浆管端距孔底150mm，灌注时，管口要始终埋在浆中，待浆液灌满后，封堵孔口，以0.4～0.6Mpa压力补浆，稳压数分钟。

3、锚杆张拉加工异型支撑板，调整角度，使腰梁承压面在同一平面上，保证与锚杆作用力方垂直。

承压面应平整并与轴线方向垂直。

锚杆灌浆后，待锚固体强度达到设计强度80%，即可进行预应力张拉，预应力值一般为设计锚固力的75-80%，锚杆张拉之前，应取1.1-1.2设计轴向拉力值,然后卸荷至荷载进行锁定作业。

当锚索预应力没有明显衰减时，可锁定锚杆。

锁定后如有明显应力损失时，应进行补偿张拉。

张拉加荷分级及加荷速率按规范进行。

4、锚杆张拉试验锚杆施时，首先选择非工作面进行锚杆张拉试验，确定准确的锚杆拉力值，做到信息化施工，XXX图文设计本文档文字均可以自由修改。

中空注浆锚杆作业技术交底范本一、作业前准备1. 安全措施：在进行中空注浆锚杆作业前，必须对作业现场进行全面的安全检查，并采取必要的措施保证施工安全。

作业人员必须佩戴防护用具，包括安全帽、安全鞋、手套等。

2. 施工设备：确认所需要的施工设备是否齐全，包括注浆泵、注浆钢管、混凝土计量泵等，确保设备正常运行。

3. 施工材料：检查所需的注浆材料是否符合质量要求，包括注浆剂、硬化剂等。

4. 洞口准备：先将洞口的杂物清理干净，确保洞口的平整度和垂直度满足要求。

二、施工步骤1. 检查设备：对注浆泵、注浆钢管、混凝土计量泵等设备进行检查，确保设备完好无损。

2. 混凝土计量：按照设计要求，准确测量所需的混凝土数量，并将混凝土放入混凝土计量泵中。

3. 注浆泵连接：将注浆泵的进出口与注浆钢管进行连接，确保连接紧固牢固。

4. 注浆钢管安装：采用适当的方法将注浆钢管插入洞口，确保钢管与洞口之间的密封性，避免漏浆情况发生。

5. 开始注浆：启动注浆泵，将混凝土从泵送到注浆钢管中，确保混凝土顺利注入洞内。

6. 监测注浆情况：在注浆过程中，需要不断地监测注浆量和注浆压力，确保注浆量和注浆压力符合设计要求。

7. 注浆完成：当注浆达到设计要求的强度和厚度后，停止注浆，并进行注浆钢管的回收和清洗工作。

8. 清理现场：清理施工现场，将多余的注浆材料和设备妥善处理，并对施工现场进行整理，确保施工现场的清洁与整洁。

三、作业注意事项1. 严格按照设计要求和施工规范进行施工，严禁随意修改设计方案。

2. 注浆过程中，要密切关注注浆量和注浆压力的变化情况，及时调整注浆参数，确保注浆质量。

3. 注浆钢管插入洞口时，要注意保持管道的垂直度和水平度，避免管道弯曲和破损。

4. 注浆材料的选用要符合施工要求，并严格按照配比要求进行混合，确保注浆质量和强度。

5. 施工现场要做好防尘、防滑等工作，确保作业人员的安全。

7. 完成施工后，要对施工现场进行清理与整理，保持环境整洁。

锚杆施工安全技术交底1. 前言锚杆是地基工程中常用的一种支护材料，也是施工过程中容易出现安全事故的环节。

为了确保施工安全，本文就锚杆施工安全技术进行交底，希望能够引起大家的足够重视。

2. 锚杆施工前的准备工作2.1 施工计划在锚杆施工前，需要制定详细的施工计划，包括施工时间、施工区域、施工人员、施工材料等，确保施工可以有计划、有序进行，避免出现过度施工或施工时间过长等不利于施工安全的情况。

2.2 施工环境锚杆施工环境要求平整、整洁、通风良好。

需要注意防止杂物、积水、积雪等影响施工的杂物和物品，在锚杆施工的区域清理干净，并要留意周围的交通情况和其他施工活动，确保施工环境安全有序。

2.3 施工材料施工前应仔细检查所需材料，包括锚杆、支杆、锚杆加固胶、接头、连接螺栓等，材料要求符合施工设计要求，材料质量可靠、规格合适、数量匹配。

3. 锚杆施工中的安全问题3.1 施工人员安全在锚杆施工中，施工人员是最容易出现安全事故的人，因此需要合理分配工作任务，确保施工人员安全。

3.1.1 施工人员比例应当根据施工任务和施工环境合理分配施工人员，确保每个人的工作量适中，同时还要考虑不同岗位的人员比例，避免岗位聚集或人员过少。

3.1.2 岗位安排岗位安排应根据施工环境和施工任务来安排，例如同时进行锚杆钻机驾驶员、钻头插岩工、材料搬运工、支杆安装工等，明确各项工作职责和要求，保证施工过程中岗位分工明确。

3.1.3 人员培训施工前要对施工人员进行必要的培训和考试，确保施工人员具备相应的技能和相关的防护措施，提升施工人员的安全意识。

3.2 设备安全锚杆施工过程中使用的设备也是一个重要的安全管理对象，需要加强设备管理和维护，做好设备安全保护工作。

3.2.1 设备购置在设备购置前，需要仔细考虑设备的品质和型号，以及设备实际使用情况和工作场地的限制，确保设备的安全、可靠和性能稳定。

3.2.2 设备维护设备维护和保养是设备长期运行的重要保障，需要定期对设备进行检查和保养工作，保证设备的工作正常，并发现问题及时解决。

2024年中空注浆锚杆作业技术交底一、背景介绍中空注浆锚杆是一种常用于地下工程中的加固材料，通过在钢筋预埋的中空注浆管内注入浆液，并将其固化以增强钢筋的粘结力和加固效果。

随着地下工程的不断发展和需求的增加，中空注浆锚杆的作业技术也在不断改进和完善，以提高作业效率和加固质量。

二、作业原理和流程1. 中空注浆锚杆的结构和组成中空注浆锚杆主要由钢筋、中空注浆管和浆液组成。

钢筋的选用要满足工程设计要求，通常采用高强度钢筋。

中空注浆管通常为钢制，可以提供浆液的通道和排泥作用。

浆液则根据工程需求选择合适的材料和比例配制。

2. 作业前准备（1）确定施工方案和注浆锚杆的布置方案，根据地下工程的设计和施工要求进行计划。

（2）对施工区域进行清理和整平，确保施工面的光洁度和稳定性。

（3）准备注浆设备和工具，包括注浆机、搅拌器、浆液桶等。

（4）检查和确认注浆锚杆的材料和数量，确保质量和数量符合要求。

3. 作业流程（1）钢筋的预埋和固定根据设计要求，将钢筋预埋在施工面中，并采用固定装置将其固定。

应确保钢筋的位置准确、固定牢固，以提供良好的加固效果。

（2）中空注浆管的安装将中空注浆管插入钢筋的预埋孔中，确保其完全嵌入，并与钢筋紧密贴合。

同样，应检查注浆管的安装质量和位置准确性。

（3）浆液的配制和注入按照所选浆液的比例和要求，将浆液原料按照一定比例加入到浆液桶中，并通过搅拌器充分搅拌均匀。

确保浆液的质量和稳定性。

将搅拌均匀的浆液通过注浆机注入到中空注浆管中，注浆过程中要保持一定的注浆压力和注浆速度，确保浆液能够充分填充钢筋和周围空隙。

（4）固化和养护注浆完成后，需要进行一定时间的固化和养护，以确保中空注浆锚杆的加固效果。

根据浆液的种类和施工要求，确定固化和养护的时间，并采取相应措施进行。

三、作业注意事项1. 施工前要对施工区域进行充分的勘察和检查，确保施工面的平整度和稳定性，避免施工过程中出现意外情况。

2. 注浆锚杆的预埋和安装要准确无误，确保钢筋和注浆管的位置准确并固定牢固。

2024年中空注浆锚杆作业技术交底
2024年中，我们将进行中空注浆锚杆作业技术的交底。

中空注浆锚杆是一种在土体或岩体中构筑支护结构的主要手段，具有较强的承载能力和抗变形能力，被广泛应用于地下工程中。

在进行中空注浆锚杆作业时，我们需要严格按照相关规范和技术要求进行，确保施工过程安全、质量可靠。

首先，在进行中空注浆锚杆作业之前，我们需要对工程现场进行详细的勘察和设计。

通过分析地质条件、岩土性质等因素，确定合适的中空注浆锚杆类型、长度和直径，以保证支护结构的有效性和稳定性。

在进行中空注浆锚杆作业时，施工人员需要熟悉相关操作规程和安全要求，严格按照技术方案进行施工。

在选择中空注浆锚杆施工设备和材料时，要确保符合标准要求，保证施工质量和效率。

中空注浆锚杆施工过程中，施工人员需密切合作，高效协调，确保工程进度和质量。

在注浆灌浆时，要控制好注浆量和速度，保证灌注质量，使锚杆与周围土体或岩体形成有效的结合，提高支护结构的整体稳定性。

另外，在中空注浆锚杆施工过程中，应定期进行工程质量检测和监控，确保工程质量符合设计要求。

对施工现场进行安全管理和环境保护，保障施工人员和周围环境的安全与健康。

总之，中空注浆锚杆作业技术的交底至关重要，只有通过规范的操作和严格的管理，才能保证工程的质量和安全。

中空注浆锚杆作为地下工程支护的重要手段，对工程的成功实施起着至关重要的作用。

2024年的中空注浆锚杆作业将是我们团队的一次重要挑战，我们将以饱满的热情和专业的技术，确保工程的顺利实施和高质量完成。

锚杆施工技术交底锚杆施工技术交底1. 前言锚杆施工是土木工程中一项重要的支护技术，用于解决土体的稳定性问题。

本文档旨在对锚杆施工技术进行详细的交底，以确保施工人员能够正确理解和掌握施工过程中的各项要点。

2. 施工准备2.1 施工前的调查与设计在进行锚杆施工之前，必须进行细致的现场调查和设计工作。

调查工作包括土质勘察、地下水位调查等，设计工作包括锚杆的数量和布置、材料的选择等。

2.2 施工材料准备锚杆施工所需的材料包括锚杆、锚固胶等。

在施工前，必须检查这些材料的质量和数量，确保其符合施工要求。

3. 施工过程3.1 挖孔挖孔是锚杆施工的第一步，必须按设计要求进行。

施工人员必须确保挖孔的位置正确、孔壁光滑，并且没有破损。

3.2 清洗孔洞挖孔后，必须对孔洞进行清洗。

清洗工作可以使用水冲洗或者气压吹扫的方式，目的是去除孔洞中的杂物和土层。

3.3 安装锚杆安装锚杆是整个施工过程的核心环节。

在安装锚杆之前，必须检查锚杆的质量和长度是否符合要求。

安装时，施工人员必须确保锚杆的垂直度和水平度，并且紧固螺母时要均匀力适度。

3.4 注浆注浆是固定锚杆的重要步骤。

在注浆之前，必须检查注浆设备的性能和工作状态。

注浆时，施工人员必须确保注浆剂的性能和浆液的流动性，并且要控制好注浆的速度和压力。

3.5 负荷传递负荷传递是锚杆施工的最后一步。

在负荷传递之前，必须检查负荷传递装置的性能和安装位置。

负荷传递时，施工人员必须确保负荷的传递平稳和可靠，避免引起安全事故。

4. 施工质量控制为了保证锚杆施工的质量，必须进行严格的质量控制。

控制点包括挖孔深度、锚杆的垂直度和水平度、注浆的浆液流动性等。

对于质量不合格的情况，必须及时采取措施修复或者更换。

5. 施工安全措施在锚杆施工过程中，必须严格遵守相关的安全规定。

施工人员必须佩戴安全帽、安全鞋，并且要定期检查和维护施工设备的安全性能。

扩展内容：1. 本文档所涉及附件如下：- 锚杆施工设计图纸- 锚杆施工工序表- 锚杆的质量检验记录表- 锚固胶的质量检验报告2. 本文档所涉及的法律名词及注释：- 锚杆：一种用于支护土体的杆状结构物- 注浆：将浆液通过注浆设入孔洞中，以增加土体的稳定性 - 负荷传递：将锚杆的负荷通过负荷传递装置传递到土体中，以增加土体的承载能力。

中空注浆锚杆技术交底1. 引言本文档旨在对中空注浆锚杆技术进行详细介绍和交底，以便广大施工人员和相关人员能够全面了解和掌握该技术的应用和操作要点。

2. 技术原理中空注浆锚杆技术是一种用于地质灾害防治、土木工程加固等领域的重要技术。

其原理是通过将注浆材料注入中空锚杆内，形成一定的注浆体积和压力，从而达到加固和稳定地基或结构的目的。

该技术应用广泛，具有强度高、施工方便、成本较低等优点。

3. 技术步骤中空注浆锚杆技术的施工步骤主要包括以下几个环节：3.1 安装锚杆在施工现场先进行锚杆的安装，一般使用钻机进行钻孔，然后将预埋的锚杆放入孔中，并使用注浆泥浆进行填充。

3.2 施工准备完成锚杆的安装后，需要对施工现场进行准备工作。

包括清理孔口周围的杂物，确保孔口清晰可见，并做好水、电等供应设备的安排。

3.3 准备材料和设备准备好所需的注浆材料和注浆设备，包括注浆泵、管道、注浆浆料等。

确保材料和设备的质量可靠，符合要求。

3.4 注浆操作将注浆泵与锚杆的注浆管道连接好，确保密封良好。

注浆操作需要按照一定的流程进行，包括开启泵站、启动泵机、注浆等。

在整个过程中要保持注浆压力和流量的稳定，并保证注浆材料的均匀注入。

3.5 后处理注浆完毕后，对施工现场进行整理和清理，确保周围环境的整洁。

同时需要对注浆锚杆进行质量检查，确保技术要求的达标。

4. 注意事项在进行中空注浆锚杆技术施工时，需要注意以下几点事项：•注浆材料的选择应符合设计要求，并进行质量检测；•注浆压力和流量需要根据具体情况进行调控，不能过高或过低；•施工现场应保持整洁，确保注浆过程的正常进行；•注浆锚杆的安装和固定需要精确，确保其在使用过程中的稳定性和可靠性。

5. 结论中空注浆锚杆技术是一项重要的地质灾害防治和土木工程加固技术，具有广泛的应用前景。

通过本文档的交底，希望能够使广大施工人员和相关人员对该技术有一个全面的了解，为工程的顺利进行提供帮助。

在实际应用中，切记遵守相关规范和操作要求，确保施工质量和工程安全。

中空注浆锚杆作业技术交底1. 引言中空注浆锚杆作为一种常用的加固设施，在土木工程和矿山工程中有广泛应用。

本文将介绍中空注浆锚杆的作业技术交底，包括材料准备、施工步骤、注意事项等。

2. 材料准备在进行中空注浆锚杆作业之前，需要准备以下材料和设备：•中空注浆锚杆•注浆剂和注浆泵•锚杆支护器•操作工具：扳手、注射枪等•安全装备：安全帽、防护眼镜、防护手套等3. 施工步骤中空注浆锚杆作业的施工步骤如下：3.1 准备工作•检查施工现场，确保施工条件符合要求，如无泥浆、水淹等情况；•搭建足够的支撑和安全防护措施，确保作业安全；•确认锚杆位置，根据设计要求进行标志和测量。

3.2 安装锚杆•进行锚杆预埋工作，根据设计要求确定锚杆的埋设长度和孔径；•清理埋设孔的杂物和泥浆，确保孔内表面光滑；•将锚杆插入孔内，使用锚杆支护器将锚杆固定在孔内，确保固定牢固。

3.3 注浆•检查注浆泵和注浆剂的工作状态，确保正常运行；•将注浆剂加入注浆泵的储泥槽中，调整注浆流量和压力；•连接注射枪到锚杆上的注浆孔，开始注浆；•逐步注入注浆剂，同时确认注浆材料充满整个孔内；•在注浆过程中，要不断检查注浆孔的压力和注浆剂的流量，确保注浆质量和孔内压力的控制。

3.4 后期处理•注浆完成后，等待注浆剂固化；•根据需要，进行锚杆的修整和打磨；•清理施工现场，将施工杂物和废弃材料清理干净。

4. 注意事项在中空注浆锚杆作业过程中，需要注意以下事项：•施工前对施工现场进行检查，确保安全和环境条件符合要求；•注浆剂的选择应根据实际情况进行，保证注浆效果；•按照注浆孔的深度和直径，确定注浆剂的注入量和注浆压力；•注浆过程中要保持注浆剂的流量和压力稳定，以确保注浆效果；•施工结束后，要进行相关记录和整理，包括注浆孔位置、注浆剂使用量等。

5. 结论本文介绍了中空注浆锚杆作业的技术交底，包括材料准备、施工步骤和注意事项等内容。

中空注浆锚杆的正确作业技术可以保证施工质量和工程安全，提高土木工程和矿山工程的加固效果。

中空注浆锚杆作业技术交底范文一、任务概述本次任务是进行中空注浆锚杆施工作业，目的是加固地基或岩体，提高工程的稳定性和安全性。

施工过程中需要严格按照规范要求操作，确保施工质量和安全。

二、施工准备1. 在施工现场搭建临时施工平台，并设置警示标识，确保施工区域安全；2. 检查施工机具、设备和药剂，确保其完好无损；3. 确定施工方案和具体施工步骤，并进行交底。

三、施工流程1. 清理施工面清理施工面，清除松散物和尘土，保持施工面干燥清洁。

同时对施工面进行必要的修补，确保施工面平整。

2. 钻孔根据设计要求，确定锚杆的位置和孔深，使用钻机进行钻孔。

注意控制钻孔的方向和倾斜度，确保孔的质量符合要求。

3. 嵌入锚杆选用适当长短的锚杆，并根据孔深要求进行必要的剪裁。

将锚杆插入孔中，确保其嵌入深度符合设计要求。

4. 注浆在锚杆施工完毕后，进行注浆作业。

首先在锚杆顶部安装注浆管，然后通过注浆泵对锚杆进行注浆。

注浆材料的选择和配比应符合设计要求，并根据注浆管距施工面的距离进行控制，确保锚杆周围充分注浆。

5. 振动在注浆完毕后，使用振动器对注浆材料进行振动，排除空隙，提高注浆质量。

6. 固化等待注浆材料固化，并进行必要的固化时间控制，确保锚杆达到设计要求的强度。

7. 检测对锚杆进行必要的检测，包括尺寸、质量和强度等方面的检验，并记录检测结果。

8. 工艺验收完成施工后，进行工艺验收，由相关部门对施工结果进行检查和验收。

四、安全措施1. 施工过程中所有人员必须佩戴安全帽和安全鞋，并按照规定人数配备安全绳索和救生器材；2. 设立施工警示标识，保证施工区域的安全；3. 施工现场必须保持整洁，防止杂物和碎石对工作人员的伤害；4. 使用钻机、注浆泵等大型设备时，必须有专人操作，操作人员必须熟悉设备操作规程；5. 在进行钻孔作业时，严禁操作人员站在孔上方，以防松散物落入孔内造成伤害；6. 注浆材料的配制和搅拌过程必须按照操作规程进行，避免产生有害气体和化学反应；7. 操作人员严禁在注浆材料未固化之前进行擅自移动和操作。

中空注浆锚杆作业技术交底一、概述中空注浆锚杆是一种常用的地质工程支护材料，广泛应用于岩土工程、地下开挖和隧道建设等领域。

它的主要作用是增强地基和岩体的承载能力，提升工程的稳定性和安全性。

本次技术交底主要涵盖中空注浆锚杆的施工要求、材料及设备选用、施工流程等内容。

二、施工要求1.施工前需进行勘探，了解地层情况，确定锚杆的设计参数，包括锚杆的直径、锚杆的长细比、锚杆的锚固长度等。

2.施工现场需平整，地面要清扫干净，确保施工的顺利进行。

3.材料需要进行测试，确保符合相关标准要求。

4.施工时要注意对周围环境的保护，如避免土壤侵蚀、材料污染等。

5.施工人员需要经过专业培训，熟悉施工工艺流程和操作规范。

三、材料选用1.锚杆材料选用要符合工程设计要求和相关标准规定，常见的材料有钢、玻璃钢等。

2.浆液材料要选用高强度、防水性能好的注浆材料，确保注浆效果和锚杆的使用寿命。

四、设备选用1.钻机选用要根据施工现场的地质条件和设计要求来选择，常用的有旋挖钻、水平方向钻等。

2.注浆设备选用要考虑到注浆的工艺要求、注浆介质的类型等，常见的有泵站、搅拌车等。

五、施工流程1.在选择好施工位置后，首先进行钻杆的安装和定位，确保钻孔的准确度和位置。

2.进行钻杆的下钻作业，根据设定的钻孔深度进行相应的操作，同时注意钻孔的直径和斜度的控制。

3.钻完孔后，进行洗孔和吹孔的作业，将孔内的杂质清理干净，确保注浆效果。

4.进行锚杆的安装，将准备好的锚杆放入钻孔中，并根据设计要求进行固定。

5.进行注浆作业，使用注浆泵将浆液注入钻孔中，控制注浆的压力和流量。

6.完成锚固后，检查注浆效果，确保注浆均匀和完整。

7.最后进行整理和清理作业，恢复施工现场的整洁和平整。

六、安全注意事项1.施工人员需穿戴好安全装备，如安全帽、工作服、防护眼镜、防护手套等。

2.严格遵守施工现场的安全规定，如不得抽烟、操作时注意防滑等。

3.施工现场要设置好警示标识，防止他人误入施工区域。

中空锚杆施工技术交底1. 引言中空锚杆作为一种常用的地下工程支护材料，广泛应用于隧道、矿山、地铁等工程中。

本文旨在交底中空锚杆的施工技术，包括施工前准备、材料选择、施工步骤和质量控制等方面，以确保施工质量和工程安全。

2. 施工前准备在进行中空锚杆施工前，需要进行充分的准备工作，以确保施工的顺利进行。

2.1 工程测量施工前，需要进行精确的测量工作，确定预埋件的位置和深度。

同时，还需要对地质情况进行综合分析，以制定合理的施工方案。

2.2 材料采购根据项目要求，合理采购中空锚杆及其相关配件，确定材料的质量和规格满足施工需要。

2.3 施工图纸编制制定详细的施工图纸，标明锚杆的布置位置、数量和预埋件的深度等细节，以便施工人员参考。

2.4 施工人员培训对施工人员进行培训，确保他们熟悉中空锚杆的施工工艺和操作规范，提高工作效率和施工质量。

3. 材料选择中空锚杆的材料选择非常重要，直接关系到施工质量和工程安全。

3.1 锚杆材料中空锚杆通常采用高强度钢材制作，具有良好的强度和抗腐蚀性。

在选择锚杆时，应考虑工程的承载力要求和环境的腐蚀程度，选择合适的材料以确保施工质量。

3.2 锚杆配件中空锚杆配件包括接头、锚固套筒和锚具等。

在选择配件时，应注意其与锚杆的匹配性和质量，以确保施工的可靠性。

4. 施工步骤中空锚杆施工的步骤主要包括锚杆钻孔、锚杆安装和锚固等。

4.1 锚杆钻孔根据施工图纸确定的位置和深度，在需要支护的区域进行钻孔工作。

钻孔时应注意钻孔的直径和深度，以确保中空锚杆的固定效果。

4.2 锚杆安装将预先准备好的中空锚杆插入钻孔中，安装时应注意插入的深度和垂直度，保证其与土体的良好连接。

4.3 锚固完成锚杆安装后，需要进行锚固工作。

根据工程的要求，选择合适的锚固材料，对锚杆进行固定。

5. 质量控制为确保中空锚杆施工的质量，需要进行严格的质量控制。

5.1 施工记录施工过程中应详细记录施工的各个环节和参数，包括钻孔深度、锚杆长度、安装位置等，以便施工后的验收和质量评定。

工程名称隧道工程分部分项工程初期支护交底项目中空注浆锚杆施工图纸名称、图号/交底内容：一、设计参数根据设计图纸要求本标段隧道内系统锚杆支护拱部采用Φ22组合中空锚杆。

1、材料采用Φ22组合中空锚杆，锚杆材质为HRB400或Q345钢；2、垫板规格：Q235，尺寸为150mm×150mm×6mm。

3、施工范围：拱部144°范围。

4、打眼深度：大于锚杆长度10cm，锚杆孔距允许偏差为±15cm。

5、锚杆长度：Ⅲ级围岩单根锚杆长3.0m，Ⅳ级围岩单根锚杆长3.5m，Ⅴ级围岩单根锚杆长4.0m。

6、锚杆用砂浆强度等级不低于M20，注浆应饱满密实。

二、施工工艺及方法1、锚杆加工(1)组合中空锚杆由中空锚杆体经连接套与钢筋连接组合而成，连接套上应设出浆口，杆身必须调直无缺损并除去杆上油污、铁锈、杂质，杆体直径要均匀、一致。

(2)每根加工长度误差不大于±1cm。

2、钻孔及安装锚杆（1）锚杆孔位置误差不大于±15cm。

锚杆孔位允许偏差为±150mm。

钻眼深度允许偏差为±50mm。

锚杆应垂直于开挖岩面布设。

Ⅲ级围岩锚杆间距为1.2(环向)×1.5（纵向）m，Ⅳ级围岩锚杆间距为1.2(环向)×1.2（纵向）m，Ⅴ级围岩锚杆间距为1.2(环向)×1.0（纵向）m，梅花形布置。

工程名称隧道工程分部分项工程初期支护交底项目中空注浆锚杆施工图纸名称、图号/ （2）开挖初喷后，必须尽快利用人工手持风钻在开挖台架上进行钻孔，杆孔深度大于锚杆设计长度10cm，锚杆插入孔内的长度不得短于设计长度的95%。

钻孔后，必须用高压风清孔。

（3）中空锚杆采用先锚后注式锚杆，使用高压风吹净钻孔；组装锚头、钢筋锚杆体、连接套、中空锚杆体、排气管、止浆塞；把组装好的锚杆插入钻孔，锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧；连接注浆管、注浆，注浆压力取0.5～1.0Mpa（可根据现场试验情况调整），孔口溢出浆液时，停止注浆，浆液随拌随用。
