维修电路板方法电路板是电子产品的重要组成部分，它承载着各种元器件和线路，是电子设备正常运行的关键。

然而，由于各种原因，电路板可能会出现故障，需要进行维修。

下面，我将介绍一些常见的维修电路板的方法，希望能对大家有所帮助。

首先，当电路板出现故障时，我们需要进行仔细的检查。

首先，检查电路板上的元器件是否有损坏或烧坏的现象，比如电阻、电容、二极管等。

其次，检查电路板上的线路是否存在断路或短路的情况，需要用万用表进行测量。

最后，检查电路板的焊接是否牢固，有无虚焊或短路现象。

接下来，针对不同的故障情况，我们需要采取相应的维修方法。

对于元器件损坏的情况，我们需要将损坏的元器件进行更换，注意选择与原件相同规格的元器件，并且要注意焊接的质量。

对于线路断路或短路的情况，我们需要找到断路或短路的位置，进行修复或者重新布线。

对于焊接不牢固的情况，我们需要重新焊接，确保焊点牢固可靠。

除了以上方法，我们还可以借助一些辅助工具进行电路板的维修。

比如，可以使用烙铁和吸锡器来进行焊接和去除虚焊。

可以使用示波器和信号发生器来对线路进行测试和诊断。

可以使用热风枪和热风笔来进行元器件的更换和焊接。

这些辅助工具能够帮助我们更加高效地进行电路板的维修工作。

最后，维修电路板需要具备一定的专业知识和技能，因此，如果遇到较为复杂的故障情况，建议寻求专业人士的帮助。

同时，我们也需要具备耐心和细心的态度，对每一个细节都要进行仔细的检查和处理，避免因为疏忽而造成更大的损失。

总的来说，维修电路板是一项需要技术和经验的工作，但只要掌握了正确的方法和技巧，就能够有效地解决各种故障。

希望以上介绍的方法能够对大家在实际操作中有所帮助，让我们能够更好地维护和修复电子设备，保障设备的正常运行。

电路板维修在无任何电路原理图的情况下,要对一块陌生的且较复杂的故障电路板进行维修,以往的所谓“检修经验”就难以应付了.尽管电子技术的硬件功底深厚的电路板维修人员,并对维修工作充满了信心.但如果方法不当,工作起来照样事倍功半.那么,怎样做才能更好地提高维修效率呢?这就是下面要讨论的几个原则,供同行参考.使维修工作有条不紊,按顺序有步骤地进行.电路板维修原则一:先看后量对待修的电路板,首先应对其进行目测.必要时还要借助于放大镜观察.主要看：1.是否有断线和短路处;尤其是电路板上的印制板连接线是否存在断裂,粘连等现象;2.有关元器件如电阻,电容,电感,二极管,三极管等是否存在断开现象;3.是否有人修理过?动过哪些元器件?是否存在虚焊,漏焊,插反插错等问题.排除上述状况后,这时候先用万用表测量电路板电源与地之间的阻值,通常电路板的阻值不应小于70Ω.若阻值太小，才几或十几欧姆.说明电路板上有元器件被击穿或部分击穿,就必须采取措施将被击穿的元器件找出来.具体办法是给被修板加电(注意!此时一定要搞清该板的工作电压的电压值与正负极性,不可接错和加入高于工作电压值.否则将对待修电路板有伤害!老故障没排除,又增新毛病!!),用点温计测电路板上各器件的温度，温度升的较快较高的视为重点怀疑对象.若阻值正常后,再用万用表测量板上的阻容器件,二、三极管,场效应管,以及拨段开关等元器件.其目的就是首先要确保被测量过的元器件是正常的.能用一般测试工具(如万用表等)解决的问题,就不要把它复杂化.电路板维修原则二:先外后内如果情况允许,最好是有一块与待修板一样的好电路板作为参照.然后使用测试仪的双棒VI曲线扫描功能对两块板进行好、坏对比测试.开始的对比测试点可以从电路板的端口开始;然后由表及里,尤其是对电容器的对比测试.这可弥补万用表在线难以测出电容是否漏电的缺憾.电路板维修原则三:先易后难为提高测试效果,在对电路板进行在线功能测试前,应对被修板做一些技术处理,以尽量削弱各种干扰对测试过程中带来的影响.具体措施如下:1.测试前的准备将晶振短路(注意对四脚的晶振要搞清那两脚为信号输出脚,可短路此两脚.记住一般情况下另外两脚为电源脚,千万不可短接!!),对于大容量的电解电容器,也要焊下一脚使其开路.因为大容量电容的充放电同样也会带来干扰.2.采用排除法对器件进行测试对器件进行在线测试或比较测试过程中,凡是测试通过(或比较正常)的器件,请直接确认测试结果,给以记录.对测试未通过(或比较超差)的,可再测试一遍.若还是未通过,也可先确认测试结果.这样一直测试下去,直到将板上的器件测试(或比较)完.然后再来处理那些未通过测试(或比较超差)的器件.对未通过功能在线测试的器件,有些测试仪器还提供了一种不太正规却又比较实用的处理方法:由于该种测试仪器对电路板的供电还可以通过测试夹施加到器件相应的电源与地线脚上,若对器件的电源脚实施刃割,则这个器件将脱离电路板供电系统.这时,再对该器件进行在线功能测试;由于电路板上的其他器件将不会得电工作,消除了干扰作用.此时的实际测试效果将等同于“准离线测试”,测准率将获得很大提高.。

电路板维修方法技巧 This manuscript was revised on November 28, 2020引言控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。

但是在发生以下几种情况时，需要更换新的：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。

本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。

1 观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。

如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。

观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。

第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。

②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。

③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。

如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。

④如果电路板上带有短接端子的，观察短接端子是否被插错。

电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。

第二步观察电路板上的元器件有没有被烧坏的。

比如电阻、电容、二极管有没有发黑、变糊的情况。

正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。

但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。

电路板检修的方法及步骤哎呀，电路板坏了，真让人头疼。

没关系，今天我们就聊聊怎么把它修好，轻松搞定，不至于让人心烦意乱。

首先啊，拿出你的工具箱，里面可不能缺少螺丝刀、万用表，还有点焊锡。

这些可是我们小小修理工的“宝贝”。

嘿，工具准备好了，接下来就要开始动手啦。

第一步，先仔细观察电路板。

这就像是在找春天的花苞，细细瞧瞧哪里有问题。

有没有烧焦的地方呀？有没有松动的连接呢？小心翼翼地转动电路板，看看有没有可疑的小家伙。

这一过程啊，真是考验耐心的时候，有时候连小毛病也能让人纠结得不行。

第二步，开始测试。

万用表可是咱们的好朋友，它能帮助我们找出电路中的故障。

把它调到适当的档位，给电路板上每一个连接点“测测温度”。

如果某个地方读数不对，嘿，恭喜你，找到了问题所在。

这就像是在玩“谁是卧底”，能找到那个隐藏的小坏蛋，真是开心得不行。

然后啊，如果发现有元件坏了，那就得准备换新的了。

拿出你准备好的焊锡，像个小艺术家一样，把坏掉的元件焊接下来。

然后再把新的元件焊上去，这时候手稳一点，心也要静下来，别给自己太大压力。

记得，焊接的时候要把焊锡加热到合适的温度，别让它太热了，不然一不小心就变成了“火锅”现场。

等焊接完毕，咱们可不能急着通电。

先要清理一下周围，看看有没有多余的焊锡或者杂物。

要是这些小东西不小心短路了，那就真是让人哭笑不得了。

再说，检查一下所有连接是不是牢靠，确保每一根线都在自己的“岗位”上，干好自己该干的事。

就像在学校里，老师要确保每个学生都听课，不然班级可就乱了。

好了，检查完毕，接下来是通电测试。

心里难免有点小忐忑，毕竟电路板就像是一场未知的冒险。

轻轻按下开关，看看有没有反应。

要是灯亮了，声音正常，那就可以大喊“太好了！”了。

不过，如果没有，那可得再仔细检查一下，别让小问题跑掉。

如果电路板还是不行，别急，这时候可以查阅一下资料。

网上一堆高手，大家分享经验就像在开“修理大会”。

找到合适的解决办法，跟着一步一步来，或许能找到新的灵感。

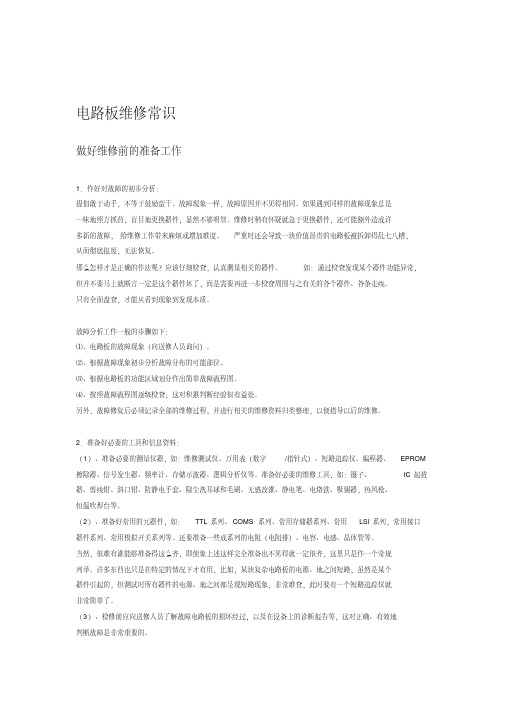

电路板维修常识做好维修前的准备工作1．作好对故障的初步分析：提倡敢于动手，不等于鼓励蛮干。

故障现象一样，故障原因并不见得相同。

如果遇到同样的故障现象总是一味地照方抓药，盲目地更换器件，显然不够明智。

维修时稍有怀疑就急于更换器件，还可能额外造成许多新的故障，给维修工作带来麻烦或增加难度。

严重时还会导致一块价值昂贵的电路板被拆卸得乱七八糟，从而彻底报废，无法恢复。

那么怎样才是正确的作法呢？应该仔细检查，认真测量相关的器件。

如：通过检查发现某个器件功能异常，但并不要马上就断言一定是这个器件坏了，而是需要再进一步检查周围与之有关的各个器件、各条走线。

只有全面盘查，才能从看到现象到发现本质。

故障分析工作一般的步骤如下：⑴、电路板的故障现象（向送修人员询问）。

⑵、根据故障现象初步分析故障分布的可能部位。

⑶、根据电路板的功能区域划分作出简单故障流程图。

⑷、按照故障流程图逐级检查，这对积累判断经验很有益处。

另外，故障修复后必须记录全部的维修过程，并进行相关的维修资料归类整理，以便指导以后的维修。

2．准备好必要的工具和信息资料：（1）、准备必要的测量仪器，如：维修测试仪、万用表（数字/指针式）、短路追踪仪、编程器、EPROM 擦除器、信号发生器、频率计、存储示波器、逻辑分析仪等。

准备好必要的维修工具，如：镊子、IC起拔器、剪线钳、斜口钳、防静电手套、除尘洗耳球和毛刷、无感改锥、静电笔、电烙铁、吸锡器，热风枪、恒温吹焊台等。

（2）、准备好常用的元器件，如：TTL系列、COMS系列、常用存储器系列、常用LSI系列，常用接口器件系列、常用模拟开关系列等。

还要准备一些成系列的电阻（电阻排）、电容、电感、晶体管等。

当然，很难有谁能够准备得这么齐，即便象上述这样完全准备也不见得就一定很齐，这里只是作一个常规列举。

许多东西也只是在特定的情况下才有用，比如，某块复杂电路板的电源、地之间短路，虽然是某个器件引起的，但测试时所有器件的电源、地之间都呈现短路现象，非常难查，此时要有一个短路追踪仪就非常简单了。

电路板维修的常见方法有哪些在现代电子设备中，电路板是核心组成部分之一。

然而，由于各种原因，电路板可能会出现故障，这就需要进行维修。

下面我们来探讨一下电路板维修的常见方法。

直观检查法是电路板维修中首先采用的方法。

维修人员通过肉眼观察电路板，查看是否有明显的损坏迹象，比如元件烧毁、电路板断裂、焊点脱落、电容鼓包等。

同时，还会留意是否有异物、腐蚀、变色等异常情况。

对于一些简单的故障，通过直观检查往往就能发现问题所在。

测量电阻法在电路板维修中也经常使用。

维修人员利用万用表测量电路板上各个电阻的阻值，将测量结果与标准阻值进行对比。

如果阻值偏差较大，就说明该电阻可能存在问题，需要进一步检查或更换。

这种方法对于检测电阻开路、短路等故障较为有效。

测量电压法是判断电路板工作状态的重要手段。

通过测量电路板上关键部位的电压，与正常工作电压进行比较，从而找出电压异常的区域。

例如，电源部分的输出电压、芯片的供电电压等。

如果某个部位的电压偏离正常值，就可能是该部分的电路存在故障。

在线电阻测量法适用于检测集成块等引脚较多的元件。

维修人员在电路板通电的情况下，测量集成块各引脚对地的正反向电阻，然后将测量结果与正常数据进行对比。

如果电阻值差异较大，就可能是集成块损坏。

电容测量法用于检查电容的性能。

电容在长期使用后可能会出现容量减小、漏电等问题。

使用万用表的电容测量档，可以测量电容的实际容量，并判断其是否符合标称值。

对于漏电严重的电容，还可以通过观察万用表指针的摆动情况来判断。

波形检测法主要用于检测电路板中的信号传输情况。

使用示波器测量电路板上关键信号的波形，观察其幅度、频率、相位等参数是否正常。

如果波形出现失真、变形或缺失，就说明该信号通路存在故障。

替代法是一种简单有效的维修方法。

当怀疑某个元件有问题时，可以用一个同型号、性能良好的元件替换它，然后观察电路板的工作状态是否恢复正常。

这种方法尤其适用于难以通过测量判断是否损坏的元件，如一些复杂的集成电路。

电路板维修方法
电路板是电子产品中的重要组成部分，它承载着各种电子元器件，并负责传输信号和电力。

然而，在使用过程中，电路板可能会
出现各种故障，比如焊接点断裂、元器件损坏等。

为了延长电子产
品的使用寿命，我们需要学会一些电路板维修的方法。

首先，当电路板出现故障时，我们需要先进行故障排除。

通过
检查焊接点和元器件，我们可以初步判断出故障的位置。

在排除故
障的过程中，我们需要使用万用表等工具来检测电路板上的电压、
电流等参数，以便更准确地确定故障位置。

接下来，针对不同类型的故障，我们需要采取不同的维修方法。

比如，如果是焊接点断裂导致的故障，我们可以使用焊接工具对焊
接点进行修复。

在进行焊接修复时，需要注意控制温度和时间，避
免对电路板造成二次损伤。

另外，如果是元器件损坏导致的故障，我们需要先确认元器件
的型号和参数，然后进行更换。

在更换元器件时，需要注意选择与
原件相同的型号，并严格按照规定的焊接方法进行操作，以确保电
路板的正常工作。

除了上述常见的维修方法外，我们还需要注意一些维修过程中的细节。

比如，维修过程中需要注意防静电，避免对电路板和元器件造成损坏。

另外，还需要注意维修环境的清洁和通风，避免灰尘和异物进入电路板，影响维修效果。

总的来说，电路板的维修需要我们具备一定的电子知识和维修技能。

在进行维修时，我们需要仔细分析故障原因，采取合适的维修方法，并注意维修过程中的细节，以确保电路板的正常工作。

希望以上内容对您有所帮助，谢谢阅读！。
