教你认识H3C的设备(H3C型号说明)

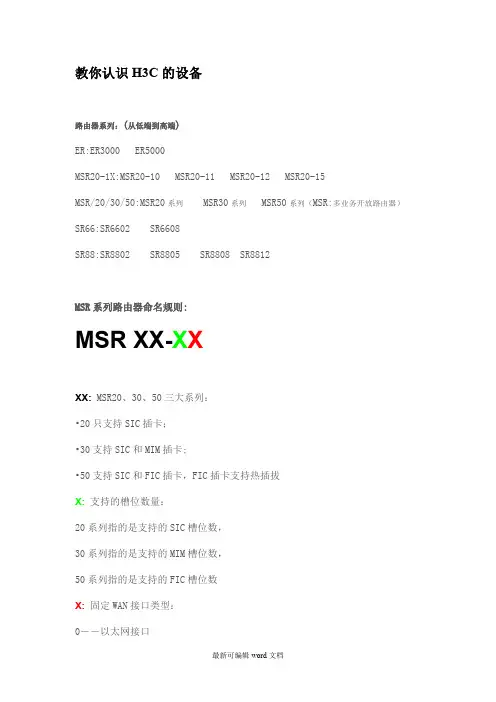

教你认识H3C的设备路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：•20只支持SIC插卡；•30支持SIC和MIM插卡;•50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。

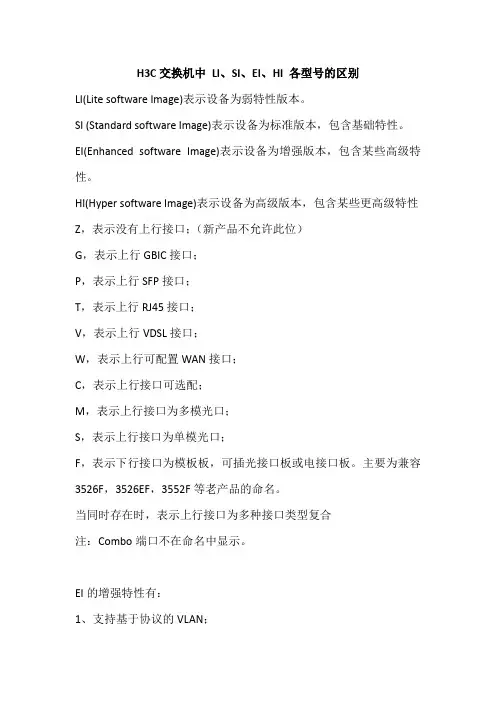

H3C交换机中LI、SI、EI、HI 各型号的区别LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。

EI的增强特性有：1、支持基于协议的VLAN；2、支持Voice VLAN；3、支持配置用户IP+MAC地址+端口的组合绑定；4、支持DLDP（Device Link Detection Protocol，设备链路探测协议）；5、支持配置禁止VLAN学习MAC地址；6、支持EAD（Endpoint Admission Defense，端点准入防御）快速部署；7、支持在DHCP Snooping 功能中应用Option82；8、支持基本/高级ACL（S3100-SI 系列交换机上定义的基本/高级ACL 只能用于被上层软件引用的情况，不支持下发到硬件；S3100-EI 系列交换机上定义的ACL 支持被上层软件引用和下发到硬件）；9、支持二层ACL；10、支持QoS Profile ；11、支持SSH1版本；12、支持VLAN Mapping；13、支持BPDU Tunnel；14、支持灵活QinQ；15、支持IPv6地址配置；16、支持基于IPv6 的Ping、Traceroute、TFTP、Telnet 应用；17、支持动态域名解析；18、支持Smart Link；19、支持Monitor Link；20、支持多业务VLAN规划。

H3C S5120-EI 系列IPv6 智能弹性交换机产品概述H3C S5120-EI 系列交换机是H3C 公司自主开发的全千兆三层以太网交换机产品，具备丰富的业务特性，提供IPv6 转发功能以及最多4 个10GE 扩展接口。

通过H3C 特有的IRF（智能弹性架构）功能，用户能够简化对网络的管理。

S5120-EI 系列千兆以太网交换机定位为企业网千兆接入，同时还可以用于数据中心服务器群的连接。

S5120-24P-EI S5120-48P-EIS5120-28C-EI/S5120-28C-PWR-EI S5120-52C-EI/S5120-52C-PWR-EIH3C S5120-EI 系列以太网交换机目前包含如下型号：S5120-24P-EI：24 个10/100/1000Base-T 以太网端口，4 个复用的SFP 千兆端口（Combo）；S5120-48P-EI：48 个10/100/1000Base-T 以太网端口，4 个复用的SFP 千兆端口（Combo）；S5120-28C-EI：24 个10/100/1000Base-T 以太网端口，4 个复用的SFP 千兆端口（Combo），两个扩展槽位；S5120-52C-EI：48 个10/100/1000Base-T 以太网端口，4 个复用的SFP 千兆端口（Combo），两个扩展槽位；S5120-28C-PWR-EI：24 个10/100/1000Base-T 以太网端口（PoE），4 个复用的SFP 千兆端口（Combo），两个扩展槽位；S5120-52C-PWR-EI：48 个10/100/1000Base-T 以太网端口（PoE），4 个复用的SFP 千兆端口（Combo），两个扩展槽位；产品特点高扩展性保护投资随着用户端速度不断提高，用户最终会使集群千兆链路达到饱和，而能够拥有多条10GE 链路将是我们的未来发展方向。

S5120-EI 系列交换机支持两个扩展槽位，每个槽位支持单端口或双端口的10GE 扩展模块，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，尽力保护用户投资。

H3C主网交换机产品介绍（分销）核心万兆 S7600三层千兆 S5800分销主网交换机全家福十―：：［■ LS7000Winettern 屮-二二］⑴⑺"理m 应去釣.S5560-EI——a r ' •-■・‘；EZS3SAdE=Z3u3S556O-SI S55OO-HI'■厲孑r・.■ 4 I a■斗V 啪啊时-『・1S55OO-EI・・ ・ • •二■ ■・■ ■ ■ ■ • • fl:EXS5500/V2-SIS5500/V2・WiNet二层千兆 —S513O-SI氏mr H:丹Hv tr T Fy ，！三层百兆 二层百兆 S5150XS5120-SI S5110-SIS5120-LIS5120/30-WiNetS3600V2-EIH ：I tin tKuwIi ? THTT& *ItirX jLUJiilJIMBMMiS3600V2-SI* • •S3100V2-SIS3110-SIS3100V2-WiNetH3C主网交换机介绍S7003高端多业务核心交换机产品疋位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机;■交换容量：15.36T/16Tbps■转发能力：2880/6000Mpps■专用引擎：专用24千兆光口引擎板专用24千兆电口引擎板■电源类型：300W交流LSQM1AC300650W 交流LSQM1AC650650W 直流LSQM1DC650■注：电源可以直接使用，不能混插;■交换容量：15.36T/25.6Tbps ■转发能力：2880/9600Mpps ■专用引擎：专用引擎板（无接口） 双主控 ■电源类型：650W 交流LSQM1AC650 650W 直流 LSQM1DC650 1400W 交流 LSQM1 AC 1400 ■ 注：650W 电源需要使用电源适配器 模块，1400W 电源可以直接使用， 不能温插冗余主控板，保障业务连 续不间断运行，高可靠性 业务板卡24端口千兆电/光口板 48端口千兆电/光口板 4端口万兆SFP+光口板 8端口万兆SFP+光口板冗余电源模块HTC产品疋位：500-1000人左右的中小型企业网络核心层路由交换机；中小型企业园区、校园、政府办公楼等网络核心层核心路由交换机;■支持高密万兆特性单板卡可支持8个万兆端口■冗余可靠性设计冗余电派.冗余业尧板■全方位的安全保障机制■多业务高可靠性运行頂我多业第的情况下不间断运行，实现业劳乐纹■主控自带高密端口主控引擎自带24光口十8端口光电复用/24电口+4端口光电复用全面的IPV4. IPV6的特性从控制.管理.转发三个层面全面保护网络妄全为用户提供主善的IPV4. IPV6的解决方案S5800交换机介绍产品定位：500人左右的中小型企业网络核心层交换机；对传输速率有较高要求的存储网络，构建数据中心IP SAN 网络；S5800-30C: 24 个 10/100/1000Base ・T 以太网端口，4 个 1/10G SFP+端口，1 个业务插槽 S5800-56C: 48 个10/100/1000Base-T 以太网端口，4 个 1/10G SFP+端口，1 个业务插槽S5800-60C-PWR: 48 个 10/100/1 OOOBasiT 以太网端口，4 个100/1000M SFP 端口，3 个业务插槽10/100/1 OOOBase-T 自适应以太网端口4 个SFP+USB口II TTTTT1 ……L 丄4站丄?也丄山丄丄丄」二^一_「C2二色乂总；2 二■ i.••••XI ■IOC 、Con sole口接口卡扩展模块I 卜。

看懂了H3c交换机型号名称规则，就能知道你想要的所有信息H3c交换机命名规则H3c中、高端以太网交换机都是机框式设备，且都属于三层交换机。

其产品命名中最后两位数字表示设备支持的业务单板槽位数，前面的数字则表示系列名，其中系列名的末尾数字表示三层交换的含义，可能为5及以上的数字。

如S12518高端核心路由交换机表示设备提供18个业务插槽，属于S12500系列且具有三层路由交换功能。

H3c低端以太网交换机都是盒式设备，分为二层交换机或三层交换机。

为了便于描述，使用此类格式表示低端交换机的产品型号：S-AB-CC-DD- EE—PWR—FFoh3c交换机的命令规则，我们通过一个实例来详解，我们通过下面的H3cS5500-28GEI这个交换机来了解它的意义。

根据上面型号对应的ABCDEFGH,来了解它代表的意义。

A列：产品品牌B列：产品系列S —交换机SR—业务路由器C列：子产品系列9—核心机箱式交换机7—高端机箱式交换机5—全千兆盒式交换机3 —千兆上行/百兆下行盒式交换机D列：是否带路由功能>=5三层交换机<5二层交换机E列：用于区别同一型号的多个系列例如00/10/20F列：中低端交换机表示可用端口数G列：上行接口类型C —扩展插槽上行P —千兆SFP光口上行T —千兆电口上行TP—光电复用F —全光口M一支持MCE功能R —冗余（soho级别中后缀R代表机架交换机）H列:业务特性HI —旗舰型SI —标准型EI —增强型LI —精简型PWR-SI —支持POE的标准型PWR-EI —支持POE的增强型S1：标准型弱三层PWR：远程供电DC：直流供电AC：交流供电V： VLAN划分（SOHO产品）E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）+ :升级版本END 本篇完。

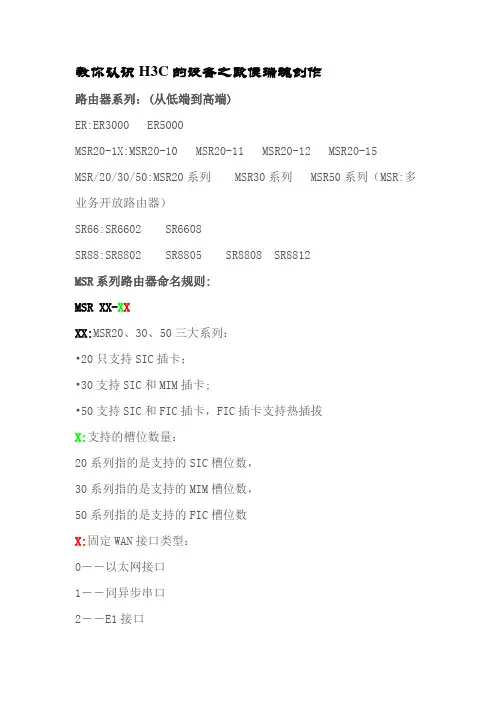

教你认识H3C的设备之欧侯瑞魂创作路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：•20只支持SIC插卡；•30支持SIC和MIM插卡;•50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E 系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –尺度型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的尺度型S9500系列交换机图片:。

ER3100 路由器设置说明书连接到因特网上网方式WAN口接入到因特网可选择的上网方式有静态地址、动态地址和PPPoE。

不同的运营商（如中国电信、中国网通）可能采用不同的接入方式，您必须选择正确的上网方式，具体信息您需要向运营商咨询。

静态地址(手工配置地址)：IP地址设备的WAN口的IP地址。

这个地址是必须的，开户时，由运营商提供。

子网掩码设备的WAN口地址掩码。

这个掩码是必须的，开户时，由运营商提供。

缺省网关设备的WAN口网关地址。

这个地址是必须的，开户时，由运营商提供。

MTU WAN口最大传输单元。

主DNS服务器运营商通常会提供给您至少一个域名服务器(DNS - Domain Name Server)地址，您可以输入在这里，域名服务器可以把诸如""这样的域名翻译成为实际的IP地址。

辅DNS服务器如果运营商提供给您第二个DNS地址，请输入在这里，如果没有，不必填写。

动态地址(从DHCP服务器自动获取)：如果选择了这个方式，那么IP地址、子网掩码、缺省网关、DNS服务器等参数可以自动从DHCP服务器获取到。

MTU WAN口最大传输单元。

主DNS服务器运营商通常会提供给您至少一个域名服务器(DNS - Domain Name Server)地址，您可以输入在这里，域名服务器可以把诸如""这样的域名翻译成为实际的IP地址。

辅DNS服务器如果运营商提供给您第二个DNS地址，请输入在这里，如果没有，不必填写。

主机名在使用DHCP获取IP参数的时候，DHCP服务希望您能告诉它您的机器名。

这个是可选项，您可以留空。

PPPoE(大部分的宽带网或xDSL)PPPoE用户名输入PPPoE拨号时使用的用户名，这是必须的。

开户时，由运营商提供。

PPPoE密码输入PPPoE拨号时使用的密码，这是必须的。

开户时，由运营商提供。

MTU WAN口最大传输单元。

主DNS服务器运营商通常会提供给您至少一个域名服务器(DNS -Domain Name Server)地址，您可以输入在这里，域名服务器可以把诸如""这样的域名翻译成为实际的IP地址。

教你认识H3C的设备路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：•20只支持SIC插卡；•30支持SIC和MIM插卡;•50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:。

教你认识H3C的设备路由器系列：(从低端到高端)ER:ER3000 ER5000MSR20-1X:MSR20-10 MSR20-11 MSR20-12 MSR20-15MSR/20/30/50:MSR20系列 MSR30系列 MSR50系列（MSR:多业务开放路由器）SR66:SR6602 SR6608SR88:SR8802 SR8805 SR8808 SR8812MSR系列路由器命名规则:MSR XX-X XXX:MSR20、30、50三大系列：?20只支持SIC插卡；?30支持SIC和MIM插卡;?50支持SIC和FIC插卡，FIC插卡支持热插拔X:支持的槽位数量：20系列指的是支持的SIC槽位数，30系列指的是支持的MIM槽位数，50系列指的是支持的FIC槽位数X:固定WAN接口类型：0－－以太网接口1－－同异步串口2－－E1接口5－－ADSL接口路由器图片SR8800核心路由创新的体系架构---“一机四平面”管理平面-----业务平面-----OAM平面-----监控平面SR6602图片:SR6608图片:交换机系列：(从低端到高端)SMB交换机：S1508/16L/E S2108/26 S1526/S1550/50E E126-S1 S5016P/24P S5024E/S5048E智能二层/三层交换机：S3100S1/E1 S3600S1/E1 S3610 E系列千兆智能交换机：S5100S1/E1 S5500S1/E1 S5510 S5600核心路由交换机：S7500 S7500E S9500H3C交换机命名命名规则：A (产品品牌)B（产品系列）S–交换机SR–业务路由器C（子产品系列）9 –核心机箱式交换机7 –高端机箱式交换机5 –全千兆盒式交换机3 –千兆上行百兆下行的D（是否是路由交换机）>=5 –路由交换机<5 –二层交换机E（低端用于区别同一类的多个系列，高端是指业务槽位数）F（可用端口数）G（上行接口类型）C –扩展插槽上行P –千兆SFP光口上行T –千兆电口上行H（业务特性）EI –增强型SI –标准型PWR-EI –支持PoE的增强型PWR-SI –支持PoE的标准型S9500系列交换机图片:。

华三设备参数介绍第1章H3C ER3100 企业级宽带路由器 (1)1.1 产品照片 (1)1.2 产品介绍 (2)1.3 主要特性： (2)1.4 技术规格 (3)第2章H3C S3600系列智能弹性交换机 (5)2.1 产品简介 (5)2.2 产品特点 (6)2.3 产品规格 (8)2.4 典型组网 (11)第3章H3C S1526可管理接入交换机 (14)3.1 产品概述 (14)3.2 产品规格 (14)3.3 典型组网 (17)第4章SecPath F100-A防火墙 (17)4.1 产品概述 (17)4.2 产品特点 (18)4.3 产品规格 (19)4.4 典型组网 (23)第1章 H3C ER3100 企业级宽带路由器1.1 产品照片1.2 产品介绍ER3100是H3C公司推出的一款高性能路由器，它主要定位于以太网/光纤/ADSL接入的SMB市场和政府、企业机构、网吧等网络环境，如需要高速Internet带宽的网吧、企业、学校和酒店等。

ER3100采用专业的64位网络处理器，主频高达500MHz，并且支持丰富的软件特性，如IP<->MAC地址绑定，ARP防攻击，流量限速，链接数限制等功能。

它是H3C ER系列路由器中的中端产品，中型网吧用户和企业用户的理想选择。

1.3 主要特性：●专业的64位网络处理器，主频高达500MHz●高性能，达到百兆线速转发●高处理性能：ER3100采用64位网络处理器，主频高达500MHz，同时配合DDRII高速RAM进行高速转发，可以达到百兆线速转发。

在实际应用中，典型的带机量为100~200台。

●ARP病毒双重防护ER3100通过IP<->MAC地址绑定功能，固定了网关的ARP列表，可以有效防止ARP欺骗引起的内网通讯中断；此外ER3100的免费ARP的定时发送机制，可以有效地避免局域网PC中毒后引发的ARP攻击。

●网络流量限速BT，迅雷等P2P软件对网络带宽的过度占用会影响到网内其他用户的正常业务，ER3100通过基于IP或基于NAT表项的网络流量限速机制可以有效地控制单台PC的上/下行流量和建立的NAT表项的个数，限制了P2P 软件对网络带宽的过度占用，弹性带宽又保证了闲事对带宽的充分利用。

1. 核心交换机1.1. 产品概述H3C S7500E系列产品是杭州华三通信技术有限公司（以下简称H3C公司）面向融合业务网络的高端多业务路由交换机，该产品基于H3C自主知识产权的Comware V5操作系统，以第二代智能弹性架构(IRF,Intelligent Resilient Framework)为系统基石的虚拟化软件系统，进一步融合MPLS VPN、IPv6、网络安全、无线、无源光网络等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。

H3C S7500E符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。

H3C S7500E系列包括S7510E（12槽）、S7506E（8槽）、S7506E-V（垂直8槽）、H3C S7506E-S （8槽）、S7503E（5槽）、7503E-S（3槽）和S7502E(4槽)7款产品，除了7503E-S所有产品均支持冗余主控。

H3C S7500E可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境，为用户提供了有线无线一体化、有源无源一体化的行业解决方案。

1.2. 产品特点丰富的业务，适应融合业务网络发展趋势基于智能弹性架构（IRF）的虚拟化架构H3C S7500E面向数据中心技术的演进，推出了以智能弹性架构（IRF）为代表的软件虚拟化技术，提供多台主机的协同工作、统一管理和不间断维护功能；IRF不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF所提供的高可靠性和无缝升级、扩展能力，也成为H3C用户增值服务的重要组成部分。

全面的MPLS、VPLS业务能力H3C S7500E所有产品均支持Multi-VRF特性，可以作为MCE设备使用；支持三层的MPLS VPN 和二层的MPLS VPN（Martini、Kompella）；支持MPLS OAM特性，方便用户的管理和维护；与H3C MPLS VPN Manager配合，实现图形化的MPLS部署与维护。
