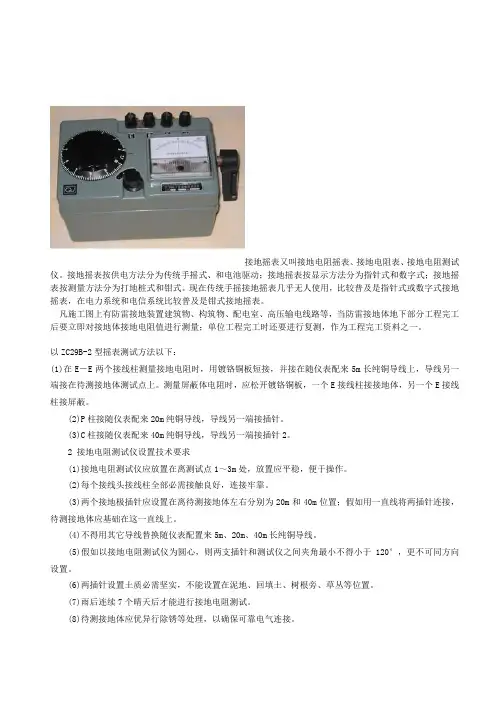

ZCB型接地电阻测试仪(手摇式)说明书

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方法分为传统手摇式、和电池驱动；接地摇表按显示方法分为指针式和数字式；接地摇表按测量方法分为打地桩式和钳式。

现在传统手摇接地摇表几乎无人使用，比较普及是指针式或数字式接地摇表，在电力系统和电信系统比较普及是钳式接地摇表。

凡施工图上有防雷接地装置建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要立即对接地体接地电阻值进行测量；单位工程完工时还要进行复测，作为工程完工资料之一。

以ZC29B-2型摇表测试方法以下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来5m长纯铜导线上，导线另一端接在待测接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来40m纯铜导线，导线另一端接插针2。

2 接地电阻测试仪设置技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头接线柱全部必需接触良好，连接牢靠。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m位置；假如用一直线将两插针连接，待测接地体应基础在这一直线上。

(4)不得用其它导线替换随仪表配置来5m、20m、40m长纯铜导线。

(5)假如以接地电阻测试仪为圆心，则两支插针和测试仪之间夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置土质必需坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻测试。

(8)待测接地体应优异行除锈等处理，以确保可靠电气连接。

3 接地电阻测试仪操作要领(1)测试仪设置符合规范后才开始接地电阻值测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪ZC29B型使用说明书使用前连接导线要求见下表：1.标准连接导线配备：2.测量结果乘以2倍连接导线配备：3.接线方式如图：4.被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。

E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。

连接处必须接触良好，否则测量结果不准确。

5.将仪表水平放置检查检流计是否指在零位上，否则可将零位调整器调到零位上。

6.将倍率开关置于最大倍率慢慢转动发电机的摇柄，同时旋动电位器刻度盘。

使检流计指针指在“0”位上。

7.当检流计的指针接近平稳时，加快发电机摇柄转速，使其达到每分钟150转，再转动电位器刻度盘，使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地电阻值。

若使用“E’ 5m P’ 10m C’20m”导线，测量结果乘以2倍则是被测接地电阻值。

8.当刻度盘读数小于1时，应将倍率开关置于较小一档倍率，重新调整刻度盘以得正确读数。

9.当测量接地电阻小于1Ω时，应将2个E端的连接片打开，增加一根5m导线，分别连接到被测接地体上，以消除测量时连接导线电阻的附加误差，操作步骤同上。

10.当检流计的灵敏度过高时，可将插入土壤中的二极探棒浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。

遇水泥地时将接地探棒平放加水，并将湿毛巾等覆盖在接地棒上再测量（注意测量误差）。

接地电阻表是否正常的判定：用该表附件中的最长的40米或20米导线，分别将导线头、尾连接到E端和P端，EE和PC分别短接，倍率开关指在*1或*0.1档，摇动发电机摇柄，每分钟150转，转动电位器刻度使检流计指在“0”位上，此时刻度盘读数乘以倍率档应为1Ω或0.5Ω左右，说明该表为正常。

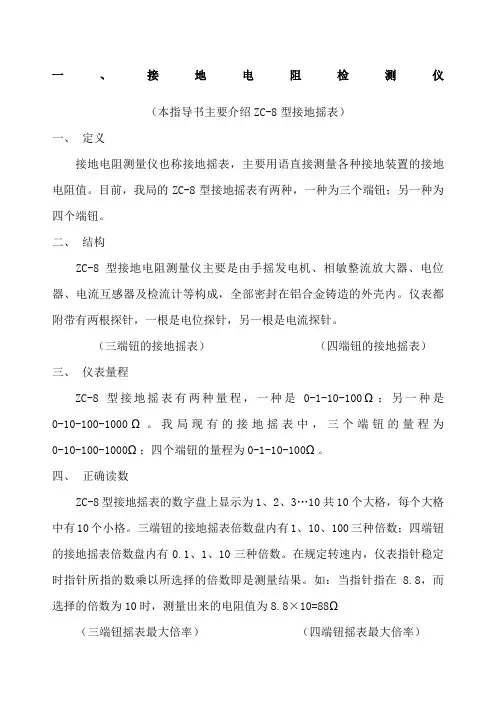

一、接地电阻检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。

目前，我局的ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。

二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。

仪表都附带有两根探针，一根是电位探针，另一根是电流探针。

（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。

我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Ω；四个端钮的量程为0-1-10-100Ω。

四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。

三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。

在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。

如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。

一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。

如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。

六、仪表好坏检查1、外观检查。

先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。

2、开路检查。

接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。

2.接通仪器电源，按下电源开关，预热5分钟。

3.按要求选择测试量程开关，一般选择600mΩ档。

4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。

5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。

6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。

7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。

〔需要有电流输出的情况下，才可预置报警电阻值〕。

8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。

9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。

测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。

如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。

11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

接地电阻测试仪的使用（1）用摇表测试高压设备的绝缘时，应由两人进行。

（2）测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

（3）摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

（4）测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。

说明摇表功能良好，可以使用。

（5）测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

（6）测量时，摇动摇表手柄的速度要均匀120r／min为宜；保持稳定转速1min后，取读数，以便躲开吸收电流的影响。

（7）测试过程中两手不得同时接触两根线。

（8）测试完毕应先拆线，后停止摇动摇表。

以防止电气设备向摇表反充电导致摇表损坏。

（9）雷电时，严禁测试线路绝缘。

建议你这边看看说明书上是哪家生产的，然后在向生产厂家咨询。

（2）ZC29型接地电阻测试仪使用说明（3）（4）一、用途：（5）ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

（6）亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

（7）二、规格及性能：（8） 1.规格（9）型号测量范围最小分度值辅助探棒接地电阻值（10）ZC29B—1型0~10Ω 0.1Ω ≤1000Ω（11）0~100Ω 1Ω ≤2000Ω（12）0~1000Ω 10Ω ≤5000Ω（13）ZC29B—2型0~1Ω 0.01Ω ≤500Ω（14）0~10Ω 0.1Ω ≤1000Ω（15）0~100Ω 1Ω ≤2000Ω（16） 2.使用温度：—20℃至+50℃（17） 3.相对湿度：85%（+25℃）（18） 4.准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。

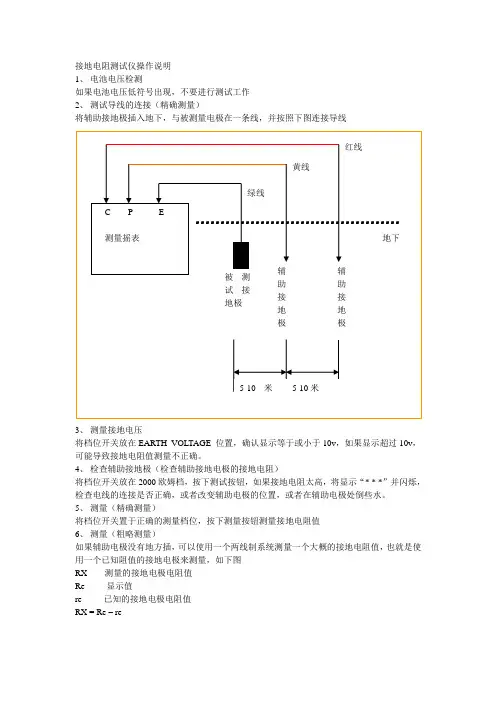

接地电阻测试仪操作说明
1、电池电压检测
如果电池电压低符号出现，不要进行测试工作
2、测试导线的连接（精确测量）
将辅助接地极插入地下，与被测量电极在一条线，并按照下图连接导线
3、测量接地电压
将档位开关放在EARTH VOLTAGE 位置，确认显示等于或小于10v，如果显示超过10v，可能导致接地电阻值测量不正确。

4、检查辅助接地极（检查辅助接地电极的接地电阻）
将档位开关放在2000欧姆档，按下测试按钮，如果接地电阻太高，将显示“* * *”并闪烁，检查电线的连接是否正确，或者改变辅助电极的位置，或者在辅助电极处倒些水。

5、测量（精确测量）
将档位开关置于正确的测量档位，按下测量按钮测量接地电阻值
6、测量（粗略测量）
如果辅助电极没有地方插，可以使用一个两线制系统测量一个大概的接地电阻值，也就是使用一个已知阻值的接地电极来测量，如下图
RX 测量的接地电极电阻值
Re 显示值
re 已知的接地电极电阻值
RX = Re – re
安全提示
1、特别小心点击，EP或EC之间的电压可能达到50v
2、不要让EP之间的电压超过200v
3、不要使用仪表检测一个正在使用的接地极或者在粗略测量时检测电极之间的电压
4、当显示“1”时，应换到更高档位或者复位仪表。

用毕请放置OFF档位。

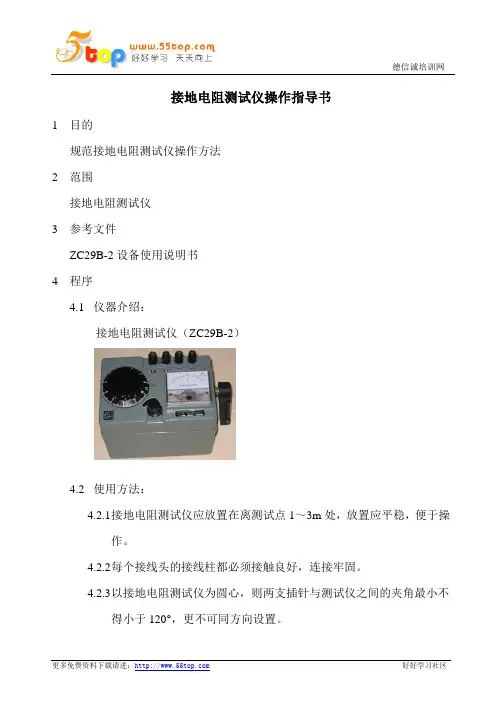

接地电阻测试仪操作指导书
1目的
规范接地电阻测试仪操作方法
2范围
接地电阻测试仪
3参考文件
ZC29B-2设备使用说明书
4程序
4.1仪器介绍：
接地电阻测试仪（ZC29B-2）
4.2使用方法：
4.2.1接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操
作。

4.2.2每个接线头的接线柱都必须接触良好，连接牢固。

4.2.3以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不
得小于120°，更不可同方向设置。

4.2.4两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、
草丛等位置。

4.2.5雨后连续7个晴天后才能进行接地电阻的测试。

4.2.6待测接地体应先进行除锈等处理，以保证可靠的电气连接。

4.2.7两个接地极插针应设置在离待测接地体左右分别为20m和40m的
位置。

4.3接地电阻测试仪连接：
4.3.1在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随
仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测
试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接
地体，另一个E接线柱接屏蔽。

4.3.2P柱连接到随仪表配来的20m纯铜导线，导线另一端接插针1。

4.3.3C柱连接到仪表配来的40m纯铜导线，导线的另一端接插针2。

测试仪器：
环境温度：环境湿度：
注：接地电阻值小于1Ω为合格（测量点为公共接地点到电源地线）。

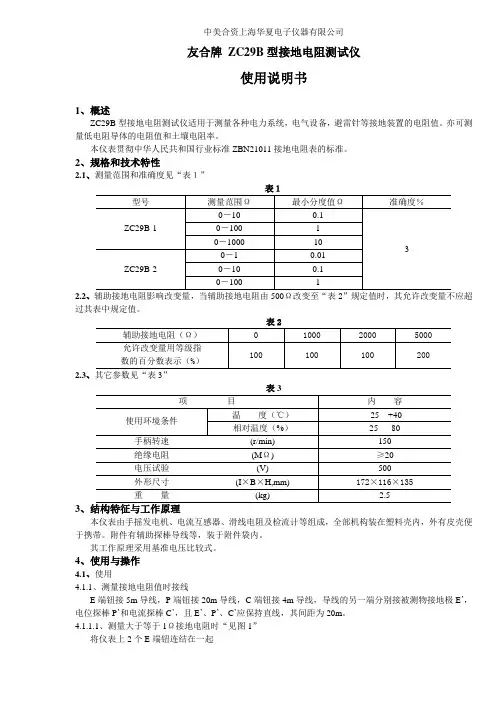

中美合资上海华夏电子仪器有限公司友合牌ZC29B型接地电阻测试仪使用说明书1、概述ZC29B型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表贯彻中华人民共和国行业标准ZBN21011接地电阻表的标准。

2、规格和技术特性2.1、测量范围和准确度见“表１”2.2过其表中规定值。

2.3、其它参数见“表3”3本仪表由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

4、使用与操作4.1、使用4.1.1、测量接地电阻值时接线E端钮接5m导线，P端钮接20m导线，C端钮接4m导线，导线的另一端分别接被测物接地极E’，电位探棒P’和电流探棒C’，且E’、P’、C’应保持直线，其间距为20m。

4.1.1.1、测量大于等于1Ω接地电阻时“见图1”将仪表上2个E端钮连结在一起图14.1.1.2、测量小于1Ω接地电阻时“见图2”（适用于ZC29B-2）将仪表上2个E湍钮导线分别连接到到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

图24.1.2、测量低电阻导体的电阻值接线见“图3”将仪表的2个E端钮短接在一起，P、C两个端钮短接在一起，然后分别接到被测物。

图34.1.3、测量土壤电阻率接线见“图4”ZC29B-2型可以测量土壤电阻率。

在被测区沿直线埋入地下四根探棒，彼此相距为“i”，棒的埋入深度“h”不应超过1/20i。

所测的土壤电阻率为：ρ= 2πiR式中：R——仪表的读数i——探棒与探棒间的距离ρ——该地区的土壤电阻率上法所得到的电阻率，可近似认为是在被埋入棒之间区域内的平均土壤电阻率。

图44.2、操作步骤4.2.1、仪表端钮接线应正确无误4.2.2、仪表置于水平后，调整检流计的机械零位。

4.2.3、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

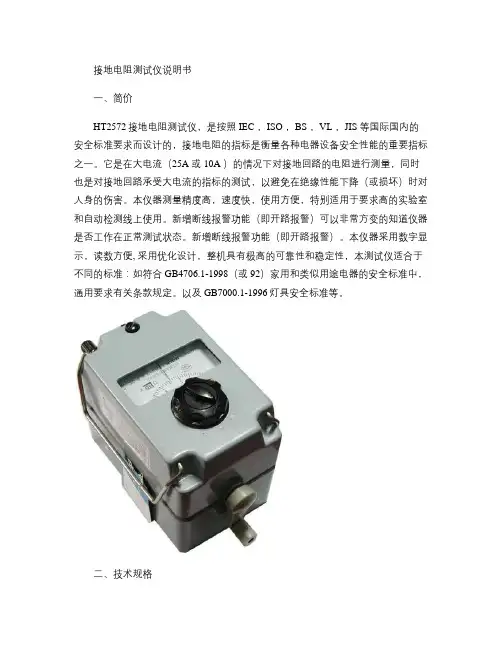

接地电阻测试仪说明书一、简价HT2572接地电阻测试仪，是按照IEC ，ISO ，BS ，VL ，JIS 等国际国内的安全标准要求而设计的，接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。

它是在大电流（25A 或10A ）的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流的指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。

本仪器测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。

新增断线报警功能（即开路报警）可以非常方变的知道仪器是否工作在正常测试状态。

新增断线报警功能（即开路报警）。

本仪器采用数字显示，读数方便, 采用优化设计，整机具有极高的可靠性和稳定性，本测试仪适合于不同的标准：如符合GB4706.1-1998（或92）家用和类似用途电器的安全标准中，通用要求有关条款规定。

以及GB7000.1-1996灯具安全标准等。

二、技术规格1、测量范围： 1～200m Ω （25A ） 1～600 mΩ （10A ）2、测试时间： 1～99S （连续可调） ±5%3、测试电压： AC 〈 10V4、测试电流： AC 5～30A ±5%5、断线报警： AC 5～30A ±5%6、报警电阻值：1 mΩ～200 mΩ（AC 25A）（连续可调）±(5%±3个字1 mΩ～600 mΩ（AC 10A）（连续可调）±(5%±3个字7、使用条件：环境温度 0～40℃8、相对湿度：≤80%RH9、电源： AC 220V±10% 50HZ10、外形尺寸（mm ）：350（w ）*280(d*145(h三、特点HT2572接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其电源接地之间的电阻值。

本仪器具有二档测试电流（R ﹤200mΩ( AC 25A或200 mΩ﹤R ﹤600 mΩ (AC 10A），测试时间设定（1～99S ）。

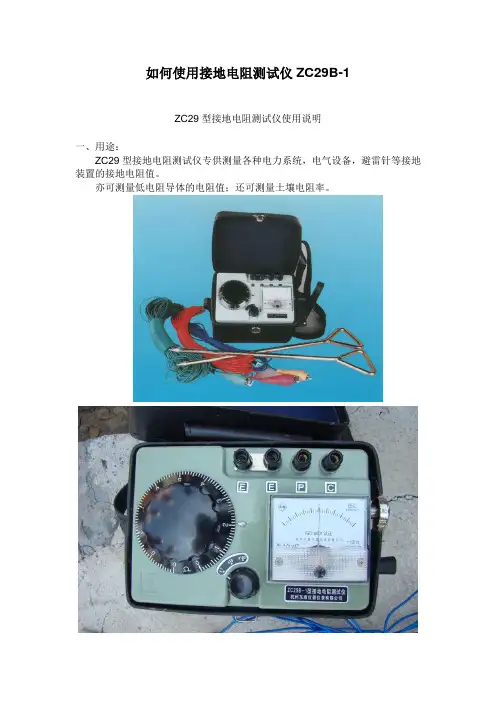

如何使用接地电阻测试仪ZC29B-1ZC29型接地电阻测试仪使用说明一、用途：ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

二、规格及性能：1.规格因此，在标度盘满刻度为10，读数为N时：K=CT电流互感器的电流比ZC29B—1 K=4ZC29B—2 K=1/4所以RX即为被测接地电阻值。

四、使用说明：接地电阻测量时的接线方式如图1所示：具体操作步骤如下：1. 沿被测接地极（线）E′使电位探棒P′和电流探棒C′依直线彼此相距20米，且电位探棒P′系在E′和C′之间。

2. E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。

3. 将仪表放置水平而后检查检流计是否指向零，否则可将零位调正器调节零位。

4. 将“倍率标度”置于最大倍率，慢慢摇动发电机的摇把，左手同时旋动电位器刻度盘，使检流计指针指向“0”。

5. 当检流计的指针接近平衡（很小摆动）时，加快发电机摇柄转速，使其达到每分钟150转。

再转动电位器刻度盘，使检流计平衡（指针指向“0”），此时电位器刻度盘的读数乘以倍率（档）即为被测接地电阻的数值。

6. 当刻度盘读数小于1时，应将倍率开关置于较小倍率，重新调整刻度盘以得到正确读数。

7. 当测量小于1Ω的接地电阻时，应将E端和E′端之间的联接片拆开，分别用2根导线（E端接到被接地物体的接地线上，E′端接到靠近接地体的接地线上），以消除测量时联接导线电阻的附加误差，操作步骤同上。

8. 当检流计的灵敏度过高时，可将二根探棒插入土壤浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。

五、注意事项：1. 禁止在有雷电或被测物带电时进行测量。

2. 进行测量时，要清除接地线上的油漆和铁锈，减小E—E′端线上的接触电阻。

3. 测量时应把仪表放平稳，不使仪表摇晃，以使检流计指针平稳地指向“0”。

4. 仪表运输须小心轻放，避免剧烈动震动。

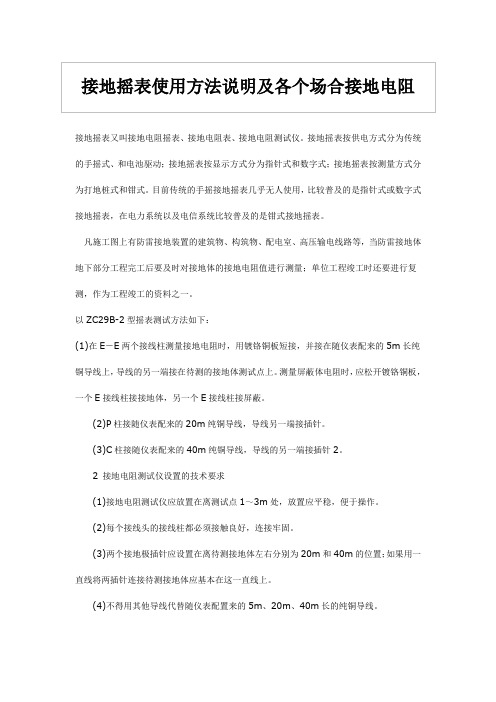

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于12 0°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

接地电阻测试仪的使用方法是什么接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。

那么，接地电阻测试仪的使用方法是什么?1 接地电阻测试仪测试方法如下：(1)在E-E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C 柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2?接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置;如果用一直、线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0?1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转/分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。

本说
明书将介绍如何正确地使用接地电阻测试仪器。

在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。

在使用仪器之前，检查设备是否完好无损。

在安装连接线时，确保连接牢固、接地良好。

测试过程中，避免有人靠近或干扰。

将测试仪器的接地线接入待测试的接地系统，确保连接牢固。

将测试仪器的电源线插入电源插座，接通电源。

按下仪器上的测量按钮，测试仪器将开始测量接地电阻。

测试
过程中，设备会显示测量结果。

测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。

将测试仪器从电源插座中拔出，关闭电源。

如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。

检查接地系统是否存在故障。

重新启动测试仪器并重试测试。

使用前请阅读本说明书，确保正确理解和掌握使用方法。

在使用测试仪器过程中，请注意自身安全和设备安全。

如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。

请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。

ZC29B2接地摇表操作说明ZC29B2接地摇表操作说明接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m 和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

接地电阻测试仪使用作业指导书
一、规格和技术特性
二、结构特性与工作原理
本仪表由于摇发电机、电流互感器、滑线电阻及检流计组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准比较式。

三、使用与操作
1.使用
测量接地电阻值时接线如下：
E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地级E＇，电位探棒C＇，且E＇，P＇，C＇应保持直线，其间距为20m。

当所测接地电阻大于等于1Ω时，将仪表上2个E端连结在一起。

2.操作步骤
1）仪表端钮线应正确无误。

2）仪表置于水平后，调整检流计的机械零位。

3）将倍率开关置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“D”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

5）若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。

6）若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。

3.注意事项
1）禁止在有雷电功被测塔吊带电时进行测量。

2）仪表携带，使用时须小心轻放，避免剧烈震动。
