最全⾯的桩基计算总结最全⾯的桩基计算总结桩基础计算⼀.桩基竖向承载⼒《建筑桩基技术规》5.2.2单桩竖向承载⼒特征值Ra应按下式确定：Ra=Quk/K式中Qu 单桩竖向极限承载⼒标准值；K――安全系数，取K= 2。
5.2.3对于端承型桩基、桩数少于4根的摩擦型柱下独⽴桩基、或由于地层⼟性、使⽤条件等因素不宜考虑承台效应时，基桩竖向承载⼒特征值应取单桩竖向承载⼒特征值。
5.2.4对于符合下列条件之⼀的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载⼒特征值：1上部结构整体刚度较好、体型简单的建（构）筑物；2对差异沉降适应性较强的排架结构和柔性构筑物；3按变刚度调平原则设计的桩基刚度相对弱化区；4软⼟地基的减沉复合疏桩基础。
当承台底为可液化⼟、湿陷性⼟、⾼灵敏度软⼟、⽋固结⼟、新填⼟时，沉桩引起超孔隙⽔压⼒和⼟体隆起时，不考虑承台效应，取n =0。
AiH .■為=*⾍关承啥谕算基⾎辄n赵抵鳖- 鏑于愜和瀚懺JL申讀古⽊在线单桩竖向承载⼒标准值的确定：⽅法⼀：原位测试1. 单桥探头静⼒触探（仅能测量探头的端阻⼒，再换算成探头的侧阻⼒）计算公式见《建筑桩基技术规》5332.双桥探头静⼒触探（能测量探头的端阻⼒和侧阻⼒）计算公式见《建筑桩基技术规》5.3.4⽅法⼆：经验参数法1. 根据⼟的物理指标与承载⼒参数之间的关系确定单桩承载⼒标准值《建筑桩基技术规》5.3.52. 当确定⼤直径桩（d>800mn）时，应考虑侧阻、端阻效应系数，参见 5.3.6钢桩承载⼒标准值的确定：1.侧阻、端阻同混凝⼟桩阻⼒，需考虑桩端⼟塞效应系数；参见5.3.7混凝⼟空⼼桩承载⼒标准值的确定：1.侧阻、端阻同混凝⼟桩阻⼒，需考虑桩端⼟塞效应系数；参见5.3.8嵌岩桩桩承载⼒标准值的确定：1.桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载⼒，由桩周⼟总极限侧阻⼒和嵌岩段总极限阻⼒组成。
后注浆灌注桩承载⼒标准值的确定：1.承载⼒由后注浆⾮竖向增强段的总极限侧阻⼒标准值、后注浆竖向增强段的总极限侧阻⼒标准值，后注浆总极限端阻⼒标准值；特殊条件下的考虑液化效应：对于桩⾝周围有液化⼟层的低承台桩基，当承台底⾯上下分别有厚度不⼩于 1.5m、1.0m的⾮液化⼟或⾮软弱⼟层时，可将液化⼟层极限侧阻⼒乘以⼟层液化折减系数计算单桩极限承载⼒标准值。
群桩与群桩效应分析 群桩基础——由基桩和连接于桩顶的承台共同组成。
若桩⾝全部埋于⼟中，承台底⾯与⼟体接触，则称为低承台桩基；若桩⾝上部露出地⾯⽽承台底位于地⾯以上，则称为⾼承台桩基。
建筑桩基通常为低承台桩基础。
单桩基础——采⽤⼀根桩（通常为⼤直径桩）以承受和传递上部结构（通常为柱）荷载的独⽴基础。
群桩基础——由2根以上基桩组成的桩基础。
基桩——群桩基础中的单桩。
复合桩基——由桩和承台底地基⼟共同承担荷载的桩基。
复合基桩——包含承台底⼟阻⼒的基桩。
单桩竖向极限承载⼒——单柱在竖向荷载作⽤下到达破坏状态前或出现不适于继续承载的变形时所对应的荷载。
它取决于⼟对桩的⽀承阻⼒和桩⾝材料强度，⼀般由⼟对桩的⽀承阻⼒控制，对于端承桩、超长桩和桩⾝质量有缺陷的桩，可能由桩⾝材料强度控制。
群桩效应——群桩基础受竖向荷载后，由于承台、桩、⼟的相互作⽤使其桩侧阻⼒、桩端阻⼒、沉降等性状发⽣变化⽽与单桩明显不同，承载⼒往往不等于各单桩承载⼒之和，称其为群桩效应。
群桩效应受⼟性、桩距、桩数、桩的长径⽐、桩长与承台宽度⽐、成桩⽅法等多因素的影响⽽变化。
群桩效应系数——⽤以度量构成群桩承载⼒的各个分量因群桩效应⽽降低或提⾼的幅度指标，如侧阻、端阻、承台底⼟阻⼒的群桩效应系数。
桩侧阻⼒群桩效应系数——群桩中的基桩平均极限侧阻与单桩平均极限侧阻之⽐。
桩端阻⼒群桩效应系数——群桩中的基桩平均极限端阻与单桩平均极限端阻之⽐。
桩侧阻端阻综合群桩效应系数——群桩中的基桩平均极限承载⼒与单桩极限承载⼒之⽐。
承台底⼟阻⼒群桩效应系数——群桩承台底平均极限⼟阻⼒与承台底地基⼟极限阻⼒之⽐。
负摩阻⼒——桩⾝周围⼟由于⾃重固结、⾃重湿陷、地⾯附加荷载等原因⽽产⽣⼤于桩⾝的沉降时，⼟对桩侧表⾯所产⽣的向下摩阻⼒。
在桩⾝某⼀深度处的桩⼟位移量相等，该处称为中性点。
中性点是正、负摩阻⼒的分界点。
下拉荷载——对于单桩基础，中性点以上负摩阻⼒的累计值即为下拉荷载。

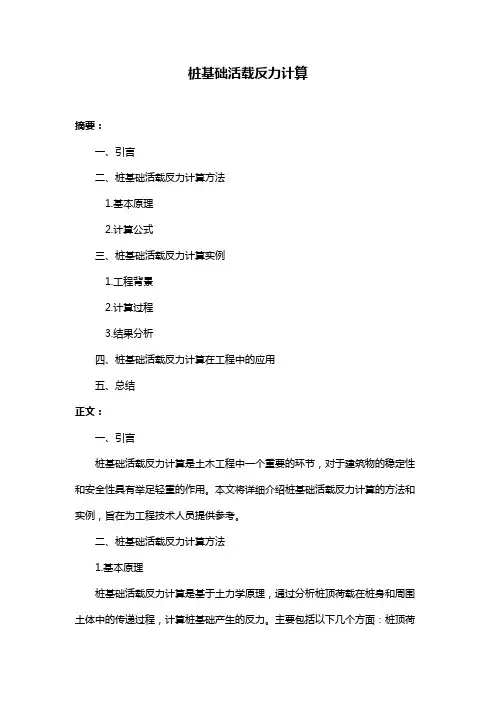

桩基础活载反力计算摘要：一、引言二、桩基础活载反力计算方法1.基本原理2.计算公式三、桩基础活载反力计算实例1.工程背景2.计算过程3.结果分析四、桩基础活载反力计算在工程中的应用五、总结正文：一、引言桩基础活载反力计算是土木工程中一个重要的环节，对于建筑物的稳定性和安全性具有举足轻重的作用。
本文将详细介绍桩基础活载反力计算的方法和实例，旨在为工程技术人员提供参考。
二、桩基础活载反力计算方法1.基本原理桩基础活载反力计算是基于土力学原理，通过分析桩顶荷载在桩身和周围土体中的传递过程，计算桩基础产生的反力。
主要包括以下几个方面：桩顶荷载的分布、桩身的应力计算、桩顶与桩底的连接以及桩周土体的应力计算。
2.计算公式桩基础活载反力计算公式较为复杂，通常需要借助计算机进行求解。
计算公式主要包括：桩顶荷载传递方程、桩身应力计算公式、桩顶与桩底的连接公式以及桩周土体的应力计算公式。
三、桩基础活载反力计算实例1.工程背景某建筑工程，设计桩基为摩擦桩，桩顶荷载为均匀分布，设计基准期为50 年，地面以下10 米范围内土层为黏性土，10 米以下为砂土。
2.计算过程首先，根据桩顶荷载的分布和桩身材料性能，计算桩顶荷载在桩身产生的应力；其次，根据桩顶与桩底的连接公式，计算桩底反力；最后，结合桩周土体的应力计算公式，求解桩基础活载反力。
3.结果分析计算结果显示，桩基础活载反力分布均匀，符合设计要求。
在设计基准期内，桩基础能够满足建筑物的承载力和稳定性要求。
四、桩基础活载反力计算在工程中的应用桩基础活载反力计算在工程中具有广泛的应用，主要包括：桩基设计、桩基施工、桩基检测和桩基加固等。
通过桩基础活载反力计算，可以有效地指导工程实践，确保建筑物的安全稳定。
五、总结桩基础活载反力计算是土木工程中一个重要的环节，掌握其计算方法和实例对于工程技术人员具有重要意义。

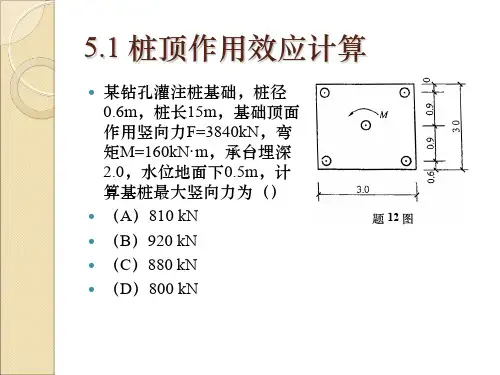

多桩基础下的单桩桩顶的竖向作用效应计算实例【原创实用版】目录1.引言2.多桩基础的概念和作用3.单桩桩顶的竖向作用效应计算方法4.计算实例5.结果分析6.结论正文1.引言在建筑工程中，地基是建筑物的支撑结构，其稳定性和承载能力直接关系到建筑物的安全。
多桩基础是一种常见的地基形式，它主要由多根桩及其顶部的连接结构组成。
多桩基础在提高地基稳定性和承载能力方面具有显著优势，但在实际工程中，如何计算单桩桩顶的竖向作用效应一直是一个难题。
本文将通过一个计算实例，探讨多桩基础下单桩桩顶的竖向作用效应的计算方法。
2.多桩基础的概念和作用多桩基础是指由多根桩及其顶部的连接结构组成的地基形式。
多桩基础的主要作用是将建筑物的荷载均匀传递到地基土层，以提高地基的稳定性和承载能力。
与传统的单桩基础相比，多桩基础具有更好的抗震性能和更高的承载能力。
3.单桩桩顶的竖向作用效应计算方法在多桩基础中，单桩桩顶的竖向作用效应计算是一个关键问题。
目前，常用的计算方法有等效角点法、连续梁法和有限元法等。
其中，等效角点法是一种较为简单且实用的计算方法，它通过将多桩基础简化为一个等效的角点，进而计算单桩桩顶的竖向作用效应。
4.计算实例假设一个建筑物采用多桩基础，共有 5 根桩，桩距为 3m，桩径为0.5m，桩长为 20m。
建筑物荷载为 600kN，求单桩桩顶的竖向作用效应。
采用等效角点法进行计算。
首先，计算等效角点的位置，根据等效角点法的原理，等效角点位于多桩基础的几何中心。
然后，计算等效角点的竖向刚度，根据等效角点法的公式，等效角点的竖向刚度等于各桩竖向刚度的倒数之和。
最后，根据等效角点的竖向刚度和建筑物荷载，计算单桩桩顶的竖向作用效应。
5.结果分析经计算，单桩桩顶的竖向作用效应为 120kN。
结果表明，多桩基础能有效分散荷载，降低单桩桩顶的竖向作用效应。
6.结论通过以上计算实例，我们了解了多桩基础下单桩桩顶的竖向作用效应的计算方法。
道路桥梁中桩基的作用及特点探析道路桥梁作为基础设施建设的重要组成部分，其设计工作是一项非常重要的工程，桩基设计是工程设计的重要基础，因此不仅要了解桩基竖向力所产生的桩基负摩阻力，机理和原因，更要懂得如何计算负摩擦力。
一、桩基的作用及特点桩可以使部分竖向荷载及水平荷载传递至地基进行承担，达到减轻负荷的作用。
同时它还具有抗弯能力和一定的刚度，因此由于工程类别不同，所以桩基类型也存在着很大差别，在普通工业及民用建筑中，主要分为以下几种桩基类型：人工挖孔桩、预制桩、沉管灌注桩和钻孔灌注桩，如果是在基坑支护的工程当中则使用地下连续墙、钻孔灌注桩和止水搅拌桩，道路桥梁工程一般采用钻孔灌注桩和钻埋压装桩，在路基处理过程当中则是采用预应力管桩和CFG樁等。
二、桩基在工程中所起到的具体作用桩基在工程中所起到的具体作用的主要体现：1）因为桩基础具有较大刚度，所以它会保证上部建筑物发生较小的沉降，同时也可以使其能够均匀的变形，可以更好地满足其使用要求。
2）经过周围介质与桩基间的相互接触、摩擦，可以使上覆荷载传递给桩体周围的土体或基础，减轻所产生的压力。
从而进一步为上部建筑物起到一定的支撑作用，对其稳定性起到了良好的保证。
3）如果遇到地下水位较高或水下施工时，首先就应该考虑用桩基础对地基进行处理，这样可以使工程具有较好的经济性。
4）因为桩基具有较大抗拔能力和侧向刚度，所以它能够抵抗倾覆力矩和水平力，同时还能有效减轻地震带来的影响，对建筑物的安全起到了保护作用。
5）如果遇到了地基液化的情况，首先可以将桩穿过液化土层，使其能够稳定地层，这样就可以减轻或消除液化土对建筑物所造成的伤害，还可以保证建筑物在遇到各种荷载或者地震条件影响下的安全性。
三.桩基设计的分析1、计算单桩竖向极限承载力。
1）极限承载力的计算属于桩基设计的重要内容，在设计的时候，竖向承载力应满足以下规定：①如果建筑桩基设计是甲级，就应该利用单桩静载试验来确定极限承载力；②当桩基设计为乙级，并且具有简单的地质条件，就可以参照类似的工程条件进行桩基设计，同时还应该结合相应的原位试验等加以综合确定；③如果桩基为丙级时，就可以根据经验参数及原位测试等方式来进行确定。
第四章桩基础的设计和计算桩基础具有承载力高、稳定性好、沉降变形小、抗震能力强，以及能适应各种复杂地质条件的显著优点，是桥梁工程的常用基础结构。
在受到上部结构传来的荷载作用时，桩基础通过承台将其分配给各桩，再由桩传递给周围的岩土层。
当为低承台桩基础时，承台同时也将部分荷载传递给承台周边的土体。
由于桩基础的埋置深度更大，与岩土层的接触界面和相互作用关系更为复杂，所以桩基础的设计计算远比浅基础繁琐和困难。
本章主要依据《铁路桥涵地基和基础设计规范》TB 10002.5-2005（以下简称《铁路桥涵地基规范》）的相关规定介绍铁路桥涵桩基础的设计与计算。
第一节桩基础的设计原则设计桩基础时，应先根据荷载、地质及水文等条件，初步拟定承台的位置和尺寸、桩的类型、直径、长度、桩数以及桩的排列形式等，然后经过反复试算和比较将其确定下来。
在上述设计过程中，设计者必须注意遵守相关设计规范的基本原则和具体规定，因此，在讨论设计计算方法之前，先将桩基础的设计原则介绍如下。
一、承台座板底面高程的确定低承台桩基和高承台桩基在计算原理及方法上没有根本的不同，但将影响到施工难易程度和桩的受力大小，故在拟定承台座板底面高程时，应根据荷载的大小、施工条件及河流的地质、水文、通航、流冰等情况加以决定。
一般对于常年有水且水位较高，施工时不易排水或河床冲刷深度较大的河流，为方便施工，多采用高承台桩基。
若河流不通航无流冰时，甚至可以把承台座板底面设置在施工水位之上，使施工更加方便。
但若河流航运繁忙或有流冰时，应将承台座板适当放低或在承台四周安设伸至通航或流冰水位以下一定深度的钢筋混凝土围板，以避免船只、排筏或流冰直接撞击桩身。
对于有强烈流冰的河流，则应将承台底面置于最低流冰层底面以下且不少于0.25m处。
低承台桩基的稳定性较好，但水中施工难度较大，故多用于季节性河流或冲刷深度较小的河流。
若承台位于冻胀性土中时，承台座板底面应置于冻结线以下不少于0.25m处。
2024年注册岩土工程师（专业案例）下午试卷真题试卷及答案与解析一、以下各题的四个备选答案中只有一个符合题意，请给出主要案例分析或计算过程及计算结果。
请在30道题中选择25道题作答，如作答的题目超过25道题，则从前向后累计25道题止。
1 某砂土试样高度H=30cm，初始孔隙比e0=0．803，比重G s=2．71，进行渗透试验(见图)。
渗透水力梯度达到流土的临界水力梯度时，总水头差△h应为下列哪个选项?( )（A）13．7cm（B）19．4cm（C）28．5cm（D）37．6cm2 用内径8．0cm，高2．0cm的环刀切取饱和原状土试样，湿土质量m1=183g，进行固结试验后，湿土的质量m2=171．0g，烘干后土的质量m3=131．4g，土的比重G s=2．70，则经压缩后，土孔隙比改变量△e最接近下列哪个选项?( )（A）0．137（B）0．250（C）0．354（D）0．5033 某土层颗粒级配曲线见图，试用《水利水电工程地质勘察规范》(GB 50487—2024)，推断其渗透变形最有可能是下列哪一选项?( )（A）流土（B）管涌（C）接触冲刷（D）接触流失4 某新建铁路隧道埋深较大，其围岩的勘察资料如下：①岩石饱和单轴抗压强度R c=55MPa，岩体纵波波速3800m／s，岩石纵波波速4200m／s。
②围岩中地下水水量较大。
③围岩的应力状态为极高应力。
试问其围岩的级别为下列哪个选项?( )（A）I级（B）Ⅱ级（C）Ⅲ级（D）Ⅳ级5 甲建筑已沉降稳定，其东侧新建乙建筑，开挖基坑时，实行降水措施，使甲建筑物东侧潜水地下水位由一5．0m下降至一10．0m，基底以下地层参数及地下水位见图。
估算甲建筑物东侧由降水引起的沉降量接近于下列何值?( )（A）38mm（B）41mm（C）63mm（D）76mm6 从基础底面算起的风力发电塔高30m，圆形平板基础直径d=6m，侧向风压的合力为1 5kN，合力作用点位于基础底面以上10m处，当基础底面的平均压力为150kPa时，基础边缘的最大与最小压力之比最接近下列何值?(圆形板的反抗矩W=πd3／32)( )（A）1．10（B）1．13（C）1．20（D）1．257 某条形基础宽度2m，埋深1m，地下水埋深0．5m。
浅谈桩基设计中的群桩效应其承台底面土、桩间土、桩端以下土都参与工作，形成承台、桩、土相互影响共同作用。
桩顶荷载主要通过桩侧摩阻力传布到桩周和桩端土层中，产生应力重叠。
承台土反力也传布到承台以下一定范内的土层中，从而使桩侧阻力和桩端阻力受到干扰。
桩群中任一根桩的工作性状明显不同于孤立单桩，群桩承载力将不等于各单桩承载力之和，群桩沉降也明显地超过单桩。
1. 群桩效应的体现1.1 群桩抗侧摩阻力桩侧摩阻力只有在桩土间产生一定相对移的条件下才能充分发挥出来，并受到桩距、承台、桩长与承台宽度比、土性等因素的影响。
1.2 群桩的桩端阻力一般情况下桩端阻力随桩距减少而增大，同时也受到承台、土性与成桩工艺的影响。
1.3 群桩桩顶荷载的分配刚性承台群桩的桩顶荷载分配的规律一般是中心桩最小，角桩最大，边桩次之，其受到桩距、桩数、承台与上部结构综合刚度、土性的影响。
1.4 群桩沉降由于相邻桩应力的重叠导致桩端平面以下的应力水平提高和压缩层加深，因而群桩的沉降量和延续时间往往大于单桩，其受到桩数、桩距和长径比的影响。
1.5 群桩的破坏模式群桩的破坏模式分为桩群侧阻力的破坏和桩群端阻力的破坏，a）、桩群侧阻碍力的破坏分为桩土整体破坏和非整体破坏。
整体破坏是指桩、土形成整体，如同实体基础那样工作，破坏面受生了桩群外。
非整体破坏是指各桩的桩土之间产生相对移，破坏面发生于各桩侧面。
b）、桩端阻力的破坏可分为整体剪切、局部剪切、冲剪三种模式。
2 群桩整体强度的计算方法群桩基础的整体破坏和实体深埋基础相同。
极限承载力等于桩尖平面处，以桩群外包尺寸决定的面积上的极限承载力与桩周边土的极限抗剪强度之和。
式中N—桩基础上作用的上部结构荷重，kN；P—桩台及桩台上覆土的重量（常年地下水以下按有效重度计算），kN；G—桩及桩问土的总重量（常年地下水以下按有效重度计算），kN；K—安全系数。
根据τμ及Pu取值的可靠程度取值；τμ——桩身穿过土层的平均单不排水抗剪强度，kPa；Pu——桩尖处土层的单，kPa：a，b——群桩外的长度和宽度，m：l——自承台底面算起的桩有效长度.m。
