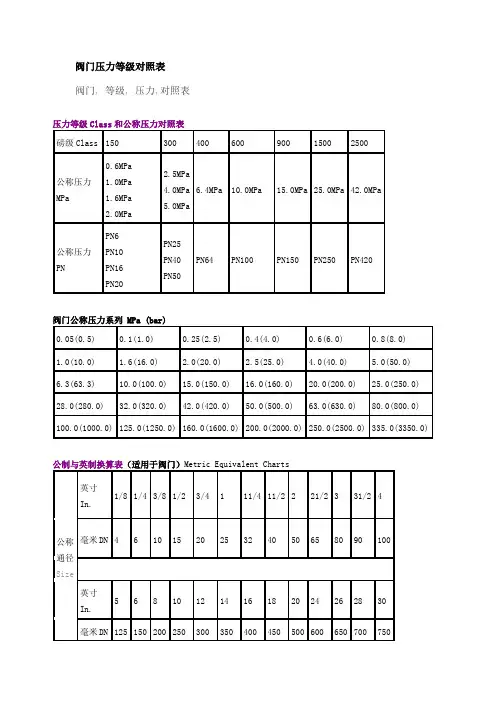

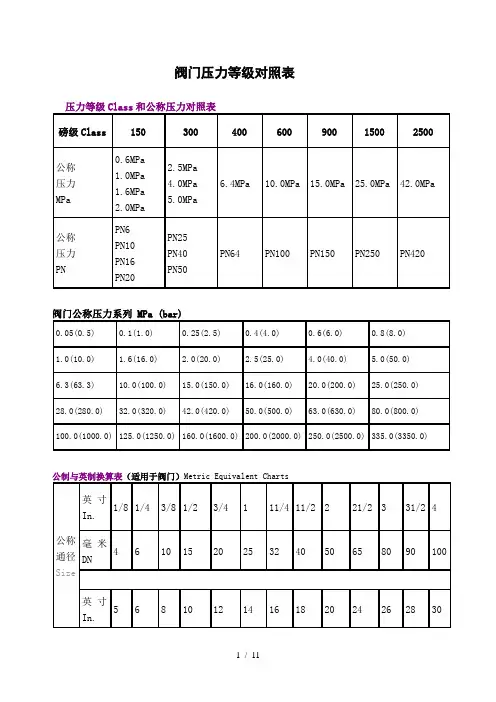

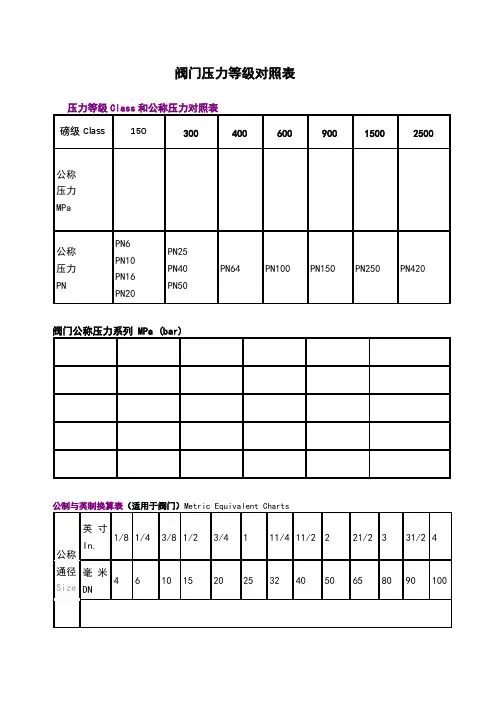

阀门压力等级对照表压力等级Class和公称压力对照表磅级Class15030040060090015002500公称压力MPa 0.6MPa1.0MPa1.6MPa2.0MPa2.5MPa4.0MPa5.0MPa6.4MPa10.0MPa15.0MPa25.0MPa42.0MPa公称压力PN PN6PN10PN16PN20PN25PN40PN50PN64PN100PN150PN250PN420阀门公称压力系列 MPa (bar)0.05(0.5)0.1(1.0)0.25(2.5)0.4(4.0)0.6(6.0)0.8(8.0)1.0(10.0) 1.6(16.0)2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)6.3(63.3)10.0(100.0)15.0(150.0)16.0(160.0)20.0(200.0)25.0(250.0) 28.0(280.0)32.0(320.0)42.0(420.0)50.0(500.0)63.0(630.0)80.0(800.0) 100.0(1000.0)125.0(1250.0)160.0(1600.0)200.0(2000.0)250.0(2500.0)335.0(3350.0)公制与英制换算表（适用于阀门）Metric Equivalent Charts英寸In.1/81/43/81/23/4111/411/2221/2331/24毫米DN 4610152025324050658090100公称通径Size英寸In.56810121416182024262830毫米125150200250300350400450500600650700750 DN英寸32343642485460647280848896 In.毫米8008509001050120013501500DN阀门型号编制方法阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

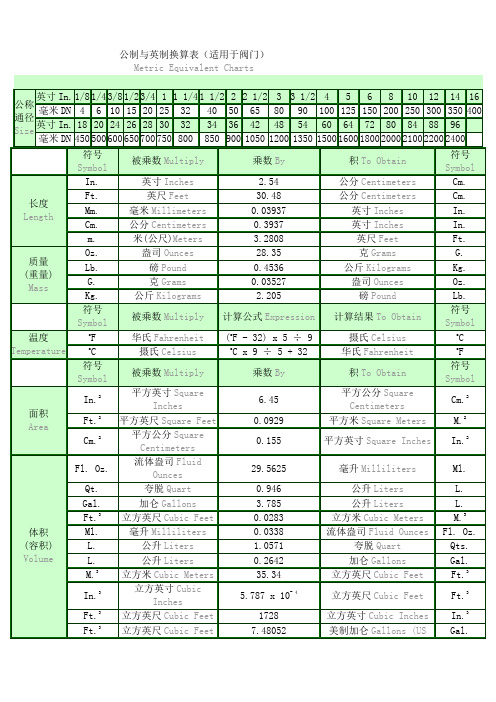

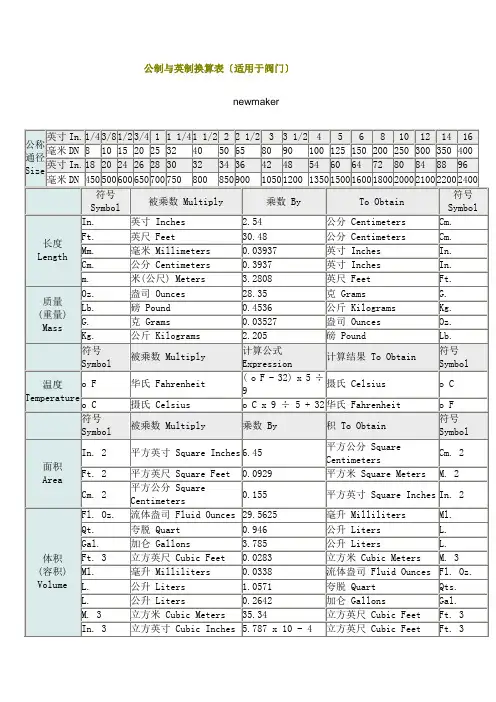

公制与英制换算表（适用于阀门）Metric Equivalent Charts
攻螺纹前钻底孔直径和深度的确定以及孔口的倒角
（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起
并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。
底孔的直径可查手册或按下面的经验公式计算：
脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）
塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）
（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，
盲孔的深度可按下面的公式计算：
孔的深度=所需螺纹的深度+0.7d。
阀门压力等级对照表阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。
这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
阀门的型号编制方法（JB 308-1975）（1）类型代号用汉语拼音字母表示（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。
（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。
（3）连接形式代号用阿拉伯数字表示（阀门连接形式代号）注：焊接包括对焊和承插焊。
(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号(4-9)疏水阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。
公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。
1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

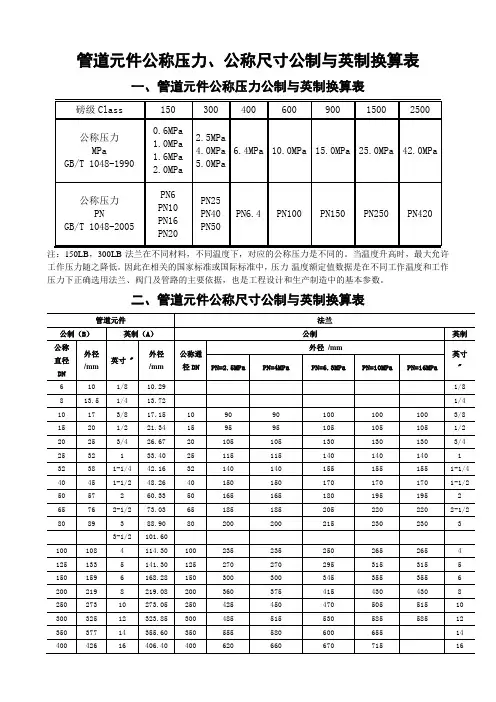

管道元件公称压力、公称尺寸公制与英制换算表
一、管道元件公称压力公制与英制换算表
注：150LB，300LB法兰在不同材料，不同温度下，对应的公称压力是不同的。
当温度升高时，最大允许工作压力随之降低。
因此在相关的国家标准或国际标准中，压力-温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管路的主要依据，也是工程设计和生产制造中的基本参数。
二、管道元件公称尺寸公制与英制换算表
备注：1 英寸=25.4 毫米=8 英分=1 ANSI（美制） 1 bar=0.1 MPa=14.5 psi 法兰外径参照平面、突面、凹凸面整体钢制法兰数据编入表中，对于其它种类法兰外径仅供参考。
标准规范设计与制造结构长度APl600、ANSI B16.34 E101 ANSI B16.0、E101压力-温度等级试验与检验ANSI B16.34、E101 APl598、E101用途磅级高温高压电站闸阀适用于ANSI CLass1500-3500，工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。
适用介质为：水、油品、蒸汽等。
操作方式有：手动、齿轮传动、电动等。
结构优势与特点● 阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
支管两端为焊接连接，适应不同的接管要求。
● 闸板和阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，运动密封面硬度高，耐磨、耐高温、耐腐蚀，抗擦伤性能好、使用寿命长。
● 阀杆经调质和表面氮化处理，有良好抗腐蚀性和抗擦伤性。
● 制造按ANSI Bl6.34、E101标准，可与进口设备直接配套使用。
● 电动阀门的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。
除就地操作外，还可进行远距离操作。
主要零件材料零件名称材料牌号阀体WCB25 WC6 12CrlMoV WC9 12Cr1MoV阀盖WCB35 WC6 12CrlMoV WC9 12Cr1MoV支架WCB25 WCB25 WCB 25阀瓣WCB25 WC6 25Cr2MoV WC9 25Cr2MoV阀杆2Crl3 38CrMoAL 25Cr2MOV 38CrMoAL 25Cr2MoV阀座25 304 304 密封环(垫片) 包覆垫、增强柔性石墨填料增强柔性石墨阀杆螺母ZQAL9-4主要外形尺寸及连接尺寸型号规格In 电装型号主要外形尺寸及连接尺寸(mm) 重量(Kg)d l H H1 Do L1 L2260Y- 1500Lb 21/256 254 671 200 483 64 305 692 200 584 84 406 790 230 985 100 483 875 260 1266 126 559 1055 360 2123 8 158 711 1148 410 377Z60Y-2000Lb 21/250 330 640 200 503 60 368 690 230 824 80 457 806 260 1345 96 533 984 360 1746 118 610 1090 410 338 21/246 330 639 200 70 3 54 368 680 230 90260Y-2500Lb 4 70 457 805 260 1425 86 533 965 410 1916 104 610 1070 260 339260Y- 3500Lb 3 44 446 745 300 1964 56 540 860 200 283Z960Y-1500Lb 21/2SMC-04 64 254 520 262 200 140 243 933 SMC-04 56 305 523 262 508 140 243 1104 SMC-03 84 406 599 319 305 198 281 168SMC-00 599 320 508 400 555 208 5 SMC-03 100 483 678 319 305 198 281 189SMC-00 678 320 305 400 555 232 6 SMC-O 126 559 793 389 305 410 565 358SMC-1 793 402 305 420 555 444 8SMC-O158 711813 389 305 410 565 517 SMC-1 813 414 305 420 655 561 10 SMC-2 200 864 998 490 457 440 688 852SMC-1 988 464 305 420 655 82312 SMC-1250 9911141 514 305 420 655 1122 SMC-2 1156 560 457 440 688 115014 SMC-3 280 1067 1249 656 610 690 1765 16 SMC-3 318 1194 1351 697 610 690 2429 18 SMC-3 360 1346 1535 710 610 690 2454SMC-4 1540 760 610 715 2524 20 SMC-3 406 1473 1726 820 610 690 3334SMC-4 1731 890 610 715 3380 22 SMC-3 450 1600 1921 854 610 690 4409SMC-4 1926 945 610 715 4648Z960Y- 2000Lb 21/2SMC-04 50 330 540 262 200 140 243 2023 SMC-03 60 368 558 294 508 198 332 1404 $MC-00 80 457 654 320 305 400 555 245 5SMC-0096 533780 340 305 400 555 280 SMC-O 780 389 305 410 565 3236 SMC-O 118 610 830 389 305 410 565 4198 SMC-O148 762960 389 305 410 565 626 SMC-1 960 418 305 420 655 715型号规格 in 电装型号主要外形尺寸及连接尺寸(mm)重量 (Kg) d L H H1D0L1L2Z960Y- 2000Lb10 SMC-1 180 914 1020 480 305 420 655 1020SMC-2 1024 485 457 440 688 1050 12 SMC-2 222 1041 1150 600 457 440 688 1320SMC-3 1166 650 610 690 1358 14 SMC-2 254 1118 1230 640 457 440 688 1810SMC-3 1240 690 610 690 1840 16SMC-3294 12451330 720 610 690 2270 SMC-4 1350 740 610 715 2300 21/2SMC-03 46 330 533 309 508 198 332 143Z960Y- 2500LbSMC-04 533 262 200 140 243 116 3SMC-0354 368549 287 508 198 332 160 SMC-04 549 240 200 140 243 134 4SMC-0370 457644 309 508 198 332 251 SMC-O 653 389 305 410 565 294 5 SMC-00 86 533 760 360 305 400 555 324SMC-O 774 389 305 410 565 341 6 SMC-00 104 6100 850 360 305 400 555 479SMC-O 861 389 305 410 565 564 8 SMC-O 130 762 847 389 305 410 565 725SMC-1 860 414 305 420 655 750 10 SMC-1 162 914 1021 418 305 420 655 1152SMC-3 1050 500 610 690 1220 12SMC-2210 10411125 660 457 440 688 1520 SMC-3 1149 720 610 690 1558 14 SMC-3 234 1118 1221 720 610 690 186916 SMC-3264 12451390 720 610 690 2826 SMC-4 1395 790 610 715 3084Z960Y- 3500Lb3SMC-0344 440620 297 508 198 332 269 SMC-00 623 336 305 400 555 305 4 SMC-00 56 540 721 336 305 400 555398, SMC-O 730 370 305 410 555 437 5 SMC-O 74 616 796 370 305 410 565 507SMC-1 796 405 305 420 655 592 6 SMC-O 88 692 857 370 305 410 565 605SMC-1 857 405 305 420 655 691 8 SMC-1 116 846 1041 405 305 420 655 1088SMC-2 1051 445 457 440 688 1179 10SMC-2142 10001197 445 457 440 888 1733 SMC-3 1207 496 610 690 2031 12 SMC-3 174 1124 1338 496 610 690 2708 ]4 SMC-4 196 1219 1455 670 610 715 3180SMC-3 1440 600 610 690 3131 18 SMC-4 252 1499 1915 780 610 715 4560型号规格in 齿轮装置型号主要外形尺寸及连接尺寸(mm)重量(Kg)d L H H1G D0Z560Y- 1500Lb8 BA-1 158 711 813 325 427 460 418 10 BA-1 200 841 998 450 427 460 725 12 BA-2 250 991 1156 475 512 610 1036 14 BA-3 280 1067 1287 507 554 760 1358 16 BA-3 318 1194 1413 581 554 760 1777 18 BA-3 360 1346 1535 615 554 760 2359Z560Y- 1500Lb 20 BA-3 406 1473 1726 720 554 760 3243 22 BA-3 450 1600 1926 753 554 760 4010 8BA-0148 762935 250 357 310 602 BA-1 945 260 427 460 625 10 BA-1 180 914 1050 410 427 460 836Z560Y- 2000LbBA-2 1050 480 512 610 886 12BA-2222 10411150 480 512 610 1187 BA-3 1166 520 554 760 1265 14BA-2254 11181231 523 512 610 1475 BA-3 1240 540 554 760 1579 16 BA-2 294 1245 1330 530 512 610 1990BA-3 1350 560 554 760 21002560Y- 2500Lb6 BA-O 127 610 928 210 357 310 340 8 BA-O 130 762 851 334 357 310 617BA-1 851 354 427 460 648 10 BA-1 162 914 1031 454 427 460 1023BA-2 1031 434 512 610 1086 12BA-2210 10411166 495 512 610 1415 BA-3 1180 500 554 760 1488 14BA-2234 11181217 523 512 610 1684 BA-3 1227 562 554 760 178716 BA-2264 12451381 545 512 610 2318 BA-3 1381 573 554 760 2428Z560Y- 3500Lb5BA-O74 616774 251 357 310 391BA-1 774 271 427 460 4176 BA-O 88 692 857 251 357 310 493BA-1 857 271 427 460 9168 BA-1 116 846 1041 271 427 460 916BA-2 1051 341 512 610 152710 BA-2 142 1000 1197 341 512 610 1527BA-3 1207 385 554 760 162912 BA-2 174 1124 1338 341 512 610 2197BA-3 1348 385 554 760 2309型号规格in 齿轮装置型号主要外形尺寸及连接尺寸(mm) 重量(Kg)d L H H1G D0Z560Y- 1500Lb8 BA-1 158 711 813 325 427 460 418 10 BA-1 200 841 998 450 427 460 725 12 BA-2 250 991 1156 475 512 610 1036 14 BA-3 280 1067 1287 507 554 760 1358 16 BA-3 318 1194 1413 581 554 760 1777 18 BA-3 360 1346 1535 615 554 760 2359Z560Y- 1500Lb 20 BA-3 406 1473 1726 720 554 760 3243 22 BA-3 450 1600 1926 753 554 760 4010Z560Y- 2000Lb8 BA-0 148 762 935 250 357 310 602BA-1 945 260 427 460 625 10 BA-1 180 914 1050 410 427 460 836BA-2 1050 480 512 610 886 12BA-2222 10411150 480 512 610 1187 BA-3 1166 520 554 760 1265 14BA-2254 11181231 523 512 610 1475 BA-3 1240 540 554 760 157916 BA-2294 12451330 530 512 610 1990 BA-3 1350 560 554 760 21002560Y- 2500Lb6 BA-O 127 610 928 210 357 310 340 8BA-O130 762851 334 357 310 617 BA-1 851 354 427 460 648 10 BA-1 162 914 1031 454 427 460 1023BA-2 1031 434 512 610 1086 12 BA-2 210 1041 1166 495 512 610 1415BA-3 1180 500 554 760 1488 14 BA-2 234 1118 1217 523 512 610 1684BA-3 1227 562 554 760 1787 16 BA-2 264 1245 1381 545 512 610 2318BA-3 1381 573 554 760 2428 5BA-O74 616774 251 357 310 391 BA-1 774 271 427 460 417 6 BA-O 88 692 857 251 357 310 493Z560Y- 3500LbBA-1857 271 427 460 916 8BA-1 1168461041 271 427 460 916 BA-21051 341 512 610 1527 10BA-2 14210001197 341512 610 1527 BA-31207 385 554 760 1629 12BA-2 17411241338 341 512 610 2197 BA-313483855547602309磅级和公称压力对照表常用压力算单位换算表00000000000000000000000000000000000000。
