消防报警器操作说明

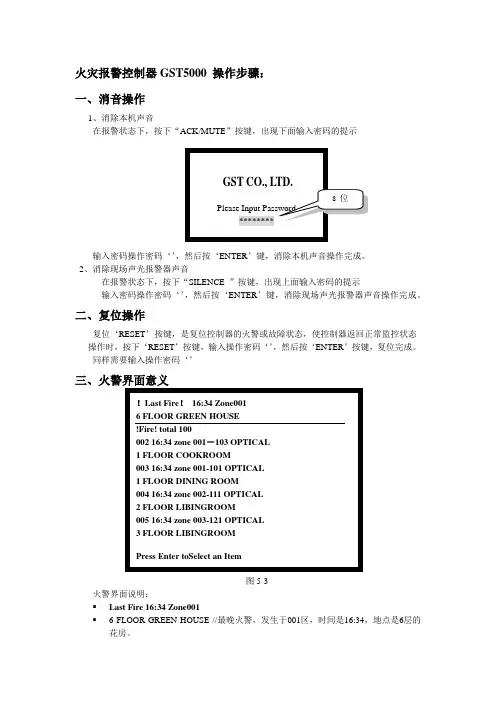

火灾报警控制器GST5000 操作步骤：一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除本机声音操作完成。

2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除现场声光报警器声音操作完成。

二、复位操作复位‘RESET’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET’按键，输入操作密码‘’，然后按‘ENTER’按键，复位完成。

同样需要输入操作密码‘’三、火警界面意义！Last Fire！16:34 Zone0016 FLOOR GREEN HOUSE!Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL3 FLOOR LIBINGROOMPress Enter toSelect an Item图5-3火警界面说明：▪Last Fire 16:34 Zone001▪ 6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。

▪!Fire! total 100//火警总数▪002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型▪ 2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型▪ 3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。

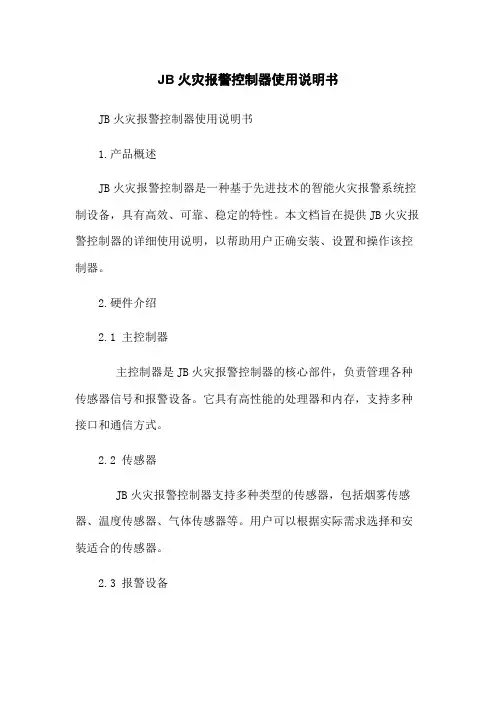

JB火灾报警控制器使用说明书JB火灾报警控制器使用说明书1.产品概述JB火灾报警控制器是一种基于先进技术的智能火灾报警系统控制设备，具有高效、可靠、稳定的特性。

本文档旨在提供JB火灾报警控制器的详细使用说明，以帮助用户正确安装、设置和操作该控制器。

2.硬件介绍2.1 主控制器主控制器是JB火灾报警控制器的核心部件，负责管理各种传感器信号和报警设备。

它具有高性能的处理器和内存，支持多种接口和通信方式。

2.2 传感器JB火灾报警控制器支持多种类型的传感器，包括烟雾传感器、温度传感器、气体传感器等。

用户可以根据实际需求选择和安装适合的传感器。

2.3 报警设备JB火灾报警控制器支持多种类型的报警设备，包括声光报警器、方式报警器、短信报警器等。

用户可以根据需要连接适当的报警设备。

3.安装和设置3.1 安装要求在安装JB火灾报警控制器之前，用户必须满足一些基本要求，包括可靠的电源供应、适当的安装位置和合适的线缆布置。

3.2 安装步骤1.准备必要的工具和材料。

2.安装主控制器和相关的传感器设备。

3.连接传感器和报警设备到主控制器。

4.确保所有连接正确并牢固。

5.接通电源并进行必要的设置。

4.系统配置4.1 网络设置JB火灾报警控制器支持以太网连接和无线网络连接。

用户可以根据实际环境选择合适的网络连接方式，并进行相应的设置。

4.2 报警策略配置用户可以根据自己的需求配置报警策略，包括触发报警条件、报警优先级、报警通知方式等。

5.系统操作5.1 系统启动当JB火灾报警控制器正确安装并设置完成后，用户可以启动系统并监控火灾报警状态。

5.2 报警处理当系统检测到火灾报警时，用户需要及时采取相应的处理措施，包括确认报警信息、通知相关人员、执行紧急撤离等。

6.系统维护6.1 定期检查用户应定期检查和维护JB火灾报警控制器及相关设备，以确保其正常工作。

6.2 故障处理当JB火灾报警控制器发生故障时，用户需要根据故障代码和提示信息进行故障排除和修复。

火灾报警控制器(连动型)使用手册目录一．系统概述二．系统接线图三．设备简介四．面板功能五．开机六．用户的登录操作七．系统的特殊功能按键八．中文输入法说明九．菜单功能一览表十．系统配置（1）时间设置（2）区域设置、楼栋设置、楼层设置（3）联网设置（4）密码设置（5）复示盘设置（6）电源设置（7）打印机设置（8）系统更名（9）LCD定时关闭（10）接口板设置（11）探测器／模块设置（12）设备类型添加（13）系统联动设置（14）区中联动设置（15）栋中联动设置（16）层中联动设置（17）房中联动设置（18）复合联动设置（19）手控盘设置十一．操作（1）消音（2）恢复（3）机检（4）一般联动禁／允（5）远音联动禁／允（6）总线手控禁／允（7）单点测试（8）单点测试启／停（9）自动登录（10）隔离当前报警（11）查询当前隔离（12）取消全部隔离十二．历史查询（1）历史火警（2）历史故障（3）历史请求／反馈（4）历史操作（5）历史删除十三．报警功能十四．总线联动功能简介十五．多线联动功能简介十六．特殊操作简介（1）CF数据备份（2）CF数据载入（3）总线质量检查（4）文件复位（5）统计（6）LCD刷新率调整十七．版本查询及系统运行信息附录：设备类型表一.系统概述JB-QGL-2100A豪华型是我公司自主研制开发的新型总线制火灾报警控制器。

它具备以下特性：采用新一代高速微处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍采用10.4”（640X480点阵）16灰度级中文液晶（LCD）－立柜或琴台式7.4”（640X480点阵）16灰度级中文液晶（LCD）－壁挂式操作界面采用仿Windows菜单及窗口界面使用标准PS/2计算机键盘、鼠标做为现场编程设备，操控灵活方便提供拼音中文输入法和区位码中文输入法，实现自由中文输入使用智能存储卡（选配），可复制或恢复系统的设置文件和历史文件，方便设备维护采用两总线智能报警联动模式，每个回路可连接：①198个智能探测器或②99个智能探测器＋99个智能模块配备多个高速CAN总线接口，数据传输高速可靠配备USB接口，可与PC机进行直接的数据交互超大系统容量，最大单机容量：①15,840报警点②7,920报警点＋7,920控制点支持20台JB-QGL-2100A豪华型无主多机互联，组网后最大系统容量：③316,800报警点④158,400报警点＋158,400控制点可扩展多线联动控制单元，最大容量4000点超大当前报警容量：火警、请求、反馈、故障各500条具备运行历史记录功能，历史火警、历史请求、历史反馈、历史故障、历史操作各1000用户可自定义设备类型，方便系统集成引入虚拟接口板的概念，实现通用语义的联动运算具备模块的手动单点启动／停止功能具备探测器／模块的单点测试功能可连接中文打印机即时打印系统状态可接入区域显示盘、楼栋显示盘或楼层显示盘可连接CRT中文图文终端直观显示发生火警、故障的部位可实行用户的分级管理，给不同级别的用户提供不同级别的系统操作权限系统可在现场进行软件升级执行GB4717－93国家标准执行GB16806－97《消防联动控制设备通用技术条件》国家标准二.系统接线图三.设备简介为了让您熟悉本系统的运作，下面简要的介绍一下本系统的构成。

火灾报警控制器使用方法1.开机：用钥匙打开控制器面板，确认电源正确连接后，将机内电源开关拨到左边（ON），控制器即进入开机过程。

当控制器自检完毕后按任意键进入监控界面，屏幕上显示“系统监控中…”。

2.手动报警：当有人员发现火灾时，应迅速按下墙壁上的手动报警器启动声光报警，提醒人员尽快撤离火灾现场。

当火警被排除后，用手报复位钥匙将手动报警器复位。

（主机复位详见“主机操作”）。

3.主机操作：控制器面板上共有23个按键，其中4个可独立于菜单键进行直接操作，分别是消音、复位等。

消音键用于使主机报警声消除，同时旁边指示灯提示已处于消音状态。

复位键用于在排除火灾后是主机从报警状态恢复到正常监控状态。

注：必须将手动报警器复位后，主机才能正常复位。

主机复位须密码进入密码为：“1234”。

4.火灾监控模块监控位置在主机上有详细记录，当自动监控到火灾并报警后，主机显示器将显示报警模块的详细位置（即火灾发生处），到时应仔细观察主机给出的地理位置并迅速赶往火灾现场。

5.注意：在正常情况下，除了上述几项外，禁止非专业人员进行其他操作，以防监控器发生故障无法正常监控火灾情况。

6.关机：开机过程中不能立即进行关机操作，关机时将机内电源开关拨到右边（OFF），控制器进入关机程序。

注意：不要试图切断电源来进行关机，此时控制器将进入备电供电状态，那样是不能关闭控制器的。

备电供电时随着电力下降会引起备电故障报警。

如仍不关闭电源，将造成系统的工作不正常，甚至会造成电池不可修复的损坏。

7.消防水泵启动：一般情况下，在发生火灾后，监控器将自动启动消防水泵。

如需要手动启动，应按菜单→联动操作→手动启动→选择设备启动，选择按设备启动后，先进入消防设备类型菜单。

选择消防水泵，界面上会出现可控制的消防水泵的地址编号，用光标键移动光标来选择号码，按“F1”键进行启动。

（没有安装消防水泵的不需要进行此操作）8.误报警：确认误报警原因并排除后，按复位操作使控制器恢复正常状态。

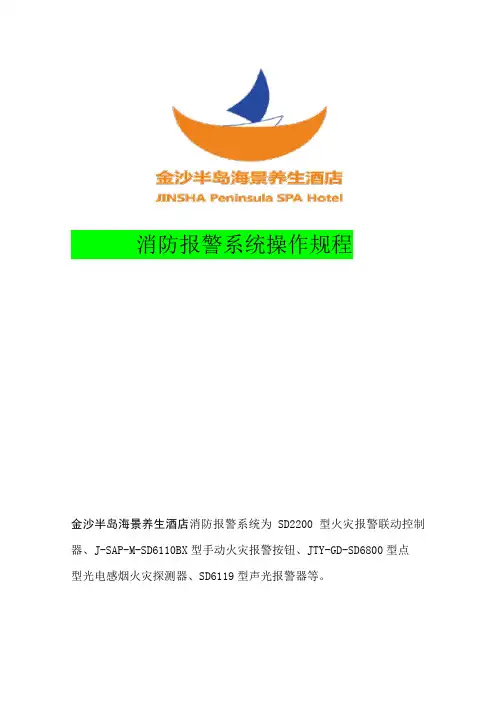

消防报警系统操作规程金沙半岛海景养生酒店消防报警系统为SD2200型火灾报警联动控制器、J-SAP-M-SD6110BX型手动火灾报警按钮、JTY-GD-SD6800型点型光电感烟火灾探测器、SD6119型声光报警器等。

二、控制器的操作使用1、系统开机运行当系统通电开机，前3秒钟系统引导数码管为随机状态，而后系统进行2钞钟灯检，同时进入主画面。

2、键盘及开关操作1）屏幕操作键盘在主站液晶屏右方有F1至F8键，依次对应屏幕菜单各功能。

F1键：屏蔽→设置→释放F2键：查询→按时间→按地址F3键：检查→灯检→自检F4键：档案→登记表→屏蔽表F5键：登记→地址→子站F6键：时钟→日期→时间F7键：联动→启动→停止F8键：声光→启动→停止在任意时刻均可按下选择功能，重复多次按下功能键，将循环显示所选功能，选中后按“确认”键进入功能操作。

2）数字键盘在控制器面板上有一组数字输入键盘。

数字“0”至“9”键：配合功能操作时，输入数字用。

“确认”键：当选定一个功能后，按“确认”键确认执行；当输入一组数据后，按“确认”键确定执行。

“消音”键：当控制器报警或故障后，按“消音”键消音。

“复位”键：按下此键后，控制器复位（输入密码“1111”）。

“*”键：按下此键后，在液晶屏三个分屏功能区标题处将有一个绿色方块，连续按此键，绿色方块在三个区上循环显示，用以选中一个功能区，进行操作。

“→”与“←”键：对选中的功能进行上下翻屏操作。

3、状态指示灯火警指示灯：当系统出现火警信号时，火警指示灯亮并伴有火警音响。

待系统复位时指示灯熄灭，同时火警音响消失。

联动指示灯：当系统开始实施启动联动设备时，该指示灯亮。

故障指示灯：系统出现故障信号时，故障指示灯亮，并伴有故障音响。

待故障消除后指示灯熄灭，同时故障音响消失。

巡检指示灯：当系统正常巡检时指示灯周期性闪亮。

在系统开机通电或复位初始化的数分钟，该灯可能会出现较长周期的闪亮；当系统通讯出现故障时该指示灯常亮或常灭。

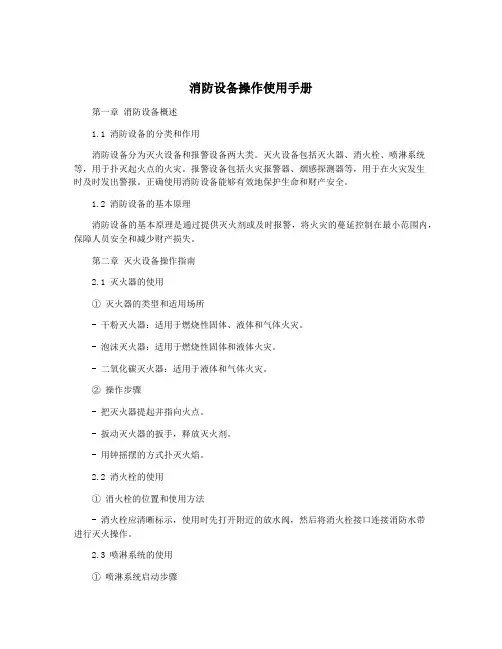

消防设备操作使用手册第一章消防设备概述1.1 消防设备的分类和作用消防设备分为灭火设备和报警设备两大类。

灭火设备包括灭火器、消火栓、喷淋系统等，用于扑灭起火点的火灾。

报警设备包括火灾报警器、烟感探测器等，用于在火灾发生时及时发出警报。

正确使用消防设备能够有效地保护生命和财产安全。

1.2 消防设备的基本原理消防设备的基本原理是通过提供灭火剂或及时报警，将火灾的蔓延控制在最小范围内，保障人员安全和减少财产损失。

第二章灭火设备操作指南2.1 灭火器的使用① 灭火器的类型和适用场所- 干粉灭火器：适用于燃烧性固体、液体和气体火灾。

- 泡沫灭火器：适用于燃烧性固体和液体火灾。

- 二氧化碳灭火器：适用于液体和气体火灾。

② 操作步骤- 把灭火器提起并指向火点。

- 扳动灭火器的扳手，释放灭火剂。

- 用钟摇摆的方式扑灭火焰。

2.2 消火栓的使用① 消火栓的位置和使用方法- 消火栓应清晰标示，使用时先打开附近的放水阀，然后将消火栓接口连接消防水带进行灭火操作。

2.3 喷淋系统的使用① 喷淋系统启动步骤- 当发生火灾时，自动或手动启动喷淋系统。

- 喷淋系统将自动喷水，扑灭火灾。

第三章报警设备操作指南3.1 火灾报警器的使用① 火灾报警器的类型和使用场合- 烟感探测器：能够探测到烟雾，发出警报。

- 火焰探测器：能够探测到火焰，发出警报。

3.2 火灾报警器的操作① 火灾报警器的监控和维护- 定期检查火灾报警器的工作状态，保证其正常运行。

- 如发现报警器故障，及时修理或更换。

第四章应急演练及常见火灾处理方法4.1 应急演练① 定期组织消防演练，提高员工的火灾应急处理能力。

② 对发现的火灾进行实际处理演练，提高员工的火灾处置技能。

4.2 常见火灾处理方法① 电气火灾处理- 关闭电源。

- 使用二氧化碳灭火器扑灭火灾。

② 油类火灾处理- 使用泡沫灭火器扑灭火灾。

③ 人员被困处理- 使用急救设备救出被困人员。

结语通过本手册的学习，可以使员工了解消防设备的种类和基本操作方法，提高员工在火灾发生时的应急处理能力，有效预防和控制火灾的发生，维护人员生命和财产安全。
