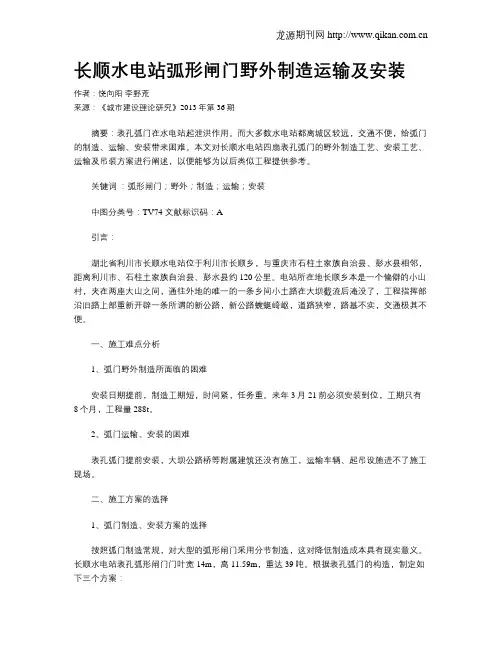

长顺水电站弧形闸门野外制造运输及安装

作者：饶向阳 李野荒

来源：《城市建设理论研究》2013年第36期

摘要：表孔弧门在水电站起泄洪作用。而大多数水电站都离城区较远，交通不便，给弧门的制造、运输、安装带来困难。本文对长顺水电站四扇表孔弧门的野外制造工艺、安装工艺、运输及吊装方案进行阐述，以便能够为以后类似工程提供参考。

关键词 ：弧形闸门；野外；制造；运输；安装

中图分类号：TV74 文献标识码：A

引言：

湖北省利川市长顺水电站位于利川市长顺乡，与重庆市石柱土家族自治县、彭水县相邻，距离利川市、石柱土家族自治县、彭水县约120公里。电站所在地长顺乡本是一个偏僻的小山村，夹在两座大山之间，通往外地的唯一的一条乡间小土路在大坝截流后淹没了，工程指挥部沿旧路上部重新开辟一条所谓的新公路，新公路蜿蜒崎岖，道路狭窄，路基不实，交通极其不便。

一、施工难点分析

1、弧门野外制造所面临的困难

安装日期提前，制造工期短，时间紧，任务重。来年3月21前必须安装到位，工期只有8个月，工程量288t。

2、弧门运输、安装的困难

表孔弧门提前安装，大坝公路桥等附属建筑还没有施工，运输车辆、起吊设施进不了施工现场。

二、施工方案的选择

1、弧门制造、安装方案的选择

按照弧门制造常规，对大型的弧形闸门采用分节制造，这对降低制造成本具有现实意义。长顺水电站表孔弧形闸门门叶宽14m，高11.59m，重达39吨。根据表孔弧门的构造，制定如下三个方案： 龙源期刊网

方案一：弧门分成3节，下节、中节的尺寸为14m×4m，上节尺寸为14m×3.59m下节重达14吨（表孔弧门下部分水平梁比上部密）。

王圪堵水库枢纽工程大坝填筑施工方案

1.概况

王圪堵水库枢纽工程大坝填筑包括坝体填筑458.7万m3、右坝肩管理区5.3万m3，总计464.0万m3，左坝肩削坡78.2万m3，利用76.2万m3，总计划填筑521天，则坝体填筑月最大强度32万m3/月，日强度达12577m3/天。

坝体填筑计划工期17个月，2010年8月开始填筑至2012年的6月底。2011年6月底全坝段填筑到1028m高程，满足1028m高程的度汛要求。2012年6月底大坝填筑设计高程1054.0m后，预留预沉降高度0.4m，主河床坝段填筑至1054.4m高程，2012年底前修筑坝顶道路等工程。

坝体填筑按区、段、单元划分进行，坝面分三区，即：左岸坝肩填筑区、右岸坝肩填筑区、河床段区，每区分为三个独立工作面。先施工左、右坝肩段，再施工河床段。按照不同高程设上坝道路。

2.坝体填筑进度安排

2．1施工总体进度安排

按照设计要求，坝基开挖1006m高程，换填干净砂至1008m高程，作为大坝填土建基面。根据总进度计划和现场相关条件，2010年8月开始填筑右岸坝0+475~坝0+720坝段。9月开始填筑左岸坝0+135~坝0+350坝段，达到1014m高程。上游起小断面挡水，下游为防渗墙施工提供工作面，10月底截流后，加快

纵向围堰拆除及河床段坝基开挖，为2011年大坝全断面填筑创造有利条件。

2.2主要节点工期

2010年10月底大坝截流，大坝左右坝段填筑高程达到1014m高程。

2010年11月底坝体上游小断面填筑高程达到1021m高程。

2011年6月30日大坝全断面填筑高程达到1028m满足度汛水位高程

2012年6月30日大坝填筑完工。

3 坝体填筑施工方法

3.1坝体填筑施工道路布置

3.1.1上坝道路布置采用岸坡与坝坡相结合的布置方式，上坝道路按双车道设计，两岸上坝主干道路面宽7m，最大纵坡控制在10%左右；坝体下游坡面的临时上坝道路路面宽7m，最大纵坡控制在10%以下。
