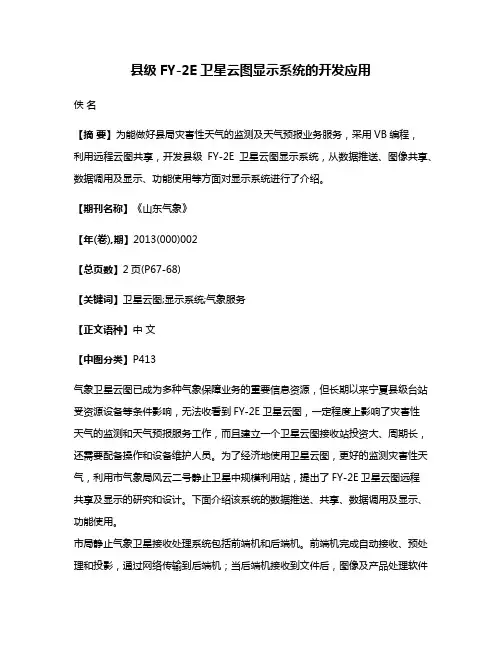

县级FY-2E卫星云图显示系统的开发应用佚名【摘要】为能做好县局灾害性天气的监测及天气预报业务服务，采用VB编程，利用远程云图共享，开发县级FY-2E卫星云图显示系统，从数据推送、图像共享、数据调用及显示、功能使用等方面对显示系统进行了介绍。
【期刊名称】《山东气象》【年(卷),期】2013(000)002【总页数】2页(P67-68)【关键词】卫星云图;显示系统;气象服务【正文语种】中文【中图分类】P413气象卫星云图已成为多种气象保障业务的重要信息资源，但长期以来宁夏县级台站受资源设备等条件影响，无法收看到FY-2E卫星云图，一定程度上影响了灾害性天气的监测和天气预报服务工作，而且建立一个卫星云图接收站投资大、周期长，还需要配备操作和设备维护人员。
为了经济地使用卫星云图，更好的监测灾害性天气，利用市气象局风云二号静止卫星中规模利用站，提出了FY-2E卫星云图远程共享及显示的研究和设计。
下面介绍该系统的数据推送、共享、数据调用及显示、功能使用。
市局静止气象卫星接收处理系统包括前端机和后端机。
前端机完成自动接收、预处理和投影，通过网络传输到后端机；当后端机接收到文件后，图像及产品处理软件自动打开投影文件，并且自动完成数据入库。
将后端机生成的云图图像自动保存并推送至服务器上（图1）。
在后端机打开静止气象卫星接收处理软件，选择“设置”菜单下的“自动保存图像设置”。
当选择此功能后出现如下对话框（图2）。
根据需求，勾选投影ID，此处针对每一种投影ID进行设置（投影ID对应前端机投影程序中的每一种ID设置）。
对每一种ID设定是否生成图像以及图像的类型。
选择图像格式，每一个ID最多生成7种图像。
设置图像保存的路径，此处写入市气象局服务器FTP地址。
但需要注意的是：（1）此路径必须存在；（2）此路径下必须包含IMGPJ1，IMGPJ2，····，IMGPJ10子目录。
这些子目录分别保存不同投影ID的图像，以便用户浏览。

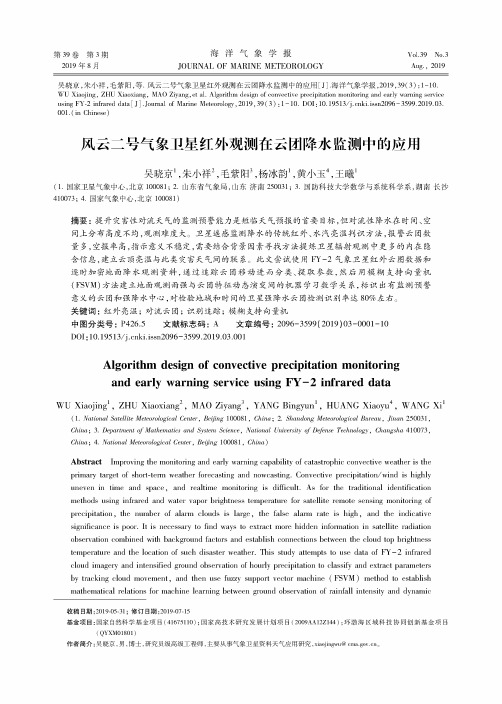

第39卷第3期2019年'月海洋气象学报JOURNAL OF MARINE METEOROLOGYVol.39No.3Aug.,2019吴晓京，朱小祥,毛紫阳，等.风云二号气象卫星红外观测在云团降水监测中的应用"J].海洋气象学报,2019,39(3):1-10, WU Xiaojing,ZHU Xiaoxiang,MAO Ciyang,et al.Algorithm design of convective precipitation monitoring and early warning service using FY-2infrared data[ J].Journal X Marine Meteorology,2019,39(3):1-10.DOI：10.19513/W0iyn2096-3599.2019.03. 001.(in Chinese)风云二号气象卫星红外观测在云团降水监测中的应用吴晓京1,朱小祥2,毛紫阳3,杨冰韵1潢小玉"，王曦1(1.国家卫星气象中心，北京100081； 2.山东省气象局，山东济南250031； 3.国防科技大学数学与系统科学系，湖南长沙410073；4.国家气象中心，北京100081)摘要：提升灾害性对流天气的监测预警能力是短临天气预报的首要目标，但对流性降水在时间、空间上分布高度不均，观测难度大。
卫星遥感监测降水的传统红外、水汽亮温判识方法，报警云团数量多,空报率高,指示意义不稳定,需要结合背景因素寻找方法提炼卫星辐射观测中更多的内在隐含信息，建立云顶亮温与此类灾害天气间的联系。
此文尝试使用FY-2气象卫星红外云图数据和逐时加密地面降水观测资料，通过追踪云团移动进而分类、提取参数，然后用模糊支持向量机(FSVM)方法建立地面观测雨强与云团特征动态演变间的机器学习数学关系,标识出有监测预警意义的云团和强降水中心，对检验地域和时间的卫星强降水云团检测识别率达80%左右#关键词：红外亮温；对流云团；识别追踪；模糊支持向量机中图分类号：P426.5文献标志码：A文章编号：2096-3599(2019)03-0001-10D01：10.19513/ki.issn2096-3599.2019.03.001Algorithm design of convective precipitation monitoringand early warning service using FY-2infrared dataWU Xiaojing1,ZHU Xiaoxiang2,MAO Ziyang3,YANG Bingyun1,HUANG Xiaoyu4,WANG Xi1(1.National Satellite Meteorological Center,Beijing100081,China； 2.Shandong Meteorological Bureau,Jinan250031,China； 3.Departnwne eg Mathematics and System Science,National University og Defense Technology,Changsha410073, China； 4.National Meteorological Center,Beijing100081,China)Abstract Improving the monitoong and eeOy warning capabilita of catastrophic convective weetOer is the pomare taroee of short-term weetOer forecasting and nowcasting.Convective precipitation^wind is highly uneven ia tiae and space,and reoltime monitoring is difficuit.As C v the traditionai identification methods using infrared and watee vepOT brightness temperature foe sateOite emote sensing monitoring of precipitation,the numbee of alarm clouds is laree,the falss alarm ete is high,and the indicative siyniycance is poOT.It is necessay te find ways te extraca more hidden information in satellite radiation observation combined wit background factora and establish connections between O io cloud top brightness temperature and the location of such disaster wo W o.This study attempts to use data of FY-2infrared cloud imaaeIy and intensified ground observation of hourly precipitation to classify and extracC parameten by tracking cloud movement,and then use fuzzy suppoO ector machine(FSVM)method to establish mathematicai relations for machine learning between ground observetion of rainfaH intensity and dynamic收稿日期：2019-05-31；修订日期:2019-07-15基金项目：国家自然科学基金项目(41675110)；国家高技术研究发展计划项目(2009AA12Z144)；环渤海区域科技协同创新基金项目(QYXM01801)作者简介:吴晓京,男,博士,研究员级高级工程师，主要从事气象卫星资料天气应用研究,xiaojingwu@a(2海洋气象学报第39卷evolution of cloud cluster.Based on the mathematical relationship,the cloud cluster and the heavy precipitation canter can be identified with the signiCcanca of monitoring and eVy warning.This work alse Clustrates the possibility of developing satellite peduas for hey precipitation cloud detection suitable for disaster monitoang and eariy waning io specific seasons.Key words infrared brightness temperature;convective cloud;01X0ation and tracking；fuzzy suppoi vector machine(FSVM)引言对流性降水是夏季强降雨的主要形式,其分布范围广，突发性强，造成损失大，预警预报难度大。

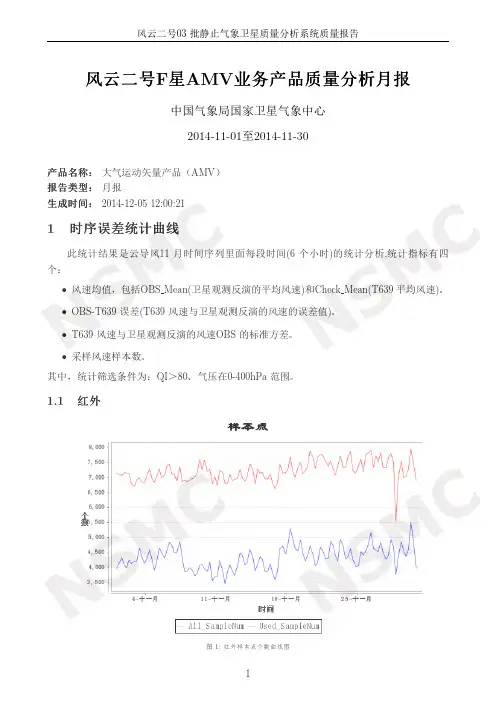

风云二号F星AMV业务产品质量分析月报中国气象局国家卫星气象中心2014-11-01至2014-11-30产品名称：大气运动矢量产品（AMV）报告类型：月报生成时间：2014-12-0512:00:211时序误差统计曲线此统计结果是云导风11月时间序列里面每段时间(6个小时)的统计分析,统计指标有四个：•风速均值，包括OBS Mean(卫星观测反演的平均风速)和Check Mean(T639平均风速)。
•OBS-T639误差(T639风速与卫星观测反演的风速的误差值)。
•T639风速与卫星观测反演的风速OBS的标准方差。
•采样风速样本数。
其中，统计筛选条件为：QI＞80、气压在0-400hPa范围。
1.1红外图1:红外样本点个数曲线图图2:红外平均风速曲线图图3:红外OBS T639误差曲线图图4:红外标准方差曲线图1.2水汽图5:红外样本点个数曲线图图6:红外平均风速曲线图图7:红外OBS T639误差曲线图图8:红外标准方差曲线图2云导风产品检验2.1时间平均场地域平均场检验以下图片表示等经纬度区域卫星观测反演风速大小的平均值，质量为QI＞80，观测区域为东经35度到175度，南纬70度到北纬70度区域，但是数据覆盖区域为图示圆盘区域；显示的导风高度分别为0-400hPa、400-700hPa、700-1100hPa，风速数据时间跨度为1个月，色标显示风速最小值到最大值分布。
2.1.1红外OBS均值0400OBS T639均值0400OBS T639方差0400OBS方差0400其他0400OBS均值400700OBS T639均值400700OBS T639方差400700 OBS方差400700其他400700OBS均值7001000OBS T639均值7001000 OBS T639方差7001000OBS方差7001000其他7001000OBS均值0400OBS T639均值0400OBS T639方差0400OBS方差0400其他0400OBS均值400700OBS T639均值400700OBS T639方差400700OBS方差400700其他400700OBS均值7001000OBS T639均值7001000OBS T639方差7001000 OBS方差7001000其他70010002.1.2水汽OBS均值0400OBS T639均值0400 OBS T639方差0400OBS方差0400其他0400OBS均值400700OBS T639均值400700OBS T639方差400700OBS方差400700其他400700OBS均值7001000OBS T639均值7001000OBS T639方差7001000OBS方差7001000其他7001000OBS均值0400OBS T639均值0400OBS T639方差0400 OBS方差0400其他0400OBS均值400700OBS T639均值400700 OBS T639方差400700OBS方差400700其他400700OBS均值7001000OBS T639均值7001000OBS T639方差7001000OBS方差7001000其他7001000。

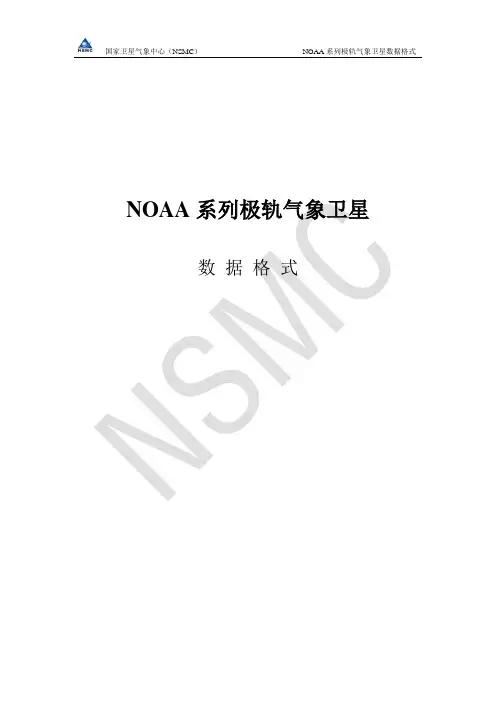

NOAA系列极轨气象卫星数据格式目录1卫星介绍 (1)2有效载荷介绍 (2)3NOAA 1B数据格式 (4)3.1 压缩形式的1B格式 (4)3.2 NOAA_K/L/M/N(15,16,17..)卫星1B数据格式 (7)3.3 NOAA-16/17A TOVS L EVEL 1数据文件格式 (13)1卫星介绍目前我国接收、存档和使用的NOAA系列卫星主要分为美国第四代（NOAA-9--NOAA-14）和第五代（NOAA-15--NOAA-17）极轨气象卫星，它们的共同点是卫星姿态为三轴稳定，扫描率为6条扫描线/秒，对地扫描角±55.4度，星下点分辨率1.1公里，卫星轨道是太阳同步轨道，高度在800-850.0公里之间，倾角为98.6-99.1度之间，偏心率小于10E-4。
周期101-102分。
24小时内卫星绕地球运行14圈左右。
回归周期9天左右，所不同的第五代卫星在AVHRR探测器安装改进的甚高分辨率辐射计3型（AVHRR/3），增加CH3A（同CH3B进行时间切换），同时TOVS变为ATOVS，增加微波探测器等先进仪器，并且预处理生成的1B文件由压缩形式改变成二进制长字节文件。
现将卫星某些轨道参数介绍如下：NOAA-11卫星：发射日期1988年9月24日，正式运行日期1988年11月8日轨道高度：841公里轨道倾角：98.9度轨道周期：101.8分NOAA-12卫星：发射日期1991年5月14日，正式运行日期1991年9月17日轨道高度：804公里轨道倾角：98.6度轨道周期：101.1分NOAA-14卫星：发射日期1994年12月30日，正式运行日期1985年4月10日轨道高度：845公里轨道倾角：99.1度轨道周期：101.9分NOAA-15卫星：发射日期1998年5月13日，正式运行日期1998年12月15日轨道高度：808公里轨道倾角：98.6度轨道周期：101.2分NOAA-16卫星：发射日期2000年9月12日，正式运行日期2001年3月20日轨道高度：850公里轨道倾角：98.9度轨道周期：102.1分NOAA-17卫星：发射日期2002年6月24日，正式运行日期2002年10月15日轨道高度：811公里轨道倾角：98.7度轨道周期：101.2分2有效载荷介绍NOAA卫星装载有6个光谱通道的可见光和红外扫描辐射计，包括1个可见光、2个近红外通道、1个中波红外通道和2个长波红外通道。

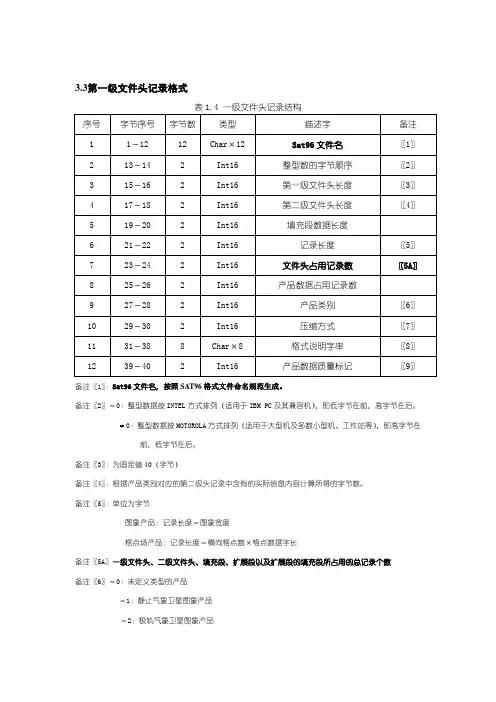

3.3第一级文件头记录格式表1.4 一级文件头记录结构序号字节序号字节数类型描述字备注1 1－12 12 Char×12 Sat96文件名〖1〗2 13－14 2 Int16 整型数的字节顺序〖2〗3 15－16 2 Int16 第一级文件头长度〖3〗4 17－18 2 Int16 第二级文件头长度〖4〗5 19－20 2 Int16 填充段数据长度6 21－22 2 Int16 记录长度〖5〗7 23－24 2 Int16 文件头占用记录数〖5A〗8 25－26 2 Int16 产品数据占用记录数9 27－28 2 Int16 产品类别〖6〗10 29－30 2 Int16 压缩方式〖7〗11 31－38 8 Char×8 格式说明字串〖8〗12 39－40 2 Int16 产品数据质量标记〖9〗备注〖1〗：Sat96文件名，按照SAT96格式文件命名规范生成。
备注〖2〗＝0：整型数据按INTEL方式排列（适用于IBM PC及其兼容机），即低字节在前，高字节在后。
0：整型数据按MOTOROLA方式排列（适用于大型机及多数小型机、工作站等），即高字节在前，低字节在后。
备注〖3〗：为固定值40（字节）备注〖4〗：根据产品类别对应的第二级头记录中含有的实际信息内容计算所得的字节数。
备注〖5〗：单位为字节图象产品：记录长度＝图象宽度格点场产品：记录长度＝横向格点数×格点数据字长备注〖5A〗一级文件头、二级文件头、填充段、扩展段以及扩展段的填充段所占用的总记录个数备注〖6〗＝0：未定义类型的产品＝1：静止气象卫星图象产品＝2：极轨气象卫星图象产品＝3：格点场定量产品＝4：离散场定量产品＝5：图形和分析产品备注〖7〗＝0：未压缩＝1：行程编码压缩＝2：LZW方式压缩＝3：特定方式压缩备注〖8〗：格式的版本说明，现为“SAT2004”，早期版本为“SAT96”备注〖9〗＝0：未进行质量检验＝1：数据质量完全可靠，无缺值或误码。

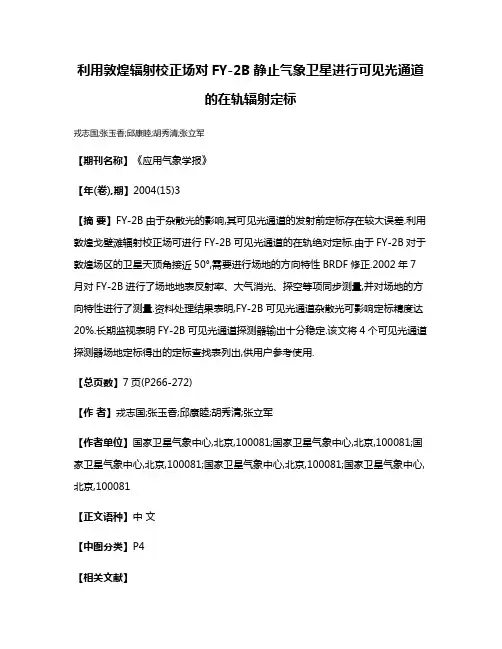

利用敦煌辐射校正场对FY-2B静止气象卫星进行可见光通道的在轨辐射定标戎志国;张玉香;邱康睦;胡秀清;张立军【期刊名称】《应用气象学报》【年(卷),期】2004(15)3【摘要】FY-2B由于杂散光的影响,其可见光通道的发射前定标存在较大误差.利用敦煌戈壁滩辐射校正场可进行FY-2B可见光通道的在轨绝对定标.由于FY-2B对于敦煌场区的卫星天顶角接近50°,需要进行场地的方向特性BRDF修正.2002年7月对FY-2B进行了场地地表反射率、大气消光、探空等项同步测量,并对场地的方向特性进行了测量.资料处理结果表明,FY-2B可见光通道杂散光可影响定标精度达20%.长期监视表明FY-2B可见光通道探测器输出十分稳定.该文将4个可见光通道探测器场地定标得出的定标查找表列出,供用户参考使用.【总页数】7页(P266-272)【作者】戎志国;张玉香;邱康睦;胡秀清;张立军【作者单位】国家卫星气象中心,北京,100081;国家卫星气象中心,北京,100081;国家卫星气象中心,北京,100081;国家卫星气象中心,北京,100081;国家卫星气象中心,北京,100081【正文语种】中文【中图分类】P4【相关文献】1.利用青海湖对FY-1C、FY-2B气象卫星热红外通道进行在轨辐射定标 [J], 胡秀清;戎志国;邱康睦;张玉香;张广顺;黄意玢2.利用南海水面开展我国静止气象卫星红外通道在轨辐射定标 [J], 戎志国;张玉香;贾凤敏;谭世祥;刘京晶;张艳;刘诚;张鹏3.FY-2B气象卫星红外通道发射前实验室定标与在轨辐射定标比较 [J], 戎志国;邱康睦;胡秀清;张玉香4.利用青海湖水面辐射校正场对FY-1C气象卫星热红外传感器进行绝对辐射定标[J], 胡秀清;戎志国;邱康睦;张玉香;张广顺;黄意玢5.基于青海湖辐射校正场的FY3D/MERSI-Ⅱ卫星遥感器热红外波段在轨辐射定标[J], 张允祥;李新;张孟;康晴;韦玮;郑小兵;张勇因版权原因，仅展示原文概要，查看原文内容请购买。
