DB9串口引脚定义

RS232 (DB9) MAX232引脚定义

单片机 2009-06-12 11:57 阅读1181 评论1

字号： 大 中 小

RS232 (DB9)引脚定义

1 ：DCD :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

5 ：GND:信号地；此位不做过多解释。

6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定

MAX232原理

MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。

内部结构基本可分三个部分：

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

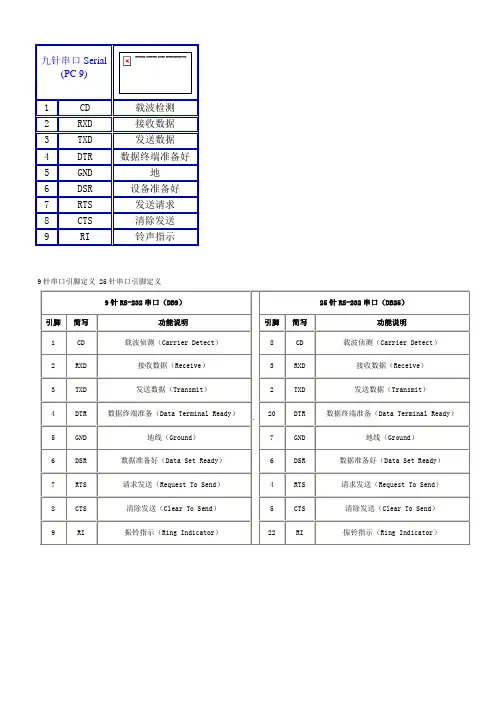

九针串口Serial

(PC 9)

1 CD 载波检测

2 RXD 接收数据

3 TXD 发送数据

4 DTR 数据终端准备好

5 GND 地

6 DSR 设备准备好

7 RTS 发送请求

8 CTS 清除发送

9 RI 铃声指示

9针串口引脚定义 25针串口引脚定义

9针RS-232串口（DB9）

. 25针RS-232串口（DB25）

引脚 简写 功能说明 引脚 简写 功能说明

1 CD 载波侦测（Carrier Detect） 8 CD 载波侦测（Carrier Detect）

2 RXD 接收数据（Receive） 3 RXD 接收数据（Receive）

3 TXD 发送数据（Transmit） 2 TXD 发送数据（Transmit）

4 DTR 数据终端准备（Data Terminal Ready） 20 DTR 数据终端准备（Data Terminal Ready）

5 GND 地线（Ground） 7 GND 地线（Ground）

6 DSR 数据准备好（Data Set Ready） 6 DSR 数据准备好（Data Set Ready）

7 RTS 请求发送（Request To Send） 4 RTS 请求发送（Request To Send）

8 CTS 清除发送（Clear To Send） 5 CTS 清除发送（Clear To Send）

9 RI 振铃指示（Ring Indicator） 22 RI 振铃指示（Ring Indicator）

RS-232-C 串口通讯详解

串行通信接口标准经过使用和发展，目前已经有几种。但都是在RS-232标准的基础上经过改进而形成的。所以，以RS-232C为主来讨论。RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。它适合于数据传输速率在0～20000b/s范围内的通信。这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

精品文档

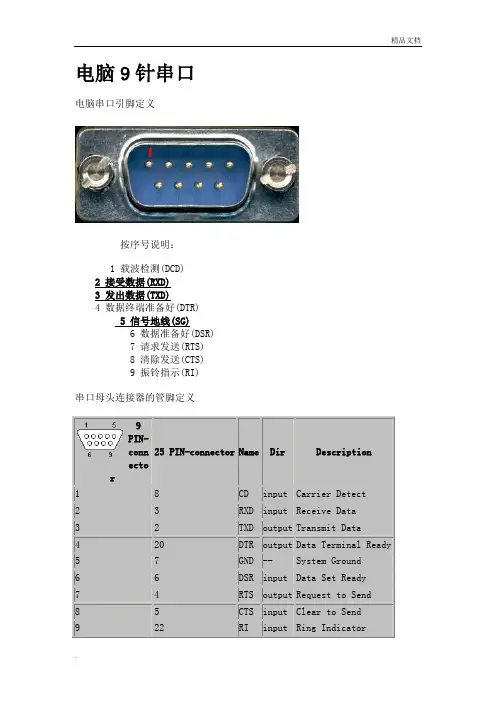

. 电脑9针串口

电脑串口引脚定义

按序号说明：

1 载波检测(DCD)

2 接受数据(RXD)

3 发出数据(TXD)

4 数据终端准备好(DTR)

5 信号地线(SG)

6 数据准备好(DSR)

7 请求发送(RTS)

8 清除发送(CTS)

9 振铃指示(RI)

串口母头连接器的管脚定义

9 PIN-connector 25 PIN-connector Name Dir Description

1 8 CD input Carrier Detect

2 3 RXD input Receive Data

3 2 TXD output Transmit Data

4 20 DTR output Data Terminal Ready

5 7 GND -- System Ground

6 6 DSR input Data Set Ready

7 4 RTS output Request to Send

8 5 CTS input Clear to Send

9 22 RI input Ring Indicator 精品文档

. 此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：

，注意图和总引脚的标号。

针脚 定义 符号

1 载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端准备好 DTR

5 信号地 SG

6 数据准备好 DSR

7 请求发送 RTS

8 清除发送 CTS

9 振铃提示 RI

Pin 1 Received Line Signal Detector(Data Carrier Detect)

- 1 - rs422接口db9定义标准

RS422接口是一种用于数据传输的标准化接口，其使用的DB9连接器定义具有以下标准：

1. DB9连接器是一个9针连接器，其中每个针的编号从1到9，按以下顺序排列： 1)接地, 2)发送数据-, 3)发送数据+, 4)保留, 5)保留, 6)接收数据+, 7)接收数据-, 8)保留, 9)保留。

2. RS422接口使用平衡差分信号传输，因此发送数据和接收数据有各自的正负极性。

3. RS422接口最远传输距离可以达到1200米，而且速率可以达到10Mbps。此外，RS422接口也支持多点连接。

4. RS422接口可以用于各种应用，如控制系统、工业自动化、通信系统等。

总之，DB9连接器的定义标准对于RS422接口的工作至关重要。它确保了数据传输的正确性和可靠性，使RS422接口成为许多应用中的首选接口。
