钢筋试验

1 钢筋试验

一、一般规定

（1）钢筋混凝土用热轧钢筋，同一公称直径和同一炉罐号组成的钢筋应分批检查和验收，每批质量不大于60t。

（2）钢筋应有出厂证明，或试验报告单。验收时应抽样作机械性能试验：拉伸试验和冷弯试验。钢筋在使用中若有脆断、焊接性能不良或机械性能显著不正常时，还应进行化学成分分析。验收时包括尺寸、表面及质量偏差等检验项目。

（3）钢筋拉伸及冷弯使用的试样不允许进行车削加工。试验一般在室温10-35℃范围内进行；对温度要求严格的试验，试验温度应为23℃＋5℃，否则应在报告中注明。

（4）验收取样时，自每批钢筋中任取两根截取拉伸试样，任取两根截取冷弯试样。在拉伸试验的试件中，若有一根试件的屈服点、抗拉强度和伸长率三个指标中有一个达不到标准中的规定值，或冷弯试验中有一根试件不符合标准要求，则在同一批钢筋中再抽取双倍数量的试件进行该不合格项目的复验，复验 结果中只要有一个指标不合格，则该试验项目判定为不合格，整批不得交货。

（5）拉伸和冷弯试件的长度L，分别按下式计算后截取：

拉伸试件：1022hhLL； 冷弯试件：1505waL

式中 L、wL——分别为拉伸试件和冷弯试件的长度（mm）；

L0——拉伸试件的标距，aL50或aL100（mm）；

h、h1——分别为夹具长度和预留长度（mm），h1＝（0.5～1）a，见图试7.1；

a——钢筋的公称直径（mm）。

二、拉伸试验

（一）试验目的

测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。

（二）、试验原理

试验原理为：用拉力拉伸金属材料试样，一般拉至断裂，以便测定其某一项或某几项力学性能。

（三）主要仪器设备

1.万能材料试验机 示值误差不大于1％。量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

2.钢筋打点机或划线机、游标卡尺（精度为0.1mm）等。

Ф试验室名称：

备 注:主要仪器设备及编号万能试验机、游标卡尺

试验： 复核： 日期： 年 月 日青海省交通建设工程质量监督局监制试件情况

屈服点极限值

伸长率

工艺性能冷弯力学性能

弯芯直径100100冷弯结果合格合格伸长率(%)1919.4冷弯角度(°)180180标距长度(mm)125125伸长(mm)148.75149.25标 距规定值(%)1616读数值(KN)379.6380.1强度(MPa)775775强度(MPa)510520规定值(MPa)540540规定值(MPa)400400读数值(KN)250.4255.7公称直径(mm)Ф25实测直径(mm)24.524.5重量偏差(%)牌 号HRB400E实测单位长度质量(g)试验条件试验日期

批 号试验依据GB丨T22811-2010 GB丨T232-2010样品编号样品描述样品名称Ф25钢筋JJ1001a钢筋原材试验检测记录表 记录编号：工程部位/用途委托/任务编号

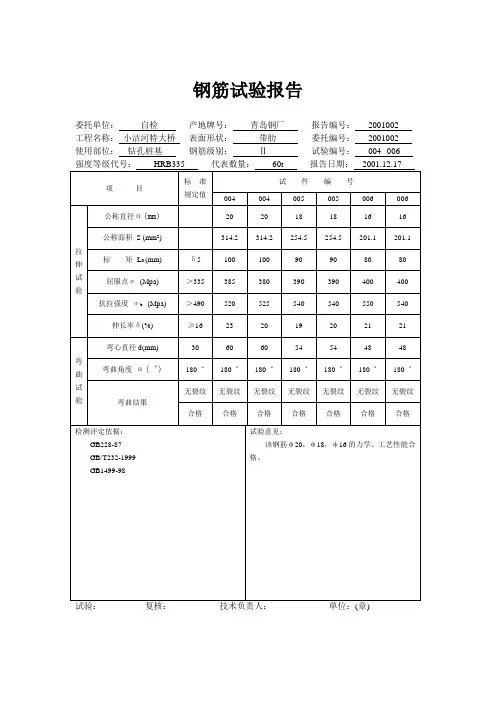

钢筋试验报告

委托单位： 自检 产地牌号： 青岛钢厂 报告编号： 2001002

工程名称： 小沽河特大桥 表面形状： 带肋 委托编号： 2001002

使用部位： 钻孔桩基 钢筋级别： Ⅱ 试验编号： 004--006

强度等级代号： HRB335 代表数量： 60t 报告日期： 2001.12.17

项 目 标 准

规定值 试 件 编 号

004 004 005 005 006 006

拉伸试验 公称直径α(mm) 20 20 18 18 16 16

公称面积 S (mm2) 314.2 314.2 254.5 254.5 201.1 201.1

标 矩 L0 (mm) δ5 100 100 90 90 80 80

屈服点σ (Mpa) ＞335 385 380 390 390 400 400

抗拉强度 σb (Mpa) ＞490 520 525 540 540 550 540

伸长率δ(%) ≥16 23 20 19 20 21 21

弯曲试验 弯心直径d(mm) 30 60 60 54 54 48 48

弯曲角度 α(゜) 180゜ 180゜ 180゜ 180゜ 180゜ 180゜ 180゜

弯曲结果 无裂纹 无裂纹 无裂纹 无裂纹 无裂纹 无裂纹 无裂纹

合格 合格 合格 合格 合格 合格 合格

检测评定依据：

GB228-87

GB/T232-1999

GB1499-98 试验意见：

该钢筋φ20，φ18，φ16的力学、工艺性能合格。

试验： 复核： 技术负责人： 单位：(章)

钢筋拉伸试验试验方法

钢筋拉伸试验是一种常用的测试方法，用于评估钢筋的拉伸性能和力学性能。以下是常用的钢筋拉伸试验方法：

1. 试样制备：按照规定的标准，从钢筋中切取合适的试样，通常为圆柱形或小矩形截面。

2. 试验设备：拉伸试验机，该设备由固定夹具和移动夹具组成，能够施加单调或逐渐增大的拉压力。

3. 试验过程：将试样放置在拉伸试验机的夹具之间，应用逐渐增加的拉压力，直到试样发生断裂。试验过程应保持稳定，记录应变-应力曲线。

4. 数据记录：在试验过程中，应记录拉伸载荷和试样的伸长量，并计算应变和应力值。这些数据可用于构建应变-应力曲线。

5. 分析和评估：应根据应变-应力曲线分析和评估钢筋的力学性能，包括屈服强度、断裂强度、延伸性等。

6. 结果报告：根据试验结果，生成试验报告并进行分析和解释。

需要注意的是，在进行钢筋拉伸试验时，需要遵循相关的试验标准，如国家标准、行业标准或国际标准，以确保测试结果的准确性和可比性。
