NP IP网络楼宇可视对讲系统

  • 格式：doc
  • 大小：163.00 KB
  • 文档页数：7

IP网络楼宇可视对讲系统（NP系列） 工程设计技术指标

1、产品名称

IP网络楼宇可视对讲系统

2、系统设计依据

来邦网络楼宇可视对讲系统是基于国家智能化小区设计标准设计，采用网络化，信息化，数字化技术开发的智能化产品，其数字化水平高，兼容性好，系统集成度高，对外开放标准的API接口协议 ，其设计依据有：

《智能建筑设计标准》（GB/T 50314-2000）；

《民用建筑电气设计规范》（JGJ/T 16-92）；

《中华人民共和国安全防范行业标准》（GN/T74-94）；

《中华人民共和国公共安全行业标准》（GN/T70-94）；

《建筑电器设计规范》（IGI16-33）；

《家居电讯布线标准》（ANSI TIA/EIA-570A）

《深圳市智能化系统等级评定办法》

《建筑及住宅社区物业管理数字化应用》

《建筑及住宅社区营运服务数字化技术应用》

《建筑及住宅社区数字化技术应用系统检测验收》

《建筑及建筑群综合布线系统工程设计规范》（CECS72-95）

《商业建筑通讯布线标准》（ANSI/EIA/TIA-568A）

《始创性的用户建筑布线》（ISQ/IEC IS-11801）

《商业大楼通讯路径和空间结构标准》（ANSI/EIA/TIA-569）

3、系统设计原则

1）安全可靠性：在产品系统设计上采用先进的数字技术，技术及配套设备均成熟可靠。

2）实用性：来邦给人们提供的是高档的产品，在价格上我们追求的却是亲民化的价格，如此才能真正服务千家万户。在系统传输上采用标准的TCP/IP协议网络技术，保证了不同产商之间系统的兼容与互联。

3）可定制性：在系统传输上采用标准的TCP/IP协议网络技术，保证了不同产商之间系统的兼容与互联。在功能上综合多样，具有许多拓展及增值的功能。

4）美观时尚性：产品外型设计时尚家用的产品，追求美观大方、自然和谐，给人们提供与时俱进的时尚应用，比如电子相册，便民信息等。

5）服务专业性：综合考虑系统方案设计、工程施工、设备管理、功能扩展和技术服务的全过程。提供专业的全方位服务，为你量身定制方案。

4、系统性能特点

IP网络楼宇可视对讲系统主要由硬件和软件两部分组成，其中硬件由：智能可视门口机、住户门口机、室内可视对讲机、室内无线分机、后备电源、感应卡发卡器等；软件由管理中心服务器；其他辅助设备如交换机、HUB、防火墙等网络设施；具体配置可由客户根据实际情况来选择。

4.1 门口机

1）可设定为单元门口机、单元门口副机、小区门口机（围墙机）。

2）7寸数字真彩屏，linux操作系统，配有高寿命、高档美观不锈钢防水键盘，按200万次以上。且内置高灵敏度麦克风、高保真喇叭。

3）低照度110°广角CCD彩色摄像头，有弱光红外补偿。

4）数字可视对讲功能

◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大 可以1024路同时可视对讲。

◆ 可循环对门口机周围实况录像。

◆ 可呼叫转接，当住户家中无人时，来客呼叫可以通过接在该住户室内机 的电话线转接到指定的电话或手机上。

◆ 可留影留言，当来客呼叫住户没有人接听时，自动留影留言，并可在该住户室内机查询。

◆ 可呼叫整个小区的住户或管理员，并进行可视对讲

◆ 可外接一路扩展摄像机，住户可多角度看访客。

◆ 有移动探测，来人时休眠的彩屏会自动打开工作，便于来客和住户呼叫。

5）报警功能

◆ 当被不法分子跟踪或胁迫时，住户输入劫持码可正常开门，且系统会向警卫室和监控中心报警，并通过门口机对现场情况进行录像和录音，作警情存档，可最大限度地保护住户安全。

◆ 当遭到破坏时，及时向警卫室和监控中心报警，并自动在管理服务器上 录像，便于追查处理。

6）IC卡、密码开锁功能：可用感应式IC卡、密码开锁；有别于传统模拟可视对讲，每家住户可自设开锁密码，开锁后可自动对住户室内机安防前端撤防。

7）社区服务功能：有广告发布功能，可以由管理中心软件发布广告，增加物业管理公司 收入。

8）故障自检功能：当门口机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。

9）技术参数

◆ 含64兆内存。

◆ 工作湿度：≤90%。

◆ 工作电压：DC11-14V，待机功率：9.2W，正常工作功率：10.5W，最大功率：12W。

◆ 存储温度：-40～70℃。

◆ 显示分辨率：800x480像素。

◆ 视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb。

4.2 室内机

室内机有嵌入式室内机、壁挂式室内机、室内无线分机供选择。

室内机特点

1）有7寸和10.2寸数字真彩屏二款，低照度CMOS彩色摄像头，linux操作系统，触摸式操作，尽显高档美观。

2）免提可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，使声音更加逼真、宏亮。

室内无线分机特点

1）采用3.5寸TFT LCD触摸真彩屏，触摸式操作，尽显高档美观。

2）须配合室内机使用，含室内机收发模块，一台室内机最多可配3台室内无线分机。可手持移动，外形别致精美。

3）采用无线局域网（WLAN）。

4）数字可视对讲功能：

5）免提对讲，内置麦克风，喇叭。

6）有接听、可视对讲、开锁、监视功能。

7）数字可视对讲功能

◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可以1024路同时可视对讲。 ◆ 可呼叫转接，当住户家中无人时，来客呼叫室内机，可以通过接在室内机上的电话线转接到指定的电话或手机上。

◆ 可留影留言，当来客访问但家里无人接听时，访客可直接留影留言，以方便查询或受到骚扰，留影留言作证。

◆ 可设置免打扰，住户可根据自己的需要设置免打扰的时长。

◆ 可户户通，能呼叫小区内任一住户、管理处、监控中心、警卫室，并进行可视对讲。

◆ 可监视门口机或扩展摄像机，随时观察门口机或扩展摄像机周围场所的影像，并可同步听声音。

◆ 独创的黑匣子技术，可安防联动录像，只提供本室内机查询。

◆ 可紧急报警，按报警按钮可及时向警卫室和监控中心报警。

◆ 可以与无线局域网相连。

◆ 电话机功能：可直拨或接听外线电话，使生活更方便。

◆ 电子相册功能：可以把数码照片放在室内机里，做家庭的电子相册，装饰家庭用。

◆ 音乐门铃功能：可外接两线制门铃按钮，可选择音乐铃声。

◆ 信息发布功能：有电子公告功能、便民信息功能、抄表信息查看功能、广告发布功能、紧急广播功能。

◆ 安防报警功能：八防区报警器功能，另配安防模块，可八路报警输入和一路信号输出。

◆ 家电控制功能：可扩展家电控制(灯光、窗帘、场景、空调等)功能。

◆ 支持多通讯协议：支持Can Bus总线、以太网等多种通讯方式。

8）外接扩展设备：

◆ 可外接一台摄像机，住户能随时监控室内外实况；另配扩展模块，可再接入一台摄像机和两台住户门口机。

◆ 可根据客户需求，另购无线接收模块，实现无线探头的接收和转发。

9）故障自检功能：当室内机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。

10）远程服务功能：可进行远程管理、升级。

11）技术参数

◆ 含64兆内存、2GB的SD卡。

◆ 工作湿度：≤90%。

◆ 工作电压：DC11-14V，待机功率：7.6W，正常工作功率：9.6W，

◆ 最大功率：12W。

◆ 存储温度：-40～70℃。

◆ 显示分辨率：800x480像素。

◆ 采用双向视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb

4.3 管理员机

1）有7寸和10.2寸数字真彩屏二款选择，低照度CMOS彩色摄像头，linux操作系统，智能触摸式操作，尽显高档美观。

2）免提高清可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率，使声音更加逼真、宏亮。

3）数字可视对讲功能

◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可以1024路同时可视对讲。

◆ 可呼叫小区内任一住户、管理处、监控中心、警卫室，并进行双向高清可视对讲。

◆ 可直接开锁。 ◆ 有报警信息显示和查看功能。

◆ 可以与无线局域网相连的功能

4）故障自检当管理员机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。

5）支持多通讯协议

◆ 支持Can Bus总线、以太网等多种通讯方式

◆ 远程服务功能

◆ 可进行远程管理、升级

6）技术参数

◆ 含128M内存、256M flash和2GB的SD卡。

◆ 工作湿度：≤90%。

◆ 工作电压：DC11-14V，正常工作功率：9.0W，最大功率：11W。

◆ 存储温度：-40～70℃。

◆ 提供800x480像素16bit真彩高清显示。

◆ 采用双向视频H.264，VGA图像每秒25帧；音频G.726，每秒16kb。

4.4管理软件

1) 权限管理：登陆服务器的权限管理。

2) 小区管理：可管理住户信息和管理处员工信息

3) 信息管理：含信息发布，便民信息，广告发布。信息发布主要发布给特定住户，可以是单个住户或一组住户；便民信息发布对象是全体住户，广告发布对象为门口机。

4) 小区信息：含小区框架的添加删除，小区信息等内容。

5) 事件管理：含报警事件，开门事件，呼叫管理处事件等内容。

6) 门禁管理：含读写卡软件，有住户卡管理，员工卡管理，来访临时卡管理，发卡、销卡功能。

7) 系统设置：可配置管理员机负责各单元的门口机、室内机呼叫对象及系统主要参数设定。

8) 工具箱：含设备远程升级管理，图片和铃声管理。

4.5 住户门口机

1）嵌入式安装，只有一条网络线与室内机相连，一般安装在住户门口的墙壁上，含专用ABS防火塑料安装底盒。

2）外观电脑色，采用触摸按键，使用方便、美观大方。

3）内置低照度110°广角CCD彩色摄像头，有弱光红外补偿功能，夜间能清晰看到图像。

4）指纹、密码开锁，可以用指纹和密码开启防盗门锁和防火门锁，开锁信号线可以从室内机连接，安全系数更高。

5）数字可视对讲，可呼叫转接，当住户家中无人时，来客呼叫可以通过室内机转接到指定的电话或手机上。

6）可留影留言，当来客呼叫住户没有人接听时，自动留影留言，并可在该住户室内机查询。

7）可受室内机监视，可呼叫室内机、与室内机通话、开锁。

8）有移动探测功能，来人时能实现自动录像存于该室内机。

9）报警功能

◆ 当被不法分子跟踪或胁迫时，住户输入劫持码可正常开门，但系统会向警卫室和监控中心报警，并通过门口机对现场情况进行录像和录音，作警情存档，可最大限度地保护住户安全。

◆ 当遭到破坏时，可实时向警卫室和监控中心报警，并自动录像保存于该室内机，便于追查处理。

合集下载

监狱IP网络可视对讲系统配置方案-

监狱IP网络可视对讲系统配置方案-

来邦监狱IP网络可视对讲系统配置方案简述

第1页 共24页

来邦监狱IP网络可视对讲系统配置方案

简述

深圳市来邦科技有限公司

二○一二年七月三日

来邦监狱IP网络可视对讲系统配置方案简述

第2页 共24页 致XX公司

感谢您使用来邦对讲系列产品，就来邦监狱IP网络可视对讲系统配置方案简述如下：

一、企业简介及系统概述

深圳市来邦科技有限公司为中国安防十大品牌、中国安防十大民族品牌、十大住宅智能化品牌、中国安防协会会员及深圳安防协会理事单位，企业专业从事“来邦对讲”系列产品的开发、生产及销售，其中专门负责IP网络对讲产品的研发人员超过四十人，并取得二十几项产品专利，来邦自主知识产权的IP网络数字音视频技术，高清可视对讲，彻底解决了网络对讲时的回音、啸叫，处于同类产品的领先地位，是中国市场卓具规模与实力的专用对讲系列产品的生产、销售商。

来邦IP网络监狱监仓可视对讲系统（双向对讲、NLS系列） 基于局域网传输技术，专用于监狱内各管理中心之间及各管理中心与监仓内犯人之间的报警、对讲、监听、监视，也适用于其它环境安静且要求监听灵敏度高的环境中。本系统可配合语音卡录音系统进行录音监听。我公司拥有该监狱对讲系统自主知识产权，自行研发、生产、销售。

二、系统特点及接线方式

系统特点：

● 采用先进的回音消除技术，融入了来邦自主知识产权的数字音视频技术，高清晰双向可视对讲，采用MP3、G711（16K）音频编解码方式。

● 大屏幕数字真彩屏、色彩逼真、中文显示界面、操作简单；智能全触摸式操作。

● 嵌入式架构，能防止“系统崩溃”、“病毒入侵”等问题。

● 同一局域网内最大可配置600台管理主机。

● 可与其它主机或分机进行双向可视对讲。

● 有托管、广播、呼叫转移、监听、自动循环监听、开门提示、开锁、喧哗报警、录音查询等功能。

● 有开机故障自检。

IP网络对讲系统安装说明书

IP网络对讲系统安装说明书

IP网络对讲系统

安装说明书

福建泉州环宇通电子有限公司

2014年7月

美一IP对讲

1 一、 概 述

系统由管理中心软件、寻呼话筒、对讲终端组成，采用TCP/IP协议进行通讯，三者之间用网络连接起来。

服务器管理软件：即服务器，负责整个系统的运行通讯、设备信息的设置存储。因整个系统中的对讲设备是通过服务器软件进行通讯的，所以管理中心软件必须一直开着

寻呼话筒：即对讲主机，正常放在主控中心，可对对讲终端进行对讲、广播喊话、监听、监视等功能

对讲终端：即对讲分机，放在需要求助或对讲的场所，具有免提功能；只要按呼叫键，就可向主控中心求助、咨询，实现（可视）对讲。

注： 本说明书只是简单说明下组建整个系统的步骤，具体详细介绍可看《美一网络IP对讲说明手册》

二、 系统拓扑图

三、 安装调试

1、 安装/设置管理中心软件：

（1）安装管理中心软件：将管理中心安装在目标电脑上，支持windowsServers2003、XP、Win7，Win8操作系统，安装过程中有提示安装.net2.0和Visual2005 C++

Redistributable Package2个插件，要全部安装。如果忘记安装，安装包可以在程序的安装目录下的tools文件夹（软件名称DotNetFx和vcredist_x86）下找到。 美一IP对讲

2

（2）登入系统：默认用户名为admin，密码为123456，退出密码也是123456;

（3）设置服务器IP地址：进入系统后，点击系统右上角的“系统”菜单，进入“系统设置”进行服务器IP设置，“服务器IP”输入框填入本机电脑的IP地址，“域”暂时没用到，默认就行。电脑的IP地址要是固定的IP地址，不要动态获取。设置完重启管理中心软件。

（4）增加设备：点击“列表”模式，上方工具栏会显示增加、删除按钮。先选择左边树形菜单的“所有终端”分组，然后点击工具栏的“增加终端”按钮，进入窗口后，选择好要增加的类型，输入“终端ID”（ID号为8位数字，寻呼话筒以2开头，对讲终端以1开头），输入“终端名称”，点“确定”保存。 美一IP对讲

楼宇对讲系统说明书模板(新版楼宇可视对讲系统)

楼宇对讲系统说明书模板(新版楼宇可视对讲系统)

楼宇对讲系统说明书模板（新版楼宇可视对讲系统）

楼宇可视对讲系统作为小区智能化系统的必备系统，整体体量算是比较大的，现在的楼宇可视对讲系统方案如何设计呢？

一、系统概述

楼宇可视对讲系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络TCP/IP网 络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网，真正做到TCP/IP到户，户户可视对讲。

TCP/IP是一 个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。

可视对讲产品全部采用了嵌入式安卓操作系统，系统安全可靠，系统设计过程中充分考虑 未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理 系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。

二、系统配置

根据小区的户型结构和甲方的具体要求，数字式可视对讲系统，即基于TCP/IP通信协议的 数字化楼宇对讲系统，系统数据库与门禁管理系统共用，系统基本配置如下：

1. 每个单元楼梯口安装1台彩色可视门口机。门口机内置门禁刷卡控制器。

2. 每个住户室内安装彩色可视室内机1台；具有呼叫、对讲、监视、开锁、防区报警、 紧急求救、门铃呼叫等功能，可扩展信息接收与图像存储、电梯联动控制等功能。

3. 小区的消防监控中心安装1台彩色可视管理机。

4. 小区出入口各安装1台彩色可视围墙机。

5. 对于室内各种探测器的设置，一般入户门安装门磁探测器、客厅或卧室安装红外探测器、厨房安装煤气泄露探测器、卫生间或卧室安装紧急按钮。其它探测器由住户根据需要自行配置。

电梯可视对讲系统(IP网络)

电梯可视对讲系统(IP网络)

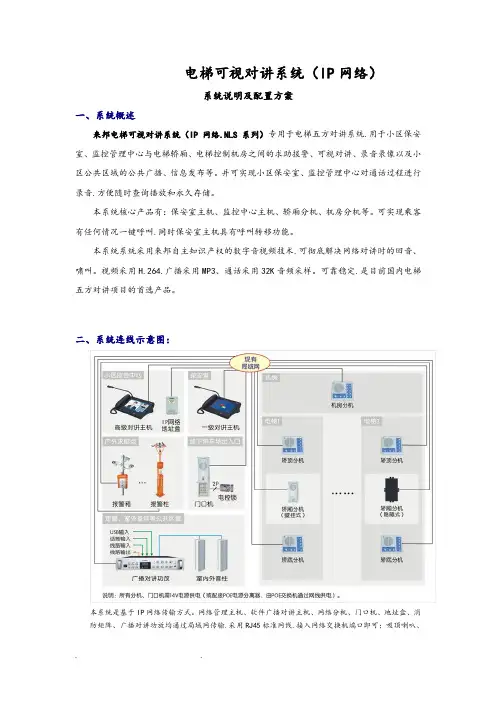

. . 电梯可视对讲系统（IP网络）
