第七章 地形图（基本知识、测绘、应用）单选题
1、将地物、地貌按一定比例尺铅垂投影在某一水平面上所形成的图是（ B ）。
A.地图 B.地形图 C.平面图 D.断面图
2、下列四种比例尺地形图，比例尺最大的是（ D ）。
A.1∶5000 B.1∶2000 C.1∶1000 D.1∶500
3、地形图的比例尺用分子为1的分数形式表示时，（ D ）。
A.分母大，比例尺大，表示地形详细 B.分母小，比例尺小，表示地形概略
C.分母大，比例尺小，表示地形详细 D.分母小，比例尺大，表示地形详细
4、下列比例尺地形图中，比例尺最小的是（ C ）。
A.1:2000 B.1:500 C.1:10000 D.1:5000
5、我国基本比例尺地形图的分幅是以多大比例尺地形图为基础，按规定的经差和纬差划分图幅的。（ D ）。
A.1∶500 B.1∶10000 C.1∶100000 D.1∶1000000
6、表示某一方向地面高低起伏变化的图，称为（ D ）。
A.平面图 B.现状图 C.地貌图 D.地形图
7、地形测量中，若比例尺精度为：b，测图比例尺为1/M，则比例尺
精度与测图比例尺大小的关系为（ B ）。
A.b与M无关 B.b与M成正比 C.b与M成反比 D.b与M为非线性关系
8、我国基本比例尺地形图采用什么分幅方法？（ A ）。
A.矩形 B.正方形 C.梯形 D.圆形
9、1:1000地形图的测图精度是（ D ）。
A.0.1mm B.1mm C.1cm D.10cm
10、欲施测能反映地面不低于0.2m精度的地形图，则测图比例尺应选用不小于（ C ）。
A.1：500 B.1：1000 C.1：2000 D.1：5000

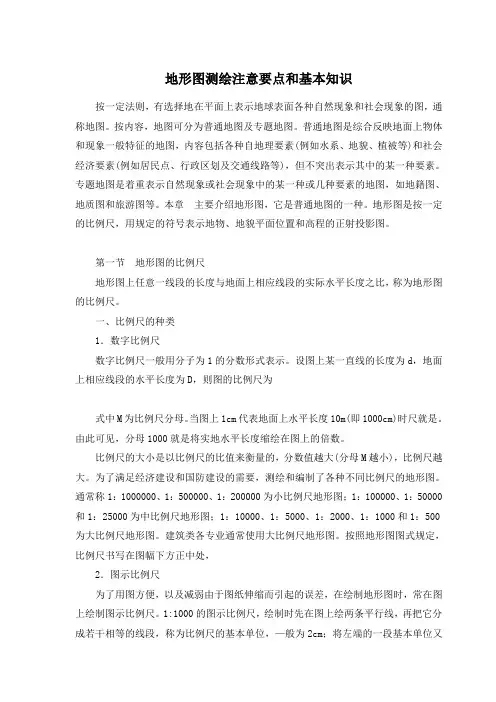

地形图测绘注意要点和基本知识
按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。按内容，地图可分为普通地图及专题地图。普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。本章 主要介绍地形图，它是普通地图的一种。地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节 地形图的比例尺
地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类
1．数字比例尺
数字比例尺一般用分子为1的分数形式表示。设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为
式中M为比例尺分母。当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。建筑类各专业通常使用大比例尺地形图。按照地形图图式规定，比例尺书写在图幅下方正中处，
2．图示比例尺
为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。而每一基本单位所代表的实地长度为2cm×1000＝20m。
地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺
1．地形图、平面图、地图
地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态
地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺
（1）．比例尺：图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺，显然有
（2）．比例尺种类：
a．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。M愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1500，11 000，12 000，15 000的比例尺称为大比例尺，110 000，125 000，150 000，1100 000的称为中比例尺，小于1100 000的称为小比例尺；
b．图式比例尺：直线比例尺和复式比例尺；
c．工具比例尺：分划板、三棱尺。
（3）．比例尺精度
a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离，称为比例尺精度。
b．意义与作用：
○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，11 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m，则测图比例尺不得小于15000。
word格式-可编辑-感谢下载支持

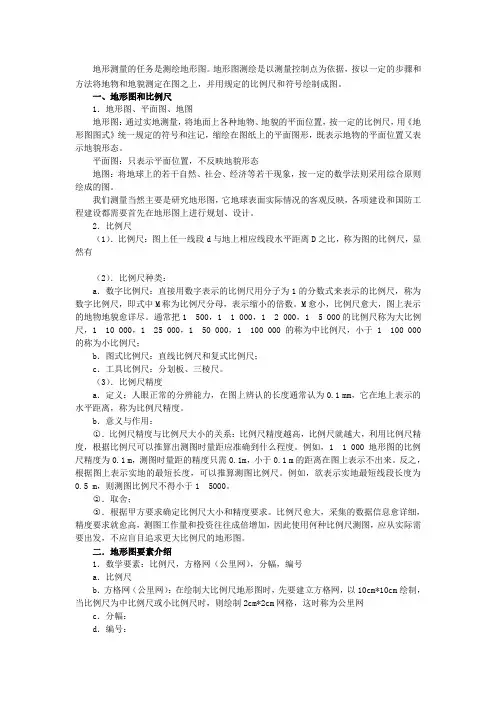

地形图基本知识及大比例尺地形图测绘
地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺
1．地形图、平面图、地图
地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态
地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺
（1）．比例尺：图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺，显然有
MDd1
（2）．比例尺种类：
a．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。M愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1500，11 000，12 000，15 000的比例尺称为大比例尺，110 000，125 000，150 000，1100 000的称为中比例尺，小于1100 000的称为小比例尺；
b．图式比例尺：直线比例尺和复式比例尺；
c．工具比例尺：分划板、三棱尺。
（3）．比例尺精度
a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离Mmm1.0，称为比例尺精度。
b．意义与作用：
○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，11 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m，则测图比例尺不得小于15000。
