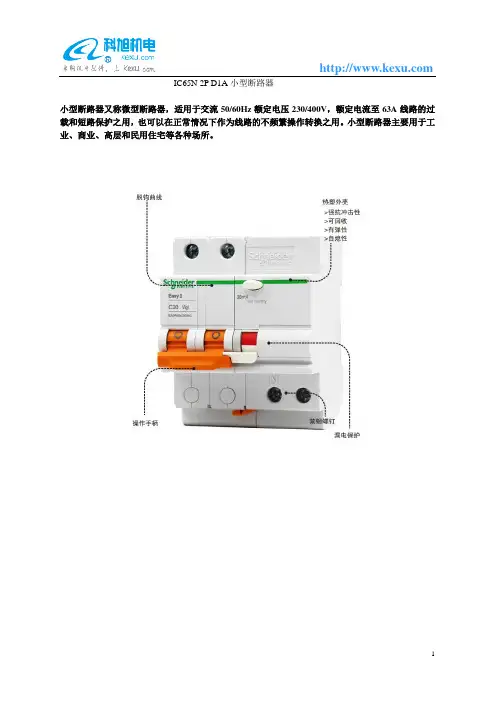

IC65N 2P D1A小型断路器

可配电气附件 iMX+OF或iMX: 分励脱扣单元 iMN: 欠压脱扣单元(瞬动型) iMNs: 欠压脱扣单元(延时型) iMSU: 过压脱扣单元 iMNV: 过欠压脱扣单元 iSD: 报警接点 iOF: 辅助接点 OF/SD+OF: 双重切换接点 iOF+SD24: 带Ti24接口的双 重指示接点 RCA: 远程
可配剩余电流动作保护附件 VE: 电子式AC类 VEG: 电子式AC类，带过压 VEA: 电子式A类 VM: 电磁式AC类
额定剩余动作电流 30 mA 100 mA 100 mAs 300 mA 300 mAs
说明： 1. K系列iC65断路器分断能力6000A，额定电流6～32A，仅有C曲线，不可选用剩余电流动作保护附件及电气附件。 2. iC65系列仅B曲线有3A的产品。 3. iC65L无B曲线产品。 举例： 产品号：iC65N C20A/2P VE 30mA。 表示：iC65小型断路器，6kA分断，C曲线，额定电流20A，2极带电子式剩余电流保护附件，额定剩余电流30mA。
8-6
iC65断路器选型表
iC65
N- C
20A / 2P + VE
30mA
+
iSD
类型 iC65 (标准 型产品) iC65K (K系 列产品)
分断能力 N: 6000A H: 10000A L: 15000A
脱扣曲线 B型 C型 D型
额定电流 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

额定运行短路分断能力 Ics, 230V/400V (IEC/EN 60947-2)
过电压类别
污染等级
瞬时脱扣特性
B (3In～5In)
C (5In～10In)
D (10In～14In)
MA(12In±20%)
漏电附件
电气附件及机械辅件
电击防护等级
机械特性
机械寿命
电气寿命
防护等级
断路器本体
安装于配电箱内
基准整定温度
其它特性
端子形式
最大接线能力
≤25A
>25A
端子极限扭矩
≤25A
>25A
触头状态指示(Visi-Safe)
故障指示窗口(Visi-Trip)
进线方式
IEC/EN60898-1 GB10963.1 CCC,CE
1P,2P,3P,4P 1～63 500 440 12 50/60 6 6kA
IV 3
Acti 9 iC65系列小型断路器
创奇制胜 ● 跃领巅峰
产品目录 03-2011
施耐德电气
善用其效 尽享其能
全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基 础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在 住宅应用领域也拥有强大的市场能力。致力于为客户提供安全、可靠、高效的能源， 施耐德电气2009年的销售额为158亿欧元，拥有超过100,000名员工。施耐德电气助 您——善用其效，尽享其能！
● ● ●
● ●
II
20000 10000 IP20 IP40 30˚C
隧道式 25 35 5.1 5.6
● ●
上下均可
IEC/EN60898-1 GB10963.1 CCC,CE

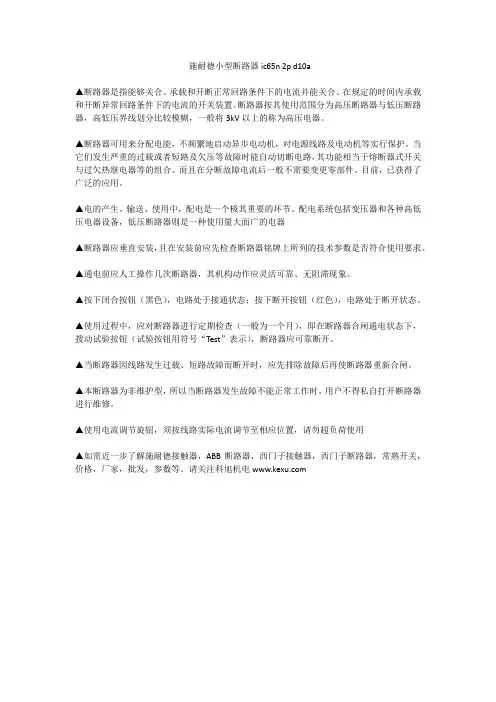

施耐德小型断路器ic65n 2p d10a
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

型产品)
H: 10000A
C型
4A, 6A,
2P
VEG: 电子式AC类，带过压 100 mA
iMX+OF或iMX: 分励脱扣单元
iC65K (K
L: 15000A
D型
10A, 16A,
3P
VEA: 电子式A类
100 mAs
iMN: 欠压脱扣单元(瞬动型)
系列产品)
20A, 25A,i 9 上图标注指导

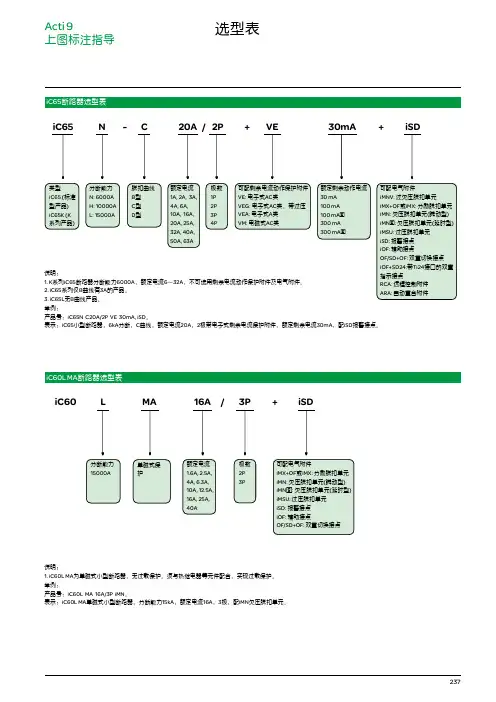

选型表
iC65断路器选型表
iC65
N -C
20A / 2P + VE
30mA + iSD
类型
分断能力
脱扣曲线
额定电流
极数
可配剩余电流动作保护附件 额定剩余动作电流 可配电气附件
iC65 (标准 N: 6000A
B型
1A, 2A, 3A, 1P
VE: 电子式AC类
30 mA
iMNV: 过欠压脱扣单元
iC60 L
MA
16A / 3P + iSD
分断能力 15000A
单磁式保 护
额定电流 1.6A, 2.5A, 4A, 6.3A, 10A, 12.5A, 16A, 25A, 40A
极数 2P 3P
可配电气附件 iMX+OF或iMX: 分励脱扣单元 iMN: 欠压脱扣单元(瞬动型) iMNs: 欠压脱扣单元(延时型) iMSU: 过压脱扣单元 iSD: 报警接点 iOF: 辅助接点 OF/SD+OF: 双重切换接点
iOF+SD24:带Ti24接口的双重 指示接点 RCA: 远程控制附件 ARA: 自动重合附件
举例：
产品号：iC65N C20A/2P VE 30mA, iSD。
