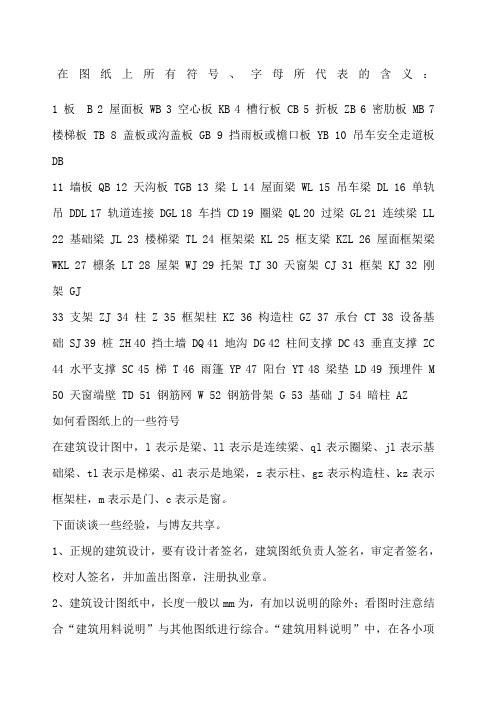

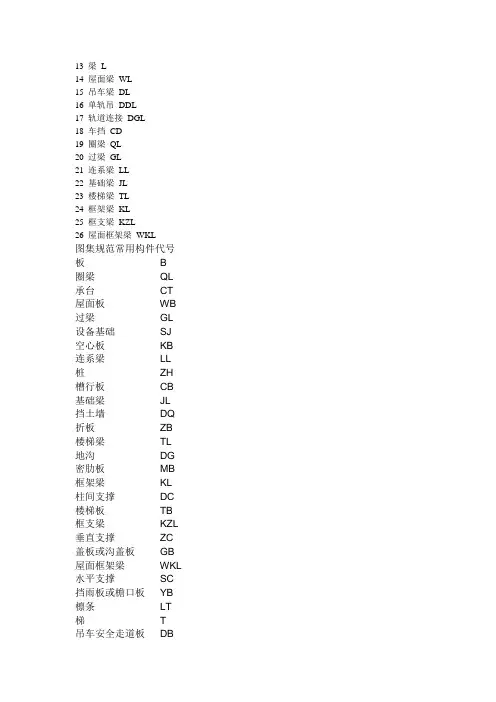

在图纸上所有符号、字母所代表的含义：令狐采学1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车平安走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。
没有打勾的，非该设计所采取的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
常用字母代号B：板WJ：屋架WB：屋面板TJ：托架KB：空心板CJ：天窗架CB：槽形板KJ：框架ZB：折板GJ：钢架MB：密肋板ZJ：支架TB：楼梯板Z：柱GB：盖板或沟盖板J：基础YB：挡雨板或檐口板SJ：设备基础DB：吊车安全走道板ZH：桩QB：墙板ZC：柱间支撑TGB：天沟板CC：垂直支撑L：梁SC：水平支撑WL：屋面梁T：梯DL：吊车梁YP：雨蓬QL：圈梁YT：阳台GL：过梁LD：梁垫LL：连系梁M：预埋件JL：基础梁TD：天窗端壁TL：楼梯梁W：钢筋网LT：檩条G：钢筋骨架L：角钢GLT：刚性檩条GZ：钢柱WLT：屋脊檩条QT：球墨铸铁SC：水平支撑SC：铸钢ZC：柱间支撑SCS：不锈钢铸件GJ：刚架GJZ：刚架柱GXG：刚性系杆GJL：刚架梁YXB：压型金属板TL：托梁SQZ：山墙柱LT：檩条XT：斜拉条QL：墙梁MZ：门边柱YC：隅撑ML：门上梁T：拉条CG：撑杆HJ：桁架FHB：复合板XG：系杆LG：拉管QCG：墙撑管QLG：墙拉管GXL：斜拉条GZL：直拉条YG：压杆或是圆管（从材料表中分别）GJ30-1：跨度为30m的门式刚架，编号为1号项目编码项目名称单位所包含计算构件010417001螺栓t螺栓与螺母、垫片重量合计010601001钢屋架t(樘)钢架结构指的是整个钢架（柱、梁组合）、排架结构指钢屋架、钢屋架相接型钢类配件010601002钢网架t（樘）钢丝网片及配件010602001钢托架t托架及配件010602002钢桁架t桁架各杆件及相接型钢配件010603001实腹柱t单柱及相接型钢类配件010603002空腹柱t同上010603003钢管柱t同上010604001钢梁t同上010604002钢吊车梁t吊车梁、连接板及相接型钢类配件010605001压型钢板楼板m2屋面板010605002压型钢板墙板m2图示面积，不包括包边010606001钢支撑t支撑ZC、斜撑SC、隅撑YC010606002钢檩条t檩条LT、墙檩条QL、拉条L010606003钢天窗架t天窗架及型钢类配件010606004钢挡风架t挡风架及型钢类配件010606005钢墙架t010606006钢平台t010606007钢走道t钢走道板、栏杆扶手、支架及其它型钢类配件010606008钢梯t踏步板、底梁、平台板、护笼等其它型钢类配件010606009钢栏杆t栏杆及型钢类构件010606010钢漏斗t010606011钢支架t010606012零星钢构件t其它小型分离式型钢构件。

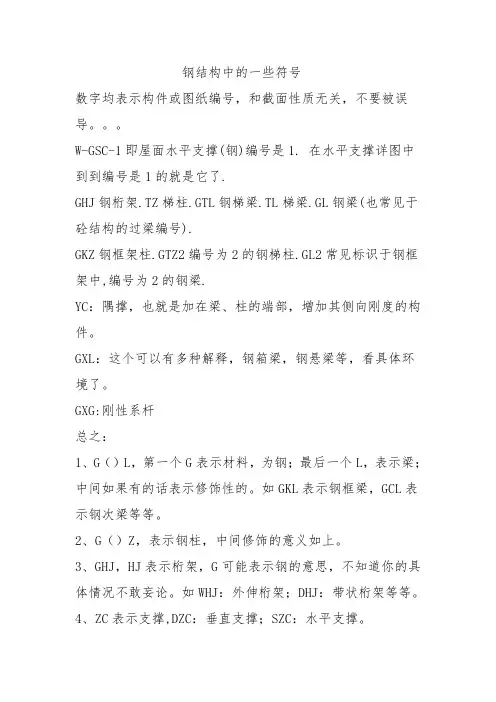

钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。
W-GSC-1即屋面水平支撑(钢)编号是1.在水平支撑详图中找到编号是1的就是它了.GHJ钢桁架.TZ梯柱GTL钢梯梁TL梯梁GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱GTZ2编号为2的钢梯柱GL2常见标识于钢框架中,编号为2的钢梁YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。
GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。
GXG：刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。
如GKL表示钢框梁，GCL表示钢次梁等等。
2、G（）Z，表示钢柱，中间修饰的意义如上。
3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。
如WHJ：外伸桁架；DHJ：带状桁架等等。
4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。
◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。
H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。
钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。
W-GSC-1即屋面水平支撑(钢)编号是1. 在水平支撑详图中到到编号是1的就是它了.GHJ钢桁架.TZ梯柱.GTL钢梯梁.TL梯梁.GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱.GTZ2编号为2的钢梯柱.GL2常见标识于钢框架中,编号为2的钢梁.YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。
GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。
GXG:刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。
如GKL表示钢框梁，GCL表示钢次梁等等。
2、G（）Z，表示钢柱，中间修饰的意义如上。
3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。
如WHJ：外伸桁架；DHJ：带状桁架等等。
4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。
◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。
H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H 型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。

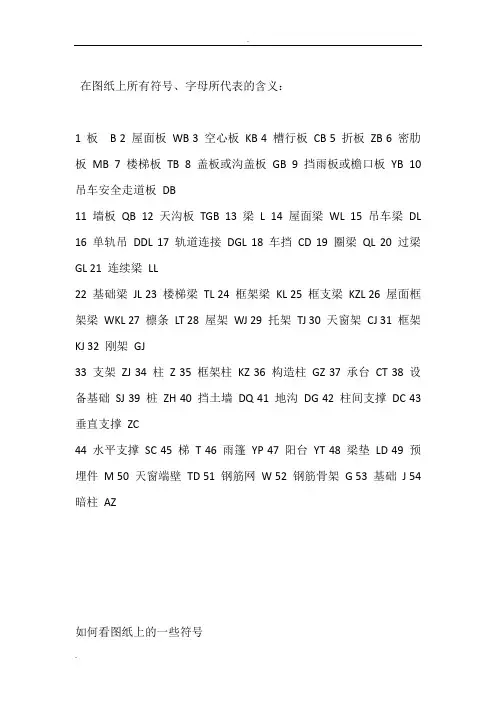

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
L代表角钢`GZ代表钢柱QT-球墨铸铁SC－铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。
L代表角钢`G Z代表钢柱Q T-球墨铸铁S C－铸钢S C S-不锈钢铸件G J?刚架G J Z刚架柱G J L刚架梁T L?托梁L T?檩条Q L?墙梁G L T刚性檩条W L T屋脊檩条S C?水平支撑Z C?柱间支撑G J?刚架G J Z刚架柱G J L刚架梁T L?托梁L T?檩条Q L?墙梁G L T刚性檩条W L T屋脊檩条S C?水平支撑Z C?柱间支撑G X G刚性系杆Y X B压型金属板S Q Z山墙柱X T?斜拉条M Z?门边柱M L?门上梁Y C?隅撑T??拉条C G?撑杆H J?桁架F H B复合板G X G刚性系杆Y X B压型金属板S Q Z山墙柱X T?斜拉条M Z?门边柱M L?门上梁Y C?隅撑T??拉条C G?撑杆H J?桁架F H B复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
L代表角钢`GZ代表钢柱QT-球墨铸铁SC－铸钢SCS-不锈钢铸件GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GJ 刚架GJZ 刚架柱GJL 刚架梁TL 托梁LT 檩条QL 墙梁GLT 刚性檩条WLT 屋脊檩条SC 水平支撑ZC 柱间支撑GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GXG 刚性系杆YXB 压型金属板SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁YC 隅撑T 拉条CG 撑杆HJ 桁架FHB 复合板GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
钢结构中的一些符号数字均表示构件或图纸编号，和截面性质无关，不要被误导。
W-GSC-1即屋面水平支撑(钢)编号是1. 在水平支撑详图中到到编号是1的就是它了.GHJ钢桁架.TZ梯柱.GTL钢梯梁.TL梯梁.GL钢梁(也常见于砼结构的过梁编号).GKZ钢框架柱.GTZ2编号为2的钢梯柱.GL2常见标识于钢框架中,编号为2的钢梁.YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。
GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。
GXG:刚性系杆总之：1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。
如GKL表示钢框梁，GCL表示钢次梁等等。
2、G（）Z，表示钢柱，中间修饰的意义如上。
3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。
如WHJ：外伸桁架；DHJ：带状桁架等等。
4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。
◆工字钢与HW、HM、HN、H型钢的区别是什么？工字钢工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面，靠腹板部厚，外部薄。
H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H 型钢是焊制，HW、HM、HN是热轧，其中的“W、M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”；HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。
