6.4 红外焦平面探测器红外焦平面探测器◆焦平面的概念与基本结构◆肖特基势垒探测器◆量子阱与量子点探测器◆倒装互连技术6.4 红外焦平面探测器6.4.3 量子阱与量子点探测器量子阱与量子点探测器量子阱探测器量子阱红外探测器❖量子阱红外探测器(QWIP)是随着分子束外延技术及量子阱超晶格材料的发展，利用GaAs/GaAlAs量子阱子带间红外光电效应制备的高灵敏红外探测器；它具有InSb、HgCdTe同样的性能，可实现大面积、均匀性高，且与目前的GaAs工艺兼容；❖通过改变量子阱宽度和势垒高度对带隙宽度进行人工剪裁，可方便地获得6～20μm光谱范围的响应，通过在GaAs势阱层内增加InGaAs材料，短波长可扩展到3μm。

通过改善量子阱能带参量可以实现光谱响应大范围调节，在2~20μm 的范围内均可工作；有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）量子阱红外探测器❖当器件正偏时，电压增大，光电信号减少；零偏时，光电信号较大；反偏时，电压增大，光电信号增大量很少，达到饱和。

故量子阱探测器具有明显的整流特性；❖能带与掺杂分布的不对称性，使得整个N型区有类似于P-N结的特性，故具有向长波延伸的条件。

❖从1987年贝尔实验室研制出第一个GaAlAs/GaAs量子阱红外探测器以来，该技术得到了迅速发展，成为三十多年来红外探测器领域研究的新热点。

❖下图为GaAs/AlGaAs量子阱红外探测器子带吸收的能带示意图，量子阱导带内基态电子(或空穴)在红外辐射作用下，向高能带跃迁，并在外电场作用下做定向运动，形成与入射光强成正比的光电流。

量子阱的基本结构❖Levine等人利用该原理试制出了最初的量子阱红外探测器。

该量子阱红外探测器是采用分子束外延法交替生长GaAs阱和AlGaAs势垒50个周期构成的超晶格结构。

量子阱红外探测器量子阱探测器的基本工作模型量子阱红外探测器工作的基本模型❖束缚态－束缚态跃迁：量子阱中的两个子能带均为束缚态，在红外辐射的作用下，电子从基态被激发到第一激发态（光谱响应窄），处于受激态的电子在外加较大偏压电场的作用下，穿过薄势垒顶部产生隧道贯穿，并以热电子形式输运，形成光电流；❖束缚态－束缚态跃迁：量子阱中的两个子能带均为束缚态，在红外辐射的作用下，电子从基态被激发到第一激发态（光谱响应窄），处于受激态的电子在外加较大偏压电场的作用下，穿过薄势垒顶部产生隧道贯穿，并以热电子形式输运，形成光电流；❖束缚态－自由态跃迁：当势阱宽度进一步减小时，子能级的束缚态会在势阱中上升，形成高于势垒的自由态(或连续态)（光谱响应较宽），在红外辐射作用下，使电子直接从势阱进入自由态，在较小外加偏压作用下形成光电流；❖多量子阱跃迁：由两种不同半导体材料薄层交替生长形成多层结构（A/B/A/B…），两种跃迁方式均存在的多个量子阱探测器模型。

描述bios的含义

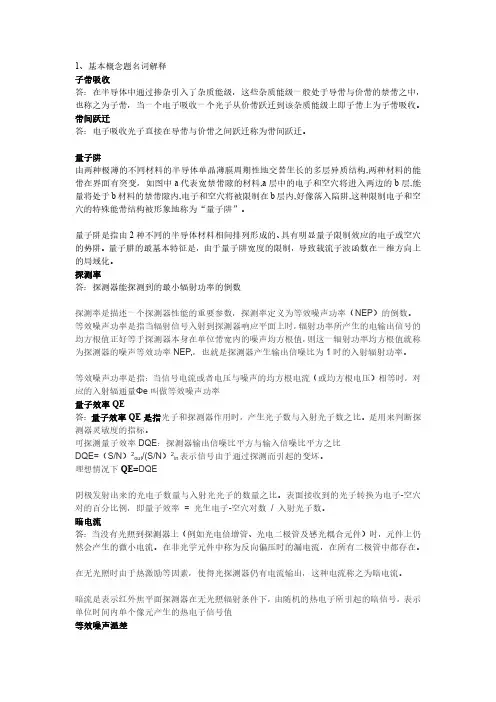

光子探测器是一种能够探测光（光子）的探测器，通常用于高能物理、核医学、安全检查、环境监测等领域。

常见的光子探测器分类如下：
- 按照工作原理分类：
- 光电探测器：利用光电效应将光信号转换为电信号，如光电二极管、光电倍增管等。

- 热探测器：利用光热效应将光信号转换为热信号，如热敏电阻、热释电探测器等。

- 量子探测器：利用量子效应将光信号转换为电信号，如雪崩二极管、硅光电池等。

- 按照探测波长分类：
- 可见探测器：能够探测可见光谱范围内的光，如光电二极管、光敏电阻等。

- 红外探测器：能够探测红外光谱范围内的光，如热释电探测器、量子阱探测器等。

- 紫外探测器：能够探测紫外光谱范围内的光，如雪崩二极管、硅光电池等。

- 按照应用领域分类：
- 高能物理探测器：用于高能物理实验中探测光子，如闪烁计数器、切伦科夫计数器等。

- 核医学探测器：用于核医学成像中探测光子，如正电子发射
断层扫描（PET）探测器、单光子发射计算机断层扫描（SPECT）探测器等。

- 安防探测器：用于安全检查和监控中探测光子，如X射线探测器、γ射线探测器等。

6.4 红外焦平面探测器红外焦平面探测器◆焦平面的概念与基本结构◆肖特基势垒探测器◆量子阱与量子点探测器◆倒装互连技术6.4 红外焦平面探测器6.4.3 量子阱与量子点探测器量子阱与量子点探测器量子阱探测器量子阱红外探测器❖量子阱红外探测器(QWIP)是随着分子束外延技术及量子阱超晶格材料的发展，利用GaAs/GaAlAs量子阱子带间红外光电效应制备的高灵敏红外探测器；它具有InSb、HgCdTe同样的性能，可实现大面积、均匀性高，且与目前的GaAs工艺兼容；❖通过改变量子阱宽度和势垒高度对带隙宽度进行人工剪裁，可方便地获得6～20μm光谱范围的响应，通过在GaAs势阱层内增加InGaAs材料，短波长可扩展到3μm。

通过改善量子阱能带参量可以实现光谱响应大范围调节，在2~20μm 的范围内均可工作；有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）量子阱红外探测器❖当器件正偏时，电压增大，光电信号减少；零偏时，光电信号较大；反偏时，电压增大，光电信号增大量很少，达到饱和。

故量子阱探测器具有明显的整流特性；❖能带与掺杂分布的不对称性，使得整个N型区有类似于P-N结的特性，故具有向长波延伸的条件。

❖从1987年贝尔实验室研制出第一个GaAlAs/GaAs量子阱红外探测器以来，该技术得到了迅速发展，成为三十多年来红外探测器领域研究的新热点。

❖下图为GaAs/AlGaAs量子阱红外探测器子带吸收的能带示意图，量子阱导带内基态电子(或空穴)在红外辐射作用下，向高能带跃迁，并在外电场作用下做定向运动，形成与入射光强成正比的光电流。

量子阱的基本结构❖Levine等人利用该原理试制出了最初的量子阱红外探测器。

该量子阱红外探测器是采用分子束外延法交替生长GaAs阱和AlGaAs势垒50个周期构成的超晶格结构。

量子阱红外探测器量子阱探测器的基本工作模型量子阱红外探测器工作的基本模型❖束缚态－束缚态跃迁：量子阱中的两个子能带均为束缚态，在红外辐射的作用下，电子从基态被激发到第一激发态（光谱响应窄），处于受激态的电子在外加较大偏压电场的作用下，穿过薄势垒顶部产生隧道贯穿，并以热电子形式输运，形成光电流；❖束缚态－束缚态跃迁：量子阱中的两个子能带均为束缚态，在红外辐射的作用下，电子从基态被激发到第一激发态（光谱响应窄），处于受激态的电子在外加较大偏压电场的作用下，穿过薄势垒顶部产生隧道贯穿，并以热电子形式输运，形成光电流；❖束缚态－自由态跃迁：当势阱宽度进一步减小时，子能级的束缚态会在势阱中上升，形成高于势垒的自由态(或连续态)（光谱响应较宽），在红外辐射作用下，使电子直接从势阱进入自由态，在较小外加偏压作用下形成光电流；❖多量子阱跃迁：由两种不同半导体材料薄层交替生长形成多层结构（A/B/A/B…），两种跃迁方式均存在的多个量子阱探测器模型。

量子点红外光电探测器技术的发展（学术前沿专题）专业：测试计量技术及仪器班级：硕研22班学生学号： S0908*******学生姓名：李刚量子点红外光电探测器目前大多数红外焦平面阵列（FPA）都以量子阱红外光电探测器（QWIP）或碲镉汞（MCT）光电探测器为基础，而这两类探测器都存有重大的不足。

QWIP对垂直入射光的探测效率很低，因为垂直方向上光子的跃迁被禁止。

尽管利用光栅可以弥补这一缺点，但光栅的制作无疑会增加系统的成本。

另外，QWIP在高温工作时暗电流较高，所以通常采用冷却方式使其在低温下工作，这便大大增加了成像系统的成本、体积和功耗。

MCT光电探测器则因为MCT固有的不稳定性，很难实现高度均匀的探测器阵列，而且以MCT为基础的FPA还具有成本高和效率低的缺点。

近年来，量子点红外光电探测器（QDIP）在工作温度和量子效率方面取得的重大进步，将有望引领新一轮成像技术热潮，并将在医学与生物学成像、环境与化学监测、夜视与太空红外成像等领域开辟新的应用天地。

目前，通过采用纳米技术形成量子点，研究人员已经在开发室温或接近室温工作的高性能成像器方面迈出了一大步。

量子点又称“人造原子”，目前量子点作为提高电子与光电子器件性能的一种手段，已经被广泛应用。

量子点的尺寸很小，通常只有10nm，因此其具有独特的三维光学限制特性。

将量子点应用在红外光电探测器上，可以使探测器在更高的温度下工作。

开发高温工作的红外光电探测器，可以降低红外成像系统的成本，减小重量，提高效率，这将极大地拓展红外光电探测器的应用范围。

研究人员已经开发出了首个以QDIP为基础的焦平面阵列。

研究人员在开发高性能QDIP方面取得了重大突破。

新开发的在室温下工作的QDIP，探测峰值波长在中红外波段（3～5μm），这一波段具有重要的应用价值，因为地球大气层对中红外波段的吸收很小。

该款QDIP由砷化铟（InAs）量子点和铟砷化镓（InGaAs）量子阱组成的混合结构，同时利用铝铟砷化物（AlInAs）形成势垒。

简述红外夜视视觉传感器的工作原理及特点一、红外夜视视觉传感器的概述红外夜视视觉传感器是一种能够在低光环境下工作的传感器，其利用红外线技术实现对目标的探测和成像。

它主要由红外探测器、光学透镜、信号处理电路和显示装置等组成。

二、红外探测器的工作原理红外探测器是红外夜视系统中最核心的部件之一。

它能够将目标发出的热辐射转化为电信号，从而实现目标的探测和成像。

常见的红外探测器主要有热电偶、焦平面阵列和量子阱等。

1. 热电偶热电偶是最早被应用于红外夜视系统中的传感器。

它利用材料在温度变化时产生电势差的原理，将目标发出的热辐射转化为电信号。

但是，由于其灵敏度低、响应速度慢等缺点，已经逐渐被其他类型的红外探测器所取代。

2. 焦平面阵列焦平面阵列是当前应用最广泛的红外探测器之一。

它由多个微小的探测单元组成，每个单元都能够将目标发出的热辐射转化为电信号。

这些信号被整合后，就能够形成目标的图像。

与热电偶相比，焦平面阵列具有灵敏度高、响应速度快等优点。

3. 量子阱量子阱是一种新型的红外探测器，其灵敏度和分辨率都比焦平面阵列更高。

它利用半导体材料中的量子效应实现对红外线辐射的探测和成像。

由于其制造工艺复杂、价格昂贵等原因，目前还没有被广泛应用于红外夜视系统中。

三、光学透镜的工作原理光学透镜是红外夜视系统中另一个重要组成部分。

它主要负责将目标发出的光线聚焦到红外探测器上，并对图像进行调节和矫正。

1. 聚焦光学透镜通过改变其曲率来实现对光线的聚焦。

当光线经过凸透镜时，会向透镜中心汇聚；当光线经过凹透镜时，会从透镜中心散开。

通过调节透镜的曲率，就能够将目标发出的光线聚焦到红外探测器上。

2. 调节和矫正光学透镜还可以通过调节其位置和角度来实现对图像的调节和矫正。

例如，在夜视系统中，由于红外辐射的波长比可见光短很多，因此需要使用特殊的光学透镜来实现对图像的调整和矫正。

四、信号处理电路的工作原理信号处理电路是红外夜视系统中最重要的部分之一。

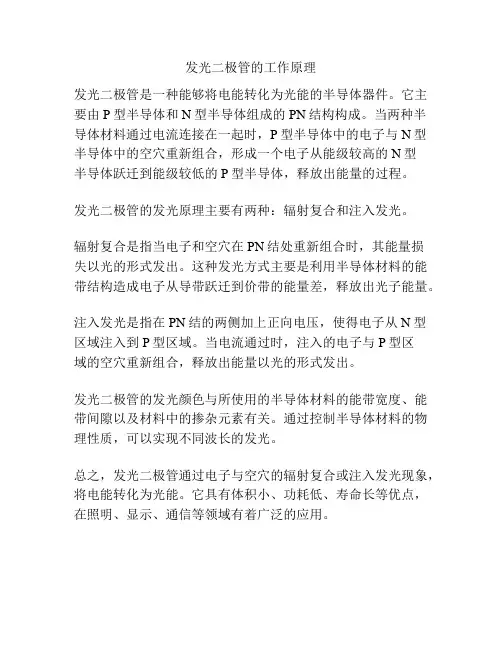

发光二极管的工作原理
