影像电子学基础(考题含答案)影像电子学基础复习题一、名词解释：1、支路：不含分支的一段电路（至少包含一个元件)2、节点:三条或三条以上支路的连接点3、闭合电路欧姆定律：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

公式为I=E/(R+r)，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。

4、部分电路欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比, 公式：I=U/R5、等效变换：在电路分析计算时，有时可以将电路某一部分用一个简单的电路代替，使电路得以简化。

6、基尔霍夫电流定律：电路中任一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。

7、基尔霍夫电压定律：在任何一个闭合回路中，从一点出发绕回路一周回到该点时，各段电压的代数和恒等于零，即∑U=0。

8、正弦交流电:电压与电流大小和方向随时间按照正弦函数规律变化。

9、直流电：大小和方向随时间周期性变化的电压和电流收集于网络，如有侵权请联系管理员删除二、填空题：1、沿任何闭合回路绕行一周时，回路中各电阻的电压降的代数和等于回路．中各电源的电动势的代数和。

2、感抗的单位是欧（XL)。

3、电感在正弦交流电路中，具有通低频、阻高频，通交流、阻直流的特性。

4、基尔霍夫电流定律阐明了电路中任一节点各支路电流之间的关系。

根据电流连续性原理可知，在任一时刻，流入节点的电流之和恒等于流出该节点的电流之和。

5、电容器充电时，电容器两端的电压按指数规律上升，而充电电流按指数规律下；电容器放电时，电容器两端的电压按指数规律下降，而放电电流按指数规律下降。

6、对于一个有n个节点和m条支路的复杂电路，总共有n-1个独立的节点电流方程和 m-(n-1) 个独立的回路电压方程。

收集于网络，如有侵权请联系管理员删除7、硅晶体中，每个硅原子都和周围的其它硅原子形成共用电子对，这个共用电子对叫做共价键。

8、二极管伏安特性曲线如右上图，其中 OA 段是死区， AB 段表示正向导通，OD 段表示反向截止， DE 段表示反向击穿。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

接触器课件一、引言接触器是一种自动化的控制电器，广泛应用于电力系统、工业控制、交通运输等领域。

本课件旨在介绍接触器的基本原理、结构、类型、工作特性及其在各个领域的应用，帮助读者全面了解接触器的相关知识。

二、接触器的基本原理与结构1.基本原理接触器是一种利用电磁原理实现电路的通断、分合功能的电器。

当接触器线圈通电时，产生磁场，磁场吸引铁芯，使接触器的主触点闭合，从而接通电路；当线圈断电时，磁场消失，弹簧力使主触点断开，从而切断电路。

2.结构接触器主要由线圈、铁芯、主触点、辅助触点、灭弧装置等组成。

线圈产生磁场，铁芯传递磁场，主触点实现电路的通断，辅助触点提供信号输出，灭弧装置用于消除电弧，保证接触器正常工作。

三、接触器的类型及工作特性1.类型根据电流类型，接触器可分为交流接触器和直流接触器。

交流接触器主要用于交流电路，直流接触器主要用于直流电路。

根据触点数量，接触器可分为单极接触器、双极接触器、多极接触器等。

根据用途，接触器可分为通用接触器、特殊用途接触器（如真空接触器、半导体接触器等）。

2.工作特性接触器的主要工作特性包括额定电流、额定电压、操作频率、使用寿命等。

额定电流是指接触器正常工作时允许通过的最大电流值。

额定电压是指接触器正常工作时允许的最高电压值。

操作频率是指接触器在单位时间内允许操作的次数。

使用寿命是指接触器从开始使用到失效的时间。

四、接触器的应用1.电力系统在电力系统中，接触器广泛应用于配电柜、控制柜等设备，实现电路的通断、分合，保证电力系统的安全、稳定运行。

2.工业控制在工业控制领域，接触器用于控制电动机、电热设备等，实现自动化控制，提高生产效率。

3.交通运输在交通运输领域，接触器用于控制车门、照明、信号等系统，保障交通安全、便捷。

4.其他领域接触器还广泛应用于建筑、家电、航空航天等领域，实现电路的控制和保护。

五、结论接触器作为一种重要的控制电器，具有结构简单、可靠性高、控制方便等优点。

大一影像电子学基础知识点影像电子学是指应用电子技术处理、传输和显示图像的学科。

在大一学习影像电子学的过程中，我们需要掌握一些基础知识点。

下面将介绍并详细解释这些知识点。

1. 图像传感器图像传感器是将光信号转换为电信号的设备。

它是在影像电子学领域中最重要的技术之一。

常见的图像传感器有CCD和CMOS两种类型。

CCD传感器通过将光电信号转换成电荷进行图像捕捉，而CMOS传感器则直接将光信号转换成电信号。

我们需要了解这两种传感器的原理、特点以及应用。

2. 像素像素是图像的最小单位，每个像素代表图像上的一个点。

像素决定了图像的细节和清晰度。

我们需要了解像素的概念、分辨率以及像素密度的计算方法。

另外，还需要了解像素的颜色表示方式，如RGB和CMYK。

3. 图像处理图像处理是指对图像进行分析、处理和增强的过程。

在大一的学习中，我们需要了解一些常见的图像处理技术，如图像滤波、边缘检测、图像增强等。

此外，还需要了解一些常见的图像处理软件，如Photoshop和Matlab等。

4. 图像压缩图像压缩是指通过一定的编码手段减少图像数据量的过程。

了解图像压缩的原理和常见的压缩算法是大一学习影像电子学的必备知识。

常见的压缩算法有JPEG、PNG、GIF等。

我们需要了解这些算法的优缺点，并学会如何选择合适的压缩算法。

5. 彩色图像彩色图像是由红、绿、蓝三个颜色通道组成的图像。

了解彩色图像的表示方式和生成原理是大一学习的重点。

我们需要了解RGB和CMYK两种常见的彩色表示方式，以及彩色图像的合成和分解方法。

6. 视频处理视频处理是指对连续帧图像进行处理和分析的过程。

了解视频采集、视频编码和视频传输等基本概念是大一学习影像电子学的重要内容。

我们还需要了解一些常见的视频处理算法，如运动估计、视频稳定等。

7. 图像显示图像显示是将电子信号转换为可见图像的过程。

了解不同类型的显示器、显示原理以及显示质量评估指标是非常重要的。

我们需要了解液晶显示器、OLED显示器、投影显示器等不同类型的显示器，并了解它们的优缺点。

接触器接触器是用来频繁接通或分断电动机主电路或其他负载电路的控制电器。

用它可以实现远距离自动控制。

由于它结构紧凑，价格低廉、工作可靠、维护方便，因而用途十分广泛，是用量最大、应用面最宽的电器之一。

1. 接触器的用途及分类接触器最主要的用途是控制电动机的启动、反转、制动和调速等，因此它是电力拖动控制系统中最重要也是最常用的控制电器之一。

它具有低电压释放保护功能。

它具有比工作电流大数倍乃至十几倍的接通和分断能力，但不能分断短路电流。

它是一种执行电器，即使在先进的可编程控制器应用系统中，它一般也不能被取代。

接触器种类很多，按驱动力不同可分为电磁式、气动式和液压式，以电磁式应用最广泛。

按接触器主触点控制的电路中电流种类分为交流接触器和直流接触器两种。

按其主触点的极数（即主触点的个数）来分，有单极、双极、三极、四极和五极等多种。

直流接触器一般为单极或双极；交流接触器大多为三极或四极。

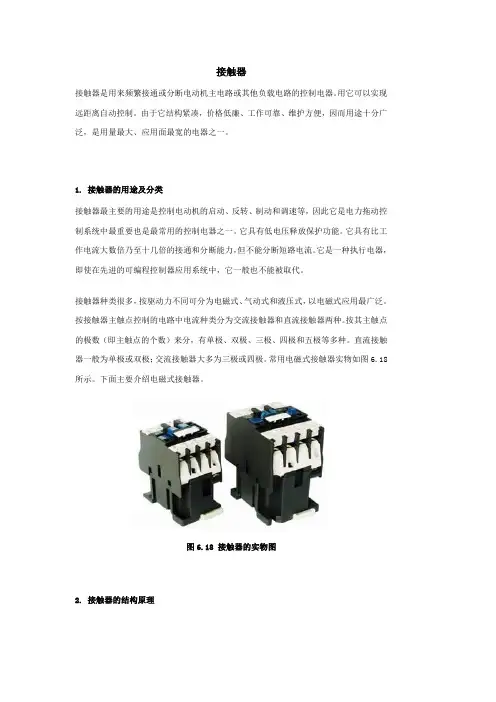

常用电磁式接触器实物如图6.18所示。

下面主要介绍电磁式接触器。

图6.18 接触器的实物图2. 接触器的结构原理交流接触器和直流接触器结构相似，由电磁机构、主触点和灭弧系统、辅助触点、反力装置、支架和底座五个部分组成。

交流接触器的结构剖面示意图如图1.19所示。

接触器的图形符号如图6.20所示，文字符号用KM表示。

（1）电磁机构电磁机构由线圈、铁心和衔铁组成。

小容量接触器的铁心一般都为双E形，衔铁采用直动式结构。

为了减少涡流损耗，交流接触器的铁心都要用硅钢片叠铆而成，并在铁心的端面上装有分磁环（短路环）。

交流接触器的吸引线圈（工作线圈）一般做成有架式，形状较扁，以避免于铁心直接接触，改善线圈的散热情况。

交流线圈的匝数较少，纯电阻小，因此，在接通电路的瞬间，由于铁心气隙大，电抗小，电流可达到15倍的工作电流，所以，交流接触器不适宜于极频繁启动、停止的工作场合。

而且要特别注意，千万不要将交流接触器的线圈接在直流电源上，否则将因电阻小而流过很大的电流使线圈烧坏。

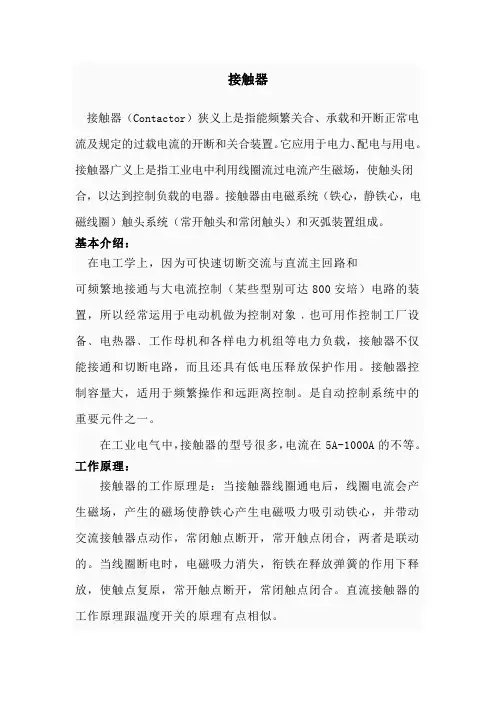

接触器接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等。

工作原理：接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

主要结构：交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器的简单认识一.什么是接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二.接触器的作用接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

三.接触器在使用中需要注意的问题1.额定电压和额定电流的使用要符合产品规定；2.EV200系列的高压接触器分为带辅助触点和不带辅助触点；3.螺柱注意防氧化的保护，避免影响使用。

四.交流接触器的基本分类1、按主触点极数可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

2、按灭弧介质可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

3、按有无触点可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

五.交流接触器的工作原理当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。
