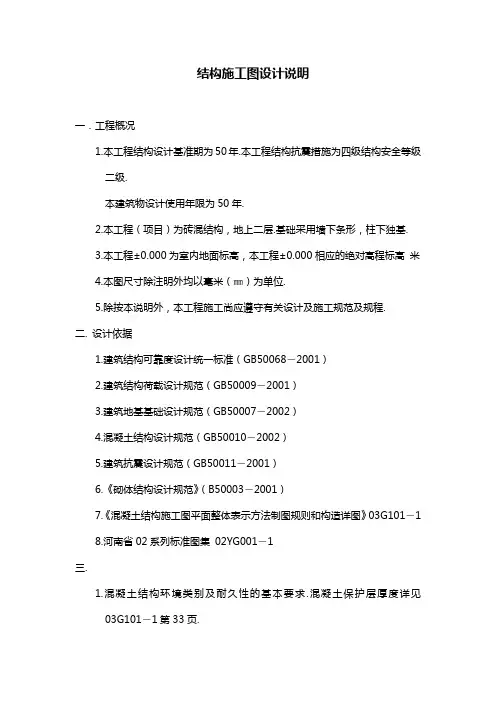

结构施工图设计说明
一．工程概况
1.本工程结构设计基准期为50年.本工程结构抗震措施为四级结构安全等
级二级.
本建筑物设计使用年限为50年.
2.本工程（项目）为砖混结构，地上二层.基础采用墙下条形，柱下独基.
3.本工程±0.000为室内地面标高，本工程±0.000相应的绝对高程标高米
4.本图尺寸除注明外均以毫米（㎜）为单位.
5.除按本说明外，本工程施工尚应遵守有关设计及施工规范及规程.
二. 设计依据
1.建筑结构可靠度设计统一标准（GB50068―2001）
2.建筑结构荷载设计规范（GB50009―2001）
3.建筑地基基础设计规范（GB50007―2002）
4.混凝土结构设计规范（GB50010―2002）
5.建筑抗震设计规范（GB50011―2001）
6.《砌体结构设计规范》（B50003―2001）
7.《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101―1
8.河南省02系列标准图集 02YG001―1
三.
1.混凝土结构环境类别及耐久性的基本要求.混凝土保护层厚度详见
03G101―1第33页.
2.砌体：均采用MU10混凝土实心砖.
±0.000以下采用M7.5水泥砂浆. ±0.000以上采用M5混合砂浆.
3.基础回填土分层夯实压实系数不小于0.94
4.室内厨卫间比相邻房间低30㎜.
5.除垫层为C10混凝土外其余部位均为C20混凝土.
6.当圈梁不能兼当过梁时参考02YG301预制过梁，荷载等级三级.。

建设工程设计说明书范本一、引言建设工程设计说明书是建筑行业中一种重要的文档，它旨在对工程设计方案进行详细的描述和说明。

本文将介绍一份建设工程设计说明书的范本，以供参考和借鉴。

二、项目概况该项目是一座商业综合体建筑，位于城市中心区域，总建筑面积约为xxxx平方米，包括商场、写字楼和公共活动空间。

项目旨在提供一个集购物、办公和休闲娱乐为一体的多功能场所。

三、设计目标与原则1. 设计目标- 强调建筑与自然环境的和谐融合；- 提供舒适的使用体验；- 最大限度地提高建筑的功能性；- 符合城市规划和环保要求。

2. 设计原则- 空间布局合理，满足不同功能的需求；- 采用现代化的建筑材料和技术；- 注重节能与环保，提高可持续发展性；- 考虑建筑的可维护性和可操作性。

四、设计方案1. 总体布局项目整体呈现"U"形布局，中间是一个宽敞的广场，连接商场、写字楼和公共活动空间。

商场位于建筑的底层，写字楼位于上层，公共活动空间则分布在不同楼层。

2. 空间设计商场设计为流线型的空间布局，各个区域之间设置便捷的通道和楼梯。

写字楼采用开放式平面布局，提供灵活的办公空间。

公共活动空间包括多个休息区、娱乐设施等，以满足不同群体的需求。

3. 结构设计建筑结构采用钢筋混凝土结构，以提供足够的承载能力和抗震性能。

楼层采用悬挑结构，使建筑更加轻盈。

4. 立面设计建筑立面采用玻璃幕墙和金属外墙板相结合的设计，既满足了建筑的保温、隔热需求，也提升了整体的美观度。

五、施工技术与工艺1. 施工技术- 采用预制构件，提高施工效率；- 注重材料的选择和使用，确保质量；- 严格遵守施工工艺和标准，确保施工质量；- 加强安全措施，保障工人的身体健康。

2. 工艺流程- 地基基础施工：进行地质勘察，挖掘基坑，浇筑混凝土地基；- 结构施工：根据结构设计图施工钢筋和浇筑混凝土；- 外装施工：安装玻璃幕墙和金属外墙板；- 室内装修施工：包括地面铺装、墙面装修、天花板装修等。

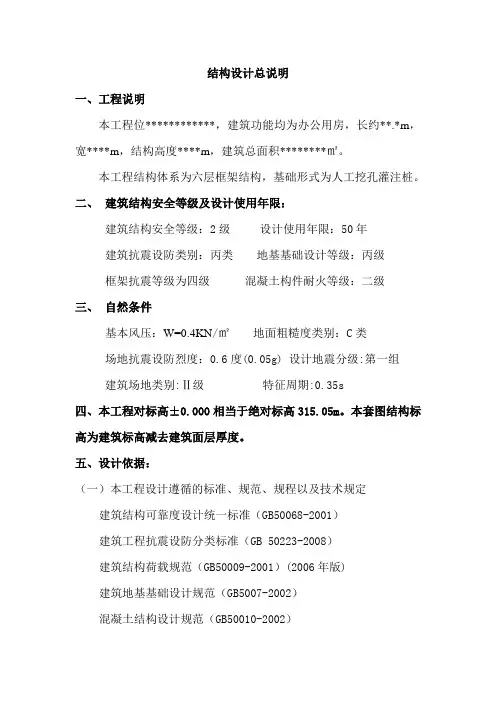

结构设计总说明一、工程说明本工程位************，建筑功能均为办公用房，长约**.*m，宽****m，结构高度****m，建筑总面积********㎡。

本工程结构体系为六层框架结构，基础形式为人工挖孔灌注桩。

二、建筑结构安全等级及设计使用年限：建筑结构安全等级：2级设计使用年限：50年建筑抗震设防类别：丙类地基基础设计等级：丙级框架抗震等级为四级混凝土构件耐火等级：二级三、自然条件基本风压：W=0.4KN/㎡地面粗糙度类别：C类场地抗震设防烈度：0.6度(0.05g) 设计地震分级:第一组建筑场地类别:Ⅱ级特征周期:0.35s四、本工程对标高±0.000相当于绝对标高315.05m。

本套图结构标高为建筑标高减去建筑面层厚度。

五、设计依据：（一）本工程设计遵循的标准、规范、规程以及技术规定建筑结构可靠度设计统一标准（GB50068-2001）建筑工程抗震设防分类标准（GB 50223-2008）建筑结构荷载规范（GB50009-2001）(2006年版)建筑地基基础设计规范（GB5007-2002）混凝土结构设计规范（GB50010-2002）建筑抗震设计规范（GB50011-2001）（2008年版）建筑桩基技术规范（JGJ94-2008）冷轧带助钢筋混凝土结构技术规程（JGJ95-2003）本工程按现行国家设计标准进行设计，施工时除应满足本说明及各设计图纸说明外，尚应严格执行现行国家。

部委及工程所在地区的有关标准、规范和规程。

（二）采用的图集混凝土结构施工图平面整体表示法制图规则和构造详图（03G101）、（04G101-3）框架轻质填充墙构造图集（西南05G701（一））（三）设计采用可变荷载标准值洗间、卫生间 2.0KN/㎡楼梯间、走廊：2.5KN/㎡办公室 2.0KN/㎡阳台 2.5KN/㎡杂物间 2.5KN㎡露台 3.0KN/㎡上人屋面 2.0KN/㎡不上人屋面 0.5KN㎡多功能厅 3.0KN/㎡电梯机房 7.0KN/㎡注:未经设计允许,不得改变房间的用途。

结构设计总说明一、设计范围:本图为工程结构部分的设计说明.施工前须与工艺、建筑和电气等工种图纸密切配合，并依据工艺总图认真放线.二、设计依据：1、本工程采用的主要设计规范如下:《建筑结构可靠度设计统计标准（GB50068-2001）》《建筑结构荷载规范(GB50009-2012）》《混凝土结构设计规范（GB50010-2010)》《砌体结构设计规范（GB5000.-2011)》《建筑地基基础设计规范（GB50007—2011)》《给水排水工程构筑物结构设计规范(GB50069-2002) 》《建筑工程抗震设防分类标准（GB50223-2008）》《建筑抗震设计规范(GB50011-2010）》《室外给水排水和煤气热力工程抗震设计规范(GB50032—2003)》《建筑桩基技术规范（JGJ94-2008）》2、工艺、建筑、电气、暖通等各专业提供的设计资料配合单.三、抗震设计和结构安全等级：1、根据《建筑抗震设计规范(GB50011—2010）》,抗震设防烈度为6级，第一组，设计基本地震加速度值0。

05g。

2、本工程所有建、构筑物的抗震设防类别为丙类，框架抗震等级为四级。

3、本工程建筑物、构建物的设计使用年限为50年.4、建筑物、构建物的结构安全等级均为二级；结构重要性系数为1.0.5、地基为Ⅱ类场地土，地基基础设计等级为丙级.6、砌体结构的施工质量控制等级为B级.7、各图中尺寸单位为毫米,高程为米，高程系统详工艺图。

四、材料：1、素混凝土:除特别注明外，垫层及池内找坡回填均为C15。

2、钢筋混凝土：除特别注明外，垫层及池内填充为C15；池体部分板为C30防水混凝土，抗渗标号S6；建筑物采用C303、钢筋:HPB300级钢筋,fy≥270N∕m㎡；HRB335级钢筋，fy≥330N∕m㎡；HRB400级钢筋，fy≥360N∕m㎡.钢筋的强度标准值应具有有小于95％的保证率.4、钢材:除特别注明外，各种型钢、钢板、螺栓均用Q235B钢。

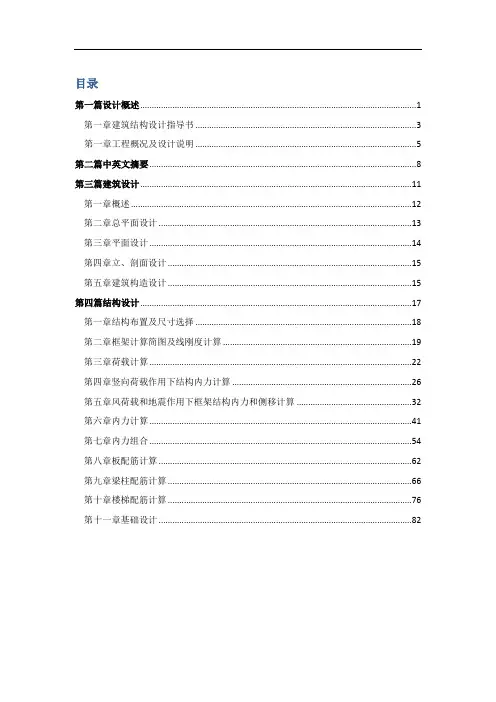

目录
第一篇设计概述 (1)
第一章建筑结构设计指导书 (3)
第一章工程概况及设计说明 (5)
第二篇中英文摘要 (8)
第三篇建筑设计 (11)
第一章概述 (12)
第二章总平面设计 (13)
第三章平面设计 (14)
第四章立、剖面设计 (15)
第五章建筑构造设计 (15)
第四篇结构设计 (17)
第一章结构布置及尺寸选择 (18)
第二章框架计算简图及线刚度计算 (19)
第三章荷载计算 (22)
第四章竖向荷载作用下结构内力计算 (26)
第五章风荷载和地震作用下框架结构内力和侧移计算 (32)
第六章内力计算 (41)
第七章内力组合 (54)
第八章板配筋计算 (62)
第九章梁柱配筋计算 (66)
第十章楼梯配筋计算 (76)
第十一章基础设计 (82)
第一篇设计概述。

建筑结构初步设计说明文本建筑结构初步设计说明文本普陀区长风地区3D地块商业办公楼综合项目结构初步设计说明一、工程概况普陀区长风地区3D地块商业办公楼综合项目地上部分包含“会展”及“写字楼”两个结构单体。

本工程总建筑面积约14.5万m2, 其中地上约9.6万m2（会展约4.4万m2，写字楼约5.2万m2），地下约4.9万m2。

会展上部结构采用框架剪力墙结构，结构6层，屋顶设置平板钢结构网架，结构高度约40米，属于A级高度高层建筑。

写字楼上部结构为双塔结构，采用框架剪力墙结构，双塔分别为17层(2#楼)和20层(3#楼)，结构高度分别约为73.8米和86.4米，属于A级高度高层建筑。

本工程设统一地下室，地下室为一整体不设缝，地下室顶板作为上部结构的嵌固端进行结构计算分析。

地下共2层，平时为车库，战时地下二层局部设人防，人防设计另详。

二、设计依据、资料1.经认可的建筑设计资料。

2.采用的主要规范、规程：l 《建筑结构可靠度设计统一标准》（GB50068-2001）l 《建筑抗震设防分类标准》（GB50223-2008）l 《中国地震动参数区划图》（GB18306-2001）l 《建筑结构荷载规范》（GB50009-2001）(2006年版) l 《建筑抗震设计规范》（GB50011-2001）(2008局部修订版) l 《混凝土结构设计规范》（GB50010-2002）l 《钢结构设计规范》（GB50017-2003）l 《高层建筑混凝土结构技术规程》（JGJ3-2002）l 《冷轧带肋钢筋混凝土结构技术规程》(JGJ 95-2003) l 《建筑桩基技术规范》（JGJ94-2008）l 《建筑基桩检测技术规范》（JGJ106-2003）l 《建筑地基基础设计规范》（GB50007-2002）l 《地下工程防水技术规范》（GB50108-2008）l 《地基基础设计规范》（上海市工程建设规范DGJ08-11-1999）l 《建筑抗震设计规程》（上海市工程建设规范DGJ08-9-2003）l 业主提供的由上海岩土工程勘察设计研究院有限公司施工的本工程《岩土工程勘察报告》（工程编号:2009-G-074）3．设计荷载荷载取值除特别要求外均按《建筑结构荷载规范》（GB50009-2001）(2006年版) （1）风荷载根据《建筑结构荷载规范》（GB50009-2001），会展的基本风压按50年一遇标准取值，基本风压为W0=0.55kN/m2，写字楼的基本风压按100年一遇标准取值，基本风压为W0=0.60kN/m2，本工程的地面粗糙度取C类。

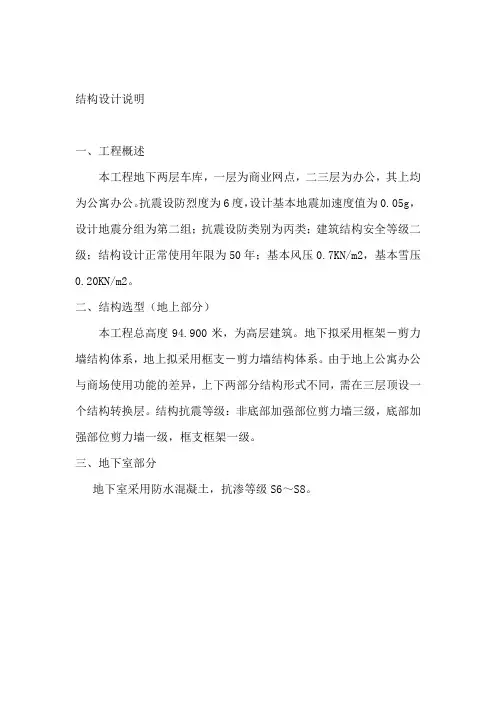

结构设计说明
一、工程概述
本工程地下两层车库，一层为商业网点，二三层为办公，其上均为公寓办公。

抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第二组；抗震设防类别为丙类；建筑结构安全等级二级；结构设计正常使用年限为50年；基本风压0.7KN/m2，基本雪压
0.20KN/m2。

二、结构选型（地上部分）
本工程总高度94.900米，为高层建筑。

地下拟采用框架－剪力墙结构体系，地上拟采用框支－剪力墙结构体系。

由于地上公寓办公与商场使用功能的差异，上下两部分结构形式不同，需在三层顶设一个结构转换层。

结构抗震等级：非底部加强部位剪力墙三级，底部加强部位剪力墙一级，框支框架一级。

三、地下室部分
地下室采用防水混凝土，抗渗等级S6～S8。

结构初步设计说明1.工程概况本工程位于天津市xx区10号地西部，该地段南临xx大街。

主要功能地上为综合办公用房，地下为停车库和餐饮用房。

建筑的长为，宽为，总高度为。

地上17层，地下2层。

1~4层层高为，5~17层为，18层为；地下一层层高为，地下二层为。

主要结构跨度为、和。

结构体系为框架-剪力墙结构，基础形式为钻孔灌注桩基础。

2.设计依据2.1.主体结构设计使用年限为50年。

2.2.自然条件：2.2.1.基本风压为m2（n=50）；2.2.2.基本雪压为m2（n=50）；2.2.3.抗震设防烈度为7度（）。

2.3.岩土工程勘察报告：根据天津市地质工程勘察院2011-11-28提出的《建设发展大厦岩土工程勘察报告（详勘）》（工号KC2011E373）进行结构初步设计。

2.4.建设单位提供的人防设计批复文件等书面要求。

2.5.政府有关主管部门对方案设计的批复文件。

2.6.本工程设计所执行的主要标准、规范、规程和规定如下：1)《建筑结构荷载规范》GB50009-2001（2006年版）2)《建筑地基基础设计规范》GB50007-20013)《建筑桩基技术规范》JGJ94-20084)《混凝土结构设计规范》GB50010-20105)《建筑抗震设计规范》GB50011-20106)《钢结构设计规范》GB50017-20037)《岩土工程技术规范》DB29-20-20008)《天津市预防混凝土碱-集料反应技术规程》(DB/T29-176-2010)9)《建筑设计防火规范》GB50016－200610)《高层建筑混凝土结构技术规程》JGJ3-201011)《人民防空地下室设计规范》GB5003812)《地下工程防水技术规范》GB5010813)《建筑地基处理技术规范》JGJ 79-20023.建筑分类等级3.1.建筑分类等级见表。

表建筑分类等级4.主要荷载(作用)取值4.1.楼(屋)面活荷载见表。

表活荷载标准值注：其他未列项目见现行标准、规范及规程。

结构设计说明书1 设计资料（1）工程名称：本工程为某乡镇办公楼（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.8m×3.9m。

（3）工程概况：建筑层数5层，每层层高3.2米，总建筑面积2457m2。

（4）基本风压：0.5 kN/ m2。

（5）抗震设防烈度：地震基本烈度为7度第二组，设计地震基本加速度值为0.25g。

（7）材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。

柱混凝土：采用C35混凝土；柱混凝土：采用C30混凝土；墙体：外墙采用250mm厚加气混凝土砌块；内墙采用200mm厚加气混凝土砌块，；窗：铝合金窗， =0.35 kN/m3 ；（8）墙体厚度：卫生间的隔墙厚150mm，其余墙厚为250mm。

（9）气象资料：主导风向：夏季西南，冬季东北。

基本风压、年平均降雨量、基本雪压可查阅荷载规范98J。

标准冻深0.85m，地下水位钻孔未揭露。

（10）工程地质及水文地质条件：建筑场地地形平坦，地基土成因类型为冰水洪积层。

自上而下叙述如下：新近沉积层（第一层），粉质粘土，厚度0.5-1.0米，岩性特点，团粒状大孔结构，欠压密。

粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约2.5米, qsk=35kPa。

粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米， qsk=32kPa。

粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=52kPa,qsk ＞1500kPa 。

不考虑地下水。

结构平面布置图如图1-1所示：图1-1平面柱网布置图2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：1-2轴框架梁： b=400mm h=800mm 3-4轴框架梁： b=200mm h=400mm 横向AB 、CD 轴框架梁： b=250mm h=500mm 横向BC 轴框架梁： b=150mm h=200mm 2.2 柱截面尺寸估算框架柱截面尺寸应根据公式[]c cNA f μ≥N 估算。
