列举电涡流式传感器的应用场合

电涡流传感器详解电涡流传感器详解一、电涡流传感器的基本类型分为高频反射式电涡流传感器和低频透射式电涡流传感器。

激励频率的选择原则为：待测导体的厚度大，应选择较低的激励频率以保证线性度，反之则使用较高激励频率以提高灵敏度。

二、电涡流传感器的典型应用电涡流传感器系统广泛应用于电力、石油、化工、冶金等行业和一些科研单位。

对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。

胀差测量斜坡式胀差测量补偿式胀差测量双斜面胀差测量振动测量轴位移测量轴心轨迹测量差动测量动力膨胀转子动平径向运动分析转速和相位差测试转速测量表面不平整度测量裂痕测量非导电材料厚度测量金属元件合格检测轴承测量换向片测量1、相对振动测量测量径向振动，可以由它分析轴承的工作状态，还可以看到分析转子的不平衡，不对中等机械故障。

电涡流传感器系统可以提供对于下列关键或是基础机械状态监测所需要的信息：●工业透平，蒸汽/燃气●压缩机，径向/轴向●膨胀机●动力发电透平，蒸汽/燃气/水利●发动马达●发动机●励磁机●齿轮箱●泵●风箱●鼓风机●往复式机械（1）相对振动测量（小型机械）振动测量同样可以用于对一般性的小型机械进行连续监测。

电涡流传感器系统可为如下各种机械故障的早期判别提供重要信息：●轴的同步振动●油膜失稳●转子摩擦●部件松动●轴承套筒松动●压缩机踹振●滚动部件轴承失效●径向预载，内部/外部包括不对中●轴承巴氏合金磨损●轴承间隙过大，径向/轴向●平衡（阻气）活塞●联轴器“锁死”磨损/失效●轴裂纹●轴弯曲●齿轮咬合问题●电动马达空气间隙不匀●叶轮通过现象●透平叶片通道共振（2）偏心测量偏心是在低转速的情况下，电涡流传感器系统可对轴弯曲的程度进行测量，这些弯曲可由下列情况引起：●原有的机械弯曲●临时温升导致的弯曲●重力弯曲●外力造成的弯曲偏心的测量，对于评价旋转机械全面的机械状态，是非常重要的。

简述电涡流式传感器的应用
电涡流式传感器是一种常用的非接触式传感器，其原理是利用电磁感应的原理来检测物体的位置、速度和形状等参数。

它由一个发射电磁场的探头和一个接收电磁场的传感器组成。

电涡流式传感器具有高精度、快速响应、无磨损等特点，因此在许多领域得到广泛应用。

以下是几个典型的应用：
1. 接触式测量：电涡流式传感器可以用于接触式测量物体的厚度、直径和形状等参数。

例如，在汽车工业中，可以使用电涡流传感器来测量制动盘的磨损程度和真圆度，以保证制动盘的性能和安全性。

2. 无损检测：电涡流式传感器可以通过扫描物体表面的电磁场变化来检测材料的缺陷、裂纹和腐蚀等问题。

在航空、航天和金属加工等行业中，电涡流式传感器被广泛用于无损检测领域。

3. 速度测量：电涡流式传感器可以用来测量物体的速度和加速度。

例如，在汽车工业中，可以使用电涡流传感器来测量车轮的转速，以调整刹车的力度和保持安全性。

4. 位置控制：电涡流式传感器可以用于物体的位置反馈控制。

例如，在机器人控制系统中，可以使用电涡流传感器来检测机器人臂的位置，以精确控制其运动。

5. 涡流制动：电涡流式传感器可以用于制动系统中的涡流制动。

通过测量转子的旋转速度和位置，可以实现刹车力的控制和调
整，提高刹车系统的稳定性和安全性。

总体而言，电涡流式传感器在工业生产、机械制造、汽车工程、航空航天等领域都有广泛的应用，为产品质量控制和生产自动化提供了重要的技术支持。

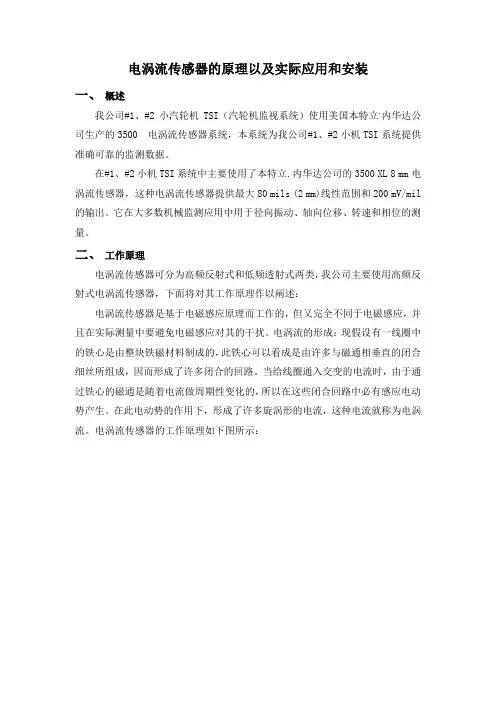

电涡流传感器的原理以及实际应用和安装一、概述我公司#1、#2小汽轮机TSI（汽轮机监视系统）使用美国本特立.内华达公司生产的3500 电涡流传感器系统，本系统为我公司#1、#2小机TSI系统提供准确可靠的监测数据。

在#1、#2小机TSI系统中主要使用了本特立.内华达公司的3500 XL 8 mm 电涡流传感器，这种电涡流传感器提供最大80 mils (2 mm)线性范围和200 mV/mil 的输出。

它在大多数机械监测应用中用于径向振动、轴向位移、转速和相位的测量。

二、工作原理电涡流传感器可分为高频反射式和低频透射式两类，我公司主要使用高频反射式电涡流传感器，下面将对其工作原理作以阐述：电涡流传感器是基于电磁感应原理而工作的，但又完全不同于电磁感应，并且在实际测量中要避免电磁感应对其的干扰。

电涡流的形成：现假设有一线圈中的铁心是由整块铁磁材料制成的，此铁心可以看成是由许多与磁通相垂直的闭合细丝所组成，因而形成了许多闭合的回路。

当给线圈通入交变的电流时，由于通过铁心的磁通是随着电流做周期性变化的，所以在这些闭合回路中必有感应电动势产生。

在此电动势的作用下，形成了许多旋涡形的电流，这种电流就称为电涡流。

电涡流传感器的工作原理如下图所示：当线圈中通过高频电流i时，线圈周围产生高频磁场，该磁场作用于金属体，但由于趋肤效应，不能透过具有一定厚度的金属体，而仅作用于金属表面的薄层内。

在交变磁场的作用下金属表面产生了感应电流Ie，即为涡流。

感应电流也产生一个交变磁场并反作用于线圈上，其方向与线圈原磁场方向相反。

这两个磁场相互叠加，就改变了原来线圈的阻抗Z，Z的变化仅与金属导体的电阻率ρ、导磁率u、激励电磁强度i、频率f、线圈的几何形状r以及线圈与金属导体之间的距离有关。

线圈的阻抗可以用如下的函数式表示：Z=F(ρ、u、i、f、d）。

当被测对象的材料一定时，ρ、u为常数，仪表中的i、f、d也为定值，于是Z就成为距离d的单值函数。

电涡流式传感器实验报告电涡流式传感器实验报告引言：电涡流式传感器是一种广泛应用于工业领域的非接触式传感器，它利用了涡流的原理来检测金属材料中的缺陷和变化。

本实验旨在探究电涡流式传感器的工作原理、应用领域以及实验结果的可靠性。

一、工作原理电涡流式传感器利用了电磁感应的原理，当电磁场通过金属材料时，会在材料内部产生电涡流。

这些电涡流会改变电磁场的分布，从而反映出材料的性质和状态。

传感器通过测量电涡流的变化来判断材料的缺陷和变化。

二、应用领域1. 材料缺陷检测：电涡流式传感器可以用于检测金属材料中的裂纹、疲劳和腐蚀等缺陷。

通过测量电涡流的变化，可以精确地定位和评估材料中的缺陷程度，为后续的修复和保养提供依据。

2. 金属排序：由于不同材料的电导率和磁导率不同，电涡流式传感器可以用于对金属进行分类和排序。

通过测量电涡流的强度和频率，可以快速准确地区分不同种类的金属材料。

3. 无损检测：电涡流式传感器是一种非接触式的检测方法，可以在不破坏材料表面的情况下进行检测。

因此，它被广泛应用于对复杂结构和精密零件的无损检测，如航空航天、汽车制造和电子设备等领域。

三、实验设计与结果在本实验中，我们选择了一块铝合金板作为被测材料，利用电涡流式传感器对其进行了缺陷检测。

实验过程中，我们将传感器靠近铝合金板表面，并通过测量电涡流的变化来判断板材中是否存在缺陷。

实验结果显示，当传感器靠近板材表面时，电涡流的强度和频率发生了明显的变化。

在板材表面平滑的区域，电涡流强度较弱，频率较高；而在存在缺陷的区域，电涡流强度增强，频率降低。

通过对实验结果的分析，我们可以准确地定位和评估板材中的缺陷。

四、实验结果的可靠性在实验过程中，我们注意到实验结果的可靠性受到多种因素的影响。

首先，传感器与被测材料的距离和角度会对测量结果产生影响。

因此，在实际应用中，需要根据具体情况进行传感器的位置和角度调整。

其次，被测材料的性质和状态也会对实验结果产生影响。

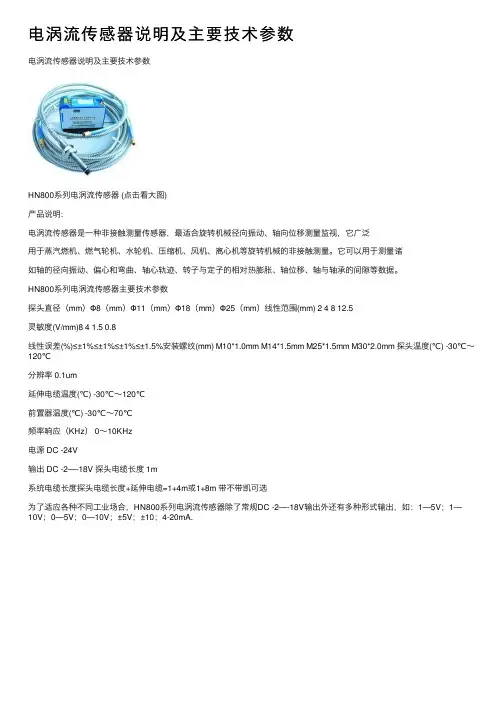

电涡流传感器说明及主要技术参数
电涡流传感器说明及主要技术参数
HN800系列电涡流传感器 (点击看⼤图)
产品说明:
电涡流传感器是⼀种⾮接触测量传感器，最适合旋转机械径向振动、轴向位移测量监视，它⼴泛
⽤于蒸汽燃机、燃⽓轮机、⽔轮机、压缩机、风机、离⼼机等旋转机械的⾮接触测量。

它可以⽤于测量诸
如轴的径向振动、偏⼼和弯曲、轴⼼轨迹、转⼦与定⼦的相对热膨胀、轴位移、轴与轴承的间隙等数据。

HN800系列电涡流传感器主要技术参数
探头直径（mm）Φ8（mm）Φ11（mm）Φ18（mm）Φ25（mm）线性范围(mm) 2 4 8 12.5
灵敏度(V/mm)8 4 1.5 0.8
线性误差(%)≤±1%≤±1%≤±1%≤±1.5%安装螺纹(mm) M10*1.0mm M14*1.5mm M25*1.5mm M30*2.0mm 探头温度(℃) -30℃～120℃
分辨率 0.1um
延伸电缆温度(℃) -30℃～120℃
前置器温度(℃) -30℃～70℃
频率响应（KHz） 0～10KHz
电源 DC -24V
输出 DC -2—-18V 探头电缆长度 1m
系统电缆长度探头电缆长度+延伸电缆=1+4m或1+8m 带不带凯可选
为了适应各种不同⼯业场合，HN800系列电涡流传感器除了常规DC -2—-18V输出外还有多种形式输出，如：1—5V；1—10V；0—5V；0—10V；±5V；±10；4-20mA.。

电涡流传感器实验总结电涡流传感器是一种常用的非接触式传感器，主要用于测量金属导体表面的涡流损耗，广泛应用于工业生产和科学研究领域。

在本次实验中，我们对电涡流传感器进行了深入的研究和实验，现将实验总结如下。

首先，我们对电涡流传感器的工作原理进行了深入了解。

电涡流传感器利用感应电磁场与金属导体产生的涡流相互作用的原理，通过测量涡流损耗来实现对金属导体表面缺陷的检测和测量。

在实验中，我们通过理论分析和实验操作，深入了解了电涡流传感器的工作原理及其在实际应用中的重要性。

其次，我们进行了电涡流传感器的性能测试。

通过搭建实验平台，我们对电涡流传感器的灵敏度、稳定性和测量精度等性能进行了全面的测试。

实验结果表明，电涡流传感器具有高灵敏度、良好的稳定性和较高的测量精度，能够满足工业生产和科学研究中对金属导体表面缺陷检测和测量的需求。

此外，我们还对电涡流传感器在实际应用中的优缺点进行了分析。

电涡流传感器具有非接触式、高精度、快速响应等优点，能够实现对金属导体表面缺陷的高效检测和测量；但同时也存在着对金属材料和导体形状的限制、对环境电磁干扰敏感等缺点。

因此，在实际应用中需要根据具体情况进行合理选择和使用。

最后，我们对电涡流传感器的未来发展进行了展望。

随着科学技术的不断进步和工业生产的不断发展，电涡流传感器作为一种重要的非接触式传感器，将会在材料检测、航空航天、汽车制造等领域发挥越来越重要的作用。

同时，随着新材料、新工艺的不断涌现，电涡流传感器的性能和应用范围也将得到进一步的提升和拓展。

总的来说，本次实验对电涡流传感器进行了全面的研究和实验，深入了解了其工作原理、性能特点以及在实际应用中的优缺点，对于我们进一步深入研究和应用电涡流传感器具有重要的意义。

希望通过我们的努力，能够为电涡流传感器的发展和应用做出更大的贡献。

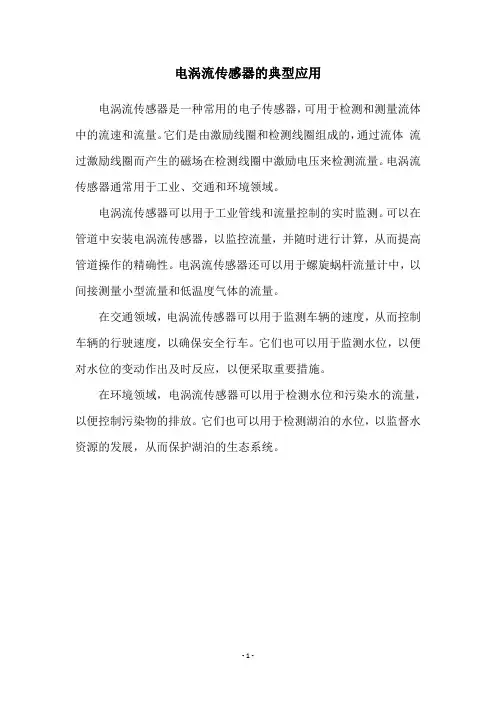

电涡流传感器的典型应用
电涡流传感器是一种常用的电子传感器，可用于检测和测量流体中的流速和流量。

它们是由激励线圈和检测线圈组成的，通过流体流过激励线圈而产生的磁场在检测线圈中激励电压来检测流量。

电涡流传感器通常用于工业、交通和环境领域。

电涡流传感器可以用于工业管线和流量控制的实时监测。

可以在管道中安装电涡流传感器，以监控流量，并随时进行计算，从而提高管道操作的精确性。

电涡流传感器还可以用于螺旋蜗杆流量计中，以间接测量小型流量和低温度气体的流量。

在交通领域，电涡流传感器可以用于监测车辆的速度，从而控制车辆的行驶速度，以确保安全行车。

它们也可以用于监测水位，以便对水位的变动作出及时反应，以便采取重要措施。

在环境领域，电涡流传感器可以用于检测水位和污染水的流量，以便控制污染物的排放。

它们也可以用于检测湖泊的水位，以监督水资源的发展，从而保护湖泊的生态系统。

- 1 -。

电涡流传感器的应用电涡流传感器的特点是结构简单，丛于进行非接触式的连续测量．灵敏度较高，适用性强。

它的阻抗受睹多因素影响．如金属材料的厚度、尺寸、形状、吧导率、磁导率、表面因素、距离等。

只要固定其他冈京就可以用电涡流传感器来测量剩下的一个因素，冈此电涡流传感器的应用领域—E们’泛。

似闹时包带来许多不确定冈素．一个或几个因素的微小变化就足以影响测量结果，所以电涡流传感器多用于走件测量。

即使要用作定量测量，也必须采用前面述及的逐点林定、计算机线性纠正、温度补偿等措施。

下血就几个主要的应用做简单的介绍。

一、位移的测量某些旋转机械，如高速旋转的气轮机对轴向位移要求很高。

当气轮机远行叫，M[片在高压蒸气候动F高速旋转，它的主轴承受巨大的抽N惟力。

若主抽的位移越过规定值时，叶片有nT能勺其他部件碰樟而断裂。

因此用屯涡流传感器测量各种金属1飞牛的微小位移量就显得卜分至给。

利用电涡流探头4盯以洲旦谙AII气轮机主轴的轴向位移、LU动机的轴向审动、磨床换向阀、先寻阀的位移和金属试件的热膨胀系数等。

伙穆测量范判可以从高灵敏度的o一1mm到大量程的o一3〔)mnb分辨率可达满里程的o．1％，其缺点足线件皮稍差。

只能达到1％GZXwY型吧涡流轴问位移监测保护装置可以在恶劣的环境(如高温、潮湿、剧烈振动等)露F接触测量利监视旋转机械的钠向位移。

轴向位移的收测如图6—9所示。

杯设备停止检修时，将探头安站在与联轴器端四的距离为2nun的基应L，调节二次仪表使示值为塔。

当气轮机启动后，长期检测其轴向位移量。

dj以发现，内于铀向推力和轴承的磨损川使探头’J联劝器端而的队离5减小，二次仪表的输出屯乐小零开娇增大。

可调整二次仪表去而上的报警设定位．使什移钽电容达到危险值(本例中为o．9mm)叫，一次仪表发出报警信号；当位移量达到1．2mm时．发出停帆信号以避免发生事故。

广述测量属于动态测量。

原理还可以将此类仪胎用于其他设备的监测。

电涡流传感器DJ以元接触地测量各种振动的振幅、频谱分布等参数。

电涡流传感器工作原理
电涡流传感器是一种非接触式传感器，利用了电涡流现象进行测量。

其工作原理可以简单描述如下：
1. 电涡流现象：当导体材料处于可变磁场中时，由于磁通的变化会在导体表面诱导出涡流，这被称为电涡流现象。

2. 传感器结构：电涡流传感器通常由一个线圈和一个可变磁场源组成。

线圈中通以高频交流电流，产生一个可变的磁场。

3. 目标物体接近传感器：当目标物体接近传感器时，目标物体会改变传感器的磁场分布。

这是因为目标物体本身也具有导电特性，导致磁场穿过目标物体时，被诱导出额外的涡流。

4. 电涡流的影响：目标物体导致涡流的存在，会改变线圈的电阻和自感。

这些变化会导致线圈的阻抗发生变化。

5. 阻抗测量：通过测量线圈的阻抗变化，可以得到目标物体与传感器之间的距离或其它相关信息。

通常借助电桥等电路来实现精确的阻抗测量。

6. 数据处理：传感器的输出信号经过放大、滤波和AD转换等处理后，才能得到最终的距离测量结果或其它相关信息。

总结：电涡流传感器利用物体对传感器磁场的干扰来获取目标物体的相关信息。

通过测量阻抗变化来间接测量目标物体与传感器之间的距离、速度、位置或其它与电涡流现象有关的特性。

电涡流传感器的原理和应用1. 介绍电涡流传感器是一种非接触式传感器，广泛应用于工业领域。

它基于电涡流效应来检测目标物体的位置、形状和材料等信息。

本文将介绍电涡流传感器的工作原理以及其在工业领域的应用。

2. 工作原理电涡流传感器利用高频交流电磁场作用在导电物体上产生涡流。

涡流的大小和目标物体的性质有关。

当目标物体发生变化时，涡流的特性也会发生相应的改变。

电涡流传感器通过检测涡流的变化来确定目标物体的属性。

电涡流传感器由激励线圈和接收线圈组成。

激励线圈产生高频交流电磁场，而接收线圈用于检测目标物体上产生的涡流信号。

传感器输出的信号经过放大和处理后，可以得到目标物体的相关信息。

3. 应用领域电涡流传感器在工业领域有着广泛的应用。

以下是一些常见的应用领域：3.1. 金属材料检测电涡流传感器可以用来检测金属材料的质量和性质。

通过测量涡流的变化，可以对金属材料进行质量控制和排序。

传感器可以检测金属材料中的缺陷、裂纹、硬度等参数，用于判断材料是否合格。

3.2. 无损检测电涡流传感器可以进行无损检测，用于检测金属零件中的表面缺陷、裂纹及其它内部问题。

传感器对目标物体进行扫描并检测涡流的变化，从而确定目标物体是否存在缺陷。

3.3. 位移测量电涡流传感器可以用于测量目标物体的位移。

传感器可以检测目标物体与传感器之间的距离变化，从而确定位移大小。

这种位移测量方法适用于需要高精度和非接触的测量场合。

3.4. 非铁磁材料检测电涡流传感器不仅适用于金属材料的检测，还可以应用于非铁磁材料的检测。

例如，在玻璃、陶瓷、塑料等材料的生产过程中，电涡流传感器可以用来检测材料的密度、厚度和质量等参数。

4. 优势和局限电涡流传感器具有以下优势： - 非接触式测量，无需直接接触目标物体，不会对目标物体造成损伤。

- 高精度测量，可以实现微小尺寸变化的检测。

- 快速响应速度，适用于高速生产线上的应用。

- 抗干扰能力强，对环境中的干扰信号具有较好的抑制能力。

电涡流传感器的原理及应用一、电涡流传感器的原理电涡流传感器（电涡流探测器，Eddy Current Sensor，ECS）是一种基于电涡流原理的在线实时测定仪器。

它利用的原理是，当在一个电磁介质中产生电磁场时，电流会在介质中流动产生电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

电涡流传感器，全称Eddy Current Sensor，是一种非接触式的电磁传感器，它大多用于测量内部和表面的特性非常好的金属材料，也可以用于测量金属孔道内部的特性，它非常容易安装在设备上而且具有噪声抑制功能，可以用于测量各种形状的物体，它可以把一个对象转换成电信号，并且可以监测其变化。

电涡流传感器是一种可用于在线测量和检测金属材料和金属表面的电磁测量仪器，它利用在磁介质沿磁次中的电阻（电导）变化而发出信号，从而实现对金属表面形状及组成的测量。

电涡流传感器有很多种类，如抗聚焦传感器，分解焦点传感器，曝光传感器，轨迹传感器，缝隙传感器，缺陷检测传感器等。

电涡流传感器的基本原理是利用电磁感应原理，在电磁介质中产生一个被称为涡流的微小电流，并利用涡流形成的电磁场来检测物体的变化。

具体来说，当在电磁介质中产生一个电磁场时，电流在介质中流动，这些电流构成了电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

二、电涡流传感器应用1、缝隙检测电涡流传感器可以用于测量金属缝隙的大小，缝隙是指一个金属件上不规则的空洞。

电涡流传感器的安装通常放在缝隙的一端，通过检测缝隙的大小，进而可以检测到另一端的特性。

2、缺陷检测电涡流传感器可以用于检测金属材料内部的缺陷，可以检测到金属材料的裂纹、气孔等缺陷，即使这些缺陷细微，也可以被电涡流传感器检测到。

3、表面形貌检测电涡流传感器可以用于测量金属表面形貌，即金属表面的凹凸、高低等等，这对于精细化加工非常重要，可以帮助提高最终产品的精度。

电涡流传感器分类
电涡流传感器根据其工作原理和测量对象的不同，可以分为以下几种分类：
1. 侧推式电涡流传感器：该类型传感器通过侧向推力产生电涡流，测量目标物体的位置、形状和尺寸等参数。

2. 交流电涡流传感器：该类型传感器使用交流电源产生电涡流，并通过测量电涡流的强度、频率和相位差等参数，来获取目标物体的相关信息。

3. 直流电涡流传感器：该类型传感器使用直流电源产生电涡流，通过测量电涡流的强度和方向等参数，来获得目标物体的相关信息。

4. 压电电涡流传感器：该类型传感器利用压电效应产生的电涡流，并通过测量电压信号的变化，来测量目标物体的压力、形变等参数。

5. 弹性电涡流传感器：该类型传感器利用弹性体的弹性变形产生的电涡流，并通过测量电流信号的变化，来测量目标物体的形变、应力等参数。

6. 红外电涡流传感器：该类型传感器利用红外线的反射原理，通过测量红外线的强度和反射时间等参数，来判断目标物体的距离、速度等信息。

以上是一些常见的电涡流传感器分类，根据具体的应用场景和需求，可以选择合适的传感器类型进行使用。

电涡流传感器的应用电涡流传感器在汽轮机轴系监测中的应用1 电涡流传感器检测原理及系统组成当线圈有高频电流通过时，线圈附近的金属体就会产生涡流，涡流的磁场反作用在线圈上，可改变其电感。

若线圈外形尺寸及激励电流固定，则电感只与距离有关。

电涡流传感器、前置器和监测卡组成一个完整的测量回路，监测卡向前置器提供24V 供电电源，并接收前置器输出的检测电压（-2～-20V ）。

在监测卡中，可设置报警和保护定值，还可输出标准电流信号，送至DCS 系统进行显示。

目前，在火力发电厂中大量应用BENTLY公司3500 系统和EPRO 公司MMS6000 系统，其检测原理相同，传感器特性相近，只是在软件功能上有所差异。

电涡流传感器线圈直径8～25mm 不等，传感器线圈直径越大，灵敏度越低，测量范围也越大。

2 电涡流传感器安装注意事项涡流传感器具有非接触、线性度好、精确度高等特点，在电厂主要用来测量汽轮机轴系位移和振动相关参数，包括轴向位移、差胀、轴相对振动、零转速和键相等。

电涡流传感器在出厂前均已进行校验但在安装前，应重新校验，以确保传感器功能正常。

在初次安装或机组大修后重新安装时,需对其进行校验，并注意一些安装细节。

2.1 传感器安装间隙电涡流传感器线性度好,万用表测量的安装间隙电压即可准确反映间隙大小,无需塞规测量物理间隙。

轴相对振动的测量利用了电涡流传感器的动态频率响应和幅值响应特性，通过输出电压中交流电压分量的幅值来检测相对振动。

因此，对传感器和被测面的安装间隙无严格要求，只要求传感器工作在线性区。

一般使用8 mm 电涡流传感器，其线性区间在-2～-18V 左右，安装间隙电压在-10～-11V 。

在测量键相和零转速时，当键相凹槽或测速齿经过传感器检测面，传感器输出电压仅变化一次，输出电压的频率与转速成正比。

因此，安装时也只需保证传感器在线性区工作即可。

以8 mm 电涡流传感器为例，一般安装间隙定在 1.5 mm 左右。

电涡流式位移传感器实验报告前言位移传感器是一种用于测量目标物体位置变化的装置。

在各个领域中都有广泛的应用，比如工业自动化、机械制造以及医疗设备等。

本实验将研究一种常见的位移传感器——电涡流式位移传感器，并通过实验测试其性能和准确性。

一、实验原理电涡流位移传感器是一种非接触式传感器，通过检测金属目标物体上产生的电涡流来测量目标物体的位移。

当一个金属目标物体靠近传感器时，传感器中的线圈会产生交变磁场。

这个交变磁场会引起目标物体上的电流变化，从而产生一个反向的磁场与传感器磁场相互作用。

通过检测目标物体上的电流变化来测量目标物体的位移。

传感器输出的电压信号与目标物体的位置成正比。

二、实验准备1. 装置：电涡流位移传感器、目标物体、信号发生器、示波器。

2. 连接：将信号发生器和示波器连接到电涡流位移传感器上。

三、实验步骤1. 将目标物体放置在电涡流位移传感器的感应范围内。

2. 设置信号发生器的频率和振幅，可以根据实际需要进行设置。

3. 打开示波器，并选择合适的测量范围。

4. 观察示波器上显示的波形，并记录下电压的变化。

四、实验结果通过实验，我们得到了与目标物体位置变化相关的电压信号波形。

通过观察示波器上的波形，我们可以获得目标物体位移的信息。

实验结果表明电涡流式位移传感器具有较好的线性和精确性，可以用于准确测量目标物体的位移。

五、实验分析电涡流式位移传感器的原理是基于金属材料的导电性以及磁场和电流的相互作用。

目标物体的位置变化引起了电涡流的变化，从而影响传感器输出的电压信号。

通过对电压波形的观察和分析，我们可以得到目标物体位置变化的相关信息。

因此，电涡流式位移传感器在工业生产中应用非常广泛。

六、实验应用电涡流位移传感器可以用于各种需要测量位移的场合。

在机械制造中，可以用于检测零件的装配精度；在汽车工业中，可以用于测量活塞的位置变化；在医疗设备中，可以用于测量人体关节的运动等。

由于电涡流式位移传感器具有非接触式测量和高精度等特点，因此在现代工业中得到了广泛的应用。

涡流传感器频率范围摘要：一、涡流传感器简介1.涡流传感器的工作原理2.涡流传感器的应用领域二、涡流传感器频率范围的重要性1.频率范围与传感器的性能关系2.频率范围对测量结果的影响三、涡流传感器频率范围的选择1.根据测量需求选择频率范围2.考虑涡流传感器的性能参数四、涡流传感器频率范围的发展趋势1.提高频率范围以提高测量精度2.研发新型的涡流传感器以满足不同需求正文：涡流传感器是一种常见的测量设备，其工作原理是利用电磁感应原理，通过检测涡流的变化来测量物体的位移、速度等参数。

由于其具有高精度、高稳定性等优点，涡流传感器广泛应用于工业生产、航空航天、交通运输等领域。

在涡流传感器的应用中，频率范围是一个重要的参数。

频率范围是指传感器可以检测到的涡流频率范围。

不同的应用场景对频率范围的要求不同，频率范围的大小直接影响到传感器的性能。

一般来说，频率范围越大，传感器的性能越好。

在选择涡流传感器频率范围时，需要根据具体的测量需求来选择。

例如，在需要测量低频信号的场景中，应选择频率范围较低的传感器；而在需要测量高频信号的场景中，应选择频率范围较高的传感器。

此外，还需要考虑涡流传感器的其他性能参数，如灵敏度、线性度等。

随着科技的发展，涡流传感器的频率范围也在不断提高，以满足更高的测量精度需求。

同时，研究人员也在研发新型的涡流传感器，以满足不同应用场景的需求。

例如，研究人员正在研发一种超宽带涡流传感器，可以实现更宽的频率范围和更高的测量精度。

总之，涡流传感器的频率范围是一个重要的性能参数，其选择需要根据具体的测量需求来确定。
