焊接外观质量等级分等标准

焊缝质量标准及焊缝等级分类4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

德信诚培训网

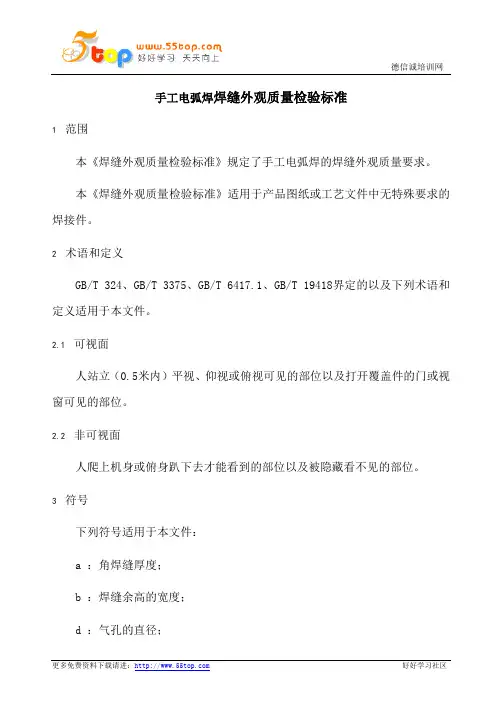

手工电弧焊焊缝外观质量检验标准
1 范围
本《焊缝外观质量检验标准》规定了手工电弧焊的焊缝外观质量要求。

本《焊缝外观质量检验标准》适用于产品图纸或工艺文件中无特殊要求的焊接件。

2 术语和定义
GB/T 324、GB/T 3375、GB/T 6417.1、GB/T 19418界定的以及下列术语和定义适用于本文件。

2.1 可视面
人站立（0.5米内）平视、仰视或俯视可见的部位以及打开覆盖件的门或视窗可见的部位。

2.2 非可视面
人爬上机身或俯身趴下去才能看到的部位以及被隐藏看不见的部位。

3 符号
下列符号适用于本文件：
a ：角焊缝厚度；
b ：焊缝余高的宽度；
d ：气孔的直径；
更多免费资料下载请进：好好学习社区。

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

焊缝外观质量检验标准焊缝外观质量检验标准一、引言焊缝外观质量检验是焊接工艺中非常重要的一环，其目的是确保焊缝的质量，以保证焊接结构的安全和功能的正常运行。

本旨在详细介绍焊缝外观质量检验的标准和要求，以供参考使用。

二、术语和定义1. 焊缝：指焊接过程中形成的金属或者非金属材料的连接部位。

2. 外观质量：指焊缝的外表面形态及其表面缺陷的程度。

3. 检验标准：指用于评估焊缝外观质量是否符合要求的标准。

三、外观质量检验项目为了确保焊缝的外观质量，需要对以下项目进行细致的检验：1. 表面平整度：检查焊缝表面的平整度，平整度不符合要求的可以使用修整工具进行修整。

2. 表面清洁度：检查焊缝表面的清洁度，应无油污、灰尘、涂料残留等杂质。

3. 焊缝几何形状：检查焊缝的几何形状，包括焊缝的高度、宽度、间隙等。

4. 焊缝表面缺陷：检查焊缝表面是否存在气孔、夹杂物、裂纹等缺陷，这些缺陷会对焊接结构的强度和密封性产生影响。

四、检验方法和标准1. 目视检查：通过肉眼观察焊缝表面，检查表面平整度、清洁度和几何形状等项目。

如果有明显的缺陷，可以进一步进行放大镜检查。

2. 放大镜检查：通过放大镜观察焊缝表面，对焊缝表面缺陷进行详细的检查和评估。

根据焊接规范和标准，确定缺陷的等级和接受标准。

3. 尺寸测量：使用尺子或者测量仪器测量焊缝的高度、宽度、间隙等，以确保其符合设计要求和规范要求。

五、缺陷等级和接受标准根据焊接规范和标准，焊缝表面缺陷可分为多个等级，包括一级（最严重）至五级（最轻微）。

不同焊接结构的缺陷等级和接受标准可能有所不同，需根据实际情况进行确定。

六、附件本所涉及的附件如下：1. 图表附件：包括焊接结构示意图、焊缝缺陷示意图等。

2. 检验记录表：用于记录焊缝外观质量检验结果。

七、法律名词及注释1. 建造法规：指国家对建造行业所制定的法律法规，包括《建筑法》、《建造工程施工合同管理办法》等。

2. 焊接规范：指国家对焊接工艺和质量的规范文件，如《焊接工艺规范》、《焊接接头验收标准》等。

焊缝质量分级检验焊缝质量分为三个等级。

1、一级焊缝要求对‘每条焊缝长度的100%’进行超声波探伤；2、二级焊缝要求对‘每条焊缝长度的20%’进行抽检，且不小于200mm进行超声波探伤。

焊缝质量分为三个等级。

三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。

焊缝质量检验是焊接工艺中重要的环节之一，是判断焊接接头质量的重要手段之一。

焊缝质量检验通常按照不同的标准对焊缝进行分级，以便于评价和比较不同焊接接头的质量水平。

1根据焊缝的缺陷类型进行分级。

一般来说，焊缝质量检验可以分为焊缝形状、焊缝尺寸、焊缝缺陷等多个方面，针对不同类型的缺陷进行评价和分级。

2根据焊接标准进行分级。

不同国家和地区的焊接标准可能有所不同，但通常都会根据焊缝的尺寸、形状、缺陷等因素，对焊接接头进行评级，并给出相应的标准和要求。

3根据焊接材料进行分级。

焊接材料的质量也会影响焊接接头的质量，因此在进行焊缝质量检验时，也需要考虑焊接材料的质量和选用情况，以便于进行合理的评价和分级。

4根据焊接工艺进行分级。

不同的焊接工艺也会影响焊接接头的质量，因此在进行焊缝质量检验时，需要考虑使用的焊接工艺和具体操作情况，以便于进行评价和分级。

5根据应用要求进行分级。

不同的焊接接头在实际应用中，可能有不同的要求和标准，因此在进行焊缝质量检验时，需要考虑具体的应用要求和标准，以便于进行合理的评价和分级。

一、概述钢结构是工程建筑中常见的结构形式，其具有高强度、刚性好、耐久性强等优点，因此被广泛应用于桥梁、厂房、船舶等领域。

在钢结构的制作中，焊接是一种常见的连接方式。

焊缝质量直接关系到钢结构的安全性和稳定性，因此对焊缝质量的评定和等级划分具有重要意义。

本文将就钢结构焊缝质量等级一级和二级的定义进行详细阐述。

二、焊缝质量等级的基本定义1. 钢结构焊缝质量等级一级的定义钢结构焊缝质量等级一级要求焊缝充满、熔合良好、无气孔、裂纹、渗透不良等缺陷，焊接接头表面光洁平整。

焊缝与母材的强度、韧性和其他力学性能基本一致，焊缝和母材有一定的连接强度。

2. 钢结构焊缝质量等级二级的定义钢结构焊缝质量等级二级要求焊缝熔合良好、无气孔、裂纹和渗透不良等严重缺陷，焊缝表面允许有轻微的凹凸不平，但不得影响其强度和密封性。

三、钢结构焊缝质量等级的评定标准1. 钢结构焊缝质量等级一级的评定标准（1）焊缝外观允许有一定的凹凸不平，但不得影响其使用功能；（2）焊缝内部无气孔、裂纹和渗透不良等缺陷；（3）焊缝与母材性能基本一致；（4）焊缝连接强度满足设计要求。

2. 钢结构焊缝质量等级二级的评定标准（1）焊缝外观允许有轻微的凹凸不平，但不得影响其使用功能；（2）焊缝内部不得出现气孔、裂纹和渗透不良等严重缺陷；（3）焊缝连接强度满足设计规定。

四、钢结构焊缝质量等级的重要性1. 钢结构的安全性和稳定性焊缝质量直接关系到钢结构的安全性和稳定性，焊缝质量等级的划分是对焊接工艺控制、质量检验和评定的重要依据。

2. 焊接工艺的控制通过对焊缝质量等级一级和二级的定义，可以引导焊接人员正确掌握焊接工艺，提高焊接质量，保障钢结构焊缝的质量和安全。

3. 质量检验和评定的指导焊缝质量等级的确定和评定可以作为焊接质量检验和评定的指导，帮助相关人员进行焊接质量的评定和监控。

五、结论钢结构焊缝质量等级一级和二级的定义和评定标准是对钢结构焊缝质量的重要规范，是保障钢结构安全性和稳定性的重要依据。

焊缝外观质量检验标准2022-05—012022 —03-01 发布目次目次 (I)前言 (II)焊缝外观质量检验标准 (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3.1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (4)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

(4)6。

2 质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4 和表 5 的要求对焊接件是否合格进行抽检。

(4)6.3 焊缝外观质量检验中不同焊缝类别的检验比例见表 3: (4)7 焊缝外观质量检验项目和要求 (4)前言——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用.——本《焊缝外观质量检验标准》按照GB/T 1.1—2022给出的规则以及参考网络上提供的公开资料起草。

-—本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝,根据不同的焊缝要求，制定要求.--使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级,检验焊缝是否合格。

-—使用图样标注说明.——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为：表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或者凹度过大、不等边、焊脚尺寸差。

焊缝外观质量检验标准1 范围气体保护焊和埋弧焊的焊缝外观质量要求.本《焊缝外观质量检验标准》规定了手工电弧焊、 CO2本《焊缝外观质量检验标准》合用于产品图纸或者工艺文件中无特殊要求的焊接件。

焊缝质量标准和焊缝等级分类(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--焊缝质量标准保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤，且≤，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤，且≤lmm。

注：t 为连接处较薄的板厚。

允许偏差项目，见表5-1。

5 成品保护。

焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

不准随意在焊缝外母材上引弧。

各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

焊缝外观质量检验标准焊缝外观质量检验标准是对焊接工艺的质量进行评估的重要指标。

焊接是一种常见的连接工艺，广泛应用于各种工业领域。

焊接的质量直接影响到产品的使用寿命和安全性，因此，对焊接质量的检验至关重要。

首先，焊缝的外观应该符合标准。

焊缝应该没有裂缝、气孔、夹渣等明显的缺陷。

同时，焊缝的表面应该平整光滑，没有明显的凸起或凹陷。

如果发现这些问题，应该及时进行修补或重新焊接。

其次，焊接应该符合规定的尺寸和形状。

焊缝的宽度、高度、倾斜度等应该符合设计要求。

如果焊缝的尺寸和形状不符合要求，可能会导致焊缝强度不足或者出现应力集中等问题。

另外，焊缝的颜色也是判断焊接质量的一个重要指标。

通常情况下，焊缝的颜色应该均匀一致，没有明显的色差。

如果发现焊缝的颜色不均匀或者出现色差，可能是焊接过程中温度控制不当或者焊接材料不合适。

综上所述，焊缝外观质量检验标准是对焊接质量进行评估的重要指标。

在焊接过程中，应该严格按照标准进行检验，及时发现和处理问题，保证焊接质量。

目录I。

前言II。

焊缝外观质量检验标准3.1 范围3.2 引用文件3.3 术语和定义3.3.1 可视面3.3.2 非可视面3.4 符号5.1 焊缝分类5.2 焊缝质量等级5.3 图样标记6.焊缝外观质量检验规则6.1 检验方法6.2 抽检要求6.3 检验比例7.焊缝外观质量检验项目和要求前言：本文旨在规范焊缝外观质量检验标准，以确保焊接件的质量符合要求。

焊缝外观质量检验标准：3.1 范围：本标准适用于所有焊接件的外观质量检验。

3.2 引用文件：本标准引用的文件包括相关的国家标准和行业标准。

3.3 术语和定义：3.3.1 可视面：指焊接件的外观可以直接观察到的部分。

3.3.2 非可视面：指焊接件的外观无法直接观察到的部分。

3.4 符号：本标准中使用的符号均按照相关标准规定执行。

焊缝分类及质量等级：5.1 焊缝分类：根据焊接件的形状和用途，将焊缝分为对接焊缝和角接焊缝。

焊缝外观质量控制及分级细则（试行三个月）扬州楚门机电设备制造有限公司二零一五年五月焊缝外观质量要求序号检验项目项目说明（图示）质量等级计算方式质量标准检测方式一类焊缝二类焊缝三类焊缝1 ▲裂纹在焊缝金属及热影响区内的裂纹一等探伤部位焊缝无返工并成形优良均不允许超声探伤二等超声探伤部位1处且返工一次三等超声探伤部位2处且返工一次四等超声探伤部位3处且返工一次五等超声探伤返工二次后不合格（报废）2 △焊瘤一等全部焊缝、无焊瘤均不允许目视二等全部焊缝、局部的≤5处三等全部焊缝、局部的≤10处四等全部焊缝、局部的≤15处五等全部焊缝、局部的≥15处3 △飞溅一等无清理干净目视二等焊缝根部≤Φ1、500mm长内≤2个飞溅、且≤3处三等焊缝处≤Φ3、500mm长内≤10个飞溅、且≤5处四等焊缝处≤Φ5、500mm长内≤15个飞溅、且≤8处五等母材及焊缝、局部的较多飞溅4 电弧擦伤一等无均不允许目视二等面积≤100 mm²、深≤0.2mm、且≤3处三等面积≤200 mm²、深≤0.3mm、且≤5处四等面积≤300 mm²、深≤0.4mm、且≤7处五等对产品整体有不良影响的、并面积≥300 mm²5 △未焊满及凹坑一等全部焊缝、不允许均不允许目视及焊接检验尺测量二等小于3处转角焊缝有轻度未焊满、其余焊缝不允许三等全部焊缝中小于7处未焊满四等全部焊缝中小于15处未焊满五等40%的焊缝存在未焊满及凹坑序号检验项目项目说明（图示）质量等级计算方式质量标准检测方式一类焊缝二类焊缝三类焊缝6 咬边一等无咬边深≤0.5，连续咬边长度≤100mm，两侧咬边累计长度≤(全长焊缝×10%)深≤1，长度不限焊接检验尺及卷尺测量二等单独的、孤立的、符合标准的允许三等深度h≤0.5、两侧咬边累计长度≤(全长焊缝×5%)四等深度h≤1、两侧咬边累计长度≤(全长焊缝×10%)五等深度h≥1，长度不限7 表面夹渣一等全部焊缝、无夹渣不允许深≤0.1 δ，长≤0.3δ且不大于10焊接检验尺测量二等全部焊缝、孤立的、Φ1、5个以下三等全部焊缝、Φ1、10个以下或（Φ2的5个以下）四等全部焊缝、Φ2、10个以下或（Φ3的5个以下）五等全部焊缝、孤立的、Φ1及以上、较多8 △表面气孔一等全部焊缝、无气孔不允许每米范围内允许3个Φ1.0气孔，且间距≥20mm每米范围内允许5个Φ1.5气孔，且间距≥20mm目视二等全部焊缝、孤立的、Φ1、5个以下三等全部焊缝、Φ1、10个以下或（Φ2的5个以下）四等全部焊缝、Φ2、10个以下或（Φ3的5个以下）五等全部焊缝、孤立的、Φ1及以上、较多9 ▲未焊透一等探伤部位焊缝无返工并成形优良不允许深≤0.1 δ且≤2每100mm焊缝长度内缺欠总长度≤25超声探伤二等超声探伤部位1处且返工一次三等超声探伤部位2处且返工一次四等超声探伤部位3处且返工一次五等超声探伤返工二次后不合格（报废）序号检验项目项目说明（图示）质量等级计算方式质量等级检查方式一类焊缝二类焊缝三类焊缝10 焊缝边缘直线度f:任意300焊缝内,焊缝边缘沿轴向的直线度一等全部焊缝、边缘直线度≤3在焊缝任意300mm长度内≤3直线测量二等90%焊缝、边缘直线度≤3三等20%焊缝直线度不达标准四等30%焊缝直线度不达标准五等40%焊缝直线度不达标准11 焊缝成形/一等焊缝与母材圆滑过渡，焊缝均匀，接头匀直焊缝与母材圆滑过渡，焊缝均匀、细密，接头匀直焊缝与母材圆滑过渡，匀直，接头良好目测二等90%焊缝与母材圆滑过渡，匀直，接头良好三等20%的焊缝与母材过渡有轻度咬边、且长度≤100mm四等30%焊缝与母材过渡有轻度咬边、、且长度≤200mm五等40%焊缝与母材过渡咬边严重、焊瘤较多、凹凸不平12 对接接头焊缝余高△h手工焊气保焊一等全部焊缝高度在允许范围内、且直线度及外观良好△h=0～3焊接检验尺测量二等全部焊缝高度在允许范围内三等90%焊缝高度在允许范围内四等80%焊缝高度在允许范围内五等全部焊缝、30%不在允许范围内埋弧焊一等全部焊缝高度在允许范围内△h=0～4二等90%焊缝高度在允许范围内三等80%焊缝高度在允许范围内四等全部焊缝、30%不在允许范围内五等全部焊缝高度在允许范围内13 △角焊缝厚度不足δ为较小板厚一等不允许不允许不超过0.3+0.05δ且不超过1，每100焊缝内缺陷总长不大于25不超过0.3+0.05δ且不超过2，每100焊缝内缺陷总长不大于25。

焊缝外观质量检验标准2013—05—012013-03-01发布目次I前言II焊缝外观质量检验标准31范围32引用文件33术语和定义33.1可视而33.2非可视而34符号35焊缝分类及质量等级35.1焊缝分类45・2焊缝质量等级45.3图样标记46焊缝外观质量检验规则46.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

46.2质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4和表5的要求对焊接件是否合格进行抽检。

46.3焊缝外观质星检验中不同焊缝类别的检验比例见表3：47焊缝外观质量检验项目和要求4——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用。

——本《焊缝外观质量检验标准》按照GB/T1.1-2009给出的规则以及参考网络上提供的公开资料起草。

——木《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D四类焊缝，根据不同的焊缝要求，制定要求。

——使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级，检验焊缝是否合格。

——使用图样标注说明。

——本《焊缝外观质星检验标准》将焊缝外观质量缺陷分为：表而气孔、表而夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表而凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或凹度过大、不等边、焊脚尺寸差。

焊缝外观质量检验标准1范围木《焊缝外观质量检验标准》规定了手工电弧焊、C02气体保护焊和埋弧焊的焊缝外观质量要求。

本《焊缝外观质量检验标准》适用于产品图纸或工艺文件中无特殊要求的焊接件。

2引用文件下列文件对于本文件的应用是必不可少的，为制定本标准时所引用文件，另外参考借鉴了部分网络上的论文。

GB/T324焊缝符号表示法GB/T3375焊接术语GB/T6417.1金属熔化焊接头缺欠分类及说明GB/T19418钢的弧焊接头缺陷质量分级指南3术语和定义GB/T324、GB/T3375、GB/T6417.1、GB/T19418界定的以及下列术语和定义适用于本文件。

1．适用范围本标准适用于公司工程机械结构件焊接部分的外观检验。

2．适用范围的限制1）本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

但是，无损检测中表面浸透探伤也可适用本标准。

2）本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。

3）图纸中未注焊接符号处，多余进行焊接的，原则上不允许。

4）对重复缺陷的判定参考）项检查项目5）对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。

3．焊接部外观检查项目1）焊角尺寸（ LEG LENGTH）2）咬边（ UNDER CUT）3）焊缝表面气孔（BEAD表面 BLOW HOLE）4）焊瘤（ OVER LAP）5）未焊透6）背面余高（烧穿：BURN THROUGH）7）未熔合8）裂纹（ CRACK）9）弧坑（ CRATER）10）焊缝连接11）电弧损伤（ ARC STRIKE）12）焊缝形状13）焊脚不对称14）飞溅（ SPATTER）15）连接部错边16）漏焊17）重复缺陷18）焊缝打磨4．检查标准1）焊脚尺寸a．图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+%%（例：焊脚为 10mm时，允许值为10~，焊脚尺寸不允许有负公差）——上述公差的情况对 b 项同样适用。

b．图纸未注焊脚尺寸时（单位：mm）序号焊接形态内容质量等级备注t 1=t 2母材厚度 t1=t2时母材厚度以薄板为厚度基准6 以下S≥ t-1S≥t-16~9S≥ t-2S≥t-212S≥ 9S≥ 6119S≥ 14S≥ 1020S≥ 15S≥ 1022S≥ 16S≥ 1125S≥ 18S≥ 1226t以薄钢板厚度为厚度基准，焊缝尺寸为母材厚度的75%以上0%~+25%以上，公差取2）咬边（ UNDER CUT）序号焊接形态内容质量等级备注1 级2 级3 级不允许单独，孤单独，孤立末端切口部分的UNDER CUT（上立的，短的，短的允许平滑过渡不视为下部咬边） t ≤的允许a≤ +咬边1不允许单独，孤单独，孤立T≥立的，短的，短的允许的允许a≤a≤or a ≤单独，单独，孤单独，孤立T＞孤立立的，短的，短的允许超出标准的必须2的，短的允许a≤返修（末湍咬边）的允许a≤or a ≤a≤3）焊缝表面气孔序号焊接形态内容质量等级备注1 级 2 级 3 级针状气孔焊缝上孤焊缝上孤立焊缝上孤立的，对接焊立的，小的，小的允许小的允许缝末端1的允许φ 1， 2 个以下φ1，3 或φ 2，1部位除φ1，1 个个以下外以下SLAG夹渣不允许焊缝上孤立焊缝上孤立的，对于 2个（角焊缝）的，小的允许小的允许以上的2（对接焊缝）φ 1， 2 个以下φ1，2 或φ 2，1群集气个以下孔不允许——焊缝的概念指的是，焊缝从起孤到收孤的距离。

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

一级、二级、三级，1、一级焊缝要求对‘每条焊缝长度的100%’进行超声波探伤；2、二级焊缝要求对‘每条焊缝长度的20%’进行抽检，且不小于200mm进行超声波探伤。

3、一级、二级焊缝均为全焊透的焊缝，并不允许存在如表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；4、一级、二级焊缝的抗拉压、抗弯、抗剪强度均于母材相同，5、三级焊缝只规定对全部焊缝做外观检查，即检查焊缝尺寸和外观缺陷1 建筑结构安全等级为一级的一、二级焊缝。

2 建筑结构安全等级为二级的一级焊缝。

3 大跨度结构中一级焊缝。

4 重级工作制吊车梁结构为一级焊缝。

关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的第7章连接计算。

7.1焊缝连接7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。

3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。

4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其它结构，焊缝的外观质量标准可为三级。

焊缝外部质量检验I主控项目1.现场设备焊缝的检查等级，应按100%无损检测、局部无损检测、不要求进行无损检测的要求，划分为I、n、In三个等级。

现场设备焊缝的外观质量应符合本规范表8.1.1-1,表8.1.1-2的规定。

检查数量：全部检查。

检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。

注：1当咬边经磨削修整并平滑过渡时，可按焊缝一侧较薄母材最小允许厚度值评定。

2角焊缝焊脚不对称在特定条件下要求平缓过渡时，不受本规定限制。

3除注明角焊缝缺陷外,其余均为对接、角接焊缝通用。

4表中T为母材厚度；t为设计焊缝厚度。

5表中公式的常量单位为mm02、管道焊缝的检查等级，应按现行国家标准《工业金属管道工程施工质量验收规范》GB50184的规定划分为I、n、m、IV、V五个等级。

管道焊缝的外观质量应符合本规范表8.1.2-1、表8.1.2-2的规定。

检查数量：全部检查。

检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。

表8.1.2-1管道焊舞外观质量注：对于铝及铝合金的根部凸出，当母材厚度小于或等于2mm时，根部凸出应小于或等于1∙5mm;当母材厚度为2mm~6mm时,根部凸出应小于或等于2.5mm o3、钛及钛合金、措及错合金的焊缝表面应在焊后清理前进行色泽检查。

钛及钛合金焊缝的色泽检查结果应符合表8.1.3的规定。

错及错合金的焊缝表面应为银白色，当出现淡黄色时应予以清除。

检查数量：全部检查。

检查方法：观察检查和检查焊接检查记录。

注：区别低温氧化和高温氧化的方法宜采用酸洗法，经酸洗能除去紫色、蓝色者为低温氧化，除不掉者为高温氧化。

11一般项目4、焊缝外观应成形良好，不应有电弧擦伤；焊道与焊道、焊道与母材之间应平滑过渡；焊渣和飞溅物应清除干净。

检查数量：全部检查。

检查方法：观察检查。

5、管道5⅛1妾焊缝处的角变形（图8.1.5）应符合下列规定：1）当管子公称尺寸小于100mm时，允许偏差为2mm;2）当管子公称尺寸大于或等于100mm时，允许偏差为3mm o图8.1.5管道焊接接头的角变形1.钢板尺；a・角变形（平直度）偏差检查数量：全部检查。

一级焊缝外观质量要求
一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上，焊缝质量标准从以下几个方面介绍。

一、保证项目
1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

3、Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4、焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

二、基本项目
1、焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

2、表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

3、咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧
咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

熔化焊焊缝及外观质量控制要求ISO5817外观部分ISO5817标准是对熔化焊焊缝及其外观质量进行控制的国际标准。

该标准主要规定了熔化焊焊缝的外观要求，包括焊缝开裂、气孔、熔合不良等缺陷的评定方法和要求。

以下是ISO5817标准对焊缝外观质量控制的要求：一、焊缝的外观标准根据ISO5817标准，对焊缝的外观进行评定时，需要遵循以下几个标准：1.表面缺陷评价焊缝沿着其全长进行观察，评价其表面是否有孔洞、割裂、裂纹等缺陷。

根据缺陷的大小和数量，将焊缝分为四个等级，依次为A级、B级、C级和D级。

2.角缝内部缺陷评价对于角焊缝，焊缝内部的气孔、夹渣等缺陷也需要进行评价。

依据缺陷的类型和数量，将焊缝分为A级、B级和C级三个等级。

3.熔合缺陷评价评价焊缝中熔合缺陷的程度，如缺乏熔合、部分熔合、各向异性熔合等。

依照缺陷的程度，将焊缝分为A级、B级、C级和D级，分别代表良好熔合、有缺陷熔合、不良熔合和不合格熔合。

4.脉冲弧焊缝外观评定对于采用脉冲弧焊的焊缝，需要评定其外观质量。

主要检查焊缝的外观、脉冲弧周期、弧间间隔等因素。

二、焊缝外观质量控制要求根据ISO5817标准，对焊缝的外观质量进行控制需要满足以下要求：1.焊缝的缺陷级别不应超过ISO5817标准规定的等级。

2.在同一焊缝上连续的缺陷不得超过标准规定的数量。

3.如果焊缝包含C级或D级的缺陷，则需要考虑焊缝是否能够满足工作负荷并符合使用要求。

4.对于特定要求的焊缝，可以在设计或协议文件中对外观缺陷等级进行更严格的要求，但不能放松标准规定的要求。

总结：ISO5817标准对熔化焊焊缝外观的质量控制提供了详细的规范和评定方法。

在焊接加工过程中，根据ISO5817标准的要求对焊缝进行质量控制，能够确保焊缝的表面质量，避免焊缝缺陷的出现，提高焊接质量，保证焊接件的性能和安全性。

同时，根据特定要求，也可以对焊缝外观缺陷进行额外的控制要求。
