IC 产品的质量与可靠性测试(IC Quality & Reliability Test )质量(Quality)和可靠性(Reliability)在一定程度上可以说是IC 产品的生命,好的品质,长久的耐力往往就是一颗优秀I C产品的竞争力所在。
在做产品验证时我们往往会遇到三个问题,验证什么,如何去验证,哪里去验证,这就是what, how , where 的问题了。
解决了这三个问题,质量和可靠性就有了保证,制造商才可以大量地将产品推向市场,客户才可以放心地使用产品。
现将目前较为流行的测试方法加以简单归类和阐述,力求达到抛砖引玉的作用。
质量(Quality)就是产品性能的测量,它回答了一个产品是否合乎规格(SPEC)的要求,是否符合各项性能指标的问题;可靠性(Reliability)则是对产品耐久力的测量,它回答了一个产品生命周期有多长,简单说,它能用多久的问题。
所以说质量(Quality)解决的是现阶段的问题,可靠性(Reliability)解决的是一段时间以后的问题。
知道了两者的区别,我们发现,Q uality 的问题解决方法往往比较直接,设计和制造单位在产品生产出来后,通过简单的测试,就可以知道产品的性能是否达到SPEC 的要求,这种测试在IC的设计和制造单位就可以进行。
相对而言,Reliability 的问题似乎就变的十分棘手,这个产品能用多久,who knows? 谁会能保证今天产品能用,明天就一定能用?为了解决这个问题,人们制定了各种各样的标准,如JESD22-A108-A EIAJED- 4701-D101.注:JEDEC(Joint Electron Device Engineering Council)电子设备工程联合委员会,,著名国际电子行业标准化组织之一。
EIAJED:日本电子工业协会,著名国际电子行业标准化组织之一。
等等,这些标准林林总总,方方面面,都是建立在长久以来IC设计,制造和使用的经验的基础上,规定了IC测试的条件,如温度,湿度,电压,偏压,测试方法等,获得标准的测试结果。
海思消费类芯片可靠性测试技术总体规范V2.0海思消费类芯片可靠性测试技术总体规范V2.0是针对芯片可靠性测试的总体规范要求,包括电路可靠性和封装可靠性。
该规范适用于量产芯片验证测试阶段的通用测试需求,并能够覆盖芯片绝大多数的可靠性验证需求。
本规范描述的测试组合可能不涵盖特定芯片的所有使用环境,但可以满足绝大多数芯片的通用验证需求。
该规范规定了芯片研发或新工艺升级时,芯片规模量产前对可靠性相关测试需求的通用验收基准。
这些测试或测试组合能够激发半导体器件电路、封装相关的薄弱环节或问题,通过失效率判断是否满足量产出口标准。
在芯片可靠性测试中,可靠性是一个含义广泛的概念。
以塑封芯片为例,狭义的“可靠性”一般指芯片级可靠性,包括电路相关的可靠性(如ESD、Latch-up、HTOL)和封装相关的可靠性(如PC、TCT、HTSL、HAST等)。
但是芯片在应用场景中往往不是“独立作战”,而是以产品方案(如PCB板上的一个元器件)作为最终应用。
因此广义的“可靠性”还包括产品级的可靠性,例如上电温循试验就是用来评估芯片各内部模块及其软件在极端温度条件下运行的稳定性。
产品级的可靠性根据特定产品的应用场景来确定测试项和测试组合,并没有一个通用的规范。
本规范重点讲述芯片级可靠性要求。
本规范引用了JESD47I标准,该标准是可靠性测试总体标准。
在芯片可靠性测试中,测试组合通常以特定的温度、湿度、电压加速的方式来激发问题。
本规范还新增了封装可靠性测试总体流程图和测试前后的要求,并将《可靠性测试总体执行标准(工业级)》.xlsx作为本规范的附件。
海思消费类芯片可靠性测试技术总体规范V2.0本规范旨在规范海思消费类芯片的可靠性测试技术,确保其性能和质量符合要求。
以下是通用芯片级可靠性测试要求的详细介绍。
2.通用芯片级可靠性测试要求2.1电路可靠性测试电路可靠性测试是对芯片在不同应力条件下的可靠性进行评估的过程。
在测试过程中,需要按照以下要求进行测试:HTOL:在高温条件下进行测试,温度不低于125℃,Vcc不低于Vccmax。
各类IC芯片可靠性分析与测试随着现代科技的快速发展,各类IC芯片在电子设备中的应用越来越广泛。
为了确保这些IC芯片能够稳定可靠地工作,必须进行可靠性分析与测试。
本文将介绍IC芯片可靠性分析的基本原理和常用方法,并探讨IC芯片可靠性测试的关键技术。
IC芯片可靠性分析是指通过对IC芯片在特定工作环境下的性能与失效进行分析和评估,来确定其可靠性水平。
可靠性分析的目标是了解IC芯片的寿命特征、失效机制和影响因素,进而为设计优化和可靠性改进提供依据。
常用的IC芯片可靠性分析方法包括寿命试验、失效分析和可靠性预测。
寿命试验是通过将IC芯片置于特定的工作环境下进行长时间的运行,以观察其寿命特征和失效情况。
寿命试验可以分为加速寿命试验和正常寿命试验两种。
加速寿命试验是通过提高温度、加大电压等方式来加速IC芯片的失效,从而缩短试验时间;正常寿命试验则是在设备正常工作条件下进行,以获取长时间的可靠性数据。
通过寿命试验可以得到IC芯片的失效率曲线和平均失效率,为预测其寿命和可靠性提供依据。
失效分析是通过对失效的IC芯片进行分析和检测,确定其失效机制和原因。
失效分析可以通过显微镜观察、电学测量、热学分析等手段来进行。
通过失效分析可以分析IC芯片的失效模式、失效位置和失效原因,为进一步改进设计和制造提供依据。
失效分析常用的方法包括扫描电子显微镜(SEM)观察、逆向工程分析和红外热成像。
可靠性预测是通过对IC芯片在特定环境下的性能特征和失效情况进行测量和分析,来预测其可靠性水平。
可靠性预测可以借助可靠性数学模型、统计分析和模拟仿真等手段来进行。
可靠性预测可以根据IC芯片在不同工作条件下的性能变化情况,进行寿命预测和可靠性评估。
常用的可靠性预测方法包括基于物理模型的可靠性预测和基于统计模型的可靠性预测。
除了可靠性分析,IC芯片的可靠性测试也是非常重要的一环。
可靠性测试是通过将IC芯片置于特定工作条件下进行工作,以评估其性能和可靠性水平。

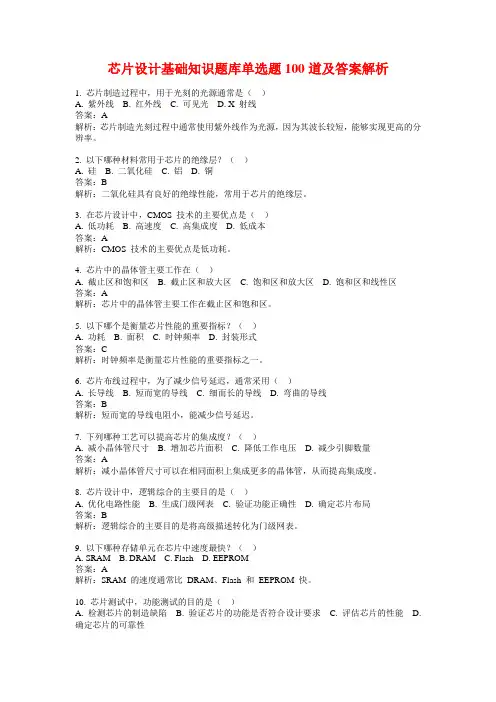

芯片设计基础知识题库单选题100道及答案解析1. 芯片制造过程中,用于光刻的光源通常是()A. 紫外线B. 红外线C. 可见光D. X 射线答案:A解析:芯片制造光刻过程中通常使用紫外线作为光源,因为其波长较短,能够实现更高的分辨率。
2. 以下哪种材料常用于芯片的绝缘层?()A. 硅B. 二氧化硅C. 铝D. 铜答案:B解析:二氧化硅具有良好的绝缘性能,常用于芯片的绝缘层。
3. 在芯片设计中,CMOS 技术的主要优点是()A. 低功耗B. 高速度C. 高集成度D. 低成本答案:A解析:CMOS 技术的主要优点是低功耗。
4. 芯片中的晶体管主要工作在()A. 截止区和饱和区B. 截止区和放大区C. 饱和区和放大区D. 饱和区和线性区答案:A解析:芯片中的晶体管主要工作在截止区和饱和区。
5. 以下哪个是衡量芯片性能的重要指标?()A. 功耗B. 面积C. 时钟频率D. 封装形式答案:C解析:时钟频率是衡量芯片性能的重要指标之一。
6. 芯片布线过程中,为了减少信号延迟,通常采用()A. 长导线B. 短而宽的导线C. 细而长的导线D. 弯曲的导线答案:B解析:短而宽的导线电阻小,能减少信号延迟。
7. 下列哪种工艺可以提高芯片的集成度?()A. 减小晶体管尺寸B. 增加芯片面积C. 降低工作电压D. 减少引脚数量答案:A解析:减小晶体管尺寸可以在相同面积上集成更多的晶体管,从而提高集成度。
8. 芯片设计中,逻辑综合的主要目的是()A. 优化电路性能B. 生成门级网表C. 验证功能正确性D. 确定芯片布局答案:B解析:逻辑综合的主要目的是将高级描述转化为门级网表。
9. 以下哪种存储单元在芯片中速度最快?()A. SRAMB. DRAMC. FlashD. EEPROM答案:A解析:SRAM 的速度通常比DRAM、Flash 和EEPROM 快。
10. 芯片测试中,功能测试的目的是()A. 检测芯片的制造缺陷B. 验证芯片的功能是否符合设计要求C. 评估芯片的性能D. 确定芯片的可靠性答案:B解析:功能测试主要是验证芯片的功能是否符合设计要求。
iddq测试原理iddq测试原理是一种集成电路(IC)测试方法,用于检测芯片内部的电流。
它是一种零漏电流测试技术,通过检测芯片在静态状态下的电流来判断芯片的可靠性和质量。
iddq测试原理是基于CMOS(互补金属氧化物半导体)技术的电路测试方法。
CMOS电路是一种低功耗、高集成度的电路技术,广泛应用于各种集成电路中。
CMOS电路由N型MOS(NMOS)和P型MOS(PMOS)两种类型的MOSFET(金属氧化物半导体场效应晶体管)组成。
在CMOS电路中,NMOS和PMOS是互补的,当一个导通时,另一个处于截止状态。
iddq测试原理利用CMOS电路中的互补特性,通过测量芯片在静态状态下的电流来判断芯片是否正常。
在正常情况下,静态电流应该非常小,接近于零,因为CMOS电路在静态状态下是不消耗功耗的。
而当芯片存在缺陷时,例如晶体管漏电流过大、晶体管通道短路等,会导致芯片内部的电流明显增加。
iddq测试就是通过测量芯片的静态电流来检测这些缺陷。
iddq测试方法可以分为两种:全芯片iddq测试和局部iddq测试。
全芯片iddq测试是在芯片的所有输入和输出端口都关闭的情况下进行的,这样可以确保测量到的电流是芯片内部的电流。
而局部iddq测试则是在具体的电路模块上进行的,通过选择性地关闭部分输入和输出端口,可以更精确地定位电流缺陷。
iddq测试在集成电路制造过程中具有重要的意义。
它可以帮助制造商及时发现芯片的制造缺陷,提高芯片的质量和可靠性。
在芯片设计阶段,iddq测试也可以用来评估芯片的功耗和电流泄漏情况,优化电路设计。
虽然iddq测试方法简单有效,但也存在一些应用限制。
首先,iddq测试只能检测到静态电流缺陷,对于动态电流缺陷无能为力。
其次,iddq测试需要芯片处于静态状态,对于一些高速运行的芯片来说,测试过程可能会影响芯片的正常工作。
因此,在实际应用中,还需要结合其他测试方法来全面评估芯片的性能和可靠性。
总结起来,iddq测试原理是一种通过测量芯片的静态电流来检测电流缺陷的方法。

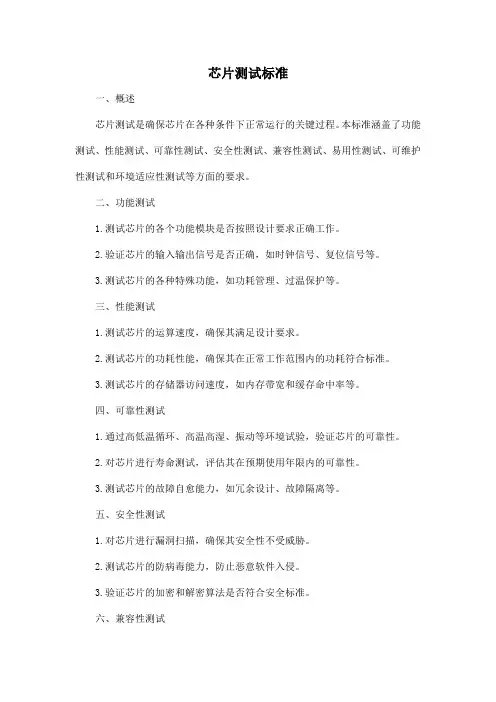

芯片测试标准一、概述芯片测试是确保芯片在各种条件下正常运行的关键过程。
本标准涵盖了功能测试、性能测试、可靠性测试、安全性测试、兼容性测试、易用性测试、可维护性测试和环境适应性测试等方面的要求。
二、功能测试1.测试芯片的各个功能模块是否按照设计要求正确工作。
2.验证芯片的输入输出信号是否正确,如时钟信号、复位信号等。
3.测试芯片的各种特殊功能,如功耗管理、过温保护等。
三、性能测试1.测试芯片的运算速度,确保其满足设计要求。
2.测试芯片的功耗性能,确保其在正常工作范围内的功耗符合标准。
3.测试芯片的存储器访问速度,如内存带宽和缓存命中率等。
四、可靠性测试1.通过高低温循环、高温高湿、振动等环境试验,验证芯片的可靠性。
2.对芯片进行寿命测试,评估其在预期使用年限内的可靠性。
3.测试芯片的故障自愈能力,如冗余设计、故障隔离等。
五、安全性测试1.对芯片进行漏洞扫描,确保其安全性不受威胁。
2.测试芯片的防病毒能力,防止恶意软件入侵。
3.验证芯片的加密和解密算法是否符合安全标准。
六、兼容性测试1.测试芯片与不同厂商的硬件设备的兼容性。
2.验证芯片在多种操作系统和软件环境下的兼容性。
3.确保芯片与现有技术的兼容性,如USB、HDMI等接口标准。
七、易用性测试1.评估芯片是否易于集成到现有系统中。
2.测试芯片的调试和编程接口是否友好易用。
3.验证芯片是否具有明确的文档说明和示例代码,以便用户快速上手。
八、可维护性测试1.验证芯片是否易于升级和扩展,以支持未来的需求变化。
2.对芯片进行故障诊断和修复测试,确保其可维护性良好。
3.评估芯片的寿命周期,预测其在使用过程中的维护需求。
九、环境适应性测试1.在不同温度、湿度、气压等环境下测试芯片的性能表现。
2.对芯片进行辐射抗性测试,以确保其在高辐射环境下正常工作。
3.验证芯片在特殊环境条件下的稳定性和可靠性,如军事应用中的极端环境条件。

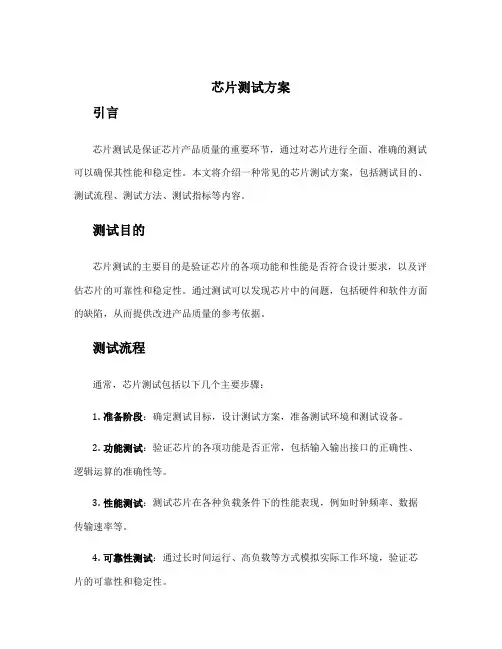

芯片测试方案引言芯片测试是保证芯片产品质量的重要环节,通过对芯片进行全面、准确的测试可以确保其性能和稳定性。
本文将介绍一种常见的芯片测试方案,包括测试目的、测试流程、测试方法、测试指标等内容。
测试目的芯片测试的主要目的是验证芯片的各项功能和性能是否符合设计要求,以及评估芯片的可靠性和稳定性。
通过测试可以发现芯片中的问题,包括硬件和软件方面的缺陷,从而提供改进产品质量的参考依据。
测试流程通常,芯片测试包括以下几个主要步骤:1.准备阶段:确定测试目标,设计测试方案,准备测试环境和测试设备。
2.功能测试:验证芯片的各项功能是否正常,包括输入输出接口的正确性、逻辑运算的准确性等。
3.性能测试:测试芯片在各种负载条件下的性能表现,例如时钟频率、数据传输速率等。
4.可靠性测试:通过长时间运行、高负载等方式模拟实际工作环境,验证芯片的可靠性和稳定性。
5.故障分析:如果测试发现问题,需要进行故障分析,找出问题原因并提出解决方案。
6.测试报告:根据测试结果撰写测试报告,包括测试概况、测试方法、测试结果和问题总结等。
测试方法芯片测试可以使用多种方法和工具,具体选择取决于芯片的特性和需求。
常见的测试方法包括以下几种:1.黑盒测试:只关注输入和输出,不涉及内部结构和实现细节,通过输入测试用例来检查输出结果是否符合预期。
2.白盒测试:了解芯片的内部结构和实现细节,通过代码覆盖率等指标来评估测试的完整性和覆盖范围。
3.边界测试:针对输入输出边界范围进行测试,检测边界条件下的异常行为和异常处理能力。
4.压力测试:在高负载条件下测试芯片的性能和稳定性,例如同时运行多个任务、大数据量传输等。
5.降频测试:通过逐步降低芯片的时钟频率来测试其性能下限,评估芯片在低功耗模式下的工作能力。
测试指标芯片测试的指标多样,需要根据具体芯片的设计要求和产品需求进行选择。
常见的测试指标包括以下几种:1.功耗:测试芯片在不同工作状态下的功耗消耗情况,评估芯片的电能效率。

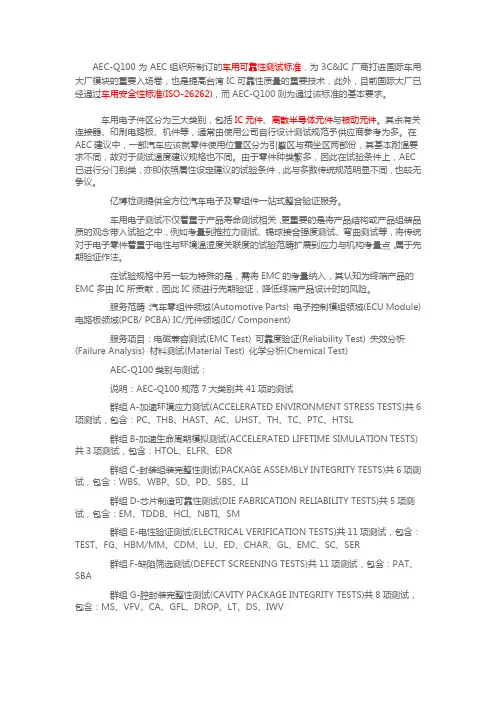

AEC-Q100为AEC组织所制订的车用可靠性测试标准,为3C&IC厂商打进国际车用大厂模块的重要入场卷,也是提高台湾IC可靠性质量的重要技术,此外,目前国际大厂已经通过车用安全性标准(ISO-26262),而AEC-Q100则为通过该标准的基本要求。
车用电子件区分为三大类别,包括IC元件、离散半导体元件与被动元件。
其余有关连接器、印刷电路板、机件等,通常由使用公司自行设计测试规范予供应商参考为多。
在AEC建议中,一部汽车应该就零件使用位置区分为引擎区与乘坐区两部份,其基本耐温要求不同,故对于测试温度建议规格也不同。
由于零件种类繁多,因此在试验条件上,AEC 已进行分门别类,亦即依照属性设定建议的试验条件,此与多数传统规范明显不同,也较无争议。
亿博检测提供全方位汽车电子及零组件一站式整合验证服务。
车用电子测试不仅着重于产品寿命测试相关,更重要的是将产品结构或产品组装品质的观念带入试验之中,例如考量到推拉力测试、锡球接合强度测试、弯曲测试等,将传统对于电子零件着重于电性与环境温湿度关联度的试验范畴扩展到应力与机构考量点,属于先期验证作法。
在试验规格中另一较为特殊的是,需将EMC的考量纳入,其认知为终端产品的EMC多由IC所贡献,因此IC须进行先期验证,降低终端产品设计时的风险。

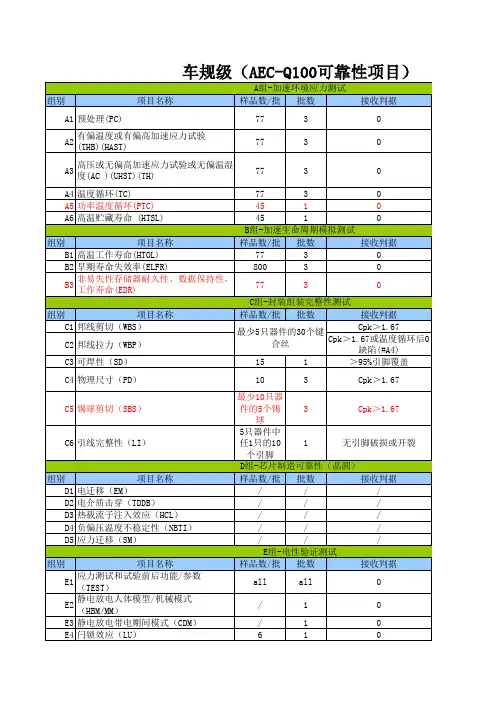

服务范畴:汽车零组件领域(Automotive Parts) 电子控制模组领域(ECU Module) 电路板领域(PCB/ PCBA) IC/元件领域(IC/ Component)服务项目:电磁兼容测试(EMC Test) 可靠度验证(Reliability Test) 失效分析(Failure Analysis) 材料测试(Material Test) 化学分析(Chemical Test)AEC-Q100类别与测试:说明:AEC-Q100规范7大类别共41项的测试群组A-加速环境应力测试(ACCELERATED ENVIRONMENT STRESS TESTS)共6项测试,包含:PC、THB、HAST、AC、UHST、TH、TC、PTC、HTSL群组B-加速生命周期模拟测试(ACCELERATED LIFETIME SIMULATION TESTS)共3项测试,包含:HTOL、ELFR、EDR群组C-封装组装完整性测试(PACKAGE ASSEMBLY INTEGRITY TESTS)共6项测试,包含:WBS、WBP、SD、PD、SBS、LI群组D-芯片制造可靠性测试(DIE FABRICATION RELIABILITY TESTS)共5项测试,包含:EM、TDDB、HCI、NBTI、SM群组E-电性验证测试(ELECTRICAL VERIFICATION TESTS)共11项测试,包含:TEST、FG、HBM/MM、CDM、LU、ED、CHAR、GL、EMC、SC、SER群组F-缺陷筛选测试(DEFECT SCREENING TESTS)共11项测试,包含:PAT、SBA群组G-腔封装完整性测试(CAVITY PACKAGE INTEGRITY TESTS)共8项测试,包含:MS、VFV、CA、GFL、DROP、LT、DS、IWVAEC-Q100与AEC-Q200差别AEC-Q100是汽车集成电路(IC)的重要应力测试标准。

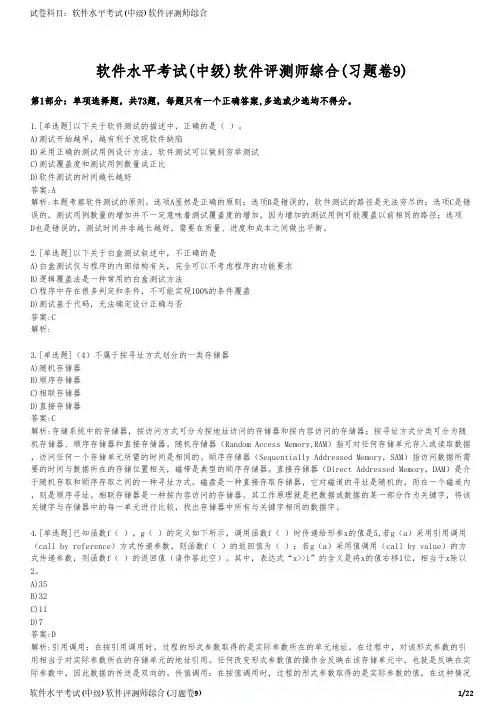

软件水平考试(中级)软件评测师综合(习题卷9)第1部分:单项选择题,共73题,每题只有一个正确答案,多选或少选均不得分。
1.[单选题]以下关于软件测试的描述中,正确的是( )。
A)测试开始越早,越有利于发现软件缺陷B)采用正确的测试用例设计方法,软件测试可以做到穷举测试C)测试覆盖度和测试用例数量成正比D)软件测试的时间越长越好答案:A解析:本题考察软件测试的原则。
选项A显然是正确的原则;选项B是错误的,软件测试的路径是无法穷尽的;选项C是错误的,测试用例数量的增加并不一定意味着测试覆盖度的增加,因为增加的测试用例可能覆盖以前相同的路径;选项D也是错误的,测试时间并非越长越好,需要在质量、进度和成本之间做出平衡。
2.[单选题]以下关于白盒测试叙述中,不正确的是A)白盒测试仅与程序的内部结构有关,完全可以不考虑程序的功能要求B)逻辑覆盖法是一种常用的白盒测试方法C)程序中存在很多判定和条件,不可能实现100%的条件覆盖D)测试基于代码,无法确定设计正确与否答案:C解析:3.[单选题](4)不属于按寻址方式划分的一类存储器A)随机存储器B)顺序存储器C)相联存储器D)直接存储器答案:C解析:存储系统中的存储器,按访问方式可分为按地址访问的存储器和按内容访问的存储器;按寻址方式分类可分为随机存储器、顺序存储器和直接存储器。
随机存储器(Random Access Memory,RAM)指可对任何存储单元存入或读取数据,访问任何一个存储单元所需的时间是相同的。
顺序存储器(Sequentially Addressed Memory,SAM)指访问数据所需要的时间与数据所在的存储位置相关,磁带是典型的顺序存储器。
直接存储器(Direct Addressed Memory,DAM)是介于随机存取和顺序存取之间的一种寻址方式。
磁盘是一种直接存取存储器,它对磁道的寻址是随机的,而在一个磁道内,则是顺序寻址。
相联存储器是一种按内容访问的存储器。

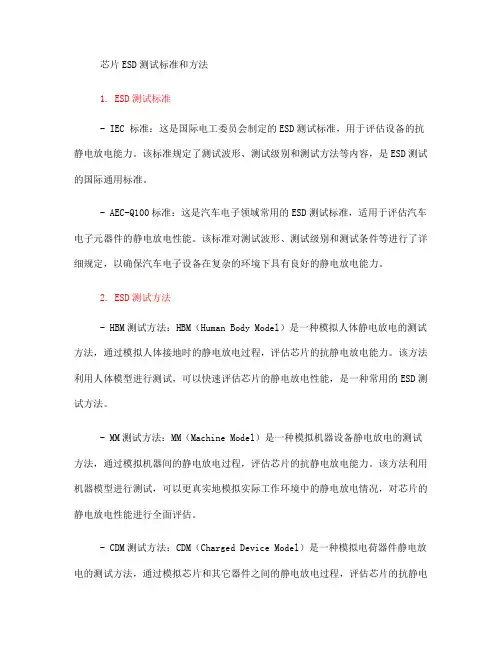

芯片ESD测试标准和方法1. ESD测试标准- IEC 标准:这是国际电工委员会制定的ESD测试标准,用于评估设备的抗静电放电能力。
该标准规定了测试波形、测试级别和测试方法等内容,是ESD测试的国际通用标准。
- AEC-Q100标准:这是汽车电子领域常用的ESD测试标准,适用于评估汽车电子元器件的静电放电性能。
该标准对测试波形、测试级别和测试条件等进行了详细规定,以确保汽车电子设备在复杂的环境下具有良好的静电放电能力。
2. ESD测试方法- HBM测试方法:HBM(Human Body Model)是一种模拟人体静电放电的测试方法,通过模拟人体接地时的静电放电过程,评估芯片的抗静电放电能力。
该方法利用人体模型进行测试,可以快速评估芯片的静电放电性能,是一种常用的ESD测试方法。
- MM测试方法:MM(Machine Model)是一种模拟机器设备静电放电的测试方法,通过模拟机器间的静电放电过程,评估芯片的抗静电放电能力。
该方法利用机器模型进行测试,可以更真实地模拟实际工作环境中的静电放电情况,对芯片的静电放电性能进行全面评估。
- CDM测试方法:CDM(Charged Device Model)是一种模拟电荷器件静电放电的测试方法,通过模拟芯片和其它器件之间的静电放电过程,评估芯片的抗静电放电能力。
该方法利用充电器件模型进行测试,可以更精确地模拟芯片在实际应用中的静电放电情况,对芯片的静电放电性能进行准确评估。
3. ESD测试流程- 准备工作:进行ESD测试前,需要准备好测试设备、测试样品和测试环境等,确保测试的准确性和可靠性。
- 测试设置:根据不同的ESD测试方法和标准,设置合适的测试波形、测试级别和测试条件等,以确保测试的科学性和可比性。
- 进行测试:根据测试设置,进行HBM、MM或CDM等ESD测试,记录测试过程中芯片的静电放电情况和性能表现。
- 数据分析:对测试数据进行分析,评估芯片的抗静电放电能力,确定是否符合相关的ESD测试标准和要求。
芯片设计基础知识题库100道及答案(完整版)1. 芯片设计中,用于描述电路功能和连接关系的语言通常是()A. C 语言B. 汇编语言C. 硬件描述语言D. Java 语言答案:C2. 以下哪种不是常见的硬件描述语言()A. VHDLB. VerilogC. PythonD. SystemVerilog答案:C3. 在芯片设计流程中,逻辑综合的主要作用是()A. 将高级语言描述转换为门级网表B. 进行功能仿真C. 布局布线D. 生成测试向量答案:A4. 芯片的制造工艺通常用()来表示A. 纳米B. 微米C. 厘米D. 毫米答案:A5. 以下哪个不是芯片设计中的时序约束()A. 建立时间B. 保持时间C. 恢复时间D. 传播时间答案:D6. 芯片中的存储单元通常使用()实现A. 触发器B. 计数器C. 加法器D. 减法器答案:A7. 下列哪种工具常用于芯片的功能仿真()A. ModelSimB. QuartusC. CadenceD. Synopsys答案:A8. 芯片设计中的布线主要是为了()A. 连接各个电路模块B. 优化芯片性能C. 节省芯片面积D. 以上都是答案:D9. 以下哪种不是常见的数字电路基本单元()A. 与门B. 或门C. 非门D. 乘法器答案:D10. 在芯片设计中,降低功耗的方法不包括()A. 降低工作电压B. 减少晶体管数量C. 提高时钟频率D. 采用低功耗工艺答案:C11. 芯片的性能指标通常不包括()A. 工作频率B. 功耗C. 价格D. 面积答案:C12. 以下哪种不是芯片设计中的验证方法()A. 形式验证B. 静态验证C. 动态验证D. 随机验证答案:D13. 芯片设计中的可测性设计主要是为了()A. 提高芯片的可靠性B. 方便芯片测试C. 降低生产成本D. 增强芯片功能答案:B14. 下列哪种不是常见的芯片封装类型()A. DIPB. BGAC. PGAD. IDE答案:D15. 芯片设计中,时钟树综合的目的是()A. 优化时钟信号的分布B. 减少时钟偏差C. 降低时钟功耗D. 以上都是答案:D16. 以下哪种不是模拟电路的基本元件()A. 电阻B. 电容C. 电感D. 触发器答案:D17. 在芯片设计中,面积优化的主要手段不包括()A. 资源共享B. 逻辑化简C. 增加晶体管尺寸D. 复用模块答案:C18. 芯片中的电源网络主要用于()A. 提供稳定的电源电压B. 传输信号C. 存储数据D. 控制时钟答案:A19. 下列哪种不是常见的EDA 工具()A. Mentor GraphicsB. Altium DesignerC. Adobe PhotoshopD. Xilinx ISE答案:C20. 芯片设计中的逻辑优化通常在()阶段进行A. 前端设计B. 后端设计C. 验证D. 测试答案:A21. 以下哪种不是常见的集成电路制造材料()A. 硅B. 锗C. 铜D. 铝答案:C22. 在芯片设计中,信号完整性问题主要包括()A. 反射B. 串扰C. 电磁干扰D. 以上都是答案:D23. 芯片的可靠性设计不包括()A. 容错设计B. 冗余设计C. 加密设计D. 老化预测答案:C24. 下列哪种不是常见的芯片测试方法()A. 功能测试B. 性能测试C. 压力测试D. 外观测试答案:D25. 芯片设计中的功耗分析通常包括()A. 静态功耗分析B. 动态功耗分析C. 漏电功耗分析D. 以上都是答案:D26. 以下哪种不是常见的芯片架构()A. RISCB. CISCC. DSPD. SQL答案:D27. 在芯片设计中,低功耗设计的策略不包括()A. 门控时钟B. 多阈值电压C. 增加流水线级数D. 电源门控答案:C28. 芯片中的总线类型通常不包括()A. 数据总线B. 地址总线C. 控制总线D. 通信总线答案:D29. 下列哪种不是常见的芯片设计流程模型()A. 瀑布模型B. 迭代模型C. 敏捷模型D. 二叉树模型答案:D30. 芯片设计中的时序收敛主要是指()A. 满足时序约束B. 优化性能C. 降低功耗D. 减小面积答案:A31. 以下哪种不是常见的数字信号处理算法在芯片中的实现方式()A. 专用硬件B. 软件编程C. 混合实现D. 机械传动答案:D32. 在芯片设计中,静电防护的措施不包括()A. 增加保护电路B. 提高工作电压C. 采用防静电材料D. 良好的接地答案:B33. 芯片的封装技术对芯片性能的影响不包括()A. 散热B. 信号传输C. 成本D. 逻辑功能答案:D34. 下列哪种不是常见的模拟电路设计指标()A. 增益B. 带宽C. 分辨率D. 时钟频率答案:D35. 芯片设计中的布局规划主要考虑()A. 模块位置B. 布线资源C. 电源分布D. 以上都是答案:D36. 以下哪种不是常见的芯片验证技术()A. 等价性检查B. 代码审查C. 边界扫描D. 故障注入答案:B37. 在芯片设计中,提高芯片集成度的方法不包括()A. 减小晶体管尺寸B. 多层布线C. 增加芯片面积D. 三维集成答案:C38. 芯片中的模拟数字转换器(ADC)的主要性能指标不包括()A. 转换精度B. 转换速度C. 功耗D. 存储容量答案:D39. 下列哪种不是常见的数字电路设计风格()A. 行为级B. 结构级C. 物理级D. 生物级答案:D40. 芯片设计中的噪声分析主要针对()A. 电源噪声B. 信号噪声C. 环境噪声D. 以上都是答案:D41. 以下哪种不是常见的芯片测试设备()A. 逻辑分析仪B. 示波器C. 频谱分析仪D. 显微镜答案:D42. 在芯片设计中,降低时钟抖动的方法不包括()A. 优化时钟源B. 增加时钟缓冲器C. 提高时钟频率D. 采用锁相环技术答案:C43. 芯片的电磁兼容性设计主要考虑()A. 抗干扰能力B. 辐射发射C. 传导发射D. 以上都是答案:D44. 下列哪种不是常见的芯片可靠性测试()A. 高温测试B. 低温测试C. 湿度测试D. 颜色测试答案:D45. 芯片设计中的电源完整性分析主要关注()A. 电源电压波动B. 电流密度分布C. 地弹噪声D. 以上都是答案:D46. 以下哪种不是常见的芯片加密技术()A. 对称加密B. 非对称加密C. 哈希函数D. 压缩技术答案:D47. 在芯片设计中,减少信号串扰的措施不包括()A. 增加线间距B. 屏蔽C. 降低信号频率D. 增加信号强度答案:D48. 芯片中的数字信号处理器(DSP)通常用于()A. 图像处理B. 音频处理C. 通信D. 以上都是答案:D49. 下列哪种不是常见的芯片设计中的知识产权(IP)核()A. CPU 核B. GPU 核C. 内存控制器核D. 电池核答案:D50. 芯片设计中的性能评估指标通常不包括()A. 吞吐量B. 延迟C. 重量D. 资源利用率答案:C51. 以下哪种不是常见的芯片制造工艺步骤()A. 光刻B. 蚀刻C. 镀膜D. 焊接答案:D52. 在芯片设计中,解决时序违例的方法不包括()A. 调整逻辑B. 改变布局C. 增加时钟周期D. 减少模块数量答案:D53. 芯片的散热设计主要考虑()A. 散热器选择B. 风道设计C. 芯片封装D. 以上都是答案:D54. 下列哪种不是常见的模拟集成电路类型()A. 运算放大器B. 比较器C. 计数器D. 滤波器答案:C55. 芯片设计中的布线拥塞解决方法不包括()A. 重新布局B. 增加布线层数C. 减少布线资源需求D. 降低工作电压答案:D56. 以下哪种不是常见的芯片设计中的仿真类型()A. 前仿真B. 后仿真C. 在线仿真D. 离线仿真答案:C57. 在芯片设计中,提高布线效率的方法不包括()A. 智能布线算法B. 手动布线C. 增加布线资源D. 降低芯片性能答案:D58. 芯片中的锁相环(PLL)主要用于()A. 时钟生成B. 频率合成C. 相位调整D. 以上都是答案:D59. 下列哪种不是常见的芯片验证语言()A. SVAB. PSLC. HTMLD. OVL答案:C60. 芯片设计中的可综合代码编写原则不包括()A. 避免使用不可综合的语法B. 优化代码结构C. 增加注释D. 提高代码可读性答案:C61. 以下哪种不是常见的芯片设计中的优化技术()A. 逻辑重组B. 时钟门控C. 资源共享D. 颜色调整答案:D62. 在芯片设计中,降低电磁干扰的方法不包括()A. 滤波B. 屏蔽C. 增加电磁辐射D. 合理布线答案:C63. 芯片的静电放电(ESD)保护主要针对()A. 输入输出引脚B. 内部电路C. 电源引脚D. 以上都是答案:D64. 下列哪种不是常见的数字电路综合工具()A. Design CompilerB. SynplifyC. VivadoD. Photoshop答案:D65. 芯片设计中的面积估算方法不包括()A. 晶体管计数B. 模块面积累加C. 经验公式D. 重量测量答案:D66. 以下哪种不是常见的芯片设计中的时序分析工具()A. PrimeTimeB. TimeQuestC. ModelSimD. Cadence答案:D67. 在芯片设计中,提高芯片稳定性的方法不包括()A. 增加冗余电路B. 优化电源管理C. 降低工作温度D. 改变芯片颜色答案:D68. 芯片中的数模转换器(DAC)的主要性能指标不包括()A. 分辨率B. 建立时间C. 线性度D. 存储容量答案:D69. 下列哪种不是常见的芯片设计中的布局工具()A. ICCB. EncounterC. QuartusD. Vivado答案:C70. 芯片设计中的功耗估算方法通常不包括()A. 基于公式计算B. 基于仿真C. 基于实测D. 基于猜测答案:D71. 以下哪种不是常见的芯片设计中的验证平台()A. UVMB. VMMC. AVMD. WMM答案:D72. 在芯片设计中,减少布线延迟的方法不包括()A. 缩短布线长度B. 减小线电阻C. 增加线电容D. 提高布线层数答案:C73. 芯片的热分析主要用于()A. 评估芯片温度分布B. 优化散热设计C. 预测芯片寿命D. 以上都是答案:D74. 下列哪种不是常见的模拟电路仿真工具()A. HSPICEB. SpectreC. LTspiceD. Python答案:D75. 芯片设计中的逻辑等效性检查主要检查()A. 前后端设计的逻辑一致性B. 不同版本设计的逻辑一致性C. 不同模块设计的逻辑一致性D. 以上都是答案:D76. 以下哪种不是常见的芯片设计中的故障模型()A. 固定故障B. 桥接故障C. 颜色故障D. 开路故障答案:C77. 在芯片设计中,提高芯片抗干扰能力的方法不包括()A. 增加滤波电容B. 优化布线C. 降低电源电压D. 采用屏蔽技术答案:C78. 芯片中的存储器类型通常不包括()A. SRAMB. DRAMC. ROMD. RAM答案:D79. 下列哪种不是常见的芯片设计中的性能优化策略()A. 流水线设计B. 并行处理C. 串行处理D. 资源复用答案:C80. 芯片设计中的信号完整性仿真主要包括()A. 反射仿真B. 串扰仿真C. 电磁兼容性仿真D. 以上都是答案:D81. 以下哪种不是常见的芯片设计中的低功耗技术()A. 动态电压频率调整B. 多电压域设计C. 增加晶体管数量D. 门控电源答案:C82. 在芯片设计中,解决时钟偏差的方法不包括()A. 插入缓冲器B. 调整时钟树结构C. 增加时钟频率D. 采用时钟网格答案:C83. 芯片的可靠性评估主要包括()A. 失效率分析B. 寿命预测C. 故障模式影响分析D. 以上都是答案:D84. 下列哪种不是常见的数字电路测试向量生成方法()A. 基于算法B. 基于仿真C. 基于模型D. 基于想象答案:D85. 芯片设计中的布线资源评估主要考虑()A. 布线通道数量B. 过孔数量C. 布线层数D. 以上都是答案:D86. 以下哪种不是常见的芯片设计中的知识产权保护方式()A. 专利申请B. 版权登记C. 商业秘密保护D. 公开源代码答案:D87. 在芯片设计中,提高模拟电路性能的方法不包括()A. 采用高性能器件B. 优化电路结构C. 增加电路复杂度D. 进行参数校准答案:C88. 芯片中的控制器通常()A. 负责数据处理B. 协调各部件工作C. 存储数据D. 进行信号转换答案:B89. 以下哪种不是芯片设计中的布线规则()A. 线宽限制B. 线间距要求C. 颜色规定D. 布线层数限制答案:C90. 在芯片设计中,时钟树综合时需要考虑的因素不包括()A. 时钟延迟B. 时钟偏斜C. 时钟频率D. 时钟功耗答案:C91. 芯片的测试覆盖率指标通常不包括()A. 语句覆盖率B. 分支覆盖率C. 颜色覆盖率D. 条件覆盖率答案:C92. 下列哪种不是常见的芯片设计中的时序优化方法()A. 寄存器重定时B. 逻辑复制C. 改变电路结构D. 增加芯片面积答案:D93. 芯片设计中的可测试性设计原则不包括()A. 可观测性B. 可控制性C. 可修复性D. 可装饰性答案:D94. 以下哪种不是常见的芯片设计中的布局约束()A. 模块间距B. 电源分布C. 布线通道D. 外观美观答案:D95. 在芯片设计中,降低串扰的方法不包括()A. 增加屏蔽线B. 调整线的走向C. 提高信号幅度D. 减小并行线长度答案:C96. 芯片的故障诊断技术通常不包括()A. 逻辑分析B. 信号监测C. 外观检查D. 功能测试答案:C97. 下列哪种不是常见的芯片设计中的仿真加速技术()A. 硬件加速B. 并行仿真C. 模型简化D. 色彩优化答案:D98. 芯片设计中的电源网络设计要点不包括()A. 降低电源噪声B. 提高电源效率C. 增加电源颜色D. 保证电源稳定性答案:C99. 以下哪种不是常见的芯片设计中的逻辑化简方法()A. 卡诺图法B. 公式法C. 图形法D. 随机法答案:D100. 在芯片设计中,提高布线资源利用率的方法不包括()A. 合理规划布线通道B. 减少布线层数C. 优化布线算法D. 随意布线答案:D。
芯片可靠性测试芯片可靠性测试是指对芯片的质量和可靠性进行评估的过程。
芯片可靠性测试的目的是发现芯片在实际使用中可能出现的问题,并评估其可靠性和寿命。
芯片可靠性测试主要包括以下几个方面:1. 环境可靠性测试:将芯片置于不同的环境条件下进行测试,例如高温、低温、湿度、振动等环境。
通过模拟不同环境条件对芯片的影响,评估芯片在不同环境下的可靠性。
2. 电气可靠性测试:测试芯片的电气特性,包括输入输出电压、电流、功耗等。
通过测试芯片在正常工作电气条件下的稳定性,评估芯片在实际使用中的可靠性。
3. 功能可靠性测试:测试芯片的功能是否正常,包括各个模块的功能测试和整体功能测试。
通过模拟芯片在实际使用中的各种情况,测试芯片是否可以正常工作,并评估芯片的可靠性。
4. 寿命测试:通过对大量芯片进行长时间的使用和测试,以模拟芯片在实际使用中的寿命。
通过观察芯片在长时间使用后的可靠性和性能变化,评估芯片的寿命和可靠性。
5. 可靠性分析:通过对芯片的测试数据进行分析,评估芯片的可靠性并预测可能出现的故障情况。
通过可靠性分析可以进一步优化芯片的设计和生产过程,提高芯片的可靠性。
芯片可靠性测试需要使用各种测试设备和工具,例如温度控制设备、电源设备、信号发生器等。
测试过程中需要注意安全性和可靠性,确保测试结果的准确性。
芯片可靠性测试对于芯片生产和应用具有重要意义。
通过可靠性测试,可以及早发现和解决芯片的问题,提高芯片的可靠性和性能。
同时,可靠性测试还可以为芯片的质量控制和质量保证提供重要的参考依据。
总之,芯片可靠性测试是芯片生产和应用过程中不可或缺的一部分,通过测试评估芯片的质量和可靠性,提高芯片的性能和寿命,确保芯片在实际使用中的可靠性。
芯片dft
芯片DFT(Design for Testability)是指在芯片设计阶段考虑到测试的方法和技术。
它旨在提高芯片测试的可行性、可靠性和效率,从而降低芯片制造成本和故障率。
芯片DFT包括以下几个方面:
1. 测试点插入:通过在芯片电路中插入测试点,可以在测试阶段获取内部信号并将其与预期结果进行比较。
这样可以检测到芯片中的逻辑故障。
2. 扫描链:扫描链是一种设计方法,它将芯片中的寄存器和逻辑电路连接在一个长链上,形成一个可序列检测器。
通过在测试模式下将测试数据串行移入芯片,可以逐一激活寄存器和逻辑单元,以便进行全面测试。
3. 故障模拟:通过建立模型,模拟故障信号在芯片中的传播和影响,从而了解故障的类型、位置和严重性。
故障模拟可以帮助设计人员优化测试方案,提高测试覆盖率。
4. 综合、优化和布线:综合是将高级设计描述转换为低级门级电路,优化是在转换过程中对电路进行优化,使其在测试过程中更容易检测到故障。
布线是将优化后的电路连接到芯片的物理布局上。
5. 自动测试模式生成:自动测试模式生成是一种自动化工具,它可以根据芯片设计信息自动生成一系列测试向量,以覆盖芯
片中的所有故障,实现全面测试。
总体来说,芯片DFT是一项复杂的工程,需要综合应用各种测试技术和工具,以确保芯片在制造之前经过全面的检测和验证,从而提高产品质量和可靠性。
芯片制造中的可靠性分析与测试芯片制造是现代科技领域中不可或缺的一项技术。
而在芯片制造过程中,保证芯片的可靠性是至关重要的。
本文将探讨芯片制造中的可靠性分析与测试方法,以确保芯片的性能和质量。
一、背景介绍随着科技的不断进步和应用范围的不断扩大,芯片在电子产品中的作用日益重要。
芯片质量的可靠性直接关系到电子产品的性能和寿命。
因此,在芯片制造过程中进行可靠性分析和测试就显得尤为重要。
二、可靠性分析可靠性分析是指通过对芯片制造过程中的各环节进行评估和验证,寻找潜在的问题和风险,以及采取相应的改进措施。
以下是几种常见的可靠性分析方法:1. 故障模式和影响分析(FMEA):FMEA是一种系统的方法,通过识别可能出现的故障模式,并分析其对芯片性能的影响程度,以确定如何降低故障发生的概率或减少其影响。
2. 容量连续时间估计(MTBF):MTBF是一种常用的可靠性指标,用于估计芯片在正常运行条件下的平均故障间隔时间,提供制造商和用户对芯片寿命的参考。
3. 系统风险评估:通过对芯片制造中涉及的各个系统进行风险评估,确定系统中关键环节的可靠性需求,并制定相应的验证方法。
三、可靠性测试可靠性测试是为了验证芯片符合设计要求,并能在预期使用寿命内仍能保持良好性能。
以下是常用的可靠性测试方法:1. 退化加速测试:通过对芯片在高温、高湿等严酷环境下进行长时间测试,模拟芯片长期使用时可能遇到的恶劣环境,以评估其可靠性和耐久性。
2. 温度循环测试:将芯片在不同温度下反复循环,以模拟芯片在温度变化环境下的可靠性表现。
3. 电压应力测试:对芯片进行不同电压条件下的测试,以评估其在不同供电条件下的可靠性。
四、质量控制在芯片制造过程中,质量控制是确保芯片可靠性的关键环节。
质量控制包括以下几个方面:1. 设备监控和维护:对芯片制造过程中的设备进行监控和维护,保证设备正常工作,以减少因设备故障引起的芯片质量问题。
2. 原材料质量控制:严格控制芯片制造过程中所使用的原材料的质量,确保原材料符合设计要求,以提高芯片的可靠性。
芯片设计的可靠性分析与优化随着电子技术的快速发展,芯片技术已经成为各种电子设备的核心。
从智能手机到计算机,从汽车电子到医疗设备,芯片作为控制和处理器具有不可替代的地位。
由于芯片设计的复杂性和制造技术的限制,芯片的可靠性分析和优化显得尤为重要。
一、芯片设计的可靠性分析芯片的可靠性包括两个层面:电性可靠性和物理可靠性。
电性可靠性指的是芯片在长时间使用过程中,其电气性能表现是否稳定一致、符合规定的要求。
物理可靠性指的是芯片本身的物理结构是否经过充分考虑,有无潜在的缺陷或制造缺陷。
1.1 电性可靠性分析电性可靠性的分析主要包括以下方面:1.1.1 温度分析芯片的工作温度是一个重要的电性能量。
在运行过程中,芯片温度的变化会影响芯片的性能。
温度过高会导致硅芯片失去其性能和可靠性,甚至在终端使用中会出现故障。
因此,在芯片设计之前就需要进行温度分析,以确保芯片的电气性能在一定温度范围内稳定。
1.1.2 电磁兼容性分析芯片在终端设备中需要与其他设备进行互动和交流。
因此,芯片的电磁兼容性也是一个重要的可靠性指标。
如果芯片电磁兼容性差,就可能会产生干扰或者受到外界干扰,导致芯片的性能下降,甚至出现故障。
因此,在芯片设计之前要进行电磁兼容性分析,并采取措施以确保芯片的电磁兼容性。
1.1.3 电路完整性分析芯片的电路完整性是指芯片电路中各个部分之间的信号完整性和数据完整性。
由于信号线长度、电气性能等因素的影响,信号在芯片内部的传输会受到一些限制。
这些限制可能导致信号的失真或数据的丢失,如果不加以考虑和解决,就会影响芯片的性能。
因此,在芯片设计时需要考虑电路的完整性,同时采取措施以改善它。
1.2 物理可靠性分析物理可靠性的分析主要包括以下方面:1.2.1 设计布局分析芯片的可靠性在设计布局时就应该受到充分考虑。
为防止外部干扰,芯片设计中需要给各个模块之间留一定的间隔,以避免互相干扰。
同时,为了保证芯片的可靠性,需要合理设计供电、接地等电路,以避免电源噪声及地回流等问题。
CTOD测试方法一、引言在电子和半导体行业中,CTOD(Chuck-to-Device Z-axis Test)测试是一种重要的测量方法,用于确定粘附力或脱附力在设备表面上的作用。
这种方法对于评估和优化设备的可靠性和性能至关重要。
本文将详细介绍CTOD测试的原理、方法、应用和未来的展望。
二、ctod测试的原理CTOD测试的基本原理是通过测量粘附力或脱附力在设备表面上的作用,以评估设备的可靠性和性能。
测试过程中,一个力被施加到设备表面,使其产生形变,然后测量形变的大小。
通过这种方法,可以确定粘附力或脱附力的大小,以及它们对设备性能的影响。
三、ctod测试的方法CTOD测试有多种方法,其中最常见的是微球法。
微球法使用微小的玻璃球作为力传感器,将其粘附到设备表面。
然后,通过施加一个已知的力,使微球产生形变。
通过测量微球的形变大小,可以确定粘附力和脱附力的大小。
这种方法具有较高的灵敏度和可靠性,被广泛应用于各种CTOD测试中。
四、ctod测试的应用CTOD测试在许多领域都有应用,其中最常见的是半导体行业。
在半导体行业中,粘附力和脱附力是影响芯片可靠性的重要因素。
通过CTOD测试,可以评估芯片的粘附力和脱附力,从而优化芯片的设计和制造过程。
此外,CTOD测试还可以用于评估各种设备的可靠性和性能,例如显示器、太阳能电池板和传感器等。
五、结论总的来说,CTOD测试是一种重要的测量方法,对于评估和优化设备的可靠性和性能至关重要。
尽管CTOD测试的方法和原理可能因应用而异,但它们的核心思想是相似的:通过测量粘附力和脱附力在设备表面上的作用,以评估设备的性能和可靠性。
随着科技的不断发展,我们期待着更多的创新方法和技术在CTOD测试领域的应用,以进一步提高设备的性能和可靠性。
六、未来的展望随着科技的不断发展,我们期待着在CTOD测试领域有更多的创新和应用。
例如,使用机器学习和人工智能技术来分析和解释CTOD测试数据,以提高测试的准确性和可靠性。
芯片检测报告芯片检测报告一、检测目的现代科技中,芯片作为电子设备的核心部件,其质量和性能直接关系到整个设备的稳定性和可靠性。
本次芯片检测旨在检验芯片的品质和性能是否符合相关标准要求,并为用户提供优质可信赖的芯片产品。
二、检测方法1. 外观检测:通过肉眼观察芯片外观,检查是否有表面缺陷、裂纹、污染等问题。
2. 尺寸测量:使用专业测量仪器测量芯片的尺寸、厚度等重要参数。
3. 温度试验:将芯片放入恒温培养箱进行高温、低温试验,检测芯片在不同温度下的稳定性和可靠性。
4. 电流测试:使用专业测试仪器测量芯片在不同电流下的工作状态和效果。
5. 功耗测试:使用功耗测试仪器测量芯片在不同场景下的功耗情况。
6. 经电磁干扰测试:使用电磁干扰装置对芯片进行电磁辐射干扰测试,检测芯片对外界干扰的抗干扰能力。
三、检测结果与分析通过上述检测方法,得出以下结果与分析:1. 外观检测:芯片外观无明显缺陷,无表面裂纹、污染等问题,符合外观要求。
2. 尺寸测量:芯片的尺寸与标准要求一致,无误差。
3. 温度试验:芯片在高温(50℃)和低温(-10℃)条件下均正常工作,无异常现象,具有良好的温度稳定性。
4. 电流测试:芯片在不同电流下均能正常工作,无电流过大或过小的情况,电流稳定。
5. 功耗测试:芯片在不同场景下的功耗均满足标准要求,能够有效节省电能。
6. 经电磁干扰测试:芯片对电磁辐射干扰具有良好的抗干扰能力,稳定性高。
综上所述,本次芯片检测结果显示,该芯片的品质和性能均符合相关标准要求。
该芯片具有优异的外观、尺寸、温度稳定性、电流工作状态、功耗以及电磁干扰抗干扰能力等指标。
用户可以放心使用该芯片,以保障设备的稳定性和可靠性。
四、质量保证建议为确保芯片的品质和性能,建议以下措施:1. 生产环境控制:芯片的生产过程中应严格控制生产环境,确保生产过程的无尘、无菌环境,防止外界污染对芯片品质的影响。
2. 产品检测全面化:除本报告所列的检测方法外,建议在生产过程中增加其他关键参数的检测,以确保整个芯片生产过程的质量控制。
jesd47芯片测试标准
JESD47标准主要应用于消费级和工业级的电子参考,对取样数量进行定义,以及规定了一系列可靠性测试项目。
在JESD47中,对取样数量的定义如下:取样数N应满足公式N=X2(2C+2,0.1)/LTPD。
其中,X2(2C+2,0.1)表示90%置信度的卡方分布(自由度为2C+2,尾概率为0.1);LTPD为Lot Tolerance Percent Defective(批允许不良率),此处表示90%置信度的批允许不良率;C 为允收的不良数。
此外,JESD47还规定了一系列可靠性测试项目,例如压力测试、温度测试、湿度测试、机械应力测试等,以确保芯片在各种环境条件下都能正常工作。
需要注意的是,不同的行业或产品可能需要根据JESD47标准进行适当的调整和修改,以适应其特定的要求和条件。
芯片可靠性检测
2011-08-08 11:00
电子元器件可靠度评估分析
可靠性评估分析的意义
可靠性(Reliability)则是对产品耐久力的测量, 我们主要典型的IC产品的生命周期可以用一条浴缸曲线(Bathtub Curve)来表示。
如上图示意,集成电路得失效原因大致分为三个阶段:
Region (I) 被称为早夭期(Infancy period), 这个阶段产品的失效率快速下降,造成失效的原因在于IC设计和生产过程中的缺陷;
Region (II) 被称为使用期(Useful life period), 这个阶段产品的失效率保持稳定,失效的原因往往是随机的,比如温度变化等等;
Region (III) 被称为磨耗期(Wear-Out period)这个阶段产品的失效率会快速升高,失效的原因就是产品的长期使用所造成的老化等。
·军工级器件老化筛选
·元器件寿命试验
·ESD等级、Latch_up测试评价
·高低温性能分析试验
·集成电路微缺陷分析
·封装缺陷无损检测及分析
·电迁移、热载流子评价分析
根据试验等级分为如下几类:
一、使用寿命测试项目(Life test items):EFR, OLT (HTOL), LTOL
①EFR:早期失效等级测试( Early fail Rate Test )
目的: 评估工艺的稳定性,加速缺陷失效率,去除由于天生原因失效的产品。
测试条件: 在特定时间内动态提升温度和电压对产品进行测试
失效机制:材料或工艺的缺陷,包括诸如氧化层缺陷,金属刻镀,离子玷污等由于生产造成的失效。
参考标准:
JESD22-A108-A
EIAJED- 4701-D101
②HTOL/ LTOL:高/低温操作生命期试验(High/ Low Temperature Operating Life )
目的: 评估器件在超热和超电压情况下一段时间的耐久力
测试条件: 125℃,1.1VCC, 动态测试
失效机制:电子迁移,氧化层破裂,相互扩散,不稳定性,离子玷污等
参考数据:
125℃条件下1000小时测试通过IC可以保证持续使用4年,2000小时测试持续使用8年;150℃ 1000小时测试通过保证使用8年,2000小时保证使用28年。
参考标准:
MIT-STD-883E Method 1005.8
JESD22-A108-A
EIAJED- 4701-D101
二、环境测试项目(Environmental test items)
PRE-CON, THB, HAST, PCT, TCT, TST, HTST, Solderability Test, Solder Heat Test ①PRE-CON:预处理测试( Precondition Test )
目的: 模拟IC在使用之前在一定湿度,温度条件下存储的耐久力,也就是IC从生产到使用之间存储的可靠性。
②THB: 加速式温湿度及偏压测试(Temperature Humidity Bias Test )
目的: 评估IC产品在高温,高湿,偏压条件下对湿气的抵抗能力,加速其失效进程
测试条件: 85℃,85%RH, 1.1 VCC, Static bias
失效机制:电解腐蚀
参考标准:
JESD22-A101-D
EIAJED- 4701-D122
③高加速温湿度及偏压测试(HAST: Highly Accelerated Stress Test )
目的: 评估IC产品在偏压下高温,高湿,高气压条件下对湿度的抵抗能力,加速其失效过程
测试条件: 130℃, 85%RH, 1.1 VCC, Static bias,2.3 atm
失效机制:电离腐蚀,封装密封性
参考标准:
JESD22-A110
④PCT:高压蒸煮试验 Pressure Cook Test (Autoclave Test)
目的: 评估IC产品在高温,高湿,高气压条件下对湿度的抵抗能力,加速其失效过程
测试条件: 130℃, 85%RH, Static bias,15PSIG(2 atm)
失效机制:化学金属腐蚀,封装密封性
参考标准:
JESD22-A102
EIAJED- 4701-B123
*HAST与THB的区别在于温度更高,并且考虑到压力因素,实验时间可以缩短,而PCT则不加偏压,但湿度增大。
⑤TCT: 高低温循环试验(Temperature Cycling Test )
目的: 评估IC产品中具有不同热膨胀系数的金属之间的界面的接触良率。
方法是通过循环流动的空气从高温到低温重复变化。
测试条件:
Condition B:-55℃ to 125℃
Condition C: -65℃ to 150℃
失效机制:电介质的断裂,导体和绝缘体的断裂,不同界面的分层
参考标准:
MIT-STD-883E Method 1010.7
JESD22-A104-A
EIAJED- 4701-B-131
⑥TST: 高低温冲击试验(Thermal Shock Test )
目的: 评估IC产品中具有不同热膨胀系数的金属之间的界面的接触良率。
方法是通过循环流动的液体从高温到低温重复变化。
测试条件:
Condition B: - 55℃ to 125℃
Condition C: - 65℃ to 150℃
失效机制:电介质的断裂,材料的老化(如bond wires), 导体机械变形
参考标准:
MIT-STD-883E Method 1011.9
JESD22-B106
EIAJED- 4701-B-141
* TCT与TST的区别在于TCT偏重于package 的测试,而TST偏重于晶园的测试
⑦HTST: 高温储存试验(High Temperature Storage Life Test )
目的: 评估IC产品在实际使用之前在高温条件下保持几年不工作条件下的生命时间。
测试条件: 150℃
失效机制:化学和扩散效应,Au-Al 共金效应
参考标准:
MIT-STD-883E Method 1008.2
JESD22-A103-A
EIAJED- 4701-B111
⑧可焊性试验(Solderability Test )
目的: 评估IC leads在粘锡过程中的可靠度
测试方法:
Step1:蒸汽老化8 小时
Step2:浸入245℃锡盆中 5秒
失效标准(Failure Criterion):至少95%良率
具体的测试条件和估算结果可参考以下标准
MIT-STD-883E Method 2003.7
JESD22-B102
⑨SHT Test:焊接热量耐久测试( Solder Heat Resistivity Test )
目的: 评估IC 对瞬间高温的敏感度
测试方法: 侵入260℃锡盆中10秒
失效标准(Failure Criterion):根据电测试结果
具体的测试条件和估算结果可参考以下标准
MIT-STD-883E Method 2003.7
EIAJED- 4701-B106
三、耐久性测试项目(Endurance test items )
Endurance cycling test, Data retention test
①周期耐久性测试(Endurance Cycling Test )
目的: 评估非挥发性memory器件在多次读写算后的持久性能
Test Method: 将数据写入memory的存储单元,在擦除数据,重复这个过程多次
测试条件: 室温,或者更高,每个数据的读写次数达到100k~1000k
参考标准:
MIT-STD-883E Method 1033
②数据保持力测试(Data Retention Test)
目的: 在重复读写之后加速非挥发性memory器件存储节点的电荷损失
测试条件: 在高温条件下将数据写入memory存储单元后,多次读取验证单元中的数据失效机制:150℃
参考标准:。
