第四章 模具的数控加工1

第一章绪论1、模具制造的基本要求是什么？（1）制造精度高（2）使用寿命长（3）制造周期短（4）模具成本低2、模具制造的主要特点是什么？（1）制造质量要求高（2）形状复杂（3）模具生产为单件、多品种生产（4）材料硬度高3、模具主要零件的精度是如何确定的？模具精度主要由其制品精度和模具结构的要求来决定的。

为了保证制品精度，模具的工作部分精度通常要比制品精度高2~4级；模具结构对上、下模之间配合有较高的要求，为此组成模具的零部件都必须有足够高的制造精度，否则将不可能生产出合格的制品，甚至会使模具损坏。

第二章模具机械加工的基本理论1、何谓设计基准，何谓工艺基准？（1）设计基准：在零件图上用以确定其他点、线、面的基准，称为设计基准。

（2）工艺基准：零件在加工和装配过程中所使用的基准，称为工艺基准。

按工艺基准用途不同，又分为定位基准、测量基准和装配基准。

2、如何正确安排零件热处理工序在机械加工中的位置？（1）预先热处理：预先热处理包括退火、正火、时效和调质。

这类热处理的目的是改善加工性能，消除内应力和为最终热处理作组织准备，其工序位置多在粗加工前后。

（2）最终热处理：最终热处理包括各种淬火、回火、渗碳和氮化处理等。

这类热处理的目的主要是提高零件材料的硬度和耐磨性，常安排在精加工前后。

3、制约模具加工精度的因素主要有哪些？（1）工艺系统的几何误差对加工精度的影响。

（2）工艺系统受力变形引起的加工误差。

（3）工艺系统的热变形对加工精度的影响。

4、工艺系统热变形是如何影响加工精度的？在机械加工过程中，工艺系统会受到各种热的影响而产生温度变形，一般也称为热变形。

这种变形将破坏刀具与工件的正确几何关系和运动关系，造成工件的加工误差。

另外工艺系统热变形还影响加工效率。

5、如何理解表面完整性与表面粗糙度？机械加工表面质量也称表面完整性，它主要包含两个方面的内容：○1○2○3○4（1）表面的几何特征表面粗糙度表面波度表面加工纹理伤痕○1○2○3（2）表面层力学物理性能表面层加工硬化表层金相组织的变化表面层残余内应力6、加工细长轴时，工艺系统应作如何考虑？7、如何正确拟定模具机械加工工艺路线？工艺路线的拟定是制定工艺过程的总体布局。

模具的数控加工基本概念导言模具是工业生产中常用的一种工具，用于制造各种产品的成型。

为了提高生产效率和产品质量，现代制造业普遍采用数控加工技术对模具进行加工。

本文将介绍模具和数控加工的基本概念，以帮助读者更好地理解和运用这一技术。

模具的定义和分类模具是一种用于制造产品的工装，在工业生产中起着非常重要的作用。

根据不同的制造需求和产品要求，模具可以分为以下几类：1.压铸模具：用于制造金属件或合金件，在压铸过程中通过高压将熔融金属浇注到模具腔体中，并通过冷却固化得到所需产品。

2.塑料模具：用于塑料制品的生产，在模具中通过注塑机将熔化的塑料注入模具腔体中，冷却固化后取出成品。

3.压力模具：用于对金属板材进行剪切、冲孔、弯曲等加工。

4.精密模具：用于制造高精度的零件和产品，一般需要数控加工进行制造。

数控加工的基本原理数控加工（Computer Numerical Control，简称CNC）是一种基于计算机控制的自动化加工技术，通过预先编写的程序指令，控制加工设备进行加工操作。

数控加工具有以下几个基本原理：1.数控系统：数控加工是由数控系统控制的，数控系统由计算机和相应的控制器组成。

计算机负责处理加工程序，控制器则负责将程序指令转换为机床动作。

2.运动控制：数控系统通过控制机床的运动轴，控制工具在加工过程中的位置和速度。

常见的运动轴有三个坐标轴（X、Y、Z）和一个旋转轴（A）。

3.加工程序：加工程序是数控加工的核心。

程序由一系列指令组成，指示机床进行具体的加工操作，如切削、钻孔、铣削等。

加工程序可以通过手动编写、CAD/CAM软件生成或从互联网上获取。

4.工艺参数：在编写加工程序时，需要设置一些工艺参数，如切削速度、进给速度、刀具半径等。

这些参数会影响加工质量和效率，需要根据具体情况进行调整。

模具的数控加工过程模具的数控加工过程包括以下几个步骤：1.设计模具：首先，需要根据产品的设计要求和加工流程，设计模具的结构、尺寸和加工路径。

第二章模具制造工艺规程1、什么是生产过程和工艺过程？模具制造过程包括哪几个阶段？答：制造模具时，将原材料转变为成品的全过程称为生产过程。

在模具制造过程中，直接改变工件形状、尺寸、物理性质和装配等称为工艺过程。

模具制造过程包括生产技术准备、零件成形加工和模具装配等阶段。

2、什么是机械加工工艺规程？其有什么作用？制订模具加工工艺规程的基本原则是什么？合理的机械加工工艺规程应满足哪些基本要求？答：机械加工工艺规程是规定产品或零部件制造工艺过程和操作方法等的工艺文件。

机械加工工艺规程的作用主要有以下3个方面：①工艺规程是指导生产的技术文件（工艺规程实在实际生产经验和先进技术的基础上，依照科学的理论来制订的，对于保证产品质量和提高生产效率是不可缺少的。

）②工艺规程是生产组织和管理的依据（工艺规程中规定了毛坯的设计、设备和工艺装备的占用、工人安排和工时定额等，所以，企业的生产组织和管理者依据工艺规程来安排生产准备和生产规划。

）③工艺规程是加工检验的依据（工艺规程中规定了模具制造过程中具体的加工办法，指导各生产环节按工艺规程指定的顺序和确定的工序尺寸及加工精度、加工余量和切削用量等对模具零件进行加工和检验。

）制订模具加工工艺规程的基本原则就是要保证以最低的生产成本和最高的生产效率，可靠地加工出符合设计图样所要求的模具产品。

合理的机械加工工艺规程要满足以下4点基本要求：①模具质量的可靠性（工艺规程首先要充分考虑和采取一切确保模具质量的必要措施，保证能全面、可靠和稳定地达到设计图样上所要求的尺寸精度、形位公差和表面质量等技术要求。

）②加工工艺的先进性（在采用本企业成熟的工艺方法的基础上，应尽可能学习和吸收适合本企业情况的国内外同行的先进工艺技术，适时改进工艺装备，以提高工艺技术水平。

）③加工成本的经济性（在一定的生产条件下，要采用劳动量、物资和能源消耗最少的工艺方案。

在保证模具质量的前提下，使加工成本最低，从而使企业获得较好的经济效益。

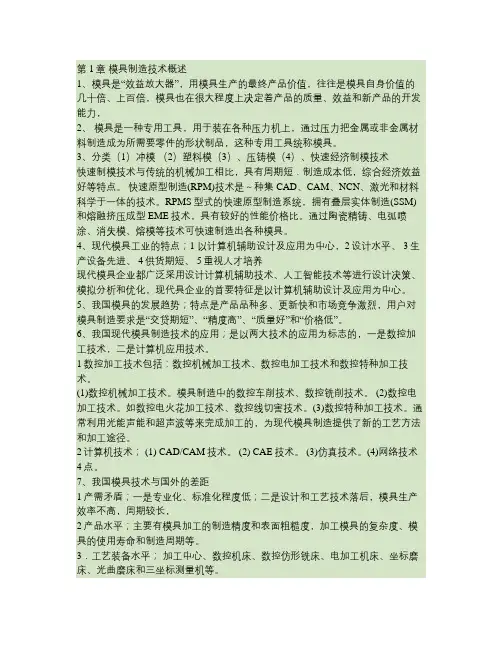

第1章模具制造技术概述1、模具是“效益放大器”，用模具生产的最终产品价值，往往是模具自身价值的几十倍、上百倍，模具也在很大程度上决定着产品的质量、效益和新产品的开发能力，2、模具是一种专用工具，用于装在各种压力机上，通过压力把金属或非金属材料制造成为所需要零件的形状制品，这种专用工具统称模具。

3、分类（1）冲模（2）塑料模（3）、压铸模（4）、快速经济制模技术快速制模技术与传统的机械加工相比，具有周期短．制造成本低，综合经济效益好等特点。

快速原型制造(RPM)技术是～种集CAD、CAM、NCN、激光和材料科学于一体的技术。

RPMS型式的快速原型制造系统，拥有叠层实体制造(SSM)和熔融挤压成型EME技术，具有较好的性能价格比。

通过陶瓷精铸、电弧喷涂、消失模、熔模等技术可快速制造出各种模具。

4、现代模具工业的特点；1 以计算机辅助设计及应用为中心，2设计水平、 3生产设备先进、 4供货期短、 5重视人才培养现代模具企业都广泛采用设计计算机辅助技术、人工智能技术等进行设计决策、模拟分析和优化，现代具企业的首要特征是以计算机辅助设计及应用为中心。

5、我国模具的发展趋势；特点是产品品种多、更新快和市场竞争激烈，用户对模具制造要求是“交贷期短”、“精度高”、“质量好”和“价格低”。

6、我国现代模具制造技术的应用；是以两大技术的应用为标志的，一是数控加工技术，二是计算机应用技术。

1数控加工技术包括：数控机械加工技术、数控电加工技术和数控特种加工技术。

(1)数控机械加工技术。

模具制造中的数控车削技术、数控铣削技术。

(2)数控电加工技术。

如数控电火花加工技术、数控线切害技术。

(3)数控特种加工技术。

通常利用光能声能和超声波等来完成加工的，为现代模具制造提供了新的工艺方法和加工途径。

2计算机技术； (1) CAD/CAM技术。

(2) CAE技术。

(3)仿真技术。

(4)网络技术4点。

7、我国模具技术与国外的差距1产需矛盾；一是专业化、标准化程度低；二是设计和工艺技术落后，模具生产效率不高，周期较长，2产品水平；主要有模具加工的制造精度和表面粗糙度，加工模具的复杂度、模具的使用寿命和制造周期等。

模具数控加工技术随着工业化进程不断加快，模具加工技术也在不断地发展和进步。

其中，数控加工技术成为模具加工中的重要一环，也是现代制造业的主要生产方式之一。

那么，什么是模具数控加工技术呢？为什么它如此重要呢？接下来，我们将深度探讨模具数控加工技术的相关内容。

一、模具数控加工技术是什么？模具数控加工技术是指利用计算机数控技术，完成自动控制的模具加工过程。

传统的模具加工方式，往往需要依靠手工操作，加工精度和效率都很低下，成本也较高。

而数控加工技术则可以大幅提高加工的精度和效率，降低生产成本，提高生产效益。

它通过数字化程序，精确定位并控制加工设备进行加工，提高了加工精度和规格一致性，同时又能够减少人工操作的时间和成本。

二、模具数控加工技术的优点1.高效率数控加工可以自动化地进行加工，省去了人工操作的疲劳和人为因素对产品质量的影响，同时加工速度也大大提高。

2.高精度数控加工可以通过数字化程序，精确定位并控制加工设备进行加工，可以制作出高精度，规格一致的产品。

3.材料多样数控加工可以针对不同的材料进行加工，如金属、塑料、陶瓷、木材、复合材料等材料，能够满足不同领域的加工要求。

4.节约成本数控加工可以自动化地进行加工，省去了大量的人工操作和流失，从而降低了成本，提高了生产效益。

三、数控加工技术的应用数控加工技术已广泛应用于模具制造、零件加工、工艺制造、航空制造等领域。

其中，模具制造是数控加工技术的重要应用方向之一。

模具加工需要高工艺精度和稳定性，而通过数控加工技术可以使整个生产过程数字化、自动化、高效化，避免模具质量受人为因素影响。

同时，还可以监控加工过程中的所有参数，追踪模具加工的每一步，从而保证了模具加工的精度和质量。

四、模具数控加工技术的趋势1.技术不断创新模具数控加工技术正逐渐向电化、高速化和智能化发展。

不断的技术创新和研发，可以提高模具加工和制造的效率和质量。

2.设备升级数控加工技术的设备也在不断升级和更新。

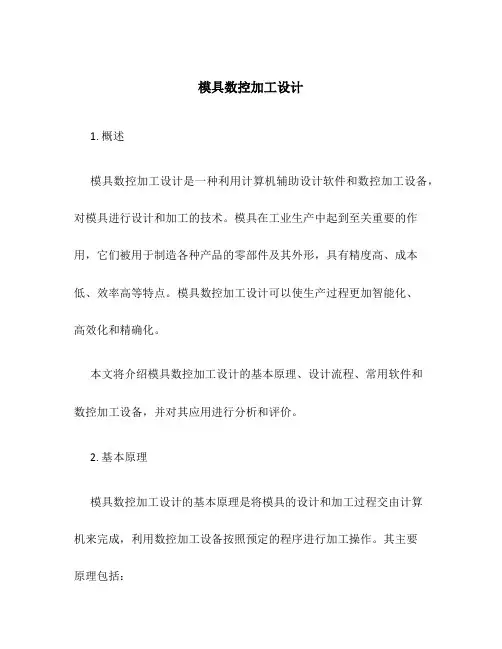

模具数控加工设计1. 概述模具数控加工设计是一种利用计算机辅助设计软件和数控加工设备，对模具进行设计和加工的技术。

模具在工业生产中起到至关重要的作用，它们被用于制造各种产品的零部件及其外形，具有精度高、成本低、效率高等特点。

模具数控加工设计可以使生产过程更加智能化、高效化和精确化。

本文将介绍模具数控加工设计的基本原理、设计流程、常用软件和数控加工设备，并对其应用进行分析和评价。

2. 基本原理模具数控加工设计的基本原理是将模具的设计和加工过程交由计算机来完成，利用数控加工设备按照预定的程序进行加工操作。

其主要原理包括：2.1 CAD设计CAD（计算机辅助设计）软件是模具数控加工设计的基础工具。

通过CAD软件，设计师可以使用各种绘图、建模、零件装配和运动仿真等功能，快速、准确地完成模具的三维设计。

2.2 CAM编程CAM（计算机辅助制造）软件用于将CAD设计的模具转化为数控加工机床可识别的加工程序。

CAM软件可以根据模具的几何形状、工艺要求和加工机床的特性，生成相应的数控编程代码，以指导机床进行加工操作。

2.3 数控加工数控加工是利用数控加工设备对模具进行加工的过程。

数控加工设备通过解读CAM生成的加工程序，将刀具沿着预定的路径进行运动，实现对模具的加工操作。

数控加工设备具有高精度、高速度和多功能等特点，可以满足各种复杂模具的加工要求。

3. 设计流程模具数控加工设计的设计流程一般分为以下几个步骤：3.1 模具需求分析在进行模具数控加工设计之前，需要对模具的需求进行分析。

包括模具的功能要求、工艺要求、尺寸要求等。

通过需求分析，可以为后续的CAD设计和CAM编程提供准确的参考。

3.2 CAD设计基于模具需求分析，使用CAD软件进行模具的三维设计。

包括模具的零件构造、装配关系、材料选择等。

CAD设计需要考虑模具的精度要求、结构强度、加工便利性等因素，以保证设计的合理性和可制造性。

3.3 CAM编程将CAD设计完成的模具数据导入CAM软件中，生成数控加工程序。

模具数控加工模具数控加工是指利用数控机床对模具进行加工的一种技术。

与传统的手工加工相比，模具数控加工具有精度高、生产效率高、加工质量稳定等特点。

它是模具制造行业的一个重要的技术发展方向。

模具数控加工可分为数控车床加工、数控铣床加工和数控电火花加工等几个方面。

亦可根据加工的模具零部件，分为精密模具加工，汽车模具加工，塑料模具加工等领域。

在实际应用上，模具数控加工要经过以下几个步骤：1.设计模具数控加工之前，必须要经过设计的阶段。

设计师需要将产品的设计图转化为制造模具的图纸，再根据不同类型模具的加工特点来细化加工步骤，以及确定可以用来加工这个模具的数控机床的规格和型号，以保证模具加工的精度和质量。

2.编写数控程序在确定机床之后，需要根据机床的类型编写数控程序。

数控程序是机器对模具的运动轨迹和参数进行控制的指令。

在数控程序的编写过程中，技术人员需要考虑机床的精度和质量等方面的限制，以便达到模具的加工标准。

3.数控机床加工数控机床加工是模具加工的核心环节。

加工时必须要调整机床，保证加工中不出现误差。

然后根据编好的数控程序向机床输入指令，控制机床进行各种加工。

在加工中需要及时调整刀具的进给速度、转速和深度等参数，以确保加工质量和加工效率。

4.检测在模具数控加工之后，需要进行检测。

检测的目的是发现加工过程中产生的误差，及时进行调整，达到模具加工的质量标准。

检测的方法和标准根据模具的类型和用途不同而不同，可以通过视觉检测、尺寸测量等多种方法。

综合以上几个步骤，模具数控加工的核心在于，编写的程序需要准确，机床的调整需要精细，加工的质量和准确度需要有保证。

模具数控加工有许多有益的特点。

首先，数控加工可以提高加工的效率，从而缩短生产周期，降低制造成本。

其次，数控加工精度高、质量稳定，可以大幅提高加工质量，增强产品的品质保证。

最后，数控加工可以提高工作人员的安全性，因为数控加工时，操作人员不需要接触到机床和刀具，因此不太可能出现人身伤害事故。

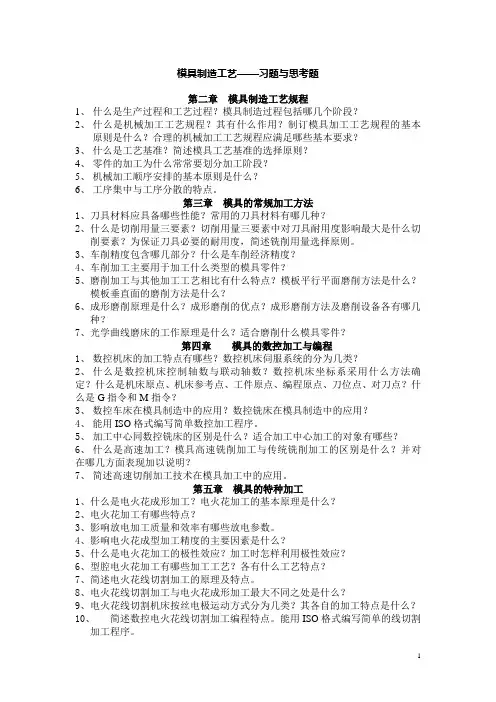

模具制造工艺——习题与思考题第二章模具制造工艺规程1、什么是生产过程和工艺过程？模具制造过程包括哪几个阶段？2、什么是机械加工工艺规程？其有什么作用？制订模具加工工艺规程的基本原则是什么？合理的机械加工工艺规程应满足哪些基本要求？3、什么是工艺基准？简述模具工艺基准的选择原则？4、零件的加工为什么常常要划分加工阶段？5、机械加工顺序安排的基本原则是什么？6、工序集中与工序分散的特点。

第三章模具的常规加工方法1、刀具材料应具备哪些性能？常用的刀具材料有哪几种？2、什么是切削用量三要素？切削用量三要素中对刀具耐用度影响最大是什么切削要素？为保证刀具必要的耐用度，简述铣削用量选择原则。

3、车削精度包含哪几部分？什么是车削经济精度？4、车削加工主要用于加工什么类型的模具零件？5、磨削加工与其他加工工艺相比有什么特点？模板平行平面磨削方法是什么？模板垂直面的磨削方法是什么？6、成形磨削原理是什么？成形磨削的优点？成形磨削方法及磨削设备各有哪几种？7、光学曲线磨床的工作原理是什么？适合磨削什么模具零件？第四章模具的数控加工与编程1、数控机床的加工特点有哪些？数控机床伺服系统的分为几类？2、什么是数控机床控制轴数与联动轴数？数控机床坐标系采用什么方法确定？什么是机床原点、机床参考点、工件原点、编程原点、刀位点、对刀点？什么是G指令和M指令？3、数控车床在模具制造中的应用？数控铣床在模具制造中的应用？4、能用ISO格式编写简单数控加工程序。

5、加工中心同数控铣床的区别是什么？适合加工中心加工的对象有哪些？6、什么是高速加工？模具高速铣削加工与传统铣削加工的区别是什么？并对在哪几方面表现加以说明？7、简述高速切削加工技术在模具加工中的应用。

第五章模具的特种加工1、什么是电火花成形加工？电火花加工的基本原理是什么？2、电火花加工有哪些特点？3、影响放电加工质量和效率有哪些放电参数。

4、影响电火花成型加工精度的主要因素是什么？5、什么是电火花加工的极性效应？加工时怎样利用极性效应？6、型腔电火花加工有哪些加工工艺？各有什么工艺特点？7、简述电火花线切割加工的原理及特点。

模具数控加工模具数控加工是一种现代先进的制造技术，它能够大大提高模具加工的效率和精度，避免了传统加工方法中出现的许多问题。

本文将介绍模具数控加工的原理、优点和应用领域，以及它在现代工业中的重要性。

一、模具数控加工的原理模具数控加工是通过计算机程序控制加工设备来制造模具的一种方法。

与传统手工或半自动手段相比，它使用计算机辅助设计（CAD）软件来设计模具，然后将设计文件转换成数控代码，最后通过数控机床进行加工。

这种方法能够极大地提高加工精度和效率，并使得模具的制造更加灵活和可靠。

二、模具数控加工的优点1.加工精度高模具数控加工可以实现高精度零件的制造，这是传统手工或准备方法无法达到的。

通过计算机程序来控制加工设备，可以实现精确的加工过程，从而保证零件的尺寸和形状符合设计要求。

2.加工效率高模具数控加工在加工效率上也具有明显的优势。

相对于传统的手工或准备加工方式，它可以减少人工干预，缩短加工周期，提高生产效率，从而实现快速批量加工。

3.加工品质好模具数控加工还具有优异的加工品质。

通过数控加工，可以更加平滑、连贯、统一地制造模具零件，避免传统加工方式中出现的锉削、砂轮磨削等问题，从而保证模具零件的质量，减少加工后的二次加工。

4.适应性强模具数控加工具有很强的适应性。

它可以适用于各种材料、零件和形状的加工，不仅能够制造传统的模具，还可以用于高科技领域的加工，如航空航天、电子等领域。

三、模具数控加工的应用领域模具数控加工被广泛地应用于许多工业领域。

其中，汽车工业和航空航天工业是最大的应用市场之一。

在汽车工业中，模具数控加工被用于制造汽车零件和整车部件，如引擎盖、车门、轮毂等，以及用于汽车生产线中的生产设备和机器人零件。

在航空航天工业中，模具数控加工同样被用于制造飞机和飞行器中的零件和配件，如飞机外壳、发动机外壳、机翼、螺旋桨等。

四、模具数控加工的重要性模具数控加工在现代工业中的重要性不可忽视。

它可以提高制造的效率、精度和品质，缩短制造周期，降低产品的成本，增强产品的竞争力。
