管道支架制作安装标准规范 (2)

管道支架制作安装标准规一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30 ≤DN25 δ=6 100×100 M8×80L40×40 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注 L30×30 ≤DN25 M8×80 适用于Ⅰ型 L40×40DN32~DN80M10×85适用于Ⅰ型305～10 （根据角钢大小而选定，其余倒角类同。

）L50×50 DN100~DN150 M12×100 适用于ⅠL30×30 DN25~DN50 M8×80 适用于ⅡL40×40 DN60~DN150 M10×85 适用于Ⅱ4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40 ≤DN50 M10×85 适用Ⅱ型L50×50 DN60~DN100 M10×100 适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

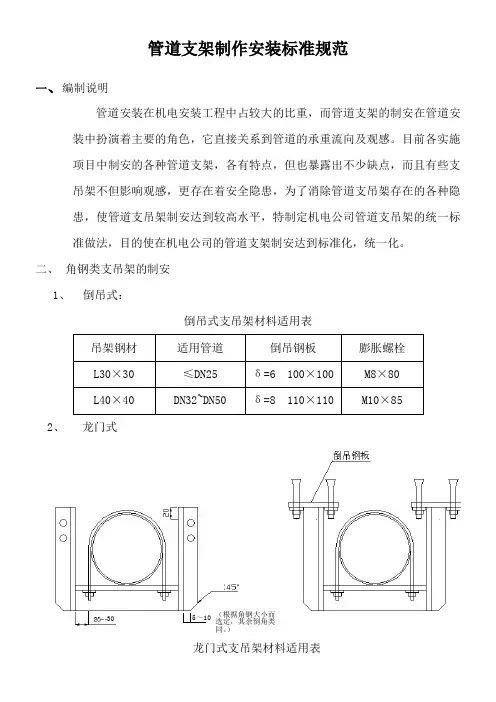

二、 角钢类支吊架的制安 1、 倒吊式：倒吊式支吊架材料适用表吊架钢材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25 δ=6 100×100 M8×80 L40×40DN32~DN50δ=8 110×110M10×852、 龙门式龙门式支吊架材料适用表305～10 （根据角钢大小而选定，其余倒角类同。

）支架型材适用管道倒吊钢板膨胀螺栓L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40 DN50~DN150 δ=8 110×110 M10×853、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30 ≤DN25 M8×80 适用于Ⅰ型L40×40 DN32~DN80 M10×85 适用于Ⅰ型L50×50 DN100~DN150 M12×100 适用于ⅠL30×30 DN25~DN50 M8×80 适用于ⅡL40×40 DN60~DN150 M10×85 适用于Ⅱ4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式水平式支架材料适用表支架型材 适用管道 支架底板 膨胀螺栓 备注 L40×40DN65~DN80δ=8 110×110M10×85适用I 型L40×40 ≤DN50 M10×85 适用Ⅱ型L50×50 DN60~DN100M10×100 适用Ⅱ型5、 座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。

管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重,而管道支架的制安在管道安装中扮演着主要的角色,它直接关系到管道的承重流向及观感;目前各实施项目中制安的各种管道支架,各有特点,但也暴露出不少缺点,而且有些支吊架不但影响观感,更存在着安全隐患,为了消除管道支吊架存在的各种隐患,使管道支吊架制安达到较高水平,特制定机电公司管道支吊架的统一标准做法,目的使在机电公司的管道支架制安达到标准化,统一化;二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表2、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注 L30×30 ≤DN25 M8×80 适用于Ⅰ型 L40×40 DN32~DN80 M10×85 适用于Ⅰ型 L50×50 DN100~DN150 M12×100 适用于Ⅰ L30×30 DN25~DN50 M8×80 适用于Ⅱ L40×40 DN60~DN150M10×85适用于Ⅱ4、水平式支架 I 型：水平龙门式305～10 根据角钢大小而选定,其余倒角类同;Ⅱ型：水平单支角钢组合式水平式支架材料适用表支架型材 适用管道 支架底板 膨胀螺栓 备注 L40×40DN65~DN80δ=8 110×110M10×85适用I 型L40×40 ≤DN50 M10×85 适用Ⅱ型 L50×50DN60~DN100M10×100适用Ⅱ型5、 座地式注：座地式支架安装在室外的地面、天面露台的地面,这部分的支架必须安装在高于地面不少于50mm 的水泥基础上;座地式支架材料适用表两角钢距离可根据水平长度移动准确后焊接;20-306、挂墙式支架宜固定在混凝土墙体上和墙体结实的砖墙上Ⅰ型：L型支架立柱长度与横担长度之比1：1挂墙式支架材料适用表Ⅱ型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装一Ⅱ、天花吊顶式Ⅲ、横梁安装二吊式龙门支架材料适用表同时适用于座地式2、水平龙门支架：水平安装龙门支架材料适用表6槽钢DN100～DN 150δ=10 150×150M12×1008槽钢DN200~DN250δ=10 170×170M12×100立管顶部、底部增设支承措施10槽钢DN300~DN400δ=12 190×190M12×120同上四、角钢类综合支架最大支承管道数量如管径减少一级,支承管径数量可增加一条；1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30≤DN25×2δ=8 100×100M10×85L40×40DN32~DN65×2δ=10 110×110M10×85L50×50DN80~DN150×2δ=10 110×110M12×100302、座地龙门支架适用于露台及室外露天管道3座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30≤DN25×2δ=8 100×100M10×85 L40×40DN32~DN65×2δ=10 110×110M10×85 L50×50DN80~DN150×2δ=10 110×110M12×100 3、水平龙门支架3水平龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L40×40≤DN40×2δ=8 110×110M10×85L50×50DN50~DN100×2δ=10 110×110M12×1004、挂墙式适用于冷媒管的敷设22使用L50角钢时隔组立柱与横担之比2：3挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40×40≤2组冷媒管M10×100支架间距应≤米支架间距应≤米L50×503~4组冷媒管M12×100隔组采用吊杆加强五、槽钢类综合支架最大支承管道数量如管径减少一级,支承管径数量可减少一条1、吊式龙门支架30吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10槽钢DN200～DN250×2δ=12 190×190M12×120 12槽钢DN300～DN400×2δ=12 210×210M12×120 2、座地龙门支架3座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10槽钢DN200～DN250×2δ=12 190×190M12×120 12槽钢DN300～DN400×2δ=12 210×210M12×120水平龙门支架：303、水平龙门支架立管支架水平龙门支架立管支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓8槽钢DN125～DN150×2δ=12 210×210M12×120 10槽钢DN200～DN250×2δ=12 230×230M12×120 12槽钢DN300~DN400×2δ=12 250×250M12×120六、防晃支架也可作为固定支架使用,其支架型材可套用同类支架相同Ⅰ型Ⅱ型七、滑动支架1、晃动式滑动支架晃动支架材料适用表2、移动式滑动支架注：管卡码适用于铜管,镀锌钢管等到不可焊接管支架,如无缝钢管等可焊接部位可采用焊接形式取代卡码形式;滑动支架材料适用表3、固定支架注：固定支架材料与滑动支架材料相同4、固定支架及滑动支架布置形式;1、一般长度大于或等于50m须制作滑动及固定支架,以利于管道受冷热温度所引起的膨胀与收缩;其伸缩量以钢铁材料为常见例子,温度在100℃时,1毫米/米的伸缩量;因此,滑动支架安装时,应向伸缩方向预留伸缩量;2、一般管道的转弯位置可作为膨胀节使用,膨胀节的形式还有套管式膨胀节、不锈钢波纹膨胀节及用管道做成状的方型膨胀节;目前最佳的膨胀节以管道弯头及方型膨胀节为首选;套管式及不锈钢波纹膨胀节安装方便,但使用寿命有限制;膨胀节部位是用于伸缩作用的,这部位禁止使用固定支架;3、伸缩支架布置形式八、典型综合管道布置形式;1、公共走廊管道综合布置2、管道井布置九、支吊架制作的一些要求;1、平支架安装高度：4米楼层以下支架离地面～,以米为宜;如起过4米楼层,则按比例均布;2、道卡码螺栓处露以2～5个螺距为宜,并应安装平介子,紧固螺母;3、架必须先油漆后安装,按规定应二遍防锈漆,外加二遍面漆;4、架所有孔必须采用钻孔,不得使用气割开孔;5、胀螺栓的深度应充分考虑到批荡层的厚度;6、倡使用共用支架;对大面积使用的一些支架宜先做样板,以点带面特别是本文无提及的做法;7、道支架的水平度、垂直度以±1毫米/米误差为宜;8、支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装;十、常用管道的支吊架间距;1、塑料给水管的支吊架最大间距;,并不宜过大或过紧;2、钢管管道最大支吊架间距;3、铜管最大支吊架间距;4、排水塑料管道最大支吊架间距十一、为规范管道卡码螺栓外露的标准,特制作卡码尺寸标准图,希望在采购进货时留意;见附图一、二;此图已提交公司采购部附图一：卡码管径超出支托长度A卡码螺丝长度卡码螺栓直径备注DN151717φ5DN201717φ5DN251919φ6DN321919φ6DN402222φ8DN502222φ8DN652222φ8DN802424φ10DN1002424φ10DN1252424φ10DN1502424φ10DN2002727φ12DN2502727φ12DN3002727φ12附图二：单位：mm。

管道支架制作安装标准
1、管道支架的制造标准
a) 设计规则：管道支架应符合国家标准规定，满足各局部荷载以及承受壁厚及消能器所需要的设计要求。

b) 结构厚度：制作管道支架厚度应严格按照国家标准，管道支架结构件厚度不应低于受力元件厚度，并结合实际使用条件作出调整。

c) 热处理技术：管道支架完成后，应进行热处理，热处理应严格按照国家相关标准的要求，使制作好的管道支架达到抗腐蚀、抗侵蚀，使得支架最大限度延长使用寿命。

2、管道支架安装标准
a) 基础安装：管道支架基础支撑装置应具有足够的承载能力和安全性，除安装了消能器的管道支架外，其余支架安装时，最小支撑间距不得小于管道的直径加厚度的1.5倍。

b) 接头固定：所有管道接头应固定牢固、相应的螺栓和螺母紧固扭矩均按国家标准要求。

c) 绝缘施工：为早日检修使用，减少安装工期，管道应由上至下依次加固管道支架和管道支架连接件，完成后应布置密封钢带或其他绝缘施工。

一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

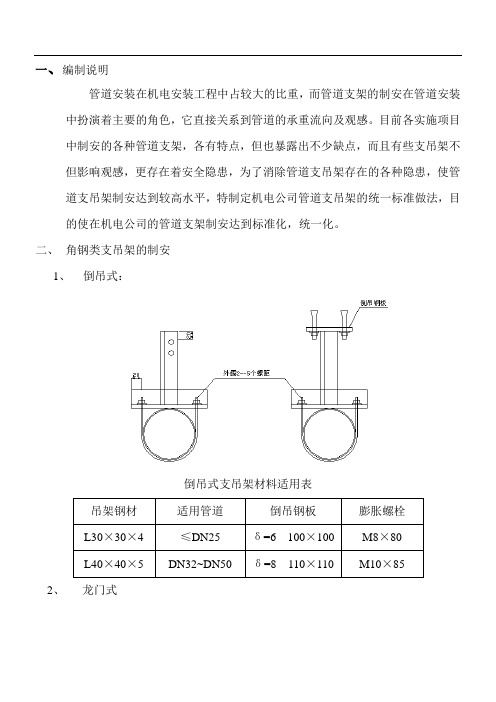

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道 膨胀螺栓 备注305～10 （根据角钢大小而选定，其余倒角类同。

）L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

管道支架制作安装标准管道支架是建筑工程中不可缺少的部件，使用范围广泛。

其作用是将管道固定在指定位置，并支持管道系统的重量和应力。

管道支架的制作和安装关系到管道系统的稳定性和安全性。

本文将介绍管道支架的制作和安装标准。

一、管道支架制作1. 选材管道支架的选材应根据使用环境及管道系统的重量和应力进行选择。

一般情况下，金属材料如碳钢、不锈钢、钢板、铝合金等比较常用。

在选材过程中需要注意材料的强度和耐腐蚀性能。

2. 制作工艺管道支架的制作工艺包括切割、折弯、焊接、钻孔、打洞、打磨等工序。

这些工序需要精细的操作和严格的质量控制。

在焊接过程中需要注意焊缝质量，保证一定的焊接强度，以及避免产生缺陷。

3. 尺寸精度管道支架尺寸应按照设计图纸要求进行切割和加工，尺寸精度可根据所在位置和管道负载而不同。

一般情况下，支架高度精度应控制在±2mm以内。

4. 表面处理管道支架的表面应进行镀锌、喷涂或其他防腐措施，以增强其耐腐蚀能力。

同时，管道支架的外观应美观，无明显的划痕和焊接痕迹等缺陷。

二、管道支架安装1. 安装前准备在开始安装管道支架前，需要进行现场测量和定位。

检查管道系统和支架的对接位置是否正确，是否有刺眼的污水、气体和杂物等。

同时，需要准备好安装所需的工具和设备，如铁锤、扳手、螺丝刀、卡尺等。

2. 安装顺序管道支架安装的顺序应按照从下到上、从内到外的顺序进行。

一般先安装地下管道支架，再安装高空管道支架。

在安装过程中，需要先定位，再固定，以确保支架的位置和稳定性。

3. 安装要求安装时需注意以下要求：（1）管道支架安装应平稳、牢固，不得有晃动或松动现象。

（2）支架与管道连接处应牢固，并采取防脱落措施，如用螺钉固定支架。

（3）金属管道支架应与管道或管道支架衬垫之间加垫海绵、橡胶等缓冲材料，避免管道直接接触金属支架，造成管道受力过大。

（4）管道支架的角度和方向应与设计要求一致，避免影响管道系统的正常运行。

4. 安全措施在安装管道支架时，要注意安全措施。

管道支架安装规范要求及安装间距
一、管道支架安装规范要求
1.支架材料应符合设计要求，表面应平整光洁、无氧化皮和锈蚀。

2.管道支架的安装应符合设计图纸和规范要求，支架制作和安装材料符合工程质量、安全、可靠和经济的原则。

3.进行支架的安装应符合规范要求，牢固可靠，对管道造成的应力要小。

4.支架安装面应与管道轴线平行，径向误差不得超过2%，垂直误差不得超过5mm/m，水平误差不得超过3mm/m。

5.在支架安装中，可能出现的部分冲裁和塑性变形，不得超过管道准确的轴线。

6.在支架安装前，应对支架进行测试，确保支架结构的稳定和可靠。

7.支架应定期检查，可适时进行维护和更换。

二、管道支架安装间距
1.常规间距
1）直管道（稳定管道）：水平支架间距不大于2m，垂直支
架间距不大于3m。

2）法兰管道（易脱落管道）：水平支架间距不大于1.5m，垂
直支架间距不大于2m。

备注：稳定管道是指在机械和温度变化下不易变形的管道，易脱落管道是指会因机械或温度变化而变形或位移的管道。

2.次常规间距
1）同一层安装的管道支架间距不应大于直线间距的1.5倍。

2）同一层安装的管道支架间距不应小于直线间距的1/3。

3）竖向管道的安装支架，支架间距应根据实际情况进行设计。

支架高度不应大于5m，支架跨距不应小于1.5m。

注：直线间距是指管道的长度。

管道支架制作安装标准一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在消防管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表2、龙门式龙门式支吊架材料适用表3、单支角钢支架单支角钢式支吊架材料适用表注：如≥DN200则用槽钢型支架。

4、水平式支架I型：水平龙门式Ⅱ型：水平单支角钢组合式水平式支架材料适用表5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

座地式支架材料适用表6、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）Ⅰ型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料适用表Ⅱ型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一）Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）2、水平龙门支架：水平安装龙门支架材料适用表四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加1、吊式龙头支架吊式龙门支架材料适用表2、座地龙门支架（适用于露台及室外露天管道）30座地龙门支架材料适用表3、水平龙门支架水平龙门支架材料适用表4、挂墙式（适用于冷媒管的敷设）30立柱与横担之比（2：3）五、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架吊式龙门支架材料适用表2、座地龙门支架30座地龙门支架材料适用表水平龙门支架：3、水平龙门支架（立管支架）水平龙门支架（立管支架）材料适用表六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相同）七、滑动支架 1、晃动式滑动支架晃动支架材料适用表Ⅰ型Ⅱ型2、移动式滑动支架注：管卡码适用于铜管，镀锌钢管等到不可焊接管支架，如无缝钢管等可焊接部位可采用焊接形式取代卡码形式。

管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30 ≤DN25 δ=6 100×100 M8×80L40×40 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓 备注305～10 （根据角钢大小而选定，其余倒角类同。

）L30×30 ≤DN25 M8×80 适用于Ⅰ型L40×40 DN32~DN80 M10×85 适用于Ⅰ型L50×50 DN100~DN150 M12×100 适用于ⅠL30×30 DN25~DN50 M8×80 适用于ⅡL40×40 DN60~DN150 M10×85 适用于Ⅱ注：如≥DN200则用槽钢型支架。

4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40 ≤DN50 M10×85 适用Ⅱ型L50×50 DN60~DN100 M10×100 适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30≤DN25δ=6 100×100M8×80L40×40DN32~DN50δ=8 110×110M10×852、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注305～10 （根据角钢大小而选定，其余倒角类同。

）L30×30≤DN25M8×80适用于Ⅰ型L40×40DN32~DN80M10×85适用于Ⅰ型L50×50DN100~DN150M12×100适用于ⅠL30×30DN25~DN50M8×80适用于ⅡL40×40DN60~DN150M10×85适用于Ⅱ注：如≥DN200则用槽钢型支架。

4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注M10×85适用I型L40×40DN65~DN80δ=8 110×110L40×40≤DN50M10×85适用Ⅱ型L50×50DN60~DN100M10×100适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。
