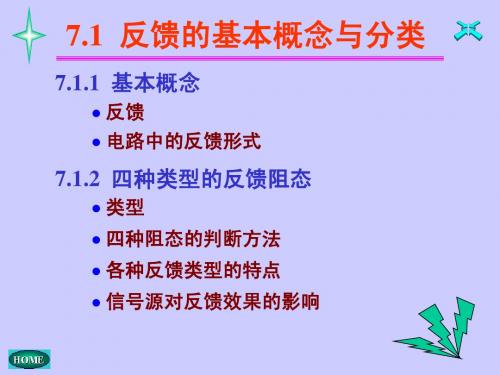

7.1 反馈的基本概念与分类7.1.1基本概念∙反馈∙电路中的反馈形式7.1.2四种类型的反馈阻态∙类型∙四种阻态的判断方法∙各种反馈类型的特点∙信号源对反馈效果的影响1. 反馈将电子系统输出回路的电量（电压或电流），送回到输入回路的过程。
h fe i bi cv ceI b v be h re v ce h ieh oe内部反馈外部反馈1. 反馈v Iv O+-R Lv Iv O+-R LR 2R 1反馈通路——信号反向传输的渠道开环——无反馈通路闭环——有反馈通路反馈通路（反馈网络）信号的正向传输2. 电路中的反馈形式（1）正反馈与负反馈正反馈：输入量不变时，引入反馈后输出量变大了。
负反馈：输入量不变时，引入反馈后输出量变小了。
另一角度正反馈：引入反馈后，使净输入量变大了。
负反馈：引入反馈后，使净输入量变小了。
判别方法：瞬时极性法。
即在电路中，从输入端开始，沿着信号流向，标出某一时刻有关节点电压变化的斜率（正斜率或负斜率，用“+”、“-”号表示）。
例v Iv O -+R LR 2R 1(+)(+)(-)(-)(-)净输入量v Iv O -+R LR 2R 1(+)(+)(-)(-)净输入量负反馈正反馈v O-+R 4R 5R 3-+v IR 1R 2反馈通路反馈通路(+)(+)(+)(+)(-)(-)净输入量级间负反馈反馈通路本级反馈通路7.1.1 基本概念2. 电路中的反馈形式（2）交流反馈与直流反馈根据反馈到输入端的信号是交流，还是直流，或同时存在，来进行判别。
取决于反馈通路。
例v Iv O-+C2C1R1R2(+)(+)(+)(+)交、直流负反馈(+)交流正反馈1. 类型由此可组成四种阻态：输入端：反馈信号在输入端的联接分为串联和并联两种方式。
输出端：反馈信号在输出端分为取电压和取电流两种方式。
电压串联电压并联电流串联电流并联2. 四种阻态的判断方法iX 并联：反馈量和f X 输入量接于同一输入端。
反馈的基本概念!反馈的分类、判断知识分析！
一、反馈的基本概念
1.1 什么是反馈？
反馈，就是把放大电路的输出量的一部分或全部，通过反馈网络以一定的方式又引回到放大电路的输入回路中去，以影响电路的输入信号作用的过程。
1.2 放大电路中引入反馈的作用
放大电路静态工作点会随温度的变化而上下波动，其放大倍数不稳定，为了稳定放大电路的静态工作点，可采用分压式工作点稳定电路，在电路中引入一个直流电流负反馈。
为了提高输入电阻，降低输出电阻，可采用射极输出器，在射极输出器电路中引入电压串联负反馈。
二、反馈的分类、判断
2.1 反馈的分类
（1）正反馈与负反馈
根据反馈的极性分类，可分为正反馈和负反馈。
使放大电路净输入量增大的反馈称为正反馈，使放大电路净输入量减小的反馈称为负反馈。
正反馈虽然能够提高放大倍数，但会使电路工作变得不稳定。
实际工作中正反馈常用于产生正弦波振荡。
负反馈虽然降低了放大电路的放大倍数，但是能够改善放大电路的各项性能。
（2）直流反馈与交流反馈
根据反馈的交直流性质，可分为直流反馈和交流反馈。
如果反馈信号中只含直流成分，则称为直流反馈，直流负反馈用于稳定静态工作点，对放大电路的动态性能没有影响。
如果反馈信号中只含交流成分，则称为交流反馈。
交流负反馈用于改善放大电路的各项动态性能。
（3）电压反馈与电流反馈根据反馈的极性，可分为正反馈和负反馈。
使放大电路净输入量增大的反馈称为正反馈，使放大电路净输入量减小的反馈称为负反馈。
正反馈虽然能够。
