型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

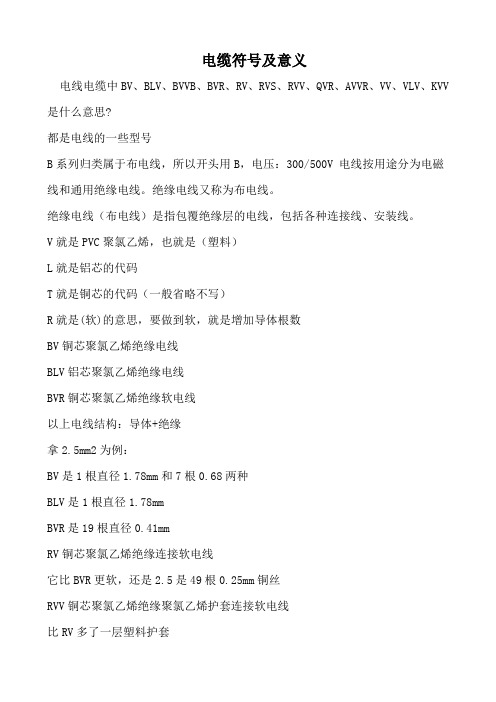

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV 是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯 J-----交联 V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电线电缆符号大全电线电缆符号的含义电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
电缆表示符号
线缆上标识字母表示的含义:
B系列:归类属于布电线(硬)，所以开头用B，电压:300/500V R系列:R就是(软)的意思，要做到软，就是增加导体根数 V就是PVC聚氯乙烯，也就是(塑料) L就是铝芯的代码
BV——铜芯聚氯乙烯绝缘电线
BLV——铝芯聚氯乙烯绝缘电线
BVR——铜芯聚氯乙烯绝缘软电线
另外:我们最常用的“护套线”
BVVB——铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BV、BVR适用于电器仪表设备及动力照明固定布线用
RV——铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根
0.25mm铜丝
RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。
用途:家用电器、小型电动工具、仪表及动力照明 RVVP——铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯，用途:仪器、仪表、对讲、监控、控制安装 CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。
CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。
电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。
B系列电线属于布电线，因此以B开头。
电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。
绝缘电线也称为布电线，指包覆绝缘层的电线，包括各种连接线和安装线。
其中V代表PVC聚氯乙烯即塑料，L代表铝芯，T代表铜芯（一般省略不写），R代表软，增加导体根数可以使电线更软。
例如，BV是铜芯聚氯乙烯绝缘电线，BLV是铝芯聚氯乙烯绝缘电线，BVR是铜芯聚氯乙烯绝缘软电线。
以上电线结构为导体+绝缘。
以2.5mm2为例，BV有1根直径为1.78mm和7根直径为0.68mm两种，BLV有1根直径为1.78mm，BVR有19根直径为0.41mm。
RV是铜芯聚氯乙烯绝缘连接软电线，比BVR更软，2.5mm2的RV有49根0.25mm铜丝。
RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。
此外，我们最常用的“护套线”是BVVB，铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，即2根BV线加一层白色护套。
护套线是指带有护套层的单芯或多芯电线，带护套的电线更安全。
常用的护套线有RVV、BVV、RVVB、BVVB等型号。
护套线可分为硬护套线和软护套线两种，根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般为多芯，扁护套线一般为单芯。
YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆，其中Y代表聚乙烯，J代表交联，V代表聚氯乙烯护套。
YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等，规格从1.5平方到240平方不等，颜色为黑色。
铜质为国标无氧铜（紫铜），护套为聚氯乙烯PVC。
YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时也可根据用户需要定做电缆。
YJV电缆适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般用于电路传输的主干道，额定电压为电力线路输配电用（一般额定电压为U0/U）0.6/1---26/35kv。
电缆等级符号大全四级电缆符号等级I等级I 电缆符号主要用于低电压和低功率电缆：- LV：低电压（Low Voltage）LV：低电压（Low Voltage）- LV-HV：低电压到高电压（Low Voltage to High Voltage）LV-HV：低电压到高电压（Low Voltage to High Voltage）- MV：中电压（Medium Voltage）MV：中电压（Medium Voltage）- MV-HV：中电压到高电压（Medium Voltage to High Voltage）MV-HV：中电压到高电压（Medium Voltage to High Voltage）- LV-MV：低电压到中电压（Low Voltage to Medium Voltage）LV-MV：低电压到中电压（Low Voltage to Medium Voltage）等级II等级II 电缆符号主要用于中等电压和功率电缆：- HV：高电压（High Voltage）HV：高电压（High Voltage）- HV-EHV：高电压到超高电压（High Voltage to Extra High Voltage）HV-EHV：高电压到超高电压（High Voltage to Extra High Voltage）- EHV：超高电压（Extra High Voltage）EHV：超高电压（Extra High Voltage）等级III等级III 电缆符号主要用于高电压和大功率电缆：- UHV：超高电压（Ultra High Voltage）UHV：超高电压（Ultra High Voltage）- UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）- GHV：超超高电压（Extra Extra High Voltage）GHV：超超高电压（Extra Extra High Voltage）等级IV等级IV 电缆符号主要用于特高电压和特大功率电缆：- EHV-UHV：超高电压到特高电压（Extra High Voltage toUltra High Voltage）EHV-UHV：超高电压到特高电压（Extra High Voltage to Ultra High Voltage）- UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）- GHV：特高电压（Extra Extra High Voltage）GHV：特高电压（Extra Extra High Voltage）以上是四级电缆符号的大全，用于表示电缆的等级和电压范围。
电力电缆的种类和符号含义
一、用途：
电力电缆是在电力系列中传输电能用电缆，通常用于发电厂、发电站、工矿企业的电力引入或者引出线路中，与城市、地区的输配电线路与工矿企业内部的主干电力线路中。
要紧产品有：
1、橡皮绝缘电力电缆。
2、PVC绝缘护套电力电缆。
3、交联聚乙烯绝缘电力电缆。
二、字母代号及其意义
类别、用途导体绝缘内护层特征铠装置外护层
N-农用电缆L-铝线芯V-聚氯
乙烯
H-橡套CY-充汕0-无0-无
V-聚氯乙烯塑料绝缘电缆X-橡皮
F-氯丁橡皮
护套
D-不滴流1- 1-纤维层
X-橡皮绝缘电缆Y-聚乙
烯
L-铝套F-分相护套2-双钢带2-聚氯乙烯套
YJ-交联聚乙烯绝缘电缆Q-铅套
P-贫油干绝
缘
3-细圆钢
丝
3-聚乙烯套
ZQ-纸绝缘电缆V-聚氯乙烯P-屏蔽4-粗圆钢
丝
Y-聚乙烯套Z-直流三、举例：
四、型号、名称与使用范围：
型号
名称使用范围铜芯铝芯
VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电
缆
敷设在室内、管道内、隧
道内
VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧
道内
VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护
套电缆敷设在地下，能承受机械
外力作用
VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电缆
五、电缆结构简图：
1、导体
2、绝缘
3、外护套
4、绕包带
5、内护层
6、钢带。
型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm1：代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
一RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明A VVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
rvvp：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。
用途：仪器、仪表、对讲、监控、控制安装rg：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（hfc）中传输数据模拟信号utp：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 sywv（y）、sykv 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） rvv（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明avvr 聚氯乙烯护套安装用软电缆sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用rv、rvp 聚氯乙烯绝缘电缆rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用（BVR是软线 BV是硬线，如果不用护套线，可以用PVC 管）rib 音箱连接线（发烧线）kvv 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量sftp 双绞线传输电话、数据及信息网ul2464 电脑连接线vga 显示器线syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）sdfavp、sdfavvp、syfpy 同轴电缆，电梯专用jvpv、jvpvp、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆RVV 与KVV RVVP 与KVVP 区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
A VVR 与RVVP 区别：东西一样，只是内部截面小于0.75平方毫米的名称为A VVR, 大于等于0.75平方毫米的名称为RVVP. SYV 与SYWV 区别：SYV 是视频传输线, 用聚乙烯绝缘。
SYWV是射频传输线，物理发泡绝缘。
用于有线电视。
RVS 与RVV 2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。
RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
RVVP与RVSP RVVP是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线,就是把线绞在一起. NHRV是耐火型铜芯聚氯乙稀绝缘连接软电线；HBYV 铜芯实心聚乙烯绝缘聚氯乙烯护套平行线（电话线）；RVSP是普通铜芯聚氯乙稀绝缘绞型连接软电线；HYV铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。
HYV-5×（2×0.8）代表电缆内有5对0.8mm2线。
其他雷同. SYWV-75-5、SYWV-75-7和SYWV-75-9 只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11 类屏蔽线彩色信号不超过365米黑白信号不超过670 米SYWV-75-5：500米SYWV-75-7：700米SYWV-75-9：900米补充：如果要达到1公里以上的布线最好用光纤和光端机RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。
但是芯线之间的排列没有特别要求监控线材的选用线材选型1、视频线摄像机到监控主机距离≤200米，用rg59（128编）视频线。
摄像机到监控主机距离＞200米，用syv75-5视频线。
2、云台控制线云台与控制器距离≤100米，用rvv6×0.5护套线。
云台与控制器距离＞100米，用rvv6×0.75护套线。
3、镜头控制线采用rvv4×0.5护套线。
4、解码器通讯线应采用rvv2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用bvv6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34~50m 21~33m ≤20m 电源线规格（2线）6m2 4 m2 2.5m2 监控系统线路铺设1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用rg59视频线，若超过200米，应该采用swy-75-5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
2、控制线敷设注意事项2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时，云台控制线可采用rvv6×0.5护套线，；当距离大于100米时，云台控制线应采用rvv6×0.75护套线，镜头控制线均采用rvv4×0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁，解码器与数码录像机采用rs485总线进行通信。
布线应采用rvvp2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而rs485通讯线的总长度最长可达1200米。
接线示意图如下：见基础知识内的相关帖。
解码器有ac 220v和ac 24v两种供电类型，若选用ac 24v解码器，则一般由ac 24v变压器统一供电。
特别需要注意的是，由于有些解码器输出的dc 12v电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12v）供电。
3、摄像机电源线敷设注意事项市面上采用dc 12v 供电的普通摄像机工作电流约为200~300ma，一体化摄像机为350~400ma。
如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布rvv2×0. 5电源线到监控室并用小型变压器供电。
如果摄像机的数量较多，则应采用大功率的12v直流稳压电源集中供电。
在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8ω）。
