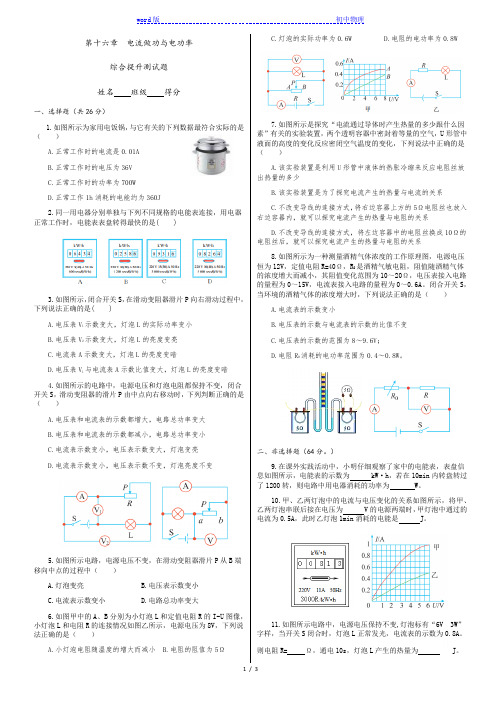

第十六章电流做功与电功率综合提升测试题姓名班级得分一、选择题（共26分）1.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A.正常工作时的电流是0.01AB.正常工作时的电压为36VC.正常工作时的功率为700WD.正常工作1h消耗的电能约为360J2.同一用电器分别单独与下列不同规格的电能表连接，用电器正常工作时，电能表表盘转得最快的是( )3.如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是( )A.电压表V1示数变大，灯泡L的实际功率变小B.电压表V2示数变大，灯泡L的亮度变亮C.电流表A示数变大，灯泡L的亮度变暗D.电压表V1与电流表A示数比值变大，灯泡L的亮度变暗4.如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A.电压表和电流表的示数都增大，电路总功率变大B.电压表和电流表的示数都减小，电路总功率变小C.电流表示数变小，电压表示数变大，灯泡变亮D.电流表示数变小，电压表示数不变，灯泡亮度不变5.如图所示电路，电源电压不变，在滑动变阻器滑片P从B端移向中点的过程中（）A.灯泡变亮B.电压表示数变小C.电流表示数变小D.电路总功率变大6.如图甲中的A、B分别为小灯泡L和定值电阻R的I-U图像，小灯泡L和电阻R的连接情况如图乙所示，电源电压为8V，下列说法正确的是（）A.小灯泡电阻随温度的增大而减小B.电阻的阻值为5ΩC.灯泡的实际功率为0.6WD.电阻的电功率为0.8W7.如图所示是探究“电流通过导体时产生热量的多少跟什么因素”有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法中正确的是（）A.该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少B.该实验装置是为了探究电流产生的热量与电流的关系C.不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系D.不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系8.如图所示为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10～20Ω，电压表接入电路的量程为0～15V，电流表接入电路的量程为0～0.6A。

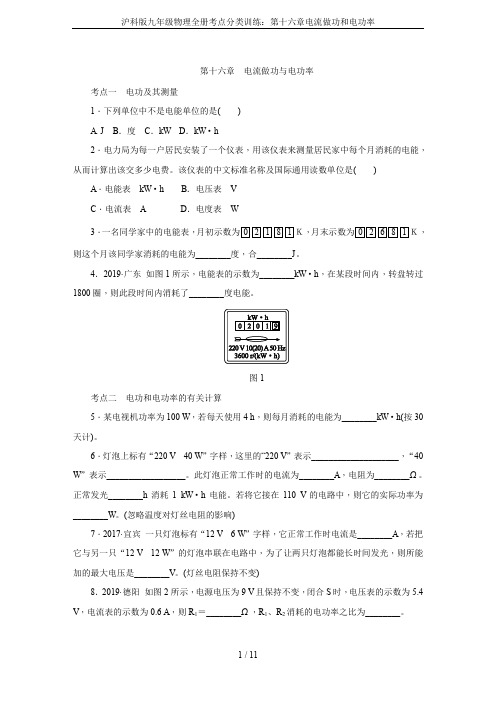

第十六章电流做功与电功率考点一电功及其测量1．下列单位中不是电能单位的是()A. J B．度C．kW D．kW·h2．电力局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费。
该仪表的中文标准名称及国际通用读数单位是() A．电能表kW·h B．电压表VC．电流表A D．电度表W3．一名同学家中的电能表，月初示数为02181Ｋ，月末示数为02681Ｋ，则这个月该同学家消耗的电能为________度，合________J。
4．2019·广东如图1所示，电能表的示数为________kW·h，在某段时间内，转盘转过1800圈，则此段时间内消耗了________度电能。
图1考点二电功和电功率的有关计算5．某电视机功率为100 W，若每天使用4 h，则每月消耗的电能为________kW·h(按30天计)。
6．灯泡上标有“220 V40 W”字样，这里的“220 V”表示____________________，“40 W”表示__________________。
此灯泡正常工作时的电流为________A，电阻为________Ω。
正常发光________h消耗1 kW·h电能。
若将它接在110 V的电路中，则它的实际功率为________W。
(忽略温度对灯丝电阻的影响)7．2017·宜宾一只灯泡标有“12 V 6 W”字样，它正常工作时电流是________A，若把它与另一只“12 V12 W”的灯泡串联在电路中，为了让两只灯泡都能长时间发光，则所能加的最大电压是________V。
(灯丝电阻保持不变)8．2019·德阳如图2所示，电源电压为9 V且保持不变，闭合S时，电压表的示数为5.4 V，电流表的示数为0.6 A，则R1＝________Ω，R1、R2消耗的电功率之比为________。

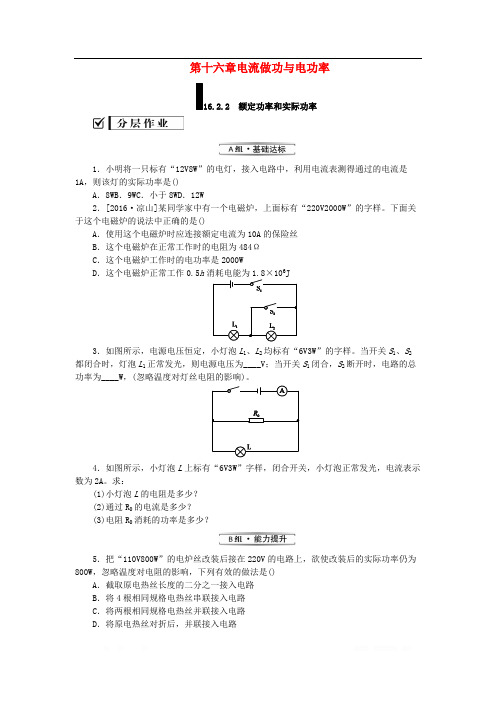

第十六章电流做功与电功率额定功率和实际功率1．小明将一只标有“12V8W”的电灯，接入电路中，利用电流表测得通过的电流是1A，则该灯的实际功率是()A．8WB．9WC．小于8WD．12W2．[2016·凉山]某同学家中有一个电磁炉，上面标有“220V2000W”的字样。
下面关于这个电磁炉的说法中正确的是()A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h312的字样。
当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为____V；当开关S1闭合，S2断开时，电路的总功率为____W，(4．如图所示，小灯泡L数为2A。
求：(1)小灯泡L的电阻是多少？(2)通过R0的电流是多少？(3)电阻R0消耗的功率是多少？5．把“110V800W”的电炉丝改装后接在220V的电路上，欲使改装后的实际功率仍为800W，忽略温度对电阻的影响，下列有效的做法是()A．截取原电热丝长度的二分之一接入电路B．将4根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路6．(对应例2)如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中。
在甲图中灯L 1的功率为4W ，在乙图中灯L 1的功率为9W ，设灯丝电阻不变，下列说法中不正确的是()A ．甲、乙两图中灯L 1两端的电压之比是2∶3B ．L 1、L 2两灯灯丝电阻之比是2∶1C ．甲图中灯L 1、L 2的功率之比是2∶1D7“9V9W”的字样。
当闭合S 、S 1、S 2，断开S 3时，灯泡正常发光，此时电流表示数为I 。
(假设小灯泡的电阻始终保持不变)求：(1)闭合S 、S 2，断开S 1、S 3时，电流表的示数与I 相比变化了0.4A ，则此时小灯泡的实际功率为多大？(2)同时闭合四个开关，并将滑动变阻器的划片P 移到中点时，电流表的示数与I 相比变化了0.6A ，则滑动变阻器的最大阻值为多少？(3)闭合S 、S 3，断开S 1、S 2，把滑动变阻器的滑片P 分别移到a 端和b 端时，R 1上消耗的电功率之比是多少？参考答案【分层作业】1．B【解析】标有“12V8W”的电灯的额定电流I 额＝＝≈0.67A；因电灯的电阻受P 额U 额8 W12 V 温度的影响，当通过的电流是1A 时，灯泡电阻未知；但I 实>I 额，故P 实>P 额，排除AC ；P 实不可能为12W ，由P ＝UI 可得U 实＝＝＝12V ，当电压为12V 时，电灯功率P 实I 实12 W1 A为8W ，矛盾，排除D ，故选B 。
第16章电流做功与电功率期末复习专练一．选择题（共16小题）1．甲、乙两灯并联接入电路，已知两灯泡的电阻之比为3：1，则两灯泡的功率之比为（）A．3：1B．1：3C．1：1D．9：12．小明仔细观察家中的电视机、电风扇、白炽灯和冰箱四种电器，发现它们上面都标有“220V100W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A．电视机B．电风扇C．白炽灯D．冰箱3．如图甲所示，电源电压恒定，闭合开关S，移动滑动变阻器的滑片P从B端移至A端时，小灯泡恰好正常发光，两电压表示数随电流表示数变化的U﹣I图像如图乙所示，则下列说法错误的是（）A．电源电压为12V B．滑动变阻器的最大阻值为20ΩC．小灯泡的额定功率为3.2W D．整个电路的最大功率为12W4．如图甲所示的电路中，电源电压不变，R0为定值电阻，闭合开关，移动滑动变阻器的滑片，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的a、b两点与图甲中滑动变阻器的滑片在A、B两位置时相对应。
下列说法正确的是（）A．滑动变阻器的滑片在A点与B点时，电路的总功率之比是1：2B．电源电压为10VC．滑动变阻器消耗的最大电功率为3.6WD．电路消耗的最大电功率为7.2W5．如图所示的电路中，电源电压保持不变，灯泡L上标有“3V3W”的字样，不考虑温度对灯丝电阻的影响。
闭合开关S，当滑动变阻器的滑片P移动到中点时，灯泡L正常发光，电压表示数为6V，当滑片P移到阻值最大处时，灯泡L与滑动变阻器的电功率之比为（）A．1：4B．4：1C．1：2D．2：16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们并联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.3A，则电源电压和元件A的电功率分别是（）A．3V0.9W B．3.5V0.9WC．2.5V 1.0W D．1.0V0.2W7．如图所示，电源电压为4.5V保持不变，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器R规格为“20Ω1A”，小灯泡L上标有“3V1.5W”字样（忽略灯丝电阻的变化）。
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。
通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。
当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。
在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
第十六章电流做功与电功率16.1 电流做功1．[2017·扬州改编]下列用电器工作时，将电能全部转化为内能的是()A．电风扇B．电水壶C．电视机D．电灯2．(对应例2)如图为太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。
电池板在太阳光的照射下，将____能转化为电能，驱动电风扇工作。
电风扇工作时的电压为1.2V，电流为50m A，若电风扇正常工作了0.5h，电流做功为____J。
3．(对应例2)一段导体两端的电压为20V，若通电10s的时间内消耗了400J的电能，那么通过该导体的电流是______。
如果让“5V0.5A”的用电器消耗相同的电能，则需要正常工作____s。
4．(对应例2)[2016·德州]甲、乙两灯泡中的电流与电压变化的关系如图所示。
将甲、乙两灯泡串联后接在电压为____V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是____J。
5．一个定值电阻(温度对电阻无影响)接在电压为U的电路中，在时间T内消耗的电能为W。
若接在电压为2U的电路中，通电时间为2T，则电阻消耗的电能为() A．8WB．4WC．0.5WD．0.25W6．(对应例3)果果家的电能表月初示数如甲图所示，月末时电能表示数如乙图所示，若一度电按0.5元的单价计算，那么果果本月将缴电费____元；倘若丙电能表消耗的电能与甲电能表闪烁800次消耗的电能一样，则丙电能表将转动______转。
7．如图所示的电路中，电阻R 1的阻值为20Ω，电源电压不变。
当S 1、S 2断开，S 3闭合时，电流表的示数为0.45A ；S 1断开，S 2、S 3闭合时，电流表的示数为0.75A 。
求：(1)电源电压为多少？(2)S 2、S 3断开，S 1闭合时，加在电阻R 1两端的电压为多少？ (3)S 1断开，S 2、S 3闭合时，电阻R 2通电1min 电流做功为多少？参考答案【分层作业】1．B2．太阳能108【解析】已知T ＝0.5h ＝1800s ，I ＝50m A ＝0.05A ， 则电功W ＝UI T ＝1.2V×0.05A×1800s ＝108J 。
学年九年级物理全册第16章电流做功与电功率单元总结一、电流做功电流做功的过程就是电能转化为其他形式能的过程，电流做了多少功，就消耗了多少电能。
1、电功（W）：电流所做的功叫电功，用W表示，单位：焦耳（J），常用单位有千瓦时（kW·h）。
2、电流做功的公式：W＝UIt = Pt = I2Rt = U2Rt二、电功率1、定义：电流在单位时间内做的功。
用P表示，单位是瓦特（W），符号是W。
2、公式：P＝W/t = UI = I2R = U2/R三、应用1、电动机：电能转化为机械能的机器，利用通电线圈在磁场中受力转动的原理制成。
2、发电机：机械能转化为电能的机器，利用电磁感应现象制成。
3、电炉、电烙铁：电能转化为内能的机器，利用电流的热效应制成。
4、电解槽：电能转化为化学能的机器，利用电解原理制成。
四、实验探究1、用伏安法测电阻的实验中，滑动变阻器的作用是改变被测电阻两端的电压和通过电路的电流。
测量过程中，无论变阻器怎样滑都无法改变被测电阻的阻值。
实验中除了使用电流表和电压表外，还要使用滑动变阻器。
实验中通过调节滑动变阻器的阻值来改变电阻两端的电压和通过它的电流，从而可以多测几组数据，使实验更加准确。
在实验中由于被测电阻的阻值和滑动变阻器的最大阻值已知，所以可以将滑动变阻器作为定值电阻使用，来替代被测电阻。
2、测定小灯泡的功率实验中，滑动变阻器的作用是改变小灯泡两端的电压和通过电路的电流。
实验中要多次改变滑动变阻器的阻值和小灯泡两端的电压，并注意观察小灯泡的实际功率和对应的亮度。
实验中除了使用电流表和电压表外，还要使用滑动变阻器。
实验中通过调节滑动变阻器的阻值来改变小灯泡两端的电压和通过它的电流，从而可以测得小灯泡在不同电压下的实际功率和对应的亮度。
同时还可以计算出小灯泡的额定功率和电阻。
在实验中由于小灯泡的额定电压和滑动变阻器的最大阻值已知，所以可以将滑动变阻器作为定值电阻使用，来替代小灯泡。
2. 3. 4. 5. 6. 7. 8. .选择题（共10小题） 《电流做功与电功率》如图所示的四种家用电器中，禾U 用电流热效应工作的是（ 抽油烟机 A.电视机 C.F 列生活实例中，属于利用电流热效应工作的是 电热水壶B . 电风扇D. A. B. C. D. 利用排气扇通风换气 给电脑显示器安装散热窗 利用抽油烟机吸油烟 定期给家用电器通电驱潮 F 列家用电器中，利用电流热效应工作的是 A.电风扇B.电饭锅C. 电冰箱D.电视机F 列用电器中，利用电流热效应工作的是（ A.电暖气 B.计算器 如图所示机器工作时应用电流热效应的是（ A. 电热水壶 刷卡机 C.在国际单位制中, 电功的单位是（ D.笔记本电脑电视机 C. A.伏特 B.安培 D.欧姆如图中的用电器, A. 电热水壶C.电暖炉 焦耳 C. 工作时电能转化为机械能的是 B.电动自行车D.电饭锅已知一台直流电动机两端的电压为 6V,通过电动机的电流为 2A ,线圈的电阻为0.5 Q .则在1min内电动机消耗的电能及产生的热量分别为（A. 720J , 120J C. 720 J , 600 J 9.下列说法中正确的是（ ）A. 通电的时间越长，电流所做的功越多B. 通过用电器的电流越大，电流所做的功越多C. 用电器两端的电压越大，电流所做的功越多D. 电流做功越多，消耗的电能就越多 10.小明同学在家中拍到一张电能表照片， 他仔细观察照片后，得到下列结论，你认为正确的是（）kW0|9 3 1= A *220 X A 50 1k2 500 r 備 W •帕 |A. 电能表的额定功率为 2500 WB. 电能表的标定电流为 5AC. 拍照片时，小明家已消耗的电能为 9316 kW?hD.拍照片时，小明家已消耗的电能为 931.6 J二.多选题（共 5小题）11.如图所示的用电器中，禾U 用电流热效应工作的是（）B . 720J , 720J D. 600J ， 120J12.下列利用电热工作的用电器是（）A.电饭锅甲7.A. 电流通过电暖器甲做功比乙少B. 电暖器甲消耗电能比乙少C. 电暖器甲消耗电能比乙慢D. 电暖器甲将电能转化成内能比乙慢14•下列实验仪器工作时，把电能转化为机械能的是（）15•甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则（A. 甲灯两端的电压比乙灯的大B. 甲灯的电阻比乙灯的小C. 通过甲灯的电流比乙灯的大D. 相同时间内，甲灯消耗的电能比乙灯多三•填空题（共5小题）16•夏天常用的电热驱蚊器是利用电流的联在电路里的。
第十六章电流做功与电功率电功率的计算1．家庭电路中，某用电器正常工作15min消耗电能0.3K W·h，那么该用电器可能是() A．空调B．洗衣机C．白炽灯D．电视机2．如图所示，手电筒中的电流为0.5A，电源为三节干电池，则该手电筒小灯泡的功率最接近()A．0.25WB．0.75WC．2.25WD．9.00W3．甲、乙两个电阻上的电流随其两端电压变化情况如图所示。
把它们并联在电路中，当甲消耗的电功率为1W时，乙消耗的电功率是()A．1WB．0.4WC．1.6WD．0.8W4．[2015·佛山]把标有“2.5V2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。
求：(1)通过每盏灯的电流是多少？(2)两盏灯总功率是多少？它们10min消耗的总电能是多少？5．[2015·遵义]如图所示，电子式电能表盘上标有“3000imp/(KW·h)”字样[“3000imp/(KW·h)”指接在这个电能表上的用电器每消耗1K W ·h 的电能，电能表上的指示灯闪烁3000次]。
现将若干盏规格都为“220V20W ”的节能灯接在该电能表上一起正常工作15min ，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为____J ，接入的节能灯共有____盏。
6．(对应例1)如图所示电路，R 1＝20Ω，R 2＝10Ω，电源电压保持不变。
当S 1闭合，S 2、S 3断开时，电流表的示数为0.6A 。
(1)求电源电压；(2)当S 2断开，S 1、S 3闭合时，求电流表的示数；(3)电路如何连接时，电路消耗的电功率最小？并求出该最小值。
7．(对应例1)生活中大多数电热器都有多个档位。
学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。
已知R 1＝10Ω，R 2＝30Ω，请计算：(1)S 1、S 2断开，S 3闭合时，电路中的电流是多少？(2)S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少？ (3)该电路的最大功率和最小功率之比是多少？参考答案【分层作业】 1．A【解析】由于时间T ＝15min ＝0.25h ，用电器的电功率P ＝W t ＝0.3 kW ·h0.25 h ＝1.2K W ，四种家用电器中功率超1000W 的只有空调。
第十六章电流做功与电功率16.1 电流做功1．[2017·扬州改编]下列用电器工作时，将电能全部转化为内能的是()A．电风扇B．电水壶C．电视机D．电灯2．(对应例2)如图为太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。
电池板在太阳光的照射下，将____能转化为电能，驱动电风扇工作。
电风扇工作时的电压为1.2V，电流为50m A，若电风扇正常工作了0.5h，电流做功为____J。
3．(对应例2)一段导体两端的电压为20V，若通电10s的时间内消耗了400J的电能，那么通过该导体的电流是______。
如果让“5V0.5A”的用电器消耗相同的电能，则需要正常工作____s。
4．(对应例2)[2016·德州]甲、乙两灯泡中的电流与电压变化的关系如图所示。
将甲、乙两灯泡串联后接在电压为____V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是____J。
5．一个定值电阻(温度对电阻无影响)接在电压为U的电路中，在时间T内消耗的电能为W。
若接在电压为2U的电路中，通电时间为2T，则电阻消耗的电能为() A．8WB．4WC．0.5WD．0.25W6．(对应例3)果果家的电能表月初示数如甲图所示，月末时电能表示数如乙图所示，若一度电按0.5元的单价计算，那么果果本月将缴电费____元；倘若丙电能表消耗的电能与甲电能表闪烁800次消耗的电能一样，则丙电能表将转动______转。
7．如图所示的电路中，电阻R 1的阻值为20Ω，电源电压不变。
当S 1、S 2断开，S 3闭合时，电流表的示数为0.45A ；S 1断开，S 2、S 3闭合时，电流表的示数为0.75A 。
求：(1)电源电压为多少？(2)S 2、S 3断开，S 1闭合时，加在电阻R 1两端的电压为多少？ (3)S 1断开，S 2、S 3闭合时，电阻R 2通电1min 电流做功为多少？参考答案【分层作业】1．B2．太阳能108【解析】已知T ＝0.5h ＝1800s ，I ＝50m A ＝0.05A ， 则电功W ＝UI T ＝1.2V×0.05A×1800s ＝108J 。
