通信原理实验指导书一、实验目的本实验旨在帮助学生深入理解通信原理的基本概念和原理，通过搭建实验电路和进行实验操作，掌握通信原理的实际应用。
二、实验器材1. 发射器：一台信号发生器2. 接收器：一台示波器3. 连接电缆：适用于信号传输的电缆三、实验步骤1. 准备工作a. 检查实验器材是否齐全，并确保其正常工作。
b. 将信号发生器和示波器连接电源，并确保电源正常。
2. 实验电路的搭建a. 将信号发生器与示波器通过连接电缆连接起来。
b. 确保电缆的连接牢固可靠，避免信号传输过程中出现干扰。
3. 实验操作a. 设置信号发生器的输出频率和幅度，以产生所需的信号波形。
b. 调节示波器的时间和幅度尺度，以正确显示接收到的信号波形。
c. 运行实验电路，观察信号的传输和接收情况。
d. 根据实验结果，记录并分析接收到的信号波形的特点和变化。
四、实验结果记录与分析根据实验操作所得到的结果，记录并分析接收到的信号波形的特点和变化。
可以通过示波器的屏幕截图来展示实验结果，并结合文字对实验结果进行描述和分析。
五、实验总结通过本次实验，我们深入了解了通信原理的基本概念和原理，并通过实验操作掌握了通信原理的实际应用。
通过实验结果的记录和分析，我们对信号的传输和接收过程有了更深入的理解。
本次实验对于我们进一步学习和研究通信原理的知识非常重要，也为今后从事相关工作打下了扎实的基础。
六、实验注意事项1. 在进行实验之前，务必做好准备工作，并确保实验器材的正常工作。
2. 在实验操作过程中，要小心操作，避免对实验器材造成损坏。
3. 注意信号发生器和示波器的连接方式和操作方法，并正确设置参数。
4. 在记录实验结果时，要准确描述实验过程和实验结果，并结合图示进行分析。
5. 在实验结束后，要及时关闭器材电源，并进行相关器材的清理和整理。
七、参考文献[此处请根据实际情况填写所参考的文献或资料]以上为通信原理实验指导书的内容，请照此进行实验操作。
通信原理实验指导书西南大学电子信息工程学院实验教学中心目录前言 .............................................. 错误！未定义书签。
目录 (1)拨码器开关设置一览表 (2)第一部分通信原理预备性实验 (5)实验1 平台介绍及实验注意事项 (5)实验2 DDS信号源实验 (8)第二部分通信原理重要部件实验 (11)实验1 抽样定理及其应用实验 (11)实验2 PCM编译码系统实验 (16)实验3 FSK（ASK）调制解调实验 (20)实验4 PSK DPSK调制解调实验 (25)实验5 位同步提取实验 (33)实验6 眼图观察测量实验 (38)实验7 基带信号的常见码型变换实验 (43)实验8 AMI/HDB3编译码实验 (50)实验9 幅度调制（AM）实验* (54)实验10 幅度解调（AM）实验* (61)实验11 频率调制（PM）实验* (64)实验12 频率解调（PM）实验* (68)第三部分信道复用技术和均衡技术实验 (72)实验1 频分复用/解复用实验 (72)实验2 时分复用/解复用（TDM）实验 (76)拨码器开关设置一览表在本实验平台上，我们采用了红色的拨码器，设置各种实验的项目、信号类型、功能和参数。
拨码器的白色开关上位为1；下位为0。
现将各主要拨码开关功能列表说明如下：注：1. 时钟与基带数据产生模块中各铆孔与测量点说明：4P01为原始基带数据输出铆孔； 4P02为码元时钟输出铆孔；4P03为相对码输出铆孔。
4TP01为码型变换后输出数据测量点；4TP02为编码时钟测量点。
2．以上实验设置的功能和各种参数也可根据学校要求定制。
表0-2“信道编码与ASK。
FSK。
PSK。
QPSK调制”拨码开关SW03状态设置与功能一览表表0-3“基带同步与信道译码模块”拨码开关25SW01状态设置与功能一览表注：译码模块25SW01第一位X为空位待用。
实验一图符库的使用一、实验目的1、了解SystemVue图符库的分类2、掌握SystemVue各个功能库常用图符的功能及其使用方法二、实验内容按照实例使用图符构建简单的通信系统，并了解每个图符的功能。
三、基本原理SystemVue的图符库功能十分丰富，一共分为以下几个大类1.基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。
（信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号（算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求（函数库）32种函数尽显函数库的强大库容！（信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它2.扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。
它允许通信、DSP、射频/模拟和逻辑应用。
（通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。
这些模块从纠错编码、调制解调、到各种信道模型一应俱全。
（DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。
该库支持大多DSP芯片的算法模式。
例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。
还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。
（逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。
（射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。
3.扩展用户库扩展的用户库包括有扩展通信库2、IS95/CDMA、数字视频广播DVB等。
通信库2: 扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。
4.5版中，通信库2已被合并到基本通信库中。
实验一Systemview仿真软件介绍及仿真举例1.1 Systemview系统设计窗口：1、第一行“菜单栏”有几个下拉式菜单，通过菜单可以实现相应的功能。
2、第二行“工具栏”是由图标按钮组成的动作条：(01) 清屏幕(02) 删除元件(03) 断线(04) 连线(05) 复制元件(06) 图标翻转(07) 注释(08) 创建子系统(09) 察看子系统结构(10) 根轨迹(11) 波特图(12) 画面重画(13) 中止(14) 运行(15) 打开时间参数窗口(16) 打开系统分析窗3、左侧竖栏为“基本元件库”：(01) 信源库(02) 子系统(03) 加法器(04) 子系统I/O接口(05) 操作库(06) 函数库(07) 乘法器(08) 信宿库●信源库：●操作库：操作库是本软件最核心的部分之一，它把很多复杂的功能集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的操作，包括“滤波器/系统”、“采样/保持”、“逻辑运算”、“积分/微分”、“延迟器”、“增益”六大选项，每种选项又包含若干子选项。
函数库：函数库也是本软件最核心的部分之一，它把很多复杂的函数集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的函数运算，包括“非线性函数”、“函数”、“复数运算函数”、“代数函数”、“相位/频率”、“合成/提取”六大选项，每种选项又包含若干子项。
信宿库●通常系统采样频率“Sample Rate [Hz]”约为系统中所有模块最高频率的五至十倍。
●按钮“Set Power of 2”用来控制系统波形采样点数“No. of Samples”；波形采样点数越多波形越精细，系统运行时间也越长，波形采样点数过多也会导致波形过于紧密而不利于观察，故波形采样点数应该与系统采样频率相结合，灵活调整。
●设置完系统采样频率“Sample Rate [Hz]”和系统波形采样点数“No. ofSam ples”之后，必须通过按钮“Update”进行确认。
实验一熟悉SYSTEMVIEW仿真软件一、实验目的1、了解SystemView仿真环境。
2、熟悉SystemView图符库。
二、实验要求1、先安装SystemView软件。
2、熟悉它的环境，仿真窗口，图符库，帮助系统。
3、独立完成，完成后书写实验报告。
三、实验设备网络计算机，SystemView软件。
四、实验内容1、熟悉仿真环境及图符库。
2、学习使用SystemView,建立自己的第一个系统。
五、实验步骤建立一个产生正弦波信号，并对其进行平方运算的系统1、进入SystemView。
通过双击桌面上的SystemView快捷图标或单击程序组中的SystemView即可启动SystemView。
2、设置系统运行时间。
单击工具条中的系统定时“System Time”按钮，把采样频率“Sample Rate”设置成100Hz，采样点数“No of Samples”设置为128。
3、定义一个幅度为1v，频率为10Hz的正弦信号源。
从图符库中拖出一个信号源图符“Source”到设计窗口，双击该图符，在出现的信号源库窗口中，选择周期信号“Periodic”中的正弦信号“Sinusoid”,按“Parameter”按钮，将参数设置窗口中的频率“Frequency”定义为10。
4、定义一个平方运算的函数图符。
从图符库“Function”中拖动一个函数图符至设计窗口，双击该图符，在出现的函数库窗口中，选择代数库“Algebraic”中的“X^a”，并在参数设置窗口中的文字框中输入2。
5、定义两个接收图符。
拖动两个接收器图符到设计窗口，双击它们，将它们都定义为“Graphic Display”的“SystemView”信号接收类型。
6、连接图符。
将信号源图符（正弦输出）分别连接到函数图符和其中一个接收图符，函数图符连接到另一个接收图符。
7、运行系统。
单击工具条中的运行按钮，运行系统，这时就会在第一个接收图形显示区中显示出正弦信号，在第二个接收图形显示区中显示出平方后的信号。
实验一Systemview仿真软件介绍及仿真举例1.1 Systemview系统设计窗口：1、第一行“菜单栏”有几个下拉式菜单，通过菜单可以实现相应的功能。
2、第二行“工具栏”是由图标按钮组成的动作条：(01) 清屏幕(02) 删除元件(03) 断线(04) 连线(05) 复制元件(06) 图标翻转(07) 注释(08) 创建子系统(09) 察看子系统结构(10) 根轨迹(11) 波特图(12) 画面重画(13) 中止(14) 运行(15) 打开时间参数窗口(16) 打开系统分析窗3、左侧竖栏为“基本元件库”：(01) 信源库(02) 子系统(03) 加法器(04) 子系统I/O接口(05) 操作库(06) 函数库(07) 乘法器(08) 信宿库●信源库：●操作库：操作库是本软件最核心的部分之一，它把很多复杂的功能集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的操作，包括“滤波器/系统”、“采样/保持”、“逻辑运算”、“积分/微分”、“延迟器”、“增益”六大选项，每种选项又包含若干子选项。
函数库：函数库也是本软件最核心的部分之一，它把很多复杂的函数集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的函数运算，包括“非线性函数”、“函数”、“复数运算函数”、“代数函数”、“相位/频率”、“合成/提取”六大选项，每种选项又包含若干子项。
信宿库●通常系统采样频率“Sample Rate [Hz]”约为系统中所有模块最高频率的五至十倍。
●按钮“Set Power of 2”用来控制系统波形采样点数“No. of Samples”；波形采样点数越多波形越精细，系统运行时间也越长，波形采样点数过多也会导致波形过于紧密而不利于观察，故波形采样点数应该与系统采样频率相结合，灵活调整。
●设置完系统采样频率“Sample Rate [Hz]”和系统波形采样点数“No. ofSam ples”之后，必须通过按钮“Update”进行确认。
通信系统实验通信教研室编青岛科技大学电子信息工程系二ＯＯ三年十二月目录实验箱使用简介 (1)实验一数字基带信号 (5)实验二数字调制 (14)实验三模拟锁相环与载波同步 (18)实验四数字解调与眼图 (23)实验五数字锁相环与位同步 (28)实验六帧同步 (34)实验七时分复用数字基带通信系统 (38)实验八时分复用2DPSK、2FSK通信系统 (43)实验九PCM编译码 (45)实验十时分复用通话与抽样定理 (53)附录通信原理实验各单元电路原理图 (55)实验箱使用简介为配合《通信原理》课程的理论教学，我们采购了华中科技大学(原华中理工大学)研制的TX-5通信原理教学实验系统。
现代通信包括传输、复用、交换、网络等四大技术。
《通信原理》课程主要介绍传输及复用技术。
本实验系统涵盖了数字频带传输的主要内容及时分复用技术,其设计思路是如下图所示的两路PCM/2DPSK 数字电话系统。
图中STA 、STB 分别为发端的两路模拟话音信号，BS 为时钟信号，SLA 、SLB 为抽样信号，F 为帧同步码，AK 为绝对码，BK 为相对码。
在收端CP 为位同步信号，FS 为帧同步信号，F 1、F 2为两个路同步信号，SRA 、SRB 为两个PCM 译码器输出的模拟话音信号。
图中发滤波器用来限制进入信道的信号带宽，提高信道的频带利用率。
收滤波器用来滤除带外噪声并与发滤波器、信道相配合满足无码间串扰条件。
由于系统的频率特性、码速率与码间串扰之间的关系比较适合于软件仿真实验，再考虑到收端有关信号波形的可观测性，我们在本实验系统中省略了发滤波器、信道及收滤波器，而直接将2PSK 调制器输出信号连接到载波提取单元和相干解调单元。
信道编译码实验也比较易于用软件仿真，所以本系统设计中也不考虑。
SRA SRB b对普通语音信号进行编码而产生的PCM信号是随机信号，不适于用示波器观察信号传输过程中的变化。
所以我们用24比特为一帧的周期信号取代实际的数字语音信号作为发端的AK信号，该周期信号由两路数据（每路8比特）和7比特帧同步码以及一未定义比特复接而成。
实验一实验系统概述一、实验目的：了解通信原理综合实验系统的组成结构。
掌握通信原理综合实验系统的使用方法。
对照实验系统进一步加深对通信系统基本模型的认识。
二、实验仪器：通信原理综合实验系统一台电话机两部三、实验原理：通信原理综合实验系统中，涉及有数字调制解调技术、纠错编译码技术、语音编译码技术、数字复接技术、基带传输技术、电话接口技术、数字接口技术等。
该硬件平台模块化功能较强，其电路布局如图所示，系统的每个模块既可以独立完成特定的功能，也可以与其他模块联合起来组成一个相对独立的系统。
实验系统通过下面几个端口与外部进行连接：1. JH02（实验箱左端同步口模块内）：同步数据接口方式。
该接口电平特性为RS422，通过该端口接收外部来的发送数据，并送入调制器中；同时将解调器解调之后的数据通过该端口送往外部设备。
在该接口中，还包括调制解调器提供的收发时钟信号。
在使用RS422接口时需要通过菜单设置，选择调制器输入信号为“外部数据信号”。
2. K002（实验箱中上部左端的中频Q9连接器）：中频发送信号连接器。
调制后的中频信号通过该接口对外输出，一般通过中频同轴电缆送入接收端设备。
3. JL02（实验箱中上部右端的中频Q9连接器）：从信道中来的中频信号（如加噪后的中频信号、无线衰落后的低中频信号）由该接口输入，送入解调模块中进行解调。
4. J007（数字测试信号输入）、J005（模拟测试信号输入）、J006（地）（实验箱左端的信号输入接头）：测试信号输入端。
用于向通信原理综合实验系统中送入各种测试信号。
测试信号的输入能否加入相应模块还与该模块的跳线器设置有关，具体见实验步骤。
5. JF01、JG01：标准异步数据端口A（JF01）和B（JG01）。
A到B的异步传输经过信道传输，B到A为直通方式。
6. PHONE1（电话1模块）、PHONE2（电话2模块）：标准电话接口；用于实现话音信号的输入输出。
在通信原理综合实验系统中，各模块的功能实现，需初始化不同的FPGA程序与数字信号处理DSP程序，并对它们进行一定的管理，这些都是通过操作界面进行选择控制的。
通信原理软件实验指导书河南科技大学电子信息工程学院通信工程教研室2010-4-23.目录实验一常用信号频谱分析实验二模拟信号调制解调实验一常用信号频谱分析实验一、实验目的1、分析常用确知信号频率特性；2、分析常用随机信号的频谱特性；3、熟悉Matlab仿真工具，并使用Matlab软件分析常用信号的时频特性。
二、实验预习要求1、复习《通信系统原理》中有关确知信号和随机信号的章节；2、预习《Matlab与通信仿真》中的有关章节，熟悉Matlab软件环境；3、认真阅读本实验内容，熟悉实验步骤。
三、实验原理与分析确知信号是时间的确定函数，随机信号是时间的不确定函数。
确知信号是理论上的抽象，与随机信号的特性之间有一定联系，用确定性信来分析系统，使问题简化，在工程上有实际应用意义。
确知信号根据能量是否有限可以分为：能量信号和功率信号。
其中，功率信号可分为周期信号和非周期信号。
确知信号可以采用傅立叶理论进行分析。
随机信号是指一些不规则的信号。
随机信号或称随机过程，采用统计数学方法，用随机过程理论分析研究。
“随机”两个字的本义含有不可预测意思，也即不能使用单一时间函数表达。
确知信号的频率特性是指确知信号在频域中的性质，有其各个分量的分布表示，是信号的最重要的性质之一。
确知信号的频率特性有四种：功率信号的频谱；能量信号的频谱密度；能量信号的能量谱密度；功率信号的功率谱密度。
而随机信号使用功率谱表示其频谱特性。
本实验将以能量信号和通信信道中随机噪声为例，借助Matlab软件工具分析信号的频谱特性，以加深理解信号的频率特性。
四、实验装备一台安装了Windows或UNIX环境下MATLAB软件的个人计算机。
五、实验内容使用Matlab 软件的m 语言作出下列确知信号和随机信号的时域图和频谱图。
①确知信号为0001,032()2,330,t t t t m t t otherwise⎧≤≤⎪⎪⎪=-≤≤⎨⎪⎪⎪⎩，其中00.15t s =。
②零均值的高斯白噪声随机信号()n t其中，确知信号功率和高斯白噪声功率之比为20dB 。
③将上述确知信号①和随机信号②叠加的信号()()m t n t +，其信噪比为20dB 。
(一) 确知信号①的时域信号及频谱的m 语言代码%确知信号时频域分析clear all;clc;echo ont0 = 0.15; %信号持续时间ts = 0.0001; %信号采样率fs = 1/ts; %采样频率df = 0.2; %频谱分辩率 0.3t = [0:ts:t0]; %时间矢量%传输的信号m =[ones(1,ceil(t0/(3*ts))),-2*ones(1,ceil(t0/(3*ts))),zeros(1,ceil(t0/(3*ts)+1))]; %%传输信号1[M,m,df1]=fftseq(m,ts,df); %传输的信号的频谱M = M/fs; %频谱采样%频谱矢量f = [0:df1:df1*(length(m)-1)]-fs/2;%信号的能量signal_power=spower(m(1:length(t)));%显示出确知信号的时频域波形figuresubplot(2,1,1) %确知信号时域显示plot(t,m(1:length(t)))title('确知信号')axis([0 0.15 -3 3])subplot(2,1,2) %确知信号频域显示plot(f,abs(fftshift(M)))title('确知信号频谱')axis([-500 500 0 0.15])实验结果如图1所示。
00.050.10.15-3-2-1123确知信号-500-400-300-200-100010020030040050000.050.1确知信号频谱图1 确知信号的时频域波形(二)随机信号②的时域信号及频谱的m 语言代码%随机信号时频域分析clear all;clc;echo ont0 = 0.15; %信号持续时间ts = 0.0001; %信号采样率fs = 1/ts; %采样频率df = 0.2; %频谱分辩率 0.3t = [0:ts:t0]; %时间矢量%传输的信号m =[ones(1,ceil(t0/(3*ts))),-2*ones(1,ceil(t0/(3*ts))),zeros(1,ceil(t0/ (3*ts)+1))]; %%传输信号1[M,m,df1]=fftseq(m,ts,df); %传输的信号的频谱M = M/fs; %频谱采样%频谱矢量f = [0:df1:df1*(length(m)-1)]-fs/2;%信号的能量signal_power=spower(m(1:length(t)));snr = 20; %信噪比，单位dBsnr_lin = 10^(snr/10); %线性的信噪比%噪声的能量noise_power=signal_power/snr_lin;%噪声的标准差noise_std=sqrt(noise_power);%产生最后的噪声n=noise_std*randn(1,length(m));[N,n,df1]=fftseq(n,ts,df); %对噪声进行fftN = N/fs; %频率采样%显示出随机信号的时频域波形figure %显示第二章图片（第二题解）subplot(2,1,1) %噪声时域显示plot(t,n(1:length(t)))title('采样的噪声')axis([0 0.15 -1 1])subplot(2,1,2) %噪声频域显示plot(f,abs(fftshift(N)))title('噪声频谱')axis([-500 500 0 0.05])实验结果如图2所示：00.050.10.15-1-0.50.51采样的噪声-500-400-300-200-100010020030040050000.020.04噪声频谱结合上述实验结果，分析随机信号的频谱特性为什么使用功率谱密度表示。
另外，可以使用matlab 均值和标准方差函数求随机信号的均值和标准方差。
(三) 确知信号①和随机信号②叠加的时域信号及频谱的m 语言代码%随机信号时频域分析clear all;clc;echo ont0 = 0.15; %信号持续时间ts = 0.0001; %信号采样率fs = 1/ts; %采样频率df = 0.2; %频谱分辩率 0.3t = [0:ts:t0]; %时间矢量%传输的信号m =[ones(1,ceil(t0/(3*ts))),-2*ones(1,ceil(t0/(3*ts))),zeros(1,ceil(t0/(3*ts)+1))];[M,m,df1]=fftseq(m,ts,df); %传输的信号的频谱M = M/fs; %频谱采样%频谱矢量f = [0:df1:df1*(length(m)-1)]-fs/2;%信号的能量signal_power=spower(m(1:length(t)));snr = 20; %信噪比，单位dBsnr_lin = 10^(snr/10); %线性的信噪比%噪声的能量noise_power=signal_power/snr_lin;%噪声的标准差noise_std=sqrt(noise_power);%产生最后的噪声n=noise_std*randn(1,length(m));[N,n,df1]=fftseq(n,ts,df); %对噪声进行fftN = N/fs; %频率采样r=m+n;[R,r,df1]=fftseq(r,ts,df); %对最后的信号进行fft R = R/fs; %进行采样%显示出混合高斯白噪声确知信号的时频域波形figuresubplot(2,1,1) %混合信号时域显示plot(t,r(1:length(t)))title('混合信号')axis([0 0.15 -3 3])subplot(2,1,2) %混合信号频域显示plot(f,abs(fftshift(R)))title('混合信号频谱')axis([-500 500 0 0.15])实验结果如图3所示。
00.050.10.15-3-2-10123混合信号-500-400-300-200-100010020030040050000.050.1混合信号频谱图3 混合信号的时频域波形上述实验内容使用的子函数fftseq.m 和spower.m 代码如下：function [M,m,df]=fftseq(m,ts,df)% [M,m,df]=fftseq(m,ts,df)% [M,m,df]=fftseq(m,ts)% FFTSEQ 生成M, 它是时间序列m 的FFT% 要求的频率分辨率df 作为输入% 对序列填充零，以满足所要求的频率分辨率df% ts 是采样间隔. 输出df 是最终的频率分辨率% 输出m 是输入m 的补过零的版本，M 是FFT.fs=1/ts;if nargin == 2 %函数变量个数为2，表示 [M,m,df]=fftseq(m,ts)n1=0;else %否则函数变量个数为3，表示[M,m,df]=fftseq(m,ts,df) n1=fs/df;endn2=length(m); %求序列长度n=2^(max(nextpow2(n1),nextpow2(n2))); %将n1或n2值按2的幂次度量，取大者M=fft(m,n); %得到FFTm=[m,zeros(1,n-n2)]; %时间序列补零df=fs/n; %得到最终的频率分辨率function p=spower(x)% p=spower(x)%SPOWER Returns the power in signal xp=(norm(x)^2)/length(x);~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~六、实验报告1、比较确知信号和随机信号的时频特性，并将观察到的结论写成实验报告，将程序脚本作为报告的组成部分。
2、使用m语言绘制确知信号s(100),0.1()0,a t t sm totherwise⎧≤⎪=⎨⎪⎩的时域波形和频谱图。
*3、使用m语言绘制混有10dB高斯白噪声确知信号s(100),0.1 ()0,a t t s m totherwise⎧≤⎪=⎨⎪⎩的时域波形和频谱图。
并思考如何使用matlab语言绘出随机信号的功率谱密度。

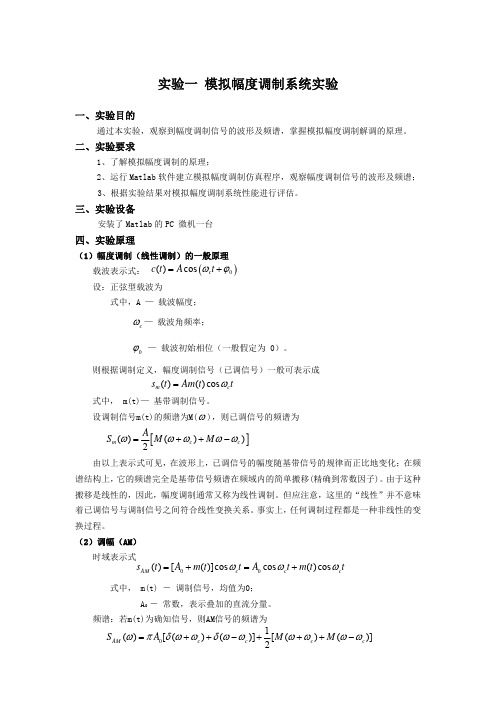

（此题可选作）实验二模拟信号调制解调一、实验目的1、使用Matlab 软件验证模拟信号的调制；2、使用Matlab 软件验证模拟信号的解调；3、掌握模拟信号调制解调的原理，并分析其性能。
