真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示,转动手轮可带动阀杆上、下移动,使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜,适用于前级和预抽管道上及温度为-25~80℃的非腐蚀性气体。
如采用氟橡胶隔膜,可用于高真空系统,使用温度范围为-30~150℃。
(2)真空球阀图4所示是真空球阀的结构,该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔,借助于手柄转动金属球使穿孔改变方向,即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单,如图5所示。
阀板的边缘上嵌有O形密封圈,阀板靠螺栓固定在传动轴阀杆上,使阀杆带动阀板转动,当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭,从关闭位置、阀板再转动90O时,阀门即完全打开,该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖,进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中,压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8,实现动密封。
气缸盖11压紧密封圈lO,使气缸16上部密封。
气缸与气缸座17,通过密封圈9密封。
注油管18注入扩散泵油,以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19,从加油器中出来的气体含有一定的油,再进入换向阀6,最后进入气缸,一方面润滑换向阀中的活塞,另一方面,防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15,将气缸分为两部分移动于气缸之中,从而控制阀门的开闭。
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,通径DN80以下的阀门将依靠弹簧力自动关闭阀门,DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上,当机械真空泵因工作需要突然停电、停止运转时,该阀利用大气压力使阀芯自动关闭,截止和真空系统相连的通道,同时向泵内放大气,防止机械泵油返回真空系统,起到了保护真空系统作用,有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力,当接通电源时,阀门被关闭,使真空系统与大气隔离;切断电源时,阀门处于开启状态,随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能,阀内带有空气过滤器,可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭的阀门,适用于真空系统中用以打开或隔断气流之用。
当阀关闭时,允许阀板密封面上侧承受大气压,下侧为真空,在此状态下接通电器控制盒电源后,阀板能正常开启。

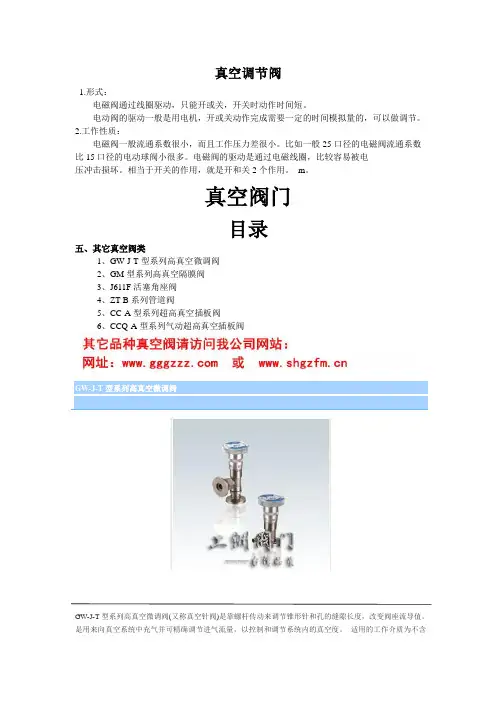

真空调节阀1.形式:电磁阀通过线圈驱动,只能开或关,开关时动作时间短。
电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。
2.工作性质:电磁阀一般流通系数很小,而且工作压力差很小。
比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多。
电磁阀的驱动是通过电磁线圈,比较容易被电压冲击损坏。
相当于开关的作用,就是开和关2个作用。
m。
真空阀门目录五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GW-J-T型系列高真空微调阀GW-J-T型系列高真空微调阀(又称真空针阀)是靠螺杆传动来调节锥形针和孔的缝隙长度,改变阀座流导值。
是用来向真空系统中充气并可精确调节进气流量,以控制和调节系统内的真空度。
适用的工作介质为不含颗粒灰尘的空气及非腐蚀性气体。
主要技术性能型号通径(DN) ΦD 最小可调节量(Pa.L/S)最大可调节量(Pa.L/S)适用范围(Pa)阀门漏率(Pa.L/S)介质温度(℃)GW-J30-T 0.8 22 1.3x10-2400010-5~1.3x10-2<1.3x10-6-25~+80GW-J200-T 2 38 1.3x10-126700GM型系列高真空隔膜阀GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。
采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。
焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-4介质温度(℃) -25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)安装位置任意(图一)活套法兰连接及外形尺寸型号通径(DN)ΦDΦBΦWHLn-ΦC法兰标准GM-10 10 46 36 55 75 75 4-Φ6 JB919GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070GM-40 40 100 80 100 132 150 4-Φ9 GM-5050110901001571804-Φ9(图二)快卸法兰(KF)连接及外形尺寸 型号 通径(DN) ΦD ΦB ΦW H L 法兰标准GM-10/KF 10 30 12.2 55 75 75 GB4892GM-25/KF 25 40 26.2 90 115 100 GM-40/KF 40 55 41.2 100 132 150 GM-50/KF507552.2100157180/(图三)焊接式连接及外形尺寸 型号 通径(DN) ΦD ΦW H L GM-10-H(Ⅰ) 10 19 55 75 150 GM-25H(Ⅰ) 25 32 90 115 200 GM-40H(Ⅰ) 40 45 100 132 240 GM-50H(Ⅰ)5057100157240GM-10H(Ⅱ) 10 9 55 75 150GM-25H(Ⅱ) 25 19 90 115200注:Ⅰ型为两端焊接Ⅱ型为一端焊接,另一端插入J611F活塞角座阀J611F活塞角座阀系列适用于蒸汽和气体,温度达180℃。

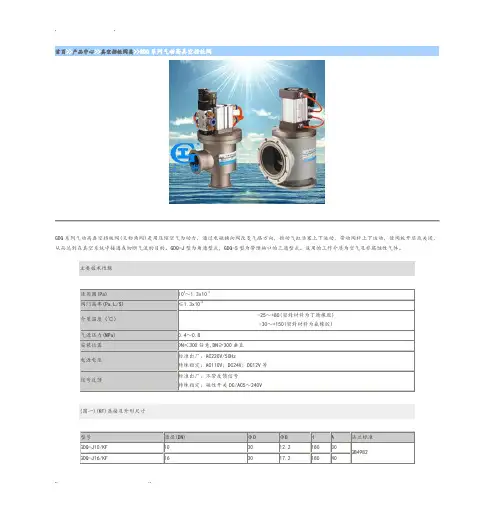

首页>>产品中心>>真空挡板阀类>>GDQ系列气动高真空挡板阀GDQ系列气动高真空挡板阀(又称角阀)是用压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。
GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用围(Pa) 105~1.3x10-4阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃)-25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)气源压力(MPa) 0.4~0.8安装位置DN<300任意,DN≥300垂直电源电压标准出厂:AC220V/50Hz特殊指定:AC110V;DC24V;DC12V等信号反馈标准出厂:不带反馈信号特殊指定:磁性开关DC/AC5~240V(图一)(KF)连接及外形尺寸型号通径(DN) ΦDΦB H A 法兰标准GDQ-J10/KF 10 30 12.2 180 30GB4982 GDQ-J16/KF 16 30 17.2 180 40((图二)活套法兰连接及外形尺寸注:其中DN400以上底部采用死法兰n-Mb。
订货须知:一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号相关产品:电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列电磁阀系列价格供用户或工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。
真空阀门一、关于真空阀门真空阀门具有下列特点:压力低于大气压,而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组:1)低真空阀门:介质压力p=760~1毫米汞柱;(1×10+5Pa~1×10+2Pa)2)中真空阀门:p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3)高真空阀门:p=1×10-4 ~1×10-7 毫米汞柱;(1×10-1Pa~1×10-5Pa)4)超高真空阀门:p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门,被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制,但这主要是对于大通径来说的。
可用的还有球形旋塞阀(球阀)、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广,因为旋塞阀需要用油润滑,使油汽可能进入真空系统,而这是不允许的。
真空阀门既可用现场手控和遥控,也可用电动、电磁传动(电磁阀)、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径(口径在10毫米以下)的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成:正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成,中间用短横线隔开,型号构成如下所示:代表产品的使用真空度范围,以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为:低真空105~10-1Pa (760~10托) 用——D;2. 代表真空度范围为:高真空105~10-4Pa (760~10-6托) 用——G;3. 代表真空度范围为:超高真空10~ 10-7Pa (760 ~10-9托) 用——C;代表阀板结构形式或产品职能类别,以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如:C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀;代表产品驱动方式,以其关键字汉语拼音第一个字母(印刷体大写)表示:S手动、D 电动、Q 气动、C 磁动、Y 液动;代表阀门通道形式,以其关键字汉语拼音第一个字母(印刷体大写)表示:Z直通阀、J 角通阀、S 三通阀;特例: 只有带充气的阀门用汉语拼音大写字母Q作代号,其它种类阀门均不用符号作代号。
选用真空阀门要考虑的因素(依据)根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。
根据传动原理有手动、气动、电动、电磁。
一般气动是电磁先导、气缸执行动作的过程,也可用手控制先导阀气缸执行动作的过程。
电动为手、电两用,当停电时可用手动进行操作。
根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
根据动密封的材料也可分金属密封和非金属密封阀门。
轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S,在轴运动过程中真空度不高,可用于要求不高的高真空条件下使用;轴封为金属波纹管密封,其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
通用真空阀门的用途电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀,安装于机械真空泵的进气口,并与泵同步开启和关闭。
一般不能用到其它地方,也就是说不能用于真空系统中作放气之用。
选用电磁真空压差阀的优点是耗电量很小,节省能源;DN≤50的阀体材质为铝合金,重量轻,体积小,阀板关闭速度快。
挡板阀用在真空管道中角通和三通的地方。
驱动方式为手、气、电磁、电动由用户决定。
其中GDC—J型电磁高真空挡板阀为金属波纹管密封,其应用范围较广,也可当充气阀用;安装位置可任意,可反顶一个大气压,并有反馈信号输出。
插板阀用在真空度要求高或管道尺寸要求高的场合。
全通导、阀门漏率为10-7Pa.L/S,双向密封。
驱动方式手、气、电动由用户决定。
气动和电动均带信号反馈装置。
隔膜阀与球阀为直通式,并能用在正压和真空并存的场合。
驱动方式手、气、电动由用户决定。
蝶阀为直通形式,手、气、电三种驱动方式由用户决定。
手动蝶阀开启角度任意可调;智能型的气动和电动蝶阀其开启角度也任意可调。
阀门的使用条件介质为纯净空气或非腐蚀性气体。
介质温度由使用橡胶的极端温度所决定:一般丁腈橡胶-30~+80℃。
氟橡胶 -25~+150℃。

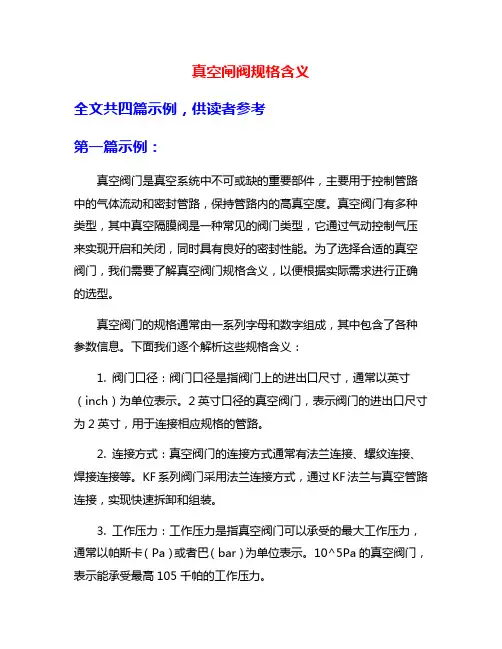

真空闸阀规格含义全文共四篇示例,供读者参考第一篇示例:真空阀门是真空系统中不可或缺的重要部件,主要用于控制管路中的气体流动和密封管路,保持管路内的高真空度。
真空阀门有多种类型,其中真空隔膜阀是一种常见的阀门类型,它通过气动控制气压来实现开启和关闭,同时具有良好的密封性能。
为了选择合适的真空阀门,我们需要了解真空阀门规格含义,以便根据实际需求进行正确的选型。
真空阀门的规格通常由一系列字母和数字组成,其中包含了各种参数信息。
下面我们逐个解析这些规格含义:1. 阀门口径:阀门口径是指阀门上的进出口尺寸,通常以英寸(inch)为单位表示。
2英寸口径的真空阀门,表示阀门的进出口尺寸为2英寸,用于连接相应规格的管路。
2. 连接方式:真空阀门的连接方式通常有法兰连接、螺纹连接、焊接连接等。
KF系列阀门采用法兰连接方式,通过KF法兰与真空管路连接,实现快速拆卸和组装。
3. 工作压力:工作压力是指真空阀门可以承受的最大工作压力,通常以帕斯卡(Pa)或者巴(bar)为单位表示。
10^5Pa的真空阀门,表示能承受最高105千帕的工作压力。
4. 密封材料:真空阀门的密封材料对于阀门的密封性能至关重要。
常见的密封材料有橡胶、氟橡胶、聚四氟乙烯等,不同的密封材料适用于不同的工况要求。
5. 控制方式:真空阀门的控制方式包括手动、气动、电动等。
手动控制方式适合小流量、低频率的场合,而气动和电动控制方式适合大流量、高频率的场合。
6. 温度范围:真空阀门需要能够适应不同温度的工作环境,因此其温度范围也是一个重要的参数。
一般来说,真空阀门的温度范围取决于密封材料和阀门的材质。
7. 泄漏率:真空阀门的泄漏率是指在关闭状态下阀门泄漏气体的速率,通常以标准气体体积流量的百分比表示。
泄漏率越低,表示阀门的密封性能越好。
真空阀门规格含义涵盖了阀门口径、连接方式、工作压力、密封材料、控制方式、温度范围和泄漏率等多个参数信息。
了解这些规格含义,有助于我们正确选择符合实际需求的真空阀门,提高系统的工作效率和安全性。

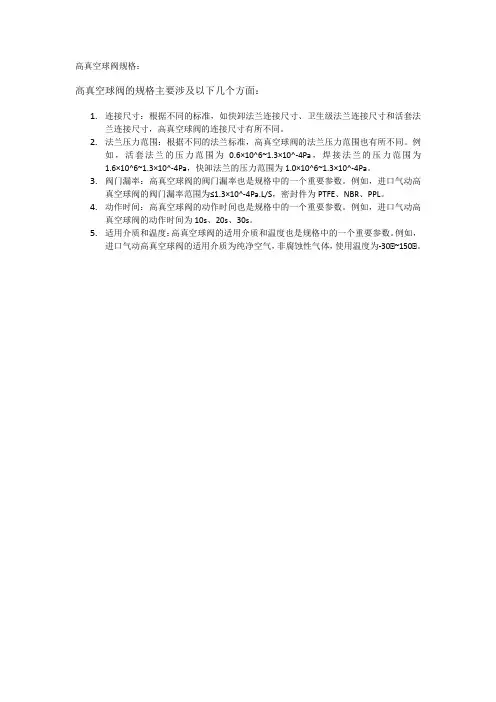

高真空球阀规格:
高真空球阀的规格主要涉及以下几个方面:
1.连接尺寸:根据不同的标准,如快卸法兰连接尺寸、卫生级法兰连接尺寸和活套法
兰连接尺寸,高真空球阀的连接尺寸有所不同。
2.法兰压力范围:根据不同的法兰标准,高真空球阀的法兰压力范围也有所不同。
例
如,活套法兰的压力范围为0.6×10^6~1.3×10^-4Pa,焊接法兰的压力范围为
1.6×10^6~1.3×10^-4Pa,快卸法兰的压力范围为1.0×10^6~1.3×10^-4Pa。
3.阀门漏率:高真空球阀的阀门漏率也是规格中的一个重要参数。
例如,进口气动高
真空球阀的阀门漏率范围为≤1.3×10^-4Pa.L/S,密封件为PTFE、NBR、PPL。
4.动作时间:高真空球阀的动作时间也是规格中的一个重要参数。
例如,进口气动高
真空球阀的动作时间为10s、20s、30s。
5.适用介质和温度:高真空球阀的适用介质和温度也是规格中的一个重要参数。
例如,
进口气动高真空球阀的适用介质为纯净空气,非腐蚀性气体,使用温度为-30℃~150℃。

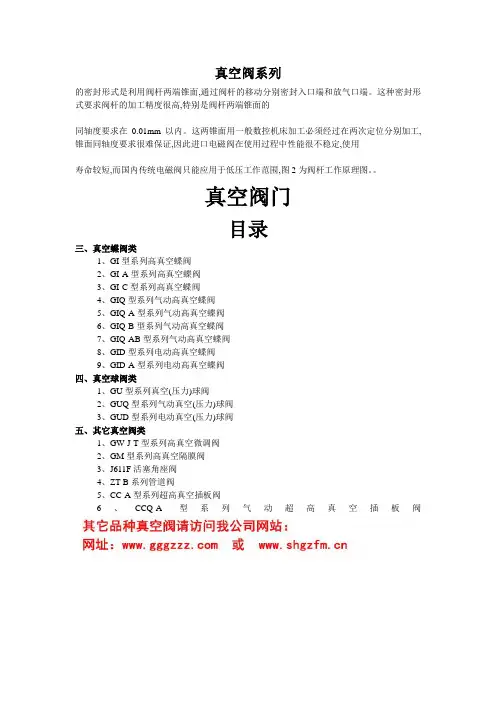

真空阀系列的密封形式是利用阀杆两端锥面,通过阀杆的移动分别密封入口端和放气口端。
这种密封形式要求阀杆的加工精度很高,特别是阀杆两端锥面的同轴度要求在0.01mm以内。
这两锥面用一般数控机床加工必须经过在两次定位分别加工,锥面同轴度要求很难保证,因此进口电磁阀在使用过程中性能很不稳定,使用寿命较短,而国内传统电磁阀只能应用于低压工作范围,图2为阀杆工作原理图。
真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃) -25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)法兰标准 JB919 安装位置任意连接及外形尺寸 型号 通径(DN) ΦD ΦB H ALn-ΦCGI-25 25 70 55 72 2282 4-Φ7GI-32 32 78 64 76 GI-40 40 82 70 80 GI-50 50 110 90 98 954-Φ9 GI-63 63 130 110 122 26132 GI-80 80 145 125 130 304-Φ12GI-100 100 170 145 142 GI-125 125 195 170 155 35170GI-150150220195178-Φ126GI-200 200 275 250 23240 234GI-250 250 330 300 27545 273GI-300 300 380 350 32455 361 8-Φ14GI-400 400 500 465 40960 420 8-Φ18注:GI-63法兰连接GB/T6070标准. GI-A型系列高真空蝶阀GI-A 型系列高真空蝶阀是用来接通或切断真空管路中的气流,阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。
高真空阀门漏率和升压率的区别众所周知,任何一种真空设备包括极高真空设备,都存在着气体通过器壁、微孔从高压力区向低压力区渗透即漏气的现象,绝对不漏的真空设备是不存在的。
所谓的“漏”,必须和设备的最大允许漏量相联系。
只要将漏气控制在设备允许的范围内,则认为是合理的、经济的。
不同的真空设备对漏气量的要求是不同的,因此最大允许漏量也不一样。
漏率和升压率是用于检测真空设备密封性的两个重要参数。
漏率是在规定条件下处于高压力(或高浓度)下的气体在单位时间内通过漏孔流向低压力端(或低浓度端)的气体量,分为动态漏率和静态漏率。
升压率是通过被抽容器与真空泵隔离后测定随时间的增加而升高的压力值来确定的,是一个静态的概念。
升压率除了气体通过焊缝、密封件、材料本体向设备内部渗透的漏率外,还包括设备内部各器件本身的吸附气体的解吸和其它物质(如油、脂)的蒸汽压。
因此两个概念是不同的,漏率包含于升压率,其值只是升压率的一部分。
实际测量过程中,往往用升压率来检测,并把升压率与被测容积相乘作为漏率。
在一定范围这种转化是允许的、可行的,但超过适用范围,会发生数值严重背离的现象,即升压率达到指标,但转化后的漏率却大得不可思议。
下面以我公司高真空气动挡板阀为例,通过计算结果来说明漏率和升压率的差异,指出主要影响因素,并推而广之。
1、阀门参数表1给出了GDQ-J系列阀门各参数的统计结果。
为便于观察各参数的变化趋势,同时给出了变化趋势图(见图1)。
从曲线可看出,阀门密封圈总长和焊缝总长的增幅远小于阀门内表面积和容积的增长。
表1阀门参数表图1阀门参数变化曲线2、漏率计算本文论及的漏率主要包括大气通过密封圈和焊缝向真空侧的漏气量,没有把气体通过阀体材料渗入阀体内部的气体计算在内。
2.1、密封圈的漏率计算漏率计算以Roth关于单橡胶密封圈的密封过程基本方程为准。
式中C———气体从环形密封界面流过的总流导F———密封过程橡胶圈所受到的压紧力q———漏率T———以绝对温标表示的气体温度M———气体分子的分子量R0———环形密封界面的外径R1———环形密封界面的内径A———密封表面等边角锥的峰谷高度值L———环形界面的总长度w———橡胶圈表面接触宽度R———密封系数,与密封材料有关的常数Cr———橡胶圈的压缩比E———橡胶材料的杨氏模量ΔP———密封界面两侧的压力差不失一般性,计算结果满足下列前提:大气为标态环境(压力1. 013×105Pa、温度293K、相对湿度65%);密封材料为丁腈的“O”形圈;密封圈内径在10~300mm,压缩比取0.25,内径在300~1200mm,压缩比取0.3;密封面粗糙度为Ra1.6;计算值为密封圈对空气的漏率。
文件No.XL-OMY0003高真空L型阀XLH系列安全注意事项‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 21.使用注意事项1 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 4 (设计注意事项 , 选型 , 安装 , 配管 , 维修保养)2. 使用注意事项2 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 6 (维修零部件)3.产品规格‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 7 4. 构造·外形尺寸‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 8 5.保证期限和保证范围‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 9 6. 零部件更换要领‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐10安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品,预先防止对您和他人造成危害和伤害而制定的。
这些注意事项,按照危害和伤害的大小及紧急程度分为“注意”“警告”“危险”三个等级。
无论哪个等级都是与安全相关的重要内容,所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外,这些内容也请务必遵守。*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置(第1部:一般要求事項)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时,有人员受伤的风险,以及物品损坏的风险。警告误操作时,有人员受到重大伤害甚至死亡的风险。
超高真空插板阀:隔绝、密封、控制
超高真空插板阀是一种非常重要的阀门,在许多科研、工业和医
疗领域都得到广泛应用。
这种阀门的主要作用是隔离和控制超高真空
环境下的气体流动。
插板阀的原理与一般的阀门基本相同,但是在超高真空环境下,
其运作原理和要求都有了很大变化,因为此时的空气压力非常之小,
阀门本身需要达到更高的密封性。
超高真空插板阀是通过插板的旋转或升降来控制气体的流动,从
而实现隔离和控制的目的。
插板阀的核心是插板,插板可以分为平面
插板、球形插板和锥形插板,不同的插板形式适用于各自的操作需要。
在超高真空环境下,插板要求表面非常平整,这通常需要通过抛光和
经过特殊处理来实现。
超高真空插板阀的一个重要的特点是其密封性能,其密封性能可
分为静密封和动密封两种,其中静密封是指固定结构的密封,而动密
封是指插板与阀体之间的密封性。
超高真空插板阀的动密封通常采用
活塞密封或圆锥水密封,通过这种方式实现高效的密封控制,确保气
体不会泄漏。
总之,超高真空插板阀是现代高科技产业中无处不在的关键零部件,它的密封、隔离和控制功能的优异性能是其重要的优势,为超高
真空环境下的气体流动提供了有效的保障。
高真空闸阀插板阀系列安全操作及保养规程1. 引言本文档旨在提供高真空闸阀插板阀系列的安全操作及保养规程,以确保设备的正常运行和使用寿命。
本规程适用于所有使用高真空闸阀插板阀的操作人员和维护人员。
2. 安全操作为了确保人员的安全和设备的正常运行,请遵循以下安全操作指南:2.1 准备工作1.在操作前,确保操作人员已经接受相关的安全培训,并熟悉高真空闸阀插板阀的操作原理和功能。
2.穿戴必要的个人防护装备,如安全帽、护目镜、防护手套等。
3.检查设备和工作区域,确保没有异常情况和危险物品。
2.2 操作步骤1.操作人员应按照设备操作说明书正确启动高真空闸阀插板阀,并注意观察设备运行情况。
2.在操作过程中,严禁操作人员离开操作岗位,必要时可以设置警示标志和安全隔离措施。
3.如果发现设备运行异常或出现故障,应及时停机并报告相关人员进行维修。
2.3 关闭设备1.在停机前,操作人员应按照设备操作说明书正确关闭高真空闸阀插板阀。
2.需要注意的是,在关闭设备前,要先断开所有与设备相关的电源和气源,并确保设备完全停止运行。
3.关闭设备后,操作人员应及时清理设备和工作区域,保持整洁。
3. 保养规程高真空闸阀插板阀的保养对于设备的长期稳定运行非常重要。
以下是保养规程的相关指南:3.1 定期检查1.定期检查高真空闸阀插板阀的外观和连接部位,确保无任何损坏或泄漏现象。
2.检查阀体和阀门的密封性能,如有损坏或磨损现象应及时更换。
3.检查阀杆和活塞的运行情况,确保顺畅运转,如有异常请及时清理和维修。
3.2 润滑保养1.根据设备的使用频率和工作环境,定期对高真空闸阀插板阀的润滑部位进行润滑,以减少磨损和摩擦。
2.使用合适的润滑油脂,并按照设备操作说明书的要求进行润滑。
3.3 清洁和防锈1.定期清洁高真空闸阀插板阀的内部和外部,避免灰尘和污垢对设备的影响。
2.使用适当的清洁剂和工具,清洁表面和内部的沉积物,并使用干净的布进行擦拭。
3.对于不常用或长期停用的设备,需要采取防锈措施,如涂抹防锈剂或包裹防锈膜。
低真空高真空阀门标准
一、阀门材料
1.1 阀门壳体应采用耐腐蚀、耐磨损、高强度的材料制成,如不锈钢、铸钢、铝合金等。
1.2 阀门密封材料应具有耐高温、耐腐蚀、耐磨损的特性,如陶瓷、石墨、金属等。
二、阀门结构
2.1 阀门应具有完整的关闭件和阀座,可以保证密封性能。
2.2 阀门应有足够的强度和刚度,能够承受管道的负荷和压力。
2.3 阀门结构应简单,易于安装和维护。
三、阀门性能
3.1 阀门应具有良好的密封性能,在低真空高真空条件下能够保持密封。
3.2 阀门应具有良好的耐腐蚀性能,能够抵抗管道中的腐蚀性介质。
3.3 阀门应具有良好的耐磨损性能,能够抵抗管道中的颗粒物冲击。
3.4 阀门应具有良好的耐高温性能,能够在高温环境下工作。
四、阀门测试
4.1 阀门应按照相关标准进行测试,确保其性能符合要求。
4.2 阀门测试应包括以下内容:密封性能测试、耐腐蚀性能测试、耐磨损性能测试、耐高温性能测试等。
4.3 阀门测试应在低真空高真空条件下进行,以验证其在不同环境下的性能表现。
高真空挡板阀工作原理高真空挡板阀是一种用于控制气体流动的关键设备,其工作原理基于挡板的开闭运动。
挡板阀由阀体、挡板和执行器组成,通过执行器控制挡板的运动,从而实现对气体流动的控制。
高真空挡板阀的工作原理可以简单描述为以下几个步骤:首先,执行器接收控制信号,根据信号的指令,通过电动机或气动装置驱动挡板的开闭运动。
挡板在关闭状态时,紧密贴合在阀体上,形成气密密封;而在打开状态时,挡板与阀体之间形成一定的间隙,允许气体通过。
在挡板阀的工作过程中,挡板的运动是关键。
在关闭状态下,挡板与阀座紧密贴合,通过密封面之间的卡口密封来阻止气体泄漏。
当执行器接收到打开指令时,它会通过电动机或气动装置将挡板推向打开位置。
在打开过程中,挡板与阀座之间的卡口密封被打破,从而允许气体通过阀体。
当执行器接收到关闭指令后,挡板会被驱动回到关闭位置,重新与阀座贴合,实现气密密封。
高真空挡板阀的工作原理需要考虑几个关键因素。
首先,挡板与阀座之间的密封面需要具备良好的密封性能,以防止气体泄漏。
其次,挡板的运动必须平稳可靠,以确保阀门的开闭过程不会产生震动或卡死现象。
此外,挡板阀还需要具备良好的耐腐蚀性能和抗高温性能,以适应不同工况下的使用需求。
高真空挡板阀的应用范围广泛,包括化工、石油、冶金、电力等行业。
它可以用于控制气体的流量大小、流向和压力,从而满足生产过程中对气体的精确控制要求。
例如,在化工生产中,高真空挡板阀可以用于调节反应器内的气体流量,以控制反应的进程和产物质量。
在石油工业中,它可以用于控制油气管道中的气体流量和压力,确保管道的安全运行。
高真空挡板阀是一种重要的气体控制设备,其工作原理基于挡板的开闭运动。
它通过执行器驱动挡板的运动,实现对气体流动的控制。
挡板阀具有密封性能好、运动平稳可靠等特点,广泛应用于各个行业。
在实际应用中,需要根据不同工况选择适合的挡板阀,并注意其维护和保养,以确保其正常工作和使用寿命。
气动高真空蝶阀原理一、引言在工业领域,高真空技术的应用越来越广泛。
而气动高真空蝶阀作为一种重要的控制阀门,在各种高真空系统中发挥着关键的作用。
本文将对气动高真空蝶阀的原理进行深入探讨。
二、蝶阀的基本结构气动高真空蝶阀是一种利用蝶板做成的阀门,通过旋转蝶板来实现对流体的控制。
其基本结构由以下组成部分组成:2.1 蝶板蝶板是气动高真空蝶阀的关键组件,通常由金属或聚合物材料制成。
蝶板的设计通常采用圆盘形状,中间有一个用于控制流体通道的孔。
2.2 阀体阀体是蝶阀的外壳,通常由金属材料制成,具有良好的密封性能。
阀体内部设置有进出口口,以及与蝶板相匹配的阀座。
2.3 阀杆阀杆是连接蝶板和执行器的部分,通过阀杆的旋转来实现蝶板的控制。
2.4 密封结构蝶阀的密封结构主要包括阀座密封和蝶板密封。
阀座密封通常采用弹性材料(如橡胶)制成,能够与蝶板完全贴合以实现流体的完全切断。
蝶板密封通常采用金属密封,具有较高的密封性能。
三、气动高真空蝶阀的工作原理气动高真空蝶阀通过气动执行器控制蝶板的开启和关闭。
具体工作过程如下:3.1 蝶板的关闭状态当气动执行器处于关闭状态时,阀杆将蝶板旋转到关闭位置,使阀座和蝶板完全贴合,实现流体的切断。
3.2 蝶板的开启状态当气动执行器接收到控制信号后,通过气压将阀杆旋转,使蝶板逐渐打开。
在蝶板的运动过程中,流体可以通过蝶板的流道,实现流量的控制。
3.3 蝶板的调节状态气动高真空蝶阀可以通过对气压的控制,实现蝶板的部分开启,从而调节流量大小。
通过调节气压的大小,可以灵活地控制流体的流量。
四、气动高真空蝶阀的优点气动高真空蝶阀相比其他类型的阀门具有以下优点:4.1 结构简单气动高真空蝶阀的结构相对简单,不需要复杂的传动装置,更加紧凑,方便安装和维护。
4.2 快速响应气动高真空蝶阀的气动执行器具有响应速度快的优点,能够快速实现对流体的控制。
4.3 调节范围广气动高真空蝶阀通过调节气压的大小,可以实现蝶板的部分开启,从而灵活地调节流体的流量大小。
真空阀定义介绍真空阀是一种用于控制和调节真空系统中压力的装置。
它通过打开或关闭阀门来控制气体的进出,从而实现对真空度的精确控制。
真空阀广泛应用于各种真空系统中,包括科研实验、工业生产和航天航空等领域。
真空阀的分类机械真空阀机械真空阀是最常见的一种真空阀。
它通过机械装置控制阀门的开闭,实现对气体流动的控制。
机械真空阀的优点是结构简单、操作方便,并且能够在较宽的压力范围内工作。
但是,由于机械部件的磨损和气密性的限制,机械真空阀的使用寿命较短。
电磁真空阀电磁真空阀是利用电磁力控制阀门开关的一种真空阀。
它通过电磁铁产生的磁场吸引阀门,使其打开或关闭。
电磁真空阀具有响应速度快、耐用性好的优点,适用于需要频繁开闭的场合。
但是,电磁真空阀的压力范围较窄,一般不适用于高真空系统。
气动真空阀气动真空阀是利用气体压力驱动阀门的一种真空阀。
它通过控制气压的变化来控制阀门的开闭。
气动真空阀具有响应速度快、可靠性高的优点,适用于高真空系统和涉及有毒气体或易燃气体的场合。
但是,由于气动系统的复杂性,气动真空阀的安装和维护成本较高。
真空阀的工作原理真空阀的工作原理主要包括控制阀门的开闭和保持气密性两个方面。
控制阀门的开闭真空阀通过改变阀门的开闭程度来控制气体的流动。
当阀门完全关闭时,气体无法通过阀门进入或离开系统。
当阀门完全打开时,气体可以自由地流动。
通过控制阀门的开闭程度,可以调节气体的流量和压力。
保持气密性真空阀在关闭状态下需要保持气密性,以防止气体泄漏。
在设计和制造真空阀时,需要考虑阀门和密封件的材料和尺寸,以确保其气密性。
另外,真空阀还需要经过严格的测试和检验,以确保其在使用过程中不会出现漏气现象。
真空阀的应用领域真空阀广泛应用于各种真空系统中,以下是几个常见的应用领域:1.科研实验:在科学实验中,常需要在真空环境下进行,真空阀可以控制气体流动,调节实验室中的真空度。
2.工业生产:在许多工业生产过程中,需要控制气体流动和压力,真空阀可以有效地控制和调节真空度,保证生产过程的质量和稳定性。
