螺纹旋向判断方法

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等1）. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

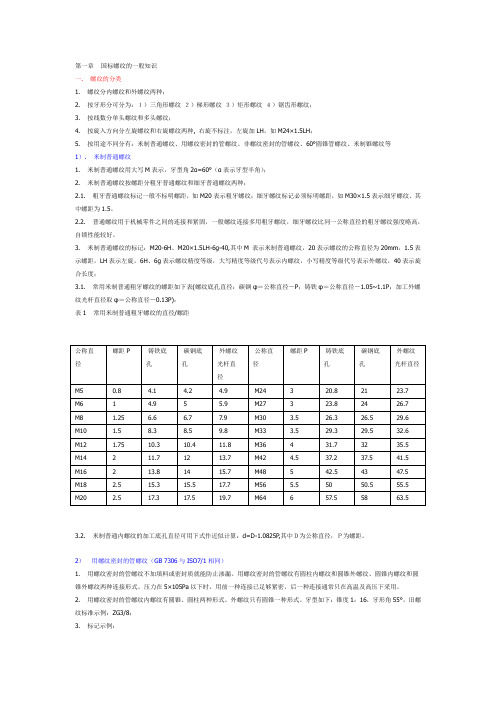

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

2）用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

内螺纹旋向的判断方法1. 引言1.1 什么是内螺纹旋向内螺纹旋向是指内螺纹螺纹轴线所形成的旋转方向。

在实际工程中，内螺纹旋向的判断对于螺纹连接的装配和拆卸具有重要意义。

正确判断内螺纹旋向可以避免螺纹连接时的错配和损坏，确保装配的质量和可靠性。

内螺纹旋向通常分为右旋和左旋两种情况，根据不同的应用需求和材料特性选择合适的旋向是至关重要的。

在实际操作中，需要根据内螺纹的特征和具体情况来判断其旋向。

目前有多种方法可以用于判断内螺纹的旋向，如直接观察法、顺时针旋转法、左手定则法等。

这些方法在实际工程中都有各自的应用场景和优缺点，需要根据具体情况选择合适的判断方法。

正确判断内螺纹旋向可以提高工作效率，减少错误发生的概率，保障工程质量和安全性。

在实际操作中，需要结合不同的判断方法和实际情况，灵活运用，确保准确判断内螺纹的旋向。

1.2 内螺纹旋向的重要性内螺纹旋向的重要性在实际生产中至关重要。

正确判断内螺纹的旋向可以确保螺纹的装配与拆卸顺利进行，避免因旋向错误导致的不必要的损失和延误。

在机械设备的安装和维护中，内螺纹往往用于连接各种零部件，如果内螺纹的旋向错误，可能会导致零部件的松动或者无法拆卸，从而影响设备的正常运行。

在制造领域中，正确判断内螺纹的旋向可以提高生产效率，减少因错误安装而导致的重新加工和损失。

掌握内螺纹旋向的判断方法对于保障设备安全运行，提高生产效率具有重要意义。

通过有效的判断方法和实际操作经验的积累，可以有效提高内螺纹旋向判断的准确性和效率，为工程师和操作人员在实际生产中提供有力支持。

2. 正文2.1 直接观察法判断内螺纹旋向直接观察法是一种简单直观的方法，通过直接观察内螺纹的结构特征来判断其旋向。

在使用该方法时，需要注意以下几点：观察螺纹的外形。

通常情况下，内螺纹的螺纹是向左旋转的，即逆时针旋转。

这是由于螺栓或螺母的螺纹在装配时需要顺时针旋转以实现紧固的目的。

可以通过直接比较内螺纹和外螺纹的旋向来确定内螺纹的旋向。

螺纹反扣表示方法螺纹反扣是机械设计中常用的一种连接方式，其表示方法对于机械设计师和工程师来说至关重要。

本文将详细介绍螺纹反扣的表示方法，帮助读者更好地理解和应用。

一、螺纹反扣的基本概念螺纹反扣，又称反向螺纹或左旋螺纹，是一种螺纹方向与常规右旋螺纹相反的螺纹连接方式。

在机械设计中，螺纹反扣常用于需要防止松脱的场合，如航空航天、汽车制造等领域。

二、螺纹反扣的表示方法1.符号表示法螺纹反扣的符号表示法在国际上具有统一的标准。

通常用“M”或“G”表示螺纹的公称直径，紧接着用“×”表示乘号，后面跟上一个数字表示螺纹的螺距。

在符号后面加上“-LH”表示左旋螺纹，即螺纹反扣。

例如：- M20×2-LH 表示公称直径为20mm，螺距为2mm的左旋螺纹。

- G1/2-LH 表示公称直径为1/2英寸的左旋螺纹。

2.图形表示法螺纹反扣的图形表示法是通过绘制螺纹的展开图来表示。

在展开图中，左旋螺纹的螺纹线呈斜向左下方排列。

此外，在图形的右上角会标注相应的尺寸和螺距。

3.描述表示法描述表示法是通过文字描述来表示螺纹反扣。

通常包括螺纹的公称直径、螺距、旋向（左旋）等信息。

例如：- 公称直径为20mm，螺距为2mm的左旋螺纹。

- 直径为1英寸，旋向为左旋的螺纹。

三、总结螺纹反扣的表示方法主要包括符号表示法、图形表示法和描述表示法。

在实际应用中，根据需要选择合适的表示方法，以便于理解和沟通。

了解和掌握螺纹反扣的表示方法，对于机械设计师和工程师来说具有重要意义。

需要注意的是，不同国家和地区的螺纹标准可能有所不同，因此在实际应用中，需参照相应的国家标准或行业标准进行设计。

课时教案
一、概念引入
利用丝杆和螺母组成螺旋副来实现传动，工作平稳、承载能力强。

二、讲授新课
1、单动螺旋传动
（1）螺母固定不动
（2）螺杆固定不动
2、双动螺旋传动
3、普通螺旋传动的运动方向的判定
（1）左旋螺纹用左手判断，右旋用右手
判断
（2）弯曲四指，其指向与螺杆或螺母回转方向相同。

（3）大拇指与螺杆轴线方向一致（4）单动，大拇指指向即为螺杆或螺母运动方向；双动，与大拇指方向相反。

4、普通螺旋传动直线移动距离计算
L=NPh
L：螺杆移动距离mm
N：回转周数
Ph：螺纹导程mm
5、差动螺旋传动的种类
（1）旋向相同的差动螺旋传动
（2）旋向相反的差动螺旋传动
（3）差动螺旋传动的螺母移动距离计算
6、滚珠螺旋传动
优点：摩擦阻力小、磨损小、传动效率高、传动平稳、运动灵敏
备注栏可供中青年教师提升教学能力选用，如设计意图、对应教法。

螺纹旋向与转动方向的关系
螺纹是一种常见的机械连接方式，在工业制造、机械加工等领域广泛应用。

螺纹的旋向与转动方向密切相关，下面介绍一下它们之间的关系。

螺纹的旋向分为左旋和右旋两种，通常用字母L和R表示。

螺纹的旋向是指在螺纹轴线上，螺旋线的旋转方向。

右旋螺纹是指顺着螺纹轴线看，螺旋线从上往下旋转，而左旋螺纹则相反。

螺纹的转动方向是指旋转螺纹时，螺纹相对于旋转方向的移动方向。

例如，右旋螺纹在顺时针方向旋转时，螺纹会向右移动，而左旋螺纹则相反。

在机械连接中，螺纹通常是用来固定两个物体的。

在紧固时，旋转方向和旋向必须匹配，否则可能导致螺纹松动或损坏。

例如，右旋螺纹需要用顺时针方向旋转来固定物体，而左旋螺纹则需要用逆时针方向旋转来固定物体。

在实际应用中，螺纹的旋向和转动方向的选择也要考虑到其他因素，如载荷大小、工作环境等。

选择合适的螺纹旋向和转动方向可以确保螺纹连接的稳定性和可靠性。

- 1 -。

1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。

）、公称直径、小径、线数、螺距和导程、旋向。

（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。

螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。

凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。

不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。

2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。

在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。

2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。

3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。

4、螺纹不可见时所有图线用虚线绘制。

5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。

6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。

螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。

螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。

螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。

连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。
