桥架弯通三通

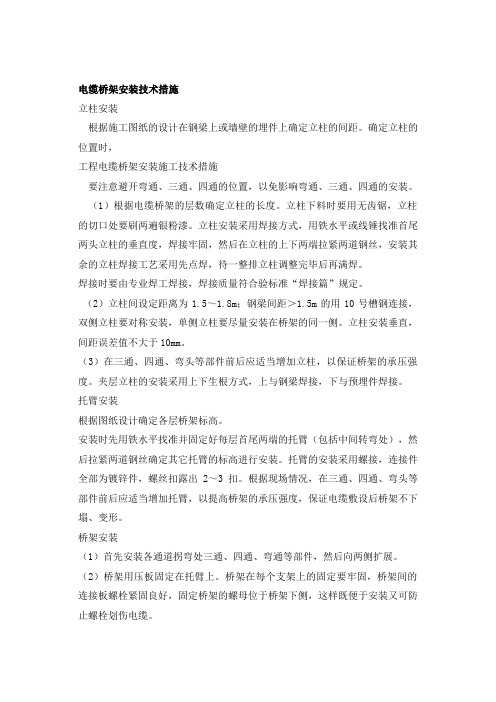

电缆桥架安装技术措施立柱安装根据施工图纸的设计在钢梁上或墙壁的埋件上确定立柱的间距。

确定立柱的位置时，工程电缆桥架安装施工技术措施要注意避开弯通、三通、四通的位置，以免影响弯通、三通、四通的安装。

（1）根据电缆桥架的层数确定立柱的长度。

立柱下料时要用无齿锯，立柱的切口处要刷两遍银粉漆。

立柱安装采用焊接方式，用铁水平或线锤找准首尾两头立柱的垂直度，焊接牢固，然后在立柱的上下两端拉紧两道钢丝，安装其余的立柱焊接工艺采用先点焊，待一整排立柱调整完毕后再满焊。

焊接时要由专业焊工焊接，焊接质量符合验标准“焊接篇”规定。

（2）立柱间设定距离为1.5～1.8m；钢梁间距＞1.5m的用10号槽钢连接，双侧立柱要对称安装，单侧立柱要尽量安装在桥架的同一侧。

立柱安装垂直，间距误差值不大于10mm。

（3）在三通、四通、弯头等部件前后应适当增加立柱，以保证桥架的承压强度。

夹层立柱的安装采用上下生根方式，上与钢梁焊接，下与预埋件焊接。

托臂安装根据图纸设计确定各层桥架标高。

安装时先用铁水平找准并固定好每层首尾两端的托臂（包括中间转弯处），然后拉紧两道钢丝确定其它托臂的标高进行安装。

托臂的安装采用螺接，连接件全部为镀锌件，螺丝扣露出2～3扣。

根据现场情况，在三通、四通、弯头等部件前后应适当增加托臂，以提高桥架的承压强度，保证电缆敷设后桥架不下塌、变形。

桥架安装（1）首先安装各通道拐弯处三通、四通、弯通等部件，然后向两侧扩展。

（2）桥架用压板固定在托臂上。

桥架在每个支架上的固定要牢固，桥架间的连接板螺栓紧固良好，固定桥架的螺母位于桥架下侧，这样既便于安装又可防止螺栓划伤电缆。

（3）电缆桥架转弯处的弯转半径不小于该桥架上的电缆最小允许弯曲半径的最大者。

（4）桥架的水平横档在同一水平线上，其高度偏差每米小于2mm，总长小于10mm 桥架沿其走向左右偏差每米小于2mm，总长小于10mm。

（5）桥架必须按设计要求良好接地。

（6）电缆桥架安装过程中，尽量减少现场制作异型桥架。

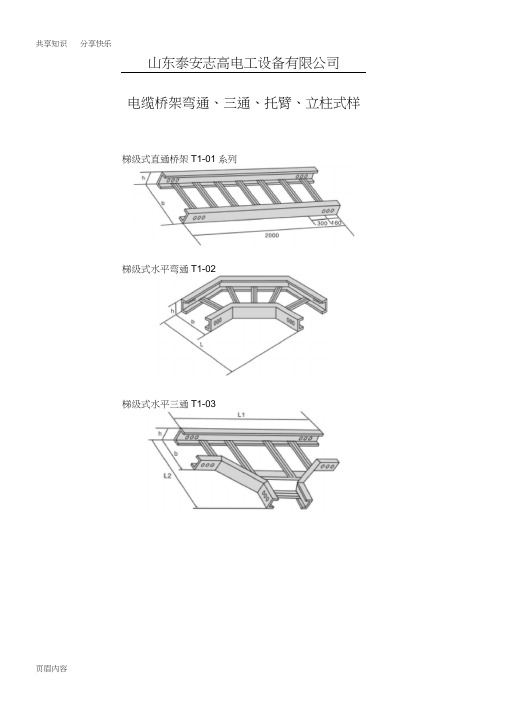

山东泰安志高电工设备有限公司
电缆桥架弯通、三通、托臂、立柱式样梯级式直通桥架T1-01系列
梯级式水平弯通T1-02
梯级式水平三通T1-03
梯级式水平四通T1-04
梯级式垂直下弯通T1-05A
梯级式垂直上弯通T1-05B
托盘式垂直转动弯通P-05C
P-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01 托盘式水平弯通P-02 托盘式水平三通P-03 托盘式水平四通P-04
托盘式垂直下弯通P-05A 托盘式垂直上弯通P-05 水平等径弯头 C-2A
垂直等径下弯通 C-2C 垂直等径左下弯通 C-2D
垂直等径左上弯通 C-2F 垂直等径右上弯通 C-2G
水平等径三通 C-3A 上垂直等径三通 C-3B 下垂直等径三通 C-3C
上边垂直等径三通 C-3D 下边垂直等径三通 C-3E 上角垂直等径三通C-3F
下角垂直等径三通 C-3G 上平异型接头（二）C-5B 下平异型接头（一）C-5C 下平异型接头（二）C-5D
水平等径四通 C-4A
上垂直等径四通 C-4B
DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型梯级式大跨距电缆桥架（B型）
DJ型托盘式大跨距电缆桥架（B型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ
工字型钢立柱 H-01A
H-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

梯级式水平弯通T1-02梯级式水平三通T1-03梯级式水平四通T1-04梯级式垂直下弯通T1-05A梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平弯通P-02托盘式水平三通P-03托盘式水平四通P-04托盘式垂直下弯通P-05A 托盘式垂直上弯通P-05水平等径弯头 C-2A 垂直等径上弯通 C-2B 垂直等径下弯通 C-2C垂直等径左下弯通 C-2D 垂直等径右下弯通 C-2E垂直等径左上弯通 C-2F 垂直等径右上弯通 C-2G水平等径三通 C-3A 上垂直等径三通 C-3B 下垂直等径三通 C-3C上边垂直等径三通 C-3D 下边垂直等径三通 C-3E上角垂直等径三通C-3F 下角垂直等径三通 C-3G上平异型接头（一）C-5A 上平异型接头（二）C-5B 下平异型接头（一）C-5C下平异型接头（二）C-5D 水平等径四通 C-4A上垂直等径四通 C-4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型梯级式大跨距电缆桥架（B型）DJ型托盘式大跨距电缆桥架（B型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H-01BH-01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为TB-03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H-01CH-01C槽型钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。

角钢立柱 H-01DH-01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-03。

共享知识分享快乐
山东泰安志高电工设备有限公司
电缆桥架弯通、三通、托臂、立柱式样
梯级式直通桥架T1-01系列
梯级式水平弯通T1-02
梯级式水平三通T1-03
梯级式水平四通T1-04
梯级式垂直下弯通T1-05A
梯级式垂直上弯通T1-05B
托盘式垂直转动弯通P-05C
P-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90
度。

托盘式直通桥架P-01
托盘式水平弯通P-02
托盘式水平三通P-03
托盘式水平四通P-04
托盘式垂直下弯通P-05A
托盘式垂直上弯通P-05水平等径弯头C-2A
垂直等径上弯通C-2B
垂直等径下弯通C-2C
垂直等径左下弯通C-2D
垂直等径右下弯通C-2E
垂直等径左上弯通C-2F 垂直等径右上弯通C-2G
水平等径三通C-3A 上垂直等径三通C-3B 下垂直等径三通C-3C
上边垂直等径三通C-3D 下边垂直等径三通C-3E 上角垂直等径三通C-3F
Li
下角垂直等径三通C-3G F平异型接头（二）C-5D F平异型接头（一）C-5C
水平等径四通C-4A
上垂直等径四通C-4B
DJ型托盘式大跨距电缆桥架（A型）
DJ型槽式大跨距电缆桥架（A型）
DJ型梯级式大跨距电缆桥架（B型）
DJ型托盘式大跨距电缆桥架（B型）DJ型槽式大跨距电缆桥架（B型）工字型钢立柱H-01A
I 牧vpe I 虧Ell
H-01A工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

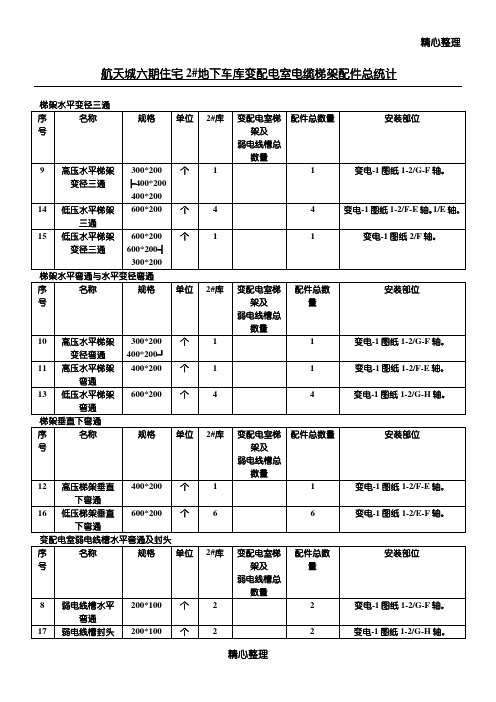

精心整理航天城六期住宅2#地下车库变配电室电缆梯架配件总统计变配电室弱电线槽水平弯通及封头航天城六期住宅24-28#楼及地下车库弱电线槽配件总统计强电水平弯通序号名称规格单位2#库24-25#楼26-28#楼总数量安装部位46 强电水平三通500*200 个 2 3 5 电施-3图纸配电间内49 强电水平三通200*100 个 4 6 10 电施-3图纸18-20/C轴、12-13/C轴。

强电垂直下弯通强电垂直上弯通序号名称规格单位1#库2#库总数量安装部位23 强电垂直上弯通100*70 个 4 8 12 风机控制箱上部25 强电垂直下弯通300*150 个 1 1 2 电施-4图纸7-8/E轴，电施-14图纸1-2/P轴（电洽02增加）41 强电垂直上弯通200*100 个 1 1 电施-16图纸S1柜上部42 强电垂直上弯通100*70 个 1 1 电施-16图纸Z1柜上部44 强电垂直上弯通（盖1侧固定，连接片在固定侧）300*200 个 2 2 电施-16图纸2/F轴71 强电垂直下弯通300*200 个 1 1 电施-16图纸AL-B2-1箱上部72 强电垂直下弯通250*100 个 1 1 电施-16图纸AL-B2-2箱上部水平下返弯通`45 强电水平下返弯通下返30CM300*200h1:300mm个 1 1 电施-16图纸2/D轴水平伸缩节序号名称规格单位1#库2#库总数量安装部位26 强电水平伸缩节100*70 个 2 4 6 5轴处30 强电线槽封头100*70 个 2 2 4 各线槽终端头序号名称规格单位2#库24-25#楼26-28#楼总数量安装部位48 强电水平伸缩节200*100 个 2 3 5 电施-3图纸伸缩缝上边垂直等径三通强电垂直左上弯通强电垂直右上弯通强电水平下返对接漏斗水平对接漏斗强电水平变径下垂直漏斗垂直变径四通消防水平变径四通消防水平伸缩节注：1、主楼弱电150*100均见图纸会审，原100*100。

梯级式直通桥架T1-01系列梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平四通P-04托盘式垂直下弯通P-05A托盘式垂直上弯通P-05水平等径弯头 C-2A垂直等径左下弯通 C-2D垂直等径右下弯通 C-2E垂直等径左上弯通 C-2F垂直等径右上弯通 C-2G水平等径三通 C-3A上垂直等径三通 C-3B下垂直等径三通 C-3C上边垂直等径三通 C-3D下边垂直等径三通 C-3E上角垂直等径三通C-3F下角垂直等径三通 C-3G上平异型接头（一）C-5A上平异型接头（二）C-5B下平异型接头（一）C-5C下平异型接头（二）C-5D水平等径四通 C-4A上垂直等径四通 C-4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H-01BH-01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为TB-03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H-01CH-01C槽型钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。

角钢立柱 H-01DH-01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-03。

异型立柱 H-01EH-01E角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-02。

底座连接螺栓M12托臂 TB-01ATB-01A 托臂为H-01A 工字钢立柱配套使用，它可以自由升降，与工字钢配合时可以双边或单边敷.托臂 TB-01BTB-01B 托臂一般用膨胀螺栓与墙壁等直接安装或钢制品焊接。

山东泰安志高电工设备有限公司电缆桥架弯通、三通、托臂、立柱式样梯级式直通桥架T1-01系列梯级式水平弯通T1-02梯级式水平三通T1-03梯级式水平四通T1-04梯级式垂直下弯通T1-05A梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平弯通P-02托盘式水平三通P-03托盘式水平四通P-04托盘式垂直下弯通P-05A托盘式垂直上弯通P-05水平等径弯头C-2A垂直等径上弯通C-2B垂直等径下弯通C-2C垂直等径左下弯通C-2D垂直等径右下弯通C-2E垂直等径左上弯通C-2F垂直等径右上弯通C-2G水平等径三通C-3A上垂直等径三通C-3B下垂直等径三通C-3C上边垂直等径三通C-3D下边垂直等径三通C-3E上角垂直等径三通C-3F下角垂直等径三通C-3G上平异型接头（二）C-5B下平异型接头（一）C-5C下平异型接头（二）C-5D 水平等径四通C-4A上垂直等径四通C-4BDJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型梯级式大跨距电缆桥架（B型）DJ型托盘式大跨距电缆桥架（B型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架YDJ工字型钢立柱H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

桥架配比
一、1米桥架配M8螺丝6套，连接片1个；
二、1个弯通（水平弯通、垂直弯通、大小头）配M8螺丝12套，连接片2个；
三、1个三通（含异型三通）配M8螺丝18套，连接片3个；
四、1个四通（含异型四通）配M8螺丝24套，连接片4个。

龙骨配比
一、铝扣板龙骨配比（每平方配置）
1、主龙骨配1米；
2、吊杆、膨胀螺丝、主吊、横穿螺丝各1套；
3、三角龙骨1.8—2米；
4、三角吊卡2—3个。

二、高晶板龙骨配比（每平方配置）
1、主龙骨配1米；
2、吊杆、膨胀螺丝、主吊、横穿螺丝各1套；
3、T型龙骨1.62米；
4、副龙骨1.62米；
5、边角0.6米
6、吊卡2个。

三、石膏板、硅酸钙板龙骨配比（每平方配置）
1、主龙骨配1米；
2、吊杆、膨胀螺丝、主吊、横穿螺丝各1套；
3、副龙骨3米；
4、次吊3个。

桥架“大三通”设计及应用
1、成果简介
在建筑安装工程中，当有多条在同一水平面敷设的桥架需要在同一位置安装水平三通或水平四通时，传统做法需分别将这几条桥架翻弯，以使它们处于不同的水平面上，然后分别对每条桥架安装水平三通或水平四通，最后再将每条桥架翻下弯或翻上弯以使它们继续能
2 详细内容
2.1 技术原理及操作方法
要解决以上问题，传统的施工做法有以下三种：
架数量繁多，亦增加电缆敷设工程量及施工难度，使得施工进度无法保证，人工费成本因此处大大提高，净高占用太多等。

本成果结合BIM 技术，在管线综合排布方案确定后，控制好桥各趟桥架尺寸规格和间距，从而联系生产厂家预制加工桥架“大三通”（或四通）来实现各趟桥架三通（四通）的分线功能。

（类似分集水器原理）
桥架综合排布方案确定后即可定制“大三通”
特别注意，为防止电磁干扰，本技术适用于同为强电或同为弱电桥架分线时适用，若出现强弱电并行敷设在同一位置，应分别设置“大三通” 2.2 成果使用范围
适用于民用建筑中综合管线密集部位（多趟桥架并行敷设时），尤其结合BIM 技术辅助深化设计使用效果更佳。

3 效益分析及应用情况
3.1 效益分析
采用本技术有效提高了建筑净高，减少了弯头、电缆、支吊架等材料用量，降低了安装人工成本，缩短施工周期，布局合理，成品美观，综合效益极其显著！
3.2 应用实例情况
此“大三通”技术已在宝鸡国金中心项目地下室综合管线施工中全面应用，得到了业主、监理及作业班组的一致认可及推崇。
