2016年上半年西藏电气工程师《专业基础》:滤波器的设置原则考试试卷一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、熔断器一般不做过载保护用,而是做__电动机的起动和短路保护。
A.长期和重复短时工作制B.短时工作制C.重复短时工作制D.长期工作制2、局部等电位连接线,用于连接装置外露导电体与装置外导电部分,其截面应__。
A.用铜导线且截面大于2.5mm2B.大于或等于相应保护截面的一半C.小于6mm2D.大于2.5mm23、闭路电视监控系统在低照度使用时,监视画面应达到可用图像,其系统信噪比不得小于__。
A.15dBB.20dBC.25dBD.30dB4、消防控制设备的控制电源及信号回路电压宜采用__。
A.直流24VB.自流36VC.交流220VD.交流110V5、用电设备台数较多,各台设备容量相差不悬殊时,宜采用__进行负荷计算。
A.利用系数法B.需要系数法C.变值需要系数法D.单位产品耗电量法6、视频报警器适用于对__的保护。
A.银行和博物馆内要害部位的防护B.有人居住和养有宠物的住宅C.自助取款机D.居民小区周界7、在短路保护电器动作时间内能够良好地承受的预期短路电流值是指__。
A.额定短时耐受电流B.泄漏电流C.额定短路接通能力D.额定限制短路电流8、验算低压电器在短路条件下的通断能力,应采用安装处预期短路电流周期分量的有效值,当短路点附近所接电动机额定电流之和超过短路电流的__时,应计入电动机反馈电流的影响。
A.0.5%B.0.8%C.1.0%D.1.5%9、某台他励直流电动机的数据为:PN=12kW,UN=220V,nN=1340r/min,IN=62A,电枢回路电阻Ra=0.25Ω,电机以额定运行状态吊起重物后,采用能耗制动方法停车。
若要求起始制动转矩为2TN,则在电枢电路中应串入()Ω电阻。
A.1.65 B.1.4 C.1.24 D.1.1210、带可燃性油的高压配电装置,宜装设在单独的高压配电室内。
2023年注册电气工程师《专业基础》考试历年真题摘选附带答案第1卷一.全考点综合测验(共20题)1.【填空题】继电保护装置一般是由测量部分、_________和_________组成。
2.【单选题】铅酸蓄电池在正常运行状态下,正极板的颜色为()。
A.灰色B.黑色C.浅褐色3.【多选题】当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时,为减少跨步电压,应采取的措施有( )。
A.水平接地体局部埋深不应小于0.8mB.水平接地体局部应包绝缘物,可采用50~80mm 的沥青层,其宽度应超过接地装置2mC.采用沥青碎石地面或在接地体上面敷设50~80mm 的沥青层,其宽度应超过接地装置2mD.水平接地体局部埋深不应小于0.5m4.【单选题】经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于()绝缘A.a级B.b级C.y级D.f级5.【多选题】根据使用场所的要求,洁净手术部主要选用( )系统接地形式。
A.TN-SB.TN-CC.IT6.【单选题】直流试验电压的脉动幅值等于().A.最大值和最小值之差B.最大值与平均值之差C.最小值与平均值之差D.最大值和最小值之差的一半7.【单选题】电气接地按其接地的作用,可分为( )。
A.电气功能性接地B.电气直接性接地C.电气保护性接地D.电气防静电接地8.【单选题】三个阻值相等的电阻串联时的总电阻是并联时总电阻的().A.6倍B.9倍C.3倍D.12倍9.【填空题】电测仪表误差分______、______、及引用误差。
10.【单选题】三相变压器的三相磁路不对称,正常情况下,三相空载励磁电流不相等,三相芯柱中的磁通量为().A.两边相相等,并大于中间相B.两边相相等,并小于中间相C.三相相等D.三相不相等,且无规律11.【多选题】低压系统接地型式有( )等。
A.TNB.TN-C-NC.ITD.TN-C-S12.【多选题】下列选项表述正确的是( )。
A.卫生间内的任何开关和插座,距成套淋浴间门口不得小于0.2m,并应有防水、防潮措施B.程控交换机房独立接地装置接地电阻最小值为10ΩC.严禁利用大地做工作中性线D.IT 接地系统应装设绝缘监视以及接地故障报警或显示装置13.【填空题】自动重合闸作用在线路上发生暂时性故障时,迅速恢复供电,从而可提高供电的_________。

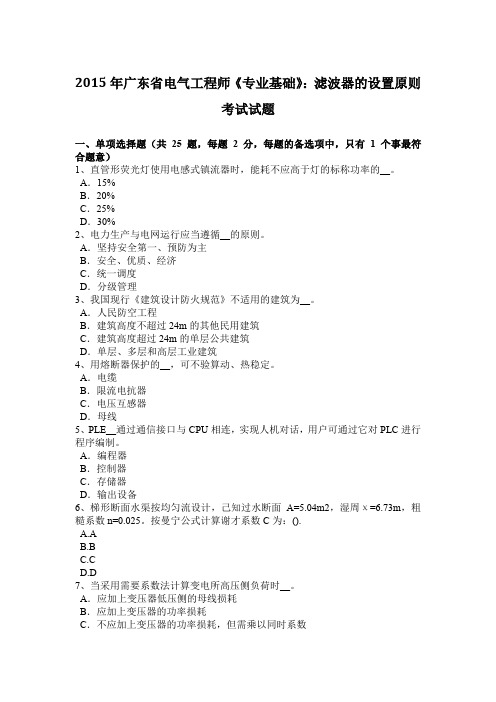

2015年广东省电气工程师《专业基础》:滤波器的设置原则考试试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、直管形荧光灯使用电感式镇流器时,能耗不应高于灯的标称功率的__。
A.15%B.20%C.25%D.30%2、电力生产与电网运行应当遵循__的原则。
A.坚持安全第一、预防为主B.安全、优质、经济C.统一调度D.分级管理3、我国现行《建筑设计防火规范》不适用的建筑为__。
A.人民防空工程B.建筑高度不超过24m的其他民用建筑C.建筑高度超过24m的单层公共建筑D.单层、多层和高层工业建筑4、用熔断器保护的__,可不验算动、热稳定。
A.电缆B.限流电抗器C.电压互感器D.母线5、PLE__通过通信接口与CPU相连,实现人机对话,用户可通过它对PLC进行程序编制。
A.编程器B.控制器C.存储器D.输出设备6、梯形断面水渠按均匀流设计,己知过水断面A=5.04m2,湿周χ=6.73m,粗糙系数n=0.025。
按曼宁公式计算谢才系数C为:().A.AB.BC.CD.D7、当采用需要系数法计算变电所高压侧负荷时__。
A.应加上变压器低压侧的母线损耗B.应加上变压器的功率损耗C.不应加上变压器的功率损耗,但需乘以同时系数D.宜加上变压器的功率损耗8、()对本辖区电磁辐射环境保护工作实施统一监督管理。
A.省、自治区、直辖市环境保护行政主管部门B.国务院人民政府环境保护行政主管部门C.市级以上人民政府环境保护行政主管部门D.县级以上人民政府环境保护行政主管部门9、环境允许的中小城镇居民区和工厂生活区,当变压器容量在__kV·A及以下时,宜设杆上或高台式变电所。
A.500B.350C.315D.20010、为提高补偿效果,降低损耗,阻止用户向电网倒送无功,在高压侧无高压负荷时,不得在高压侧装设__电容器装置。
A.串联B.并联C.串联或并联D.串联和并联11、边界层分离不会产生()。
2024年注册电气工程师-专业基础考试历年真题摘选附带答案第1卷一.全考点押密题库(共100题)1.(单项选择题)(每题2.00 分) 改变变压器变比,实质上()A. 改变了电压损耗的数值B. 改变了负荷变化时二次电压的变化幅度C. 改变了电力网的无功功率分布D. 增加了整个电力系统的无功功率容量2.(单项选择题)(每题 2.00 分) 如果一个半导体存储器中有m位地址线,则应有______个存储单元,若输出位数为n位,则其存储容量为______位。
()A. m;m×nB. 2m;2nC. 2m;2nD. 2m;2m×n3.(单项选择题)(每题 1.00 分)某厂有功计算负荷为5500kW,功率因数为0.9,该厂10kV配电所进线上拟装一高压断路器,其主保护动作时间为1.5s,断路器断路时间为0.2s,10kV母线上短路电流有效值为25kA,则该高压断路器进行热稳定校验的热效应数值为()。
A. 63.75B. 1062.5C. 37.5D. 937.54.(单项选择题)(每题 1.00 分)有一台PN=72500kW,UN=10.5kV,Y接法,COSψN=0.8(滞后)的水轮发电机,同步电抗标Xd=1,Xq=0.554,忽略电枢电阻,额定运行时的每相空载电势E0为()。
A. 6062.18VB. 9176.69VC. 10500VD. 10735.1V5.(单项选择题)(每题 1.00 分)同步发电机的短路特性是()。
A. 正弦曲线B. 直线C. 抛物线D. 无规则曲线6.(单项选择题)(每题 2.00 分) 线路允许电压损失是用()来表示。
A. 额定电压的百分数B. 线路压降的百分数C. 线路压降比值的百分数D. 额定电压比值的百分数7.(单项选择题)(每题 2.00 分) 数字信号和模拟信号的不同之处是()A. 数字信号在大小上不连续,时间上连续,而模拟信号相反B. 数字信号在大小上连续,时间上不连续,而模拟信号相反C. 数字信号在大小和时间上均不连续,而模拟信号相反D. 数字信号在大小和时间上均连续,而模拟信号相反8.(单项选择题)(每题 2.00 分) 某晶体管的极限参数PCM = 150mW,ICM = 100mA,U(BP)CEO = 30V。
2015年广东省电气工程师《专业基础》:滤波器的设置原则考试试卷一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、集合式并联电容器应设置储油池或挡油墙,并__把浸渍剂和冷却油散溢到周围环境中。
A.不得B.必须C.宜D.可以2、(3)d点的稳态短路电流有效值Ik(或I∞)为__。
A.9.56kAB.7.56kAC.8.56kAD.6.56kA3、杆塔上两根避雷线间的距离不应超过导线与避雷线间垂直距离的__。
A.10倍B.5倍C.3倍D.2倍4、建设项目中需要配套建设的固体废物污染环境防治设施未建成或者未经验收合格即投入生产或者使用的,由审批该建设项目的环境影响报告书的环境保护行政主管部门责令停止生产或者使用,可以并处__以下的罚款。
A.五万元B.八万元C.十万元D.二十万元5、气缸内有一定量的理想气体,先使气体做等压膨胀,直至体秘加倍,然后做绝热膨胀,直至降到初始温度,在整个过程中,气体的内能变化△E和对外做功W为()。
A.AE=0,W>0B.AE=0,W<0C.AE>0,W>0D.AE<0,W<06、某水轮发电机的转速为150r/min,已知电网频率f=50Hz,则其主磁极数应为()A.10B.20C.30D.407、架空线路杆塔保护接地的接地电阻不宜大于__。
B.258C.30ΩD.35Ω8、电压监察装置由__电压继电器组成,当直流系统出现低电压或过电压时,发出信号。
A.一只B.两只C.三只D.四只9、将试题3-4图所示电路化简为一个非理想电压源的电路为()。
A.B.C.D.10、在有端蓄电池的情况下铅酸蓄电池浮充电时,单个蓄电池的电压平均值为__V。
A.2.05B.2.10C.2.15D.2.2011、选择限流电抗器时,正确的要求是__。
A.额定电流按持续工作电流B.正常工作时电抗器亡电压损失不大于额定电压的5%C.在电抗器以下短路时其亡母线剩余电压应在80%以上D.无需进行动稳定校验12、断续反复周期工作电器设备中,电焊机的设备容量是将额定功率换算到负荷持续率为__时的有功功率。
河北省2017年电气工程师《专业基础》:滤波器的设置原则考试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、低压断路器瞬动电流必须__系统尖峰电流A.小于B.大于C.等于D.小于或等于2、各物零浓度均为0.10mol·dm-3的下列水溶液中,其pH值最小的是:A.(A) NH4ClB.(B) NH3C.(C) CH3COOHD.(D) CH3COOH+CH3COONa3、铅酸蓄电池单个蓄电池充电末期电压可达__V。
A.2.5B.2.6C.2.7D.2.84、在有效接地系统及低电阻接地系统中,电气设备接地线的截面,应按接地短路电流进行热稳定校验。
一般在工程中多采用钢作接地线,钢接地线的短时温度不应超过__。
A.300℃B.350℃C.400℃D.450℃5、建设、勘察、设计、施工、工程监理单位的工作人员因调动工作、退休等原因离开该单位后,被发现在该单位工作期间违反国家有关建设工程质量管理规定,造成重大工程质量事故的,__依法追究法律责任。
A.应当B.不应C.可以D.不得6、7、标称电压超过交流25V(均方根值)容易被触及的裸带电体必须设置遮护物或外罩.其防护等级不应低于《外壳防护等级分类》(GB4208—84)的__。
A.IP1X级B.IPX1级C.IP2X级D.IPX2级8、同步发电机带三相对称负载稳定运行时,转子励磁绕组中__。
A.(A) 感应低频电动势B.(B) 感应基频电动势C.(C) 感应直流电动势D.(D) 不感应电动势9、明敷的有线电视电缆与明敷的电力线的间距不应小于__。
A.0.1mB.0.2mC.0.3mD.0.4m10、采用__是间接接触防护的措施。
A.用漏电保护器作补充保护B.双重绝缘结构C.屏护D.安全距离11、试题1-19图A和B分别为放大电路及晶体管的输出特性和直流负载线。
已知Rb1=30kΩ,Rb2=10kΩ,晶体管的UBE=0.7V。
广东省2016年上半年电气工程师《专业基础》:滤波器的设置原则考试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、光源显色性分为__。
A.二组B.三组C.四组D.五组2、特级保护对象的各避难层,应每隔__设置一个消防专用电话分机或电话塞孔。
A.10mB.20mC.30mD.40m3、(3)在相线对地标称电压为220V的TN系统配电线路中,当配电箱同时供电固定式电气没备和手握式电气设备及移动式电气设备的末端线路,切断故障回路的时间应不大于__。
A.0.4sB.5sC.1sD.0.5s4、对医院子术室等有不间断供电要求的场所,其供电系统宜采用的接地型式是__。
A.ITB.TN-OSC.TN-CD.TN-S5、某车间有1台整流变压器给主回路采用双并联12脉冲全控三相桥线路的变流装置供电。
经计算整流变压器一次容量为3364kV·A,二次容量为3474kV·A,请问该整流变压器的等值容量为__kV·A。
A.6837B.5128C.4835D.34196、电缆井应独立设置,其井壁应为耐火极限不低于1.00h的不燃烧体,井壁上的检查门应采用__。
A.甲级防火门B.乙级防火门C.丙级防火门D.戊级防火门7、变压器位于爆炸危险环境2区时,应选择__产品。
A.隔爆、正压增安型B.增安型C.尘密、正压防爆型D.隔爆型8、柴油发电机房应采用耐火极限不低于__的隔墙和1.50h的楼板与其他部位隔开。
A.1.0hB.1.5hC.2.0hD.2.5h9、铅酸蓄电池单个蓄电池充电末期电压可达__V。
A.2.5B.2.6C.2.7D.2.810、”安全第一,__为主”是电力工业的一贯方针。
A.防护B.可靠C.预防D.防范11、建筑高度超过100m的高层建筑,应在__楼板处用相当于楼板耐火极限的不燃烧体作防火分隔。
电缆井、管道井与房间、走道等相连通的孔洞,其空隙应采用不燃烧材料填塞密实。
广东省电气工程师《专业基础》:滤波器的设置原则试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、设A,B是n阶短阵,且B≠0,满足AB=0,则以下选项中错误的是()。
A.r(A)+r(B)≤nB.|A|=0或|B|=0C.0≤r(A)<nD.A=02、综合布线系统缆线__布放在电梯、供水、供气、供暖、强电等竖井中。
A.不应B.不宜C.严禁D.宜3、下列造成短路的原因中属于人为原因的是()。
A.鸟兽跨接在裸露的载流部分B.运行人员带负荷拉刀闸C.雷电造成避雷器动作D.大风引起架空线电杆倒塌4、10(6)kV变电所__单层布置。
当采用双层布置时,变压器应设在底层。
A.宜B.可C.应D.不宜5、采用人工补偿后,最大计算负荷时的功率因数应在__以上。
A.0.8B.0.85C.0.9D.0.956、建设项目总投资分为__。
A.固定资产投资和流动资产投资B.流动资产投资和工程建设其他费用C.设备安装费用和工程建设其他费用D.固定资产投资和工程建设其他费用7、8、对火灾发展迅速,有强烈的火焰辐射和少量的烟、热的场所,应选择__。
A.火焰探测器B.可燃气体探测器C.感烟探测器D.感温探测器9、三相异步电动机的工作效率与功率因素随负载的变化规律是:A.空载时,工作效率为0,负载越大效率越高B.空载时,功率因素较小,接近满负荷时达到最大值C.功率因素与电动机的结构和参数有关,和负载无关D.负载越大,功率因素越大。
10、行李房、库房、室外门廊等场所光源一般显色指数(Ra)为__。
A.Ra<40B.Ra≥80C.80>Ra≥60D.60>Ra≥4011、照明能量指标(W/m2)与多种因素有关,但__不属于此范围。
A.光源的光效B.灯具的效率C.供电线路导线损耗D.镇流器损耗12、如图所示,用一附有水压差计的毕托管测定某风道中空气流速。
已知压差计的读数△h=185mm,水的密度p=1000kg/m3,空气的密度pσ=1.20kg/m3,测得的气流速度u约为:().A.50m/sB.55m/sC.60m/sD.65m/s13、在校验短路动稳定时,硬导体的最大允许应力对铜应为__MPa。
A.150B.140C.120D.10014、变压器的铜损又称为有载损耗,其大小与__。
A.负荷电流成正比B.负荷电流平方成正比C.负荷电流无关D.负荷电流成反比15、我国目前__kV及其以上的电力网络的中性点采用直接接地的方式。
A.(A) 110B.(B) 35C.(C) 220D.(D) 50016、在试题1-6图正弦交流电路中,当u=40sinωtV,i=4sinωtA,ωL=10Ω时iN 为()。
A.B.iN=4sin(ωt+45°)AC.D.iN=4sin(ωt-45°)A17、变压器过电流保护的灵敏系数最小应该等于__。
A.1.25B.1.5C.1.75D.2.018、正常情况下,一般工作场所照明电压允许偏差值__。
A.±1%B.±3%C.±5%D.±10%19、消防车道距高层建筑外墙宜大于__。
A.2mB.4mC.5mD.7m20、一台水轮发电机的电动势频率为50Hz,磁极数为12,其额定转速nN等于__r/min。
A.(A) 50B.(B) 600C.(C) 500D.(D) 25021、如果并励直流发电机的转速上升20%,则空载时发电机的端电压升高__。
A.(A) 20%B.(B) 大于20%C.(C) 小于20%D.(D) 不变22、电容器装置的开关设备及导体等载流部分长期允许电流,高压电容不应小于电容器额定电流的__倍。
A.1.5B.1.4C.1.35D.1.2523、(4)道路照明中可触及的金属灯杆和配电箱等金属照明设备均需保护接地,接地电阻应小于__。
A.4WB.10WC.15WD.30W24、函数()。
A.相等B.互为反函数C.互为对偶式D.答案都不正确25、应急照明的概念是__。
A.因正常照明的电源失效而启用的照明B.确保疏散通道被有效地辨认而使用的照明C.用于确保正常活动正常进行的照明D.确保处于潜在危险之中的人员安全的照明二、多项选择题(共25 题,每题2分,每题的备选项中,有 2 个或 2 个以上符合题意,至少有1 个错项。
错选,本题不得分;少选,所选的每个选项得0.5 分)1、__宜设置应急发电机组,其发电机容量应能满足消防用电设备及应急照明使用负荷。
A.一级旅馆建筑B.二级旅馆建筑C.三级旅馆建筑D.三级高层旅馆建筑2、变压器负荷率宜选择在__,不低于60%是变压器经济运行的条件。
A.70%~80%B.65%~75%C.75%~85%D.85%~90%3、控制中心报警系统是由设置在消防控制室的__等组成的火灾自动报警系统。
A.集中报警控制器B.区域报警控制器C.火灾探测器D.消防联动控制设备4、固定成本是总成本费用的一部分,它是指其中的:A.(A)不随产量变动而变动的费用B.(B)不随生产规模变动而变动的费用C.(C)不随人员变动而变动的费用D.(D)在一定生产规模限度内不随产量变动而变动的费用5、从事建筑活动的建筑施工企业、勘察单位、设计单位和工程监理单位,应当具备__条件。
A.有符合国家规定的注册资本B.有与其从事的建筑活动相适应的具有法定执业资格的专业技术人员C.有从事相关建筑活动所应有的技术装备D.法律、行政法规规定的其他条件6、7、项目经理是__代表在项目上全权委托的代理人。
A.企业全体员工B.企业法人C.公众选举D.行政委派8、验算某110kV终端变电站管母线的短路动稳定时,若已知母线三相短路电流,请问冲击系数Kch推荐值应选下列哪个数值?A.1.9B.1.8C.1.85D.2.559、下列负荷中为三级负荷的是__。
A.中断供电将在经济上造成较大损失、B.中断供电将造成经济损失C.中断供电时,连续生产过程被打乱需较长时间才能恢复D.室外消防用水量为20L/s的露天堆场消防用电设备10、某台他励直流电动机的数据为:PN=12kW,UN=220V,nN=1340r/min,IN=62A,电枢回路电阻Ra=0.25Ω,电机以额定运行状态吊起重物后,采用电枢反接的方法制动。
若要求起始制动转矩为2TN,则在电枢电路中应串入()Ω电阻。
A.6.6 B.6.85 C.3.42 D.3.1711、绝缘子串上承受的雷电过电压通常与()有关。
A.杆塔自身电感B.避雷线分流系统C.接地电阻D.雷电流的幅值E.杆塔的构造型式12、在有调光要求的剧场、影剧院,一般应选用__光源。
A.金属卤化物灯B.荧光灯C.高压汞灯D.白炽灯13、根据传媒及信息传播的需要,公共显示装置一般在体育馆(场)、__等场所。
A.长途汽车客运站和火车站B.金融营业厅C.民用航空港D.大型商场14、在火灾危险环境内,电力、照明线路的绝缘导线和电缆的额定电压,不应低于线路的额定电压,且不低于__V。
A.250B.380C.400D.50015、高压断路器、负荷开关校验的项目包括__。
A.额定电压B.额定电流C.额定开断电流D.短路电流动稳定、热稳定E.环境条件16、平面平行力系处于平衡时,应有独立的平衡方程个数为()。
A.1B.2C.3D.417、以下关于相对地操作过电压允许水平描述正确的有()。
A.500kV(直接接地系统)允许水平为2.0p.u.B.300kV(直接接地系统)允许水平为2.2p.u.C.110~220kV(直接接地系统)允许水平为3.0p.u.D.66kV及以下(非直接接地系统)允许水平为3.5p.u.E.35kV及以下(低电阻接地系统)允许水平为3.2p.u.18、两座建筑物之间防火间距不足,可采取__补救。
A.外墙设为防火墙B.建筑物内设自动灭火系统C.外墙开口部位设防火窗D.外墙开口部位设防火卷帘E.建筑物内设火灾自动报警系统19、设力F在x轴上的投影为F,则该力在与x轴共面的一轴上的投影为:A.一定小等于零B.不一定等于零C.一定等于零D.等于F20、符合下列__情况时,用电单位宜设置自备电源。
A.所在地区偏僻,位于电力系统附近B.有常年稳定余热、压差、废气可供发电,技术可靠,经济合理C.需要为一级负荷中特别重要负荷设置备用电源以便应急D.设置自备电源较由电力系统取得第二电源经济合理21、高压配电系统宜采用放射式。
根据变压器的容量、分布及地理环境等情况,亦可采用__。
A.树干式B.环式C.链式D.链式与环式结合22、有一台断续工作制的电动机,在负载持续率为60%时,其额定功率为48kW;在采用需要系数法进行负荷计算时,其计算时采用的设备功率是__。
A.74kWB.63kWC.61kWD.48kW23、在正常工作条件下,电击防护中利用遮栏和外护物的完全防护,要求人能触及到的各种电压等级的导体或导电部分的距离必须大于__范围。
A.防护B.可靠C.伸臂D.身高24、火灾自动报警系统中的集中报警系统宜用于__保护对象。
A.一级和二级B.一级C.一级和特级D.特级25、红外光束线型感烟火灾探测器的探测区域长度不宜超过__m。
A.200B.150C.100D.50。
