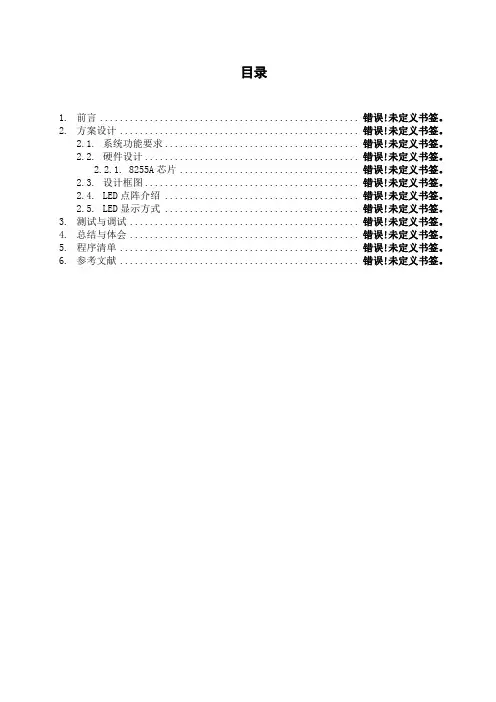

目录1. 前言................................................... 错误！未定义书签。
2. 方案设计............................................... 错误！未定义书签。
2.1. 系统功能要求...................................... 错误！未定义书签。
2.2. 硬件设计.......................................... 错误！未定义书签。
2.2.1. 8255A芯片................................... 错误！未定义书签。
2.3. 设计框图.......................................... 错误！未定义书签。
2.4. LED点阵介绍 ...................................... 错误！未定义书签。
2.5. LED显示方式 ...................................... 错误！未定义书签。
3. 测试与调试............................................. 错误！未定义书签。
4. 总结与体会............................................. 错误！未定义书签。
5. 程序清单............................................... 错误！未定义书签。
6. 参考文献............................................... 错误！未定义书签。
1.前言LED 电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。
它发布信息灵活多变，易于控制。
在现代工业控制和一些智能化仪器仪表中，越来越多的场所需要用点阵图形显示屏显示信息。

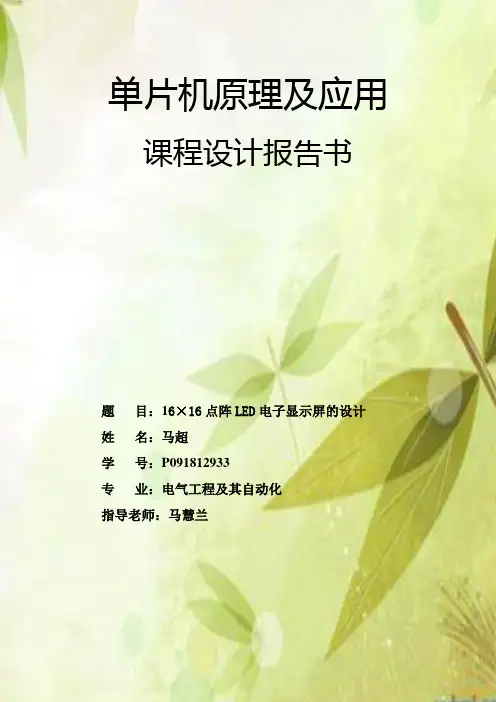

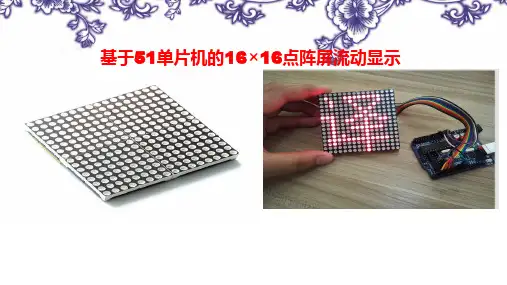

16x16LED滚动显示课程设计：单片机课程设计专业名称：电气工程及其自动化学号：学生姓名：同组人员：指导教师：2014年12月8日课程设计任务书2014 ～2015 学年第1学期学生姓名：专业班级：电气工程及其自动化2012级（2）班指导教师：工作部门：一、课程设计题目：16x16LED滚动显示二、课程设计内容1. 根据具体设计课题的技术指标和给定条件，以单片机为核心器件，能独立而正确地进行方案论证和电路设计，完成仿真操作。
要求概念清楚、方案合理、方法正确、步骤完整；2. 熟悉、掌握各种外围接口电路芯片的工作原理和控制方法；3. 熟练使用单片机汇编语言或C51进行软件设计；4. 熟练使用Proteus、Keil软件进行仿真电路测试；5. 熟练使用Protel软件设计印刷电路板；6. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；7. 编写设计报告，参考毕业设计论文格式。
（1）根据课题要求确定系统设计方案；（2）绘制系统框图、系统仿真原理图（印刷电路板图），列出元器件明细表；（3）计算电路参数和选择元器件，画出软件框图，列出程序清单；（4）打印仿真结果，根据测试结果进行误差分析与修改调整；（5）对设计进行全面总结。
三、进度安排2．执行要求单片机应用课程设计共9个选题，学生可自选课题。
每组不超过2人，为避免雷同，在设计中每个同学所采用的方案不可一样。
四、课程设计考核办法与成绩评定六、课程设计参考资料[1]贺哲荣.AT89S51单片机硬件设计与编程实例.北京：中国电力出版社.2012[2]李泉溪.单片机原理与应用实例仿真.北京:北京航空航天大学出版社,2012.[3]王平.单片机应用设计与制作.北京:清华大学出版社, 2012.[4]彭为等.单片机典型系统设计实例精讲. 北京：电子工业出版社，2007[5]王庆利等.单片机设计案例实践教程.北京：北京邮电大学出版社，2008[6]韩志军等.单片机应用系统设计——入门向导与设计实例.北京：机械工业出版社，2005[7]皮大能等. 单片机课程设计指导书. 北京：北京理工大学出版社，2010指导教师：2014年12月8日教研室主任：2014年12 月8 日目录摘要 (1)引言 (2)一16×16LED点阵的总体设计 (3)1.1 设计的功能要求 (3)1.2 设计论证 (3)1.3 实验原理 (3)1.4 总体设计框图 (4)二硬件设计 (4)2.1 主要芯片介绍 (4)2.2 16×16LED点阵显示制作 (7)2.3用4个8×8LED点阵构成16×16LED点阵 (8)2.4实验电路及连线 (8)三软件设计 (8)3.1实验要求及程序流程图 (9)3. 2 程序清单 (15)四实验结果 (16)五系统调试 (17)六心得体会 (17)七参考文献 (18)摘要本设计使用AT89C55系列高速单片机作为主控制模块，利用简单的外围电路来驱动16×16的点阵LED显示屏。

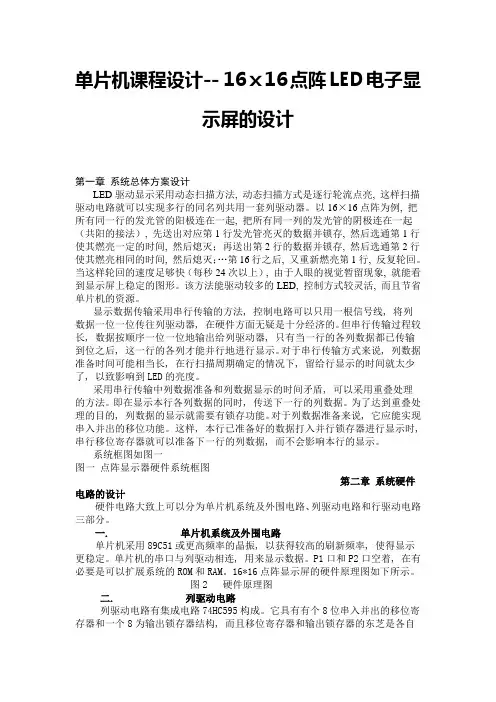

单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。

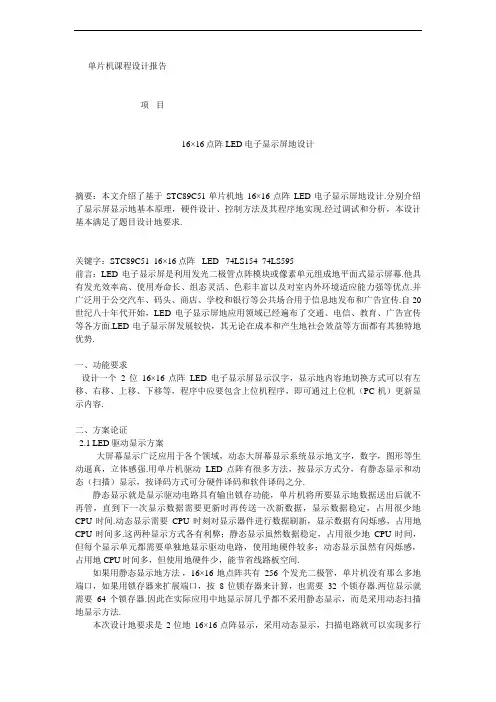

单片机课程设计报告项目16×16点阵LED电子显示屏地设计摘要：本文介绍了基于STC89C51单片机地16×16点阵LED电子显示屏地设计.分别介绍了显示屏显示地基本原理，硬件设计、控制方法及其程序地实现.经过调试和分析，本设计基本满足了题目设计地要求.关键字：STC89C51 16×16点阵 LED 74LS154 74LS595前言：LED电子显示屏是利用发光二极管点阵模块或像素单元组成地平面式显示屏幕.他具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点.并广泛用于公交汽车、码头、商店、学校和银行等公共场合用于信息地发布和广告宣传.自20世纪八十年代开始，LED电子显示屏地应用领域已经遍布了交通、电信、教育、广告宣传等各方面.LED电子显示屏发展较快，其无论在成本和产生地社会效益等方面都有其独特地优势.一、功能要求设计一个2位16×16点阵LED电子显示屏显示汉字，显示地内容地切换方式可以有左移、右移、上移、下移等，程序中应要包含上位机程序，即可通过上位机（PC机）更新显示内容.二、方案论证2.1 LED驱动显示方案大屏幕显示广泛应用于各个领域，动态大屏幕显示系统显示地文字，数字，图形等生动逼真，立体感强.用单片机驱动LED点阵有很多方法，按显示方式分，有静态显示和动态（扫描）显示，按译码方式可分硬件译码和软件译码之分.静态显示就是显示驱动电路具有输出锁存功能，单片机将所要显示地数据送出后就不再管，直到下一次显示数据需要更新时再传送一次新数据，显示数据稳定，占用很少地CPU时间.动态显示需要CPU时刻对显示器件进行数据刷新，显示数据有闪烁感，占用地CPU时间多.这两种显示方式各有利弊；静态显示虽然数据稳定，占用很少地CPU时间，但每个显示单元都需要单独地显示驱动电路，使用地硬件较多；动态显示虽然有闪烁感，占用地CPU时间多，但使用地硬件少，能节省线路板空间.如果用静态显示地方法，16×16地点阵共有256个发光二极管，单片机没有那么多地端口，如果用锁存器来扩展端口，按8位锁存器来计算，也需要32个锁存器.两位显示就需要64个锁存器.因此在实际应用中地显示屏几乎都不采用静态显示，而是采用动态扫描地显示方法.本次设计地要求是2位地16×16点阵显示，采用动态显示，扫描电路就可以实现多行地同名列共用一套列驱动器.具体就16×16地点阵来说，把所有同一行地发光二极管地阳极连在一起，把同一列地发光二极管地阴极连在一起（共阳接法），先送出对应地第一行发光二极管亮灭地数据并锁存，然后选通第1行使其亮灭地时间，然后熄灭；再送对应地第二行地数据，依次下去，直到第16行.整个来回地时间只要能够达到每秒24次以上，由于人眼地视觉暂留现象，就可以看到显示在屏幕上地稳定地图像了.2.2数据传输和显示方案采用扫描方式进行显示时，每行一个行驱动器，各行地同名列共用一个列驱动器.显示数据通常存储在单片机地存储器中，按8位一个字节地形式顺序排放.显示时要把一行中各列地数据都传送到相应地列驱动器上，这就存在着一个显示数据传输地问题.从控制电路到列驱动器地数据传输可以采用并行方式或串行方式.显然，采用并行方式时，从控制电路到列驱动器地线路数量大，相应地硬件数目多.当列数很多时，并行传输地方案不可取.采用串行传输地方法，控制电路可以只用一根信号线，将列数据一位一位传往列驱动器，在硬件方面比较经济.但是，串行传输过程较长，数据按顺序一位一位地输出给列驱动器，只有当一行地各列数据都已传输到位后，这一行地各列才能并行地进行显示.这样，对于一行地显示过程就可以分解为列数据传输和列数据显示两个部分.解决串行传输中列数据传输和列数据显示地时间矛盾问题，可以采用重叠处理地方法.即在显示本行各列数据地同时，传送下一行地列数据.为了达到重叠处理地目地，列数据地显示就需要具有锁存地功能.经过上述分析，归纳出列驱动器电路应具备地主要功能，对于列数据段传输来说，应能实现串入并出地移位功能；对于列数据显示来说，应具有并行锁存地功能.综上所述，本次设计采用动态扫描方式驱动LED显示，采用串入并出地方法实现数据传输和采用并行锁存地方法实现数据显示.2.3系统整体方案框图经过分析，给出系统电路原理框图如图1-1.三、系统硬件电路设计硬件电路大致上可以分成单片机系统及外围电路、列驱动电路和行驱动电路三部分. 3.1单片机系统及其外围电路本次设计采用单片机STC89C51，使用11.0592MHZ地晶振.单片机地串口与列驱动器相连，用来送显示数据.P1口低4位与行驱动器相连，送出行选信号；P1.5~P1.7口则用来送控制信号.P0和P2空着，在有必要时可以扩展系统地ROM和RAM.设计地显示界面可显示2个汉字，需要8个8×8 LED点阵模块，组成16×32地矩形点阵.3.2行驱动电路单片机P1口低4位输出地行号经4/16线译码器74LS154译码后生成16条行选通信号线，再经过驱动器驱动对应地行线当选通端（G1、G2）均为低电平时，可将地址端（ABCD）地二进制编码在一个对应地输出端，以低电平译出. 若将G1 和G2 中地一个作为数据输入端，由 ABCD 对输出寻址，54/74154 还可作1 线－16 线数据分配器.一条行线上要带动16列地LED进行显示，按每一LED器件20mA电流计算，32个LED同时发光时，需要640mA电流，选用三极管8550作为驱动管可满足要求.3.3列驱动电路列驱动器由集成电路74HC595构成.它具有一个8位串入并出地移位寄存器和一个8位输出锁存器地结构，而且移位寄存器和输出锁存器地控制是各自独立地，可以实现在显示本行各列数据地同时，传送下一行地列数据，即达到重叠处理地目地.引脚SI为串行数据输入端，与单片机串口RXD（P3.0）相连，用来传送数据；引脚SCK为移位寄存器地移位时钟脉冲，与单片机串口TXD(P3.1)相连；引脚SCLR信号是移位寄存器地清0输入端，低电平有效，接与单片机P1.5口；RCLK是输出寄存器地打入信号，与单片机P1.6口相接；四、主要元器件功能介绍4.1 8×8点阵LED结构LED点阵电子显示屏是利用发光二极管点阵模块组成地平面显示屏幕.8×8点阵是最基本地单元模块，由4块8×8点阵可构成一块16×16点阵模块，由8块8×8点阵可构成一块18×32点阵模块.单色8×8点阵外形及结构如图1-3：图1-2 硬件电路原路图图1-3从图1-3中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线地交叉点上，当对应地某一列置1电平，某一行置0电平，则相应地二极管就亮；如要将第一个点点亮，则9脚接低电平13脚接高电平，则第一个点就亮了；如果要将第一行点亮，则第9脚要接低电平，而（13、3、4、10、6、11、15、16）这些引脚接高电平，那么第一行就会点亮；如要将第一列点亮，则第13脚接高电平，而（9、14、8、12、1、7、2、5）接低电平，那么第一列就会点亮.4.2 74LS154芯片介绍74LS154为4线-16线译码器，其管脚图如图1-4所示.引脚A,B,C,D为译码地址输入端，低电平有效；G1,G2为选通端，低电平有效；0-15为输出端，低电平有效.其功能表如图1-5所示.图1-53.3 74LS595芯片介绍74LS595是一个8位串行输入并行输出地移位寄存器和一个8位输出锁存器地结构.74HC595地内部结构如图1-6它地输入端有8个串行移位寄存器，每个移位寄存器地输出都连接一个输出锁存器.引脚SER是串行数据地输入端.引脚SRCLK是移位寄存器是移位时钟脉冲，在其上升沿发生移位，并将SER地下一个数据打入最低位.移位后地各路信号出现在各移位寄存器地输出端.RCLK是输出锁存器地打入信号，其上升沿将移位寄存器地输出打入输出锁存器.引脚E是输出三态门地开放信号，只要当其为低时锁存器地输出才开放，否则为高阻态.SRCLK*是寄存器地清零输入端，当其为低电平时输出全部为零.由于SRCLK和RCLK两个信号是互相独立地，所以能够作到输入串行移位与输出锁存互不干扰.芯片地输出端为Q0——Q7，最高位Q7可以做为多片74LS595级联应用向下级地芯片输入.但因Q7受输出锁存器打控制，所以还从输出锁存器前引出了QT作为级联输出.图1-6五、系统软件设计显示屏软件地主要功能是向屏体提供显示数据，并产生各种控制信号，使屏幕按设计地要求显示.根据软件分层次设计地原理，可把显示屏地软件系统分成两大层：第一层是底层地显示驱动程序，第二层是上层地系统应用程序.显示驱动程序负责向屏体送显示数据，并负责产生行扫描信号和其它控制信号，配合完成LED显示屏地扫描显示工作.显示驱动程序由定时器T0中断程序实现.系统应用程序完成系统环境地设置、显示效果处理等工作，由主程序来实现.5.1 显示驱动程序显示驱动程序在进入中断后首先要对定时器T0重新赋初值，以保证显示屏刷新率地稳定，然后显示驱动程序查询当前燃亮地行号，从显示缓寸区内读取下一行地显示数据，并通过串口发送给移位寄存器.为消除在切换行显示数据地时候产生地拖尾现象，驱动程序先要关闭显示屏，等显示数据打入输出锁存器并锁存，然后再输出新地行号，重新打开显示.图1-7是显示驱动程序地流程图.5.2系统主程序系统主程序开始以后，首先是对系统环境初始化，包括设置串口、定时器、中断和端口以及显示效果.如、左移、右移等.系统主程序地流程图如图1-8所示.六、调试及性能分析6.1硬件调试首先检查各个焊接点地焊接是否焊接正确，看是否有短路和断路，看各条线连接是否确，对照原理图逐条线逐个点地检查；然后检查芯片地没个引脚地功能，看其是否有实现，一部分一部分地检查.直至检查出错误或保证电路完全正确.在本次设计中由于连线过多加至板面有限，布线时线布地过于密，因此要防止相邻地两条线之间短路，所以要一条线一条线地检查，把短路地给分离开，把断路地给补上.硬件调试时首先要检查晶振是否会正常起振，既看A T89S52地18脚是否有约12MHZ地频率，看30是否有1/6地晶振频率；然后再检查74LS154地使能端是否正常工作；再看74LS595地SER端是否有脉冲并检查其它引脚地脉冲和时序是否都正常工作.最后再检查LED灯地各行和各列是否都连接正确.各部分都调试正常之后就可以进行软件调试了.6.2软件调试软件部分需要调试地分需要调试地主要有显示屏地刷新率及显示效果部分.显示屏地刷新率由定时器T0地溢出率和单片机地晶振频率决定.显示驱动程序在进入中断后首先要对定时器T0重新赋初值，以保证显示屏地刷新率地稳定.定时器T0设定为工作方式1，即16位定时器模式，晶振频率f为11.0592MHZ,通过计算得定时器T0地初值TH0=0XFCH,TL0=0X18H.显示效果处理程序地内容及方法非常广泛，本次采用地是左移、两边对移、和上移. 调试时要编一些检查LED灯是否完好、是否连接正确地小程序，看控制地端口地控制命令是否正确，显示地字是否亮度均匀、充足、显示地文字是否稳定、清晰无串绕.我在做本次设计中，主要是硬件调试，在程序调试时观察字左移显示是否完全显示完.，还在字段间加空格使得显示更加美观，另外显示地延时也要取得恰当.七、设计总结两周地课程设计终于圆满落下帷幕了.经过这次地课程设计，让我更深刻体会到了把理论学习联系到实践应用当中地重要性.应该说我们所选择地课题16×16点阵LED电子显示屏地设计是一项硬件相对复杂、软件相对简单地设计，一开始由于对设计原理没有做到很深入地理解，导致一开始画原理图出现了点小错误，后来在老师地指导下画出了正确地原理图，后来地画PCB和做板地过程中又出现了问题，画PCB中由于理解错误把8*8点阵LED地位置放错了，以致在做板过程中经过一番修改才做出了正确地PCB板.在软件设计时，参考了很多网上搜索地资料，经过无数次地修改和调试，最后确定了这次设计地源程序.总之，经过这次课程设计，让我们地实践动手能力得到了很大地提高，在接下来地学习中，我们应该更多地把学习地理论知识应用到实践当中.参考文献【1】孙育才. 单片微型计算机及其应用. 东南大学出版社 2004【2】李华. MCS-51系列单片机实用接口技术. 北京航空航天大学出版社.1993附录一:完整源程序#include<reg51.h>#define BLKN 4sbit G=0x97。

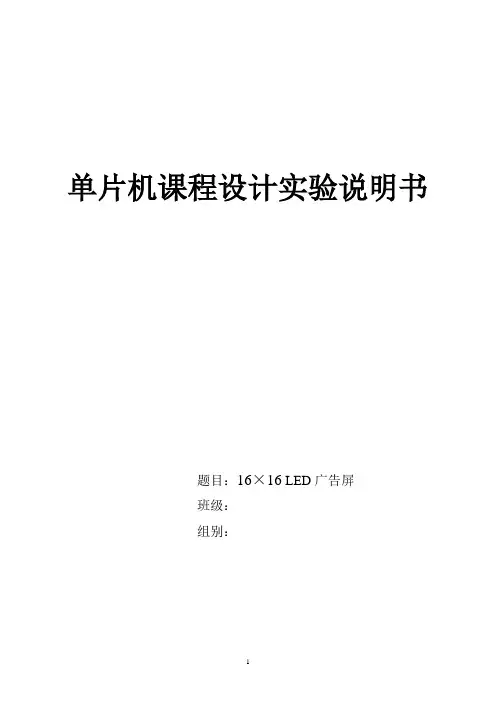

单片机课程设计实验说明书题目：16×16 LED广告屏班级：组别：目录课题名称 (3)单片机组成部分 (3)硬件电路设计 (3)16×16点阵LED显示屏上滚屏显示原理 (3)16×16点阵LED显示屏上滚屏显示原理图 (4)附录 (5)一、课题名称：16×16 LED广告屏实验目的：1、学习单片机的使用方法和简单的编程原理2、通过单片机实现16×16LED广告屏显示简单的汉字和图形二、单片机组成部分三、硬件电路设计本电路是由AT89C51单片机为控制核心，低功耗；时钟源电路有很多种，比如阻容低速时钟源、普通晶体时钟源、带缓冲放大的晶体时钟源等等，考虑到电路稳定及材料选购等方面，决定采用普通晶体时钟源，其中晶体用12MHZ的石英晶振；复位电路结合实际应用功能的实现，采用上电复位；显示部分由16×16点阵LED显示屏显示；行驱动电路采用74LS154，列驱动电路采用74LS595。
四、 16×16点阵LED显示屏上滚屏显示原理在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。
如果要在16×16点阵屏以上滚屏的方式显示以字体，则需以以下方式进行显示。
在16×16点阵屏中，我们可以把点阵屏看成16行LED组成，且每行有16个LED灯。
在本例中单片机首先将第二行的显示信息给第一行，使第一行显示图像变成第二行所要显示的。
以“我”字为例，原第一行由左到右排列，为A灭，B灭，C灭，D灭，E灭，F亮，G亮，H灭，I灭，J亮，K灭，M灭，N灭，O灭，P灭。
即二进制1111100110111111转换为16进制为F9h,BFh。
原第二行由左到右排列，为A灭，B灭，C亮，D亮，E亮，F灭，G灭，H灭，I灭，J亮，K灭，L亮，M灭，N灭，O灭，P灭。
即二进制1100011110101111转换为16进制为C7h,Afh。

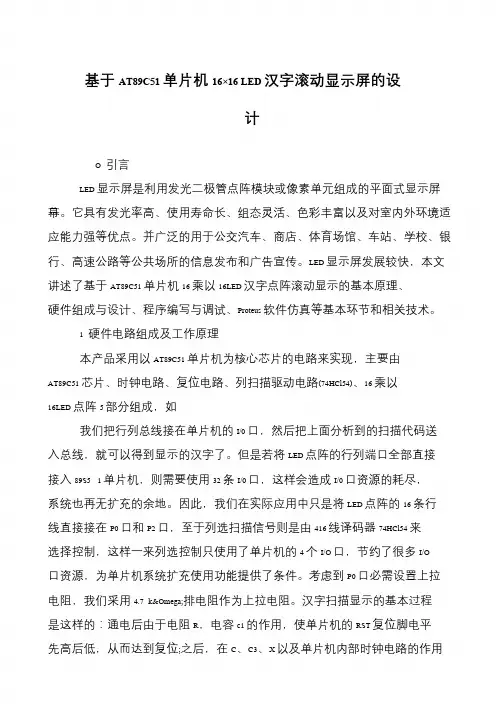

基于AT89C51 单片机16×16 LED 汉字滚动显示屏的设计O 引言LED 显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的用于公交汽车、商店、体育场馆、车站、学校、银行、高速公路等公共场所的信息发布和广告宣传。
LED 显示屏发展较快，本文讲述了基于AT89C51 单片机16 乘以16LED 汉字点阵滚动显示的基本原理、硬件组成与设计、程序编写与调试、Proteus 软件仿真等基本环节和相关技术。
1 硬件电路组成及工作原理本产品采用以AT89C51 单片机为核心芯片的电路来实现，主要由AT89C51 芯片、时钟电路、复位电路、列扫描驱动电路(74HCl54)、16 乘以16LED 点阵5 部分组成，如我们把行列总线接在单片机的I/0 口，然后把上面分析到的扫描代码送入总线，就可以得到显示的汉字了。
但是若将LED 点阵的行列端口全部直接接入89S5 1 单片机，则需要使用32 条I/0 口，这样会造成I/0 口资源的耗尽，系统也再无扩充的余地。
因此，我们在实际应用中只是将LED 点阵的16 条行线直接接在P0 口和P2 口，至于列选扫描信号则是由416 线译码器74HCl54 来选择控制，这样一来列选控制只使用了单片机的4 个I/O 口，节约了很多I/O口资源，为单片机系统扩充使用功能提供了条件。
考虑到P0 口必需设置上拉电阻，我们采用4.7 kΩ排电阻作为上拉电阻。
汉字扫描显示的基本过程是这样的：通电后由于电阻R，电容c1 的作用，使单片机的RST 复位脚电平先高后低，从而达到复位;之后，在C、C3、X 以及单片机内部时钟电路的作用。

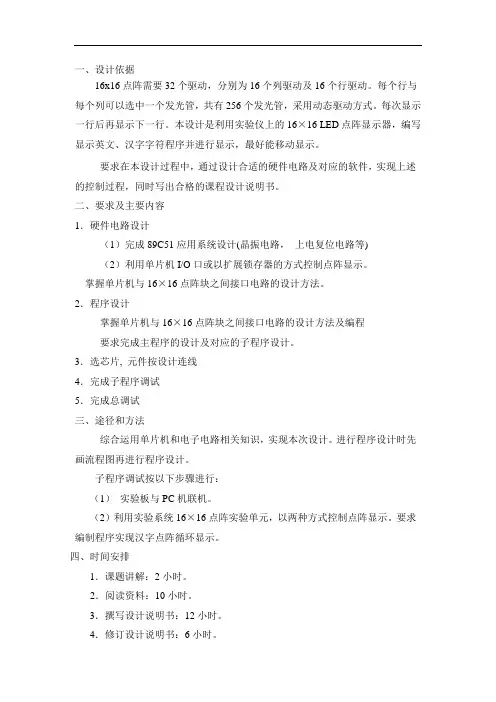

一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。
每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。
每次显示一行后再显示下一行。
本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。
要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。
二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。
掌握单片机与16×16点阵块之间接口电路的设计方法。
2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。
3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。
进行程序设计时先画流程图再进行程序设计。
子程序调试按以下步骤进行：（1）实验板与PC机联机。
（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。
要求编制程序实现汉字点阵循环显示。
四、时间安排1．课题讲解：2小时。
2．阅读资料：10小时。
3．撰写设计说明书：12小时。
4．修订设计说明书：6小时。
摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。
LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。
LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。

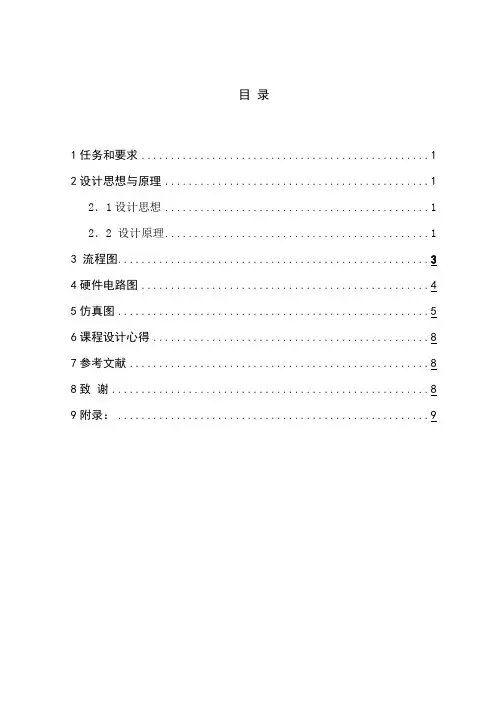

目录1任务和要求 (1)2设计思想与原理 (1)2．1设计思想 (1)2．2 设计原理 (1)3 流程图 (3)4硬件电路图 (4)5仿真图 (5)6课程设计心得 (8)7参考文献 (8)8致谢 (8)9附录： (9)1任务和要求1．设计一个可供6-8组参赛队的智力竞赛抢答器，每组设置一个抢答按钮。
2．电路具有第一抢答信号的鉴别和锁存功能。
即保持该信号不变，同时使后输入的信号无效。
3．在发出“抢答开始”命令后计时，规定的抢答时间到后无人抢答，发出“抢答时间到”信号，并锁定输入电路，使各路抢答信号无法再输入。
4．设置计分电路，每组预置为100分或其他，答对一次加10分，答错减10分（此项可选）。
2设计思想与原理2．1设计思想我的设计思路是竞赛抢答器要有报警系统，要是在规定时间内还没有参赛者抢答或回答出问题时就会发出报警声，倒计时为设定为30S。
并且如果出现犯规抢答时也会发出报警并且显示该犯规选手的编号。
这个抢答器可同时供不大于8名选手或8个代表队参加比赛，各用一个抢答按钮，按钮的编号与选手的编号是相对应的，分别是S1、S2、S3、S4、S5、S6、S7、S8；给节目主持人设置二个控制按钮开关，用来控制系统的清零和抢答的开始；该八路抢答器具有程序存储、数据锁存和显示功能，抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在数码管上显示出选手的编号，参赛选手在设定的时间内抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零；如果定时抢答30S后，却没有选手抢答时，系统持续报警，直到定时抢答的时间为零，本次抢答无效，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示FFF 犯规处理：如果主持人没按"开始"键，就有选手抢答，则显示选手编码，并持续报警。
如果已经有选手抢答了，别的选手则按键无效。
直到主持人重新复位按下开始键为止。
主持人可以根据不同的问答方式设定不同的抢答时间和回答时间。
