柔性直流输电的电压等级
柔性直流输电是一种先进的输电技术,其电压等级的选择是根据具体的工程需求和系统设计来确定的。
电压等级在柔性直流输电中扮演着重要的角色,它直接影响到输电系统的性能、效率和稳定性。
目前,柔性直流输电的电压等级主要有±320千伏、±400千伏和±500千伏。
其中,±320千伏是目前最常见的电压等级,主要应用于大容量、长距离的输电,如风电场、太阳能光伏场等。
±400千伏的电压等级目前正在中国应用,它可以用于更长距离的输电和更大容量的输电。
而±500千伏则是目前最高电压等级的柔性直流输电方案,正在研发和实验中,可应用于更远距离和更大容量的输电。
除此之外,柔性直流输电的电压等级还可以根据实际需求进行定制。
例如,一些特殊情况下,可能需要更高的电压等级来满足输电需求。
例如,世界上柔性直流的最高电压等级曾达到±500千伏,而某些工程则进一步提升到前所未有的±800千伏。
总的来说,柔性直流输电的电压等级选择需要综合考虑电网稳定性、传输效率、设备能力等多方面因素。
随着技术的不断进步和应用需求的不断增加,未来柔性直流输电的电压等级还有望继续提升。
rys电压等级-概述说明以及解释1.引言1.1 概述在日常生活和工业生产中,电压等级是电力系统中一项重要的基本参数。
它指的是电压信号的大小,是电力传输和配电系统中必不可少的指标。
电压等级的确定对于电力系统的安全运行以及设备的选型和维护都有着重要的意义。
在本文中,我们将介绍rys电压等级的概念、分类和应用,希望读者通过本文的阅读能够更加深入地了解电压等级的重要性和作用。
1.2 文章结构本文将从引言开始,介绍电压等级的基本概念和重要性。
接着将详细分析rys电压等级的分类和应用,包括不同等级的特点和使用场景。
最后,通过结论部分总结电压等级的重要性,并展望未来的电压等级发展方向。
希望通过这篇文章,读者能够对rys电压等级有更深入的了解,并为电力系统的设计和运行提供参考。
的内容1.3 目的本文的目的在于探讨rys电压等级在电力领域中的重要性和应用。
通过对电压等级的概念、分类和应用进行详细阐述,旨在帮助读者更好地理解电力系统中电压等级的作用和意义。
同时,我们也希望通过对电压等级的研究和讨论,促进电力领域的技术发展,为未来的电力系统设计和优化提供参考和指导。
通过本文的阐述,读者可以更深入地了解rys电压等级的重要性,为相关领域的研究和实践提供有益的参考和启示。
2.正文2.1 什么是电压等级电压等级是指在电力系统中用来描述电压大小的一个参数。
在电力系统中,电压等级通常用千伏(kV)作为单位来表示,例如110kV、220kV、500kV等。
电压等级的选择取决于电网的规模、负载需求以及经济考量等因素。
在电力系统中,电压等级的选择对于电力输送、分配和利用具有重要意义。
不同的电压等级对应着不同的输电距离、输电损耗以及设备成本等因素。
通常情况下,较高的电压等级可以实现更远距离的电力输送,减少输电损耗,并且在一定程度上可以减少线路数量和设备成本。
因此,电压等级的选择需要综合考虑电网的规模、经济性以及技术可行性等因素。
在电力系统设计和运行中,合理选择和调整电压等级是保证电网安全稳定运行的重要措施之一。
低压中压高压超高压四个电压等级的划分
根据国家标准,电压等级的划分如下:
1. 低压:交流电压小于1000V,直流电压小于1500V。
常见的低压电压等级有220V、380V等。
2. 中压:交流电压在1kV至35kV之间。
常见的中压电压等级有6kV、10kV、35kV等。
中压电压常用于城市配电网、工业和商业用电等领域。
3. 高压:交流电压在35kV至220kV之间。
常见的高压电压等级有66kV、110kV、220kV等。
高压电压常用于电力输配电网中。
4. 超高压:交流电压大于220kV。
常见的超高压电压等级有330kV、500kV等。
超高压电压常用于电力输电网中,可以远距离传输电能。
需要注意的是,不同国家和地区的电压等级划分标准可能会有所不同。
以上是一般情况下的划分,具体情况还需要根据实际需求和国家标准进行确定。

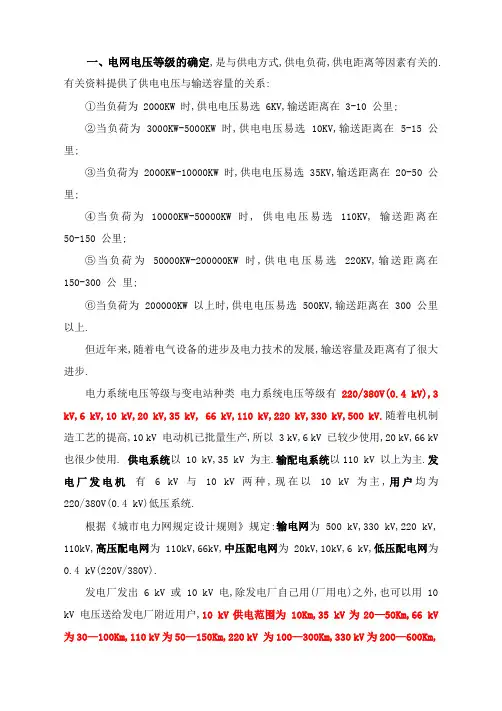

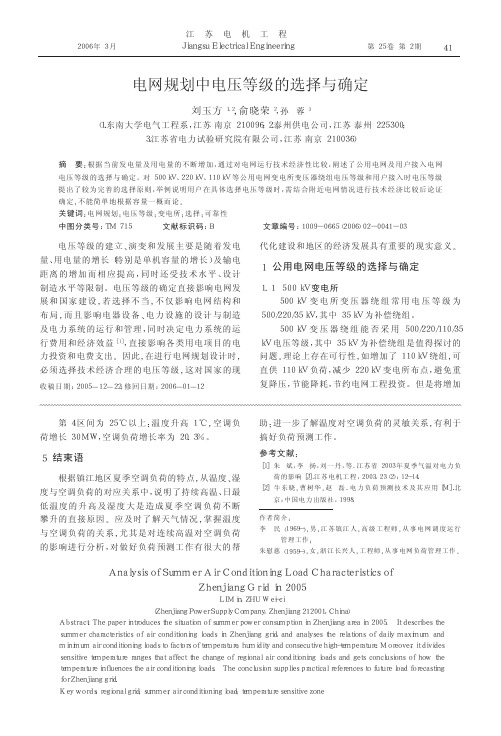

一、电网电压等级的确定,是与供电方式,供电负荷,供电距离等因素有关的. 有关资料提供了供电电压与输送容量的关系:①当负荷为 2000KW 时,供电电压易选 6KV,输送距离在 3-10 公里;②当负荷为 3000KW-5000KW 时,供电电压易选 10KV,输送距离在 5-15 公里;③当负荷为 2000KW-10000KW 时,供电电压易选 35KV,输送距离在 20-50 公里;④当负荷为10000KW-50000KW 时, 供电电压易选110KV, 输送距离在50-150 公里;⑤当负荷为50000KW-200000KW 时,供电电压易选220KV,输送距离在150-300 公里;⑥当负荷为 200000KW 以上时,供电电压易选 500KV,输送距离在 300 公里以上.但近年来,随着电气设备的进步及电力技术的发展,输送容量及距离有了很大进步.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV,6 kV,10 kV,20 kV,35 kV, 66 kV,110 kV,220 kV,330 kV,500 kV.随着电机制造工艺的提高,10 kV 电动机已批量生产,所以 3 kV,6 kV 已较少使用,20 kV,66 kV 也很少使用. 供电系统以 10 kV,35 kV 为主.输配电系统以110 kV 以上为主.发电厂发电机有 6 kV 与10 kV 两种,现在以10 kV 为主,用户均为220/380V(0.4 kV)低压系统.根据《城市电力网规定设计规则》规定:输电网为 500 kV,330 kV,220 kV, 110kV,高压配电网为 110kV,66kV,中压配电网为 20kV,10kV,6 kV,低压配电网为0.4 kV(220V/380V).发电厂发出 6 kV 或 10 kV 电,除发电厂自己用(厂用电)之外,也可以用 10 kV 电压送给发电厂附近用户,10 kV供电范围为 10Km,35 kV为20—50Km,66 kV 为30—100Km,110 kV为50—150Km,220 kV 为100—300Km,330 kV为200—600Km,500 kV为150—850Km.二、变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站).一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器,一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器.变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站.枢纽站电压等级一般为三个(三圈变压器),550kV /220kV /110kV.区域站一般也有三个电压等级(三圈变压器),220 kV /110kV /35kV 或 110kV /35kV /10kV. 终端站一般直接接到用户,大多数为两个电压等级(两圈变压器)110kV /10 kV 或 35 kV /10 kV.用户本身的变电站一般只有两个电压等级(双圈变压器)110 kV /10kV,35kV /0.4kV,10kV /0.4kV,其中以 10kV /0.4kV 为最多.三、变电站一次回路接线方案1、一次接线种类变电站一次回路接线是指输电线路进入变电站之后,所有电力设备(变压器及进出线开关等)的相互连接方式.其接线方案有:线路变压器组,桥形接线,单母线,单母线分段,双母线,双母线分段,环网供电等.2、线路变压器组变电站只有一路进线与一台变压器, 而且再无发展的情况下采用线路变压器组接线.3、桥形接线有两路进线,两台变压器,而且再没有发展的情况下,采用桥形接线.针对变压器,联络断路器在两个进线断路器之内为内桥接线,联络断路器在两个进线断路器之外为外桥接线.4、单母线变电站进出线较多时, 采用单母线, 有两路进线时, 一般一路供电, 一路备用 (不同时供电),二者可设备用电源互自投,多路出线均由一段母线引出.5、单母线分段有两路以上进线, 多路出线时, 选用单母线分段, 两路进线分别接到两段母线上, 两段母线用母联开关连接起来.出线分别接到两段母线上. 单母线分段运行方式比较多. 一般为一路主供, 一路备用 (不合闸) 母联合上,当主供断电时,备用合上,主供,备用与母联互锁.备用电源容量较小时,备用电源合上后,要断开一些出线.这是比较常用的一种运行方式. 对于特别重要的负荷,两路进线均为主供,母联开关断开,当一路进线断电时, 母联合上,来电后断开母联再合上进线开关. 单母线分段也有利于变电站内部检修,检修时可以停掉一段母线,如果是单母线不分段,检修时就要全站停电,利用旁路母线可以不停电,旁路母线只用于电力系统变电站.6、双母线双母线主要用于发电厂及大型变电站, 每路线路都由一个断路器经过两个隔离开关分别接到两条母线上,这样在母线检修时,就可以利用隔离开关将线路倒在一条件母线上.双母线也有分段与不分段两种,双母线分段再加旁路断路器,接线方式复杂,但检修就非常方便了,停电范围可减少.四、变配电站二次回路1、二次回路种类变配电站二次回路包括:测量,保护,控制与信号回路部分.测量回路包括:计量测量与保护测量.控制回路包括:就地手动合分闸,防跳联锁,试验,互投联锁,保护跳闸以及合分闸执行部分.信号回路包括开关运行状态信号,事故跳闸信号与事故预告信号.2、测量回路测量回路分为电流回路与电压回路. 电流回路各种设备串联于电流互感器二次侧 (5A),电流互感器是将原边负荷电流统一变为 5A 测量电流.计量与保护分别用各自的互感器(计量用互感器精度要求高),计量测量串接于电流表以及电度表,功率表与功率因数表电流端子.保护测量串接于保护继电器的电流端子.微机保护一般将计量及保护集中于一体,分别有计量电流端子与保护电流端子. 电压测量回路,220/380V 低压系统直接接 220V 或 380V,3KV 以上高压系统全部经过电压互感器将各种等级的高电压变为统一的 100V 电压, 电压表以及电度表, 功率表与功率因数表的电压线圈经其端子并接在 100V 电压母线上.微机保护单元计量电压与保护电压统一为一种电压端子.3、控制回路①合分闸回路合分闸通过合分闸转换开关进行操作, 常规保护为提示操作人员及事故跳闸报警需要,转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关.以使利用不对应接线进行合分闸提示与事故跳闸报警,国家已有标准图设计.采用微机保护以后,要进行远分合闸操作后,还要到就地进行转换开关对位操作,这就失去了远分操作的意义,所以应取消不对应接线,选用中间自复位的只有合闸与分闸的三档转换开关.②防跳回路当合闸回路出现故障时进行分闸,或短路事故未排除,又进行合闸(误操作),这时就会出现断路器反复合分闸,不仅容易引起或扩大事故,还会引起设备损坏或人身事故,所以高压开关控制回路应设计防跳.防跳一般选用电流启动,电压保持的双线圈继电器.电流线圈串接于分闸回路作为启动线圈.电压线圈接于合闸回路,作为保持线圈,当分闸时,电流线圈经分闸回路起动.如果合闸回路有故障,或处于手动合闸位置,电压线圈起启动并通过其常开接点自保持,其常闭接点马上断开合闸回路,保证断路器在分闸过程中不能马上再合闸.防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持, 这样可以减轻保护继电器的出口接点断开负荷,也减少了保护继电器的保持时间要求. 有些微机保护装置自己已具有防跳功能,这样就可以不再设计防跳回路.断路器操作机构选用弹簧储能时, 如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构(也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构),因为储能一般都要求 10 秒左右,当储能开关经常处于断开位置时,储一次能,合完之后,将储能开关再处于断开位置,可以跳一次闸;跳闸之后,要手动储能之后才能进行合闸,此时,也可以不再设计防跳回路.③试验与互投联锁与控制对于手车开关柜,手车推出后要进行断路器合分闸试验,应设计合分闸试验按钮.进线与母联断路,一般应根据要求进行互投联锁或控制.④保护跳闸保护跳闸出口经过连接片接于跳闸回路,连接片用于保护调试,或运行过程中解除某些保护功能.⑤合分闸回路合分闸回路为经合分闸母线为操作机构提供电源,以及其控制回路,一般都应单独画出.4、信号回路①开关运行状态信号由合闸与分闸指示两个装于开关柜上的信号灯组成:经过操作转换开关不对应接线后接到正电源上.采用微机保护后,转换开关取消了不对应接线,所以信号灯正极可以直接接到正电源上.②事故信号有事故跳闸与事故预告两种信号,事故跳闸报警也要通过转化开关不对应后,接到事故跳闸信号母线上,再引到中央信号系统.事故预告信号通过信号继电器接点引到中央信号系统.采用微机保护后,将断路器操作机构辅助接点与信号继电器的接点分别接到微机保护单元的开关量输入端子, 需要有中央信号系统时,如果微机保护单元可以提供事故跳闸与事故预告输出接点,可将其引到中央信号系统.否则,应利用信号继电器的另一对接点引到中央信号系统.③中央信号系统为安装于值班室内的集中报警系统,由事故跳闸与事故预告两套声光报警组成,光报警用光字牌,不用信号灯,光字牌分集中与分散两种. 采用变电站综合自动化系统后,可以不再设计中央信号系统,或将其简化,只设计集中报警作为计算机报警的后备报警.五、变配电站继电保护1、变配电站继电保护的作用变配电站继电保护能够在变配电站运行过程中发生故障(三相短路,两相短路,单相接地等)和出现不正常现象时(过负荷,过电压,低电压,低周波,瓦斯,超温,控制与测量回路断线等),迅速有选择性发出跳闸命令将故障切除或发出报警,从而减少故障造成的停电范围和电气设备的损坏程度,保证电力系统稳定运行.2、变配电站继电保护的基本工作原理变配电站继电保护是根据变配电站运行过程中发生故障时出现的电流增加,电压升高或降低,频率降低,出现瓦斯,温度升高等现象超过继电保护的整定值(给定值)或超限值后,在整定时间内,有选择的发出跳闸命令或报警信号.根据电流值来进行选择性跳闸的为反时限,电流值越大,跳闸越快.根据时间来进行选择性跳闸的称为定时限保护,定时限在故障电流超过整定值后,经过时间定值给定的时间后才出现跳闸命令.瓦斯与温度等为非电量保护. 可靠系数为一个经验数据,计算继电器保护动作值时,要将计算结果再乘以可靠系数,以保证继电保护动作的准确与可靠,其范围为 1.3~1.5. 发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数,一般为 1.2~2, 应根据设计规范要进行选择.3、变配电站继电保护按保护性质分类4、变电站继电保护按被保护对象分类:①发电机保护发电机保护有定子绕组相间短路,定子绕组接地,定子绕组匝间短路,发电机外部短路, 对称过负荷, 定子绕组过电压, 励磁回路一点及两点接地, 失磁故障等. 出口方式为停机,解列,缩小故障影响范围和发出信号.②电力变压器保护电力变压器保护有绕组及其引出线相间短路,中性点直接接地侧单相短路,绕组匝间短路,外部短路引起的过电流,中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压,过负荷,油面降低,变压器温度升高,油箱压力升高或冷却系统故障.③线路保护线路保护根据电压等级不同,电网中性点接地方式不同,输电线路以及电缆或架空线长度不同,分别有:相间短路,单相接地短路,单相接地,过负荷等.④母线保护发电厂和重要变电所的母线应装设专用母线保护⑤电力电容器保护电力电容器有电容器内部故障及其引出线短路, 电容器组合组和断路器之间连接线短路,电容器组中某一故障电容切除后引起的过电压,电容器组过电压,所连接的母线失压.⑥高压电动机保护高压电动机有定子绕组相间短路,定子绕组单相接地,定子绕组过负荷,定子绕组低电压, 同步电动机失步, 同步电动机失磁, 同步电动机出现非同步冲击电流.六、微机保护装置1、微机保护的优点①可靠性高:一种微机保护单元可以完成多种保护与监测功能.代替了多种保护继电器和测量仪表,简化了开关柜与控制屏的接线,从而减少了相关设备的故障环节,提高了可靠性.微机保护单元采用高集成度的芯片,软件有自动检测与自动纠错功能,也有提高了保护的可靠性.。

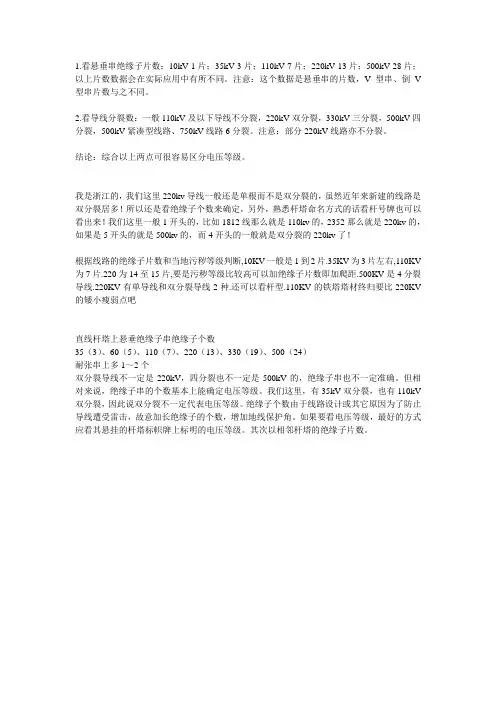

1.看悬垂串绝缘子片数:10kV 1片;35kV 3片;110kV 7片;220kV 13片;500kV 28片;以上片数数据会在实际应用中有所不同。
注意:这个数据是悬垂串的片数,V型串、倒V 型串片数与之不同。
2.看导线分裂数:一般110kV及以下导线不分裂,220kV双分裂,330kV三分裂,500kV四分裂,500kV紧凑型线路、750kV线路6分裂。
注意:部分220kV线路亦不分裂。
结论:综合以上两点可很容易区分电压等级。
我是浙江的,我们这里220kv导线一般还是单根而不是双分裂的,虽然近年来新建的线路是双分裂居多!所以还是看绝缘子个数来确定,另外,熟悉杆塔命名方式的话看杆号牌也可以看出来!我们这里一般1开头的,比如1812线那么就是110kv的,2352那么就是220kv的,如果是5开头的就是500kv的,而4开头的一般就是双分裂的220kv了!根据线路的绝缘子片数和当地污秽等级判断,10KV一般是1到2片.35KV为3片左右,110KV 为7片.220为14至15片,要是污秽等级比较高可以加绝缘子片数即加爬距.500KV是4分裂导线.220KV有单导线和双分裂导线2种.还可以看杆型.110KV的铁塔塔材终归要比220KV 的矮小瘦弱点吧直线杆塔上悬垂绝缘子串绝缘子个数35(3)、60(5)、110(7)、220(13)、330(19)、500(24)------耐张串上多1~2个双分裂导线不一定是220kV,四分裂也不一定是500kV的,绝缘子串也不一定准确。
但相对来说,绝缘子串的个数基本上能确定电压等级。
我们这里,有35kV双分裂,也有110kV 双分裂,因此说双分裂不一定代表电压等级。
绝缘子个数由于线路设计或其它原因为了防止导线遭受雷击,故意加长绝缘子的个数,增加地线保护角。
如果要看电压等级,最好的方式应看其悬挂的杆塔标帜牌上标明的电压等级。
其次以相邻杆塔的绝缘子片数。

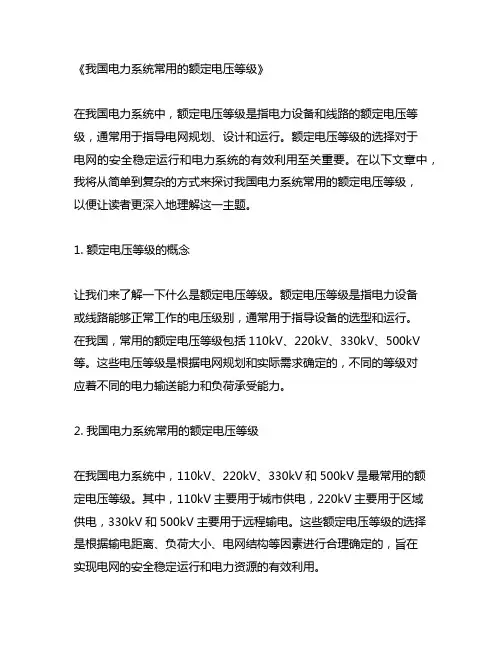

《我国电力系统常用的额定电压等级》在我国电力系统中,额定电压等级是指电力设备和线路的额定电压等级,通常用于指导电网规划、设计和运行。
额定电压等级的选择对于电网的安全稳定运行和电力系统的有效利用至关重要。
在以下文章中,我将从简单到复杂的方式来探讨我国电力系统常用的额定电压等级,以便让读者更深入地理解这一主题。
1. 额定电压等级的概念让我们来了解一下什么是额定电压等级。
额定电压等级是指电力设备或线路能够正常工作的电压级别,通常用于指导设备的选型和运行。
在我国,常用的额定电压等级包括110kV、220kV、330kV、500kV 等。
这些电压等级是根据电网规划和实际需求确定的,不同的等级对应着不同的电力输送能力和负荷承受能力。
2. 我国电力系统常用的额定电压等级在我国电力系统中,110kV、220kV、330kV和500kV是最常用的额定电压等级。
其中,110kV主要用于城市供电,220kV主要用于区域供电,330kV和500kV主要用于远程输电。
这些额定电压等级的选择是根据输电距离、负荷大小、电网结构等因素进行合理确定的,旨在实现电网的安全稳定运行和电力资源的有效利用。
3. 额定电压等级的影响电力系统中的额定电压等级不仅影响着电力设备的选型和设计,也影响着电网的运行和输电能力。
合理选择额定电压等级可以降低电网的损耗、提高输电效率,同时也能够提高电网的安全可靠性和稳定性。
电力系统中的额定电压等级选择至关重要,需要在综合考虑经济性、技术性和可靠性的基础上进行合理规划和设计。
4. 我对额定电压等级的个人观点和理解在我看来,额定电压等级的选择应该是一个综合考虑的结果,需要充分考虑电网的发展需求、电力资源的配置情况和技术经济指标等因素。
随着电力系统的发展和需求的不断变化,额定电压等级的选择也需要不断调整和优化。
只有在不断完善和优化的基础上,电力系统才能更好地满足社会发展对电力的需求,同时实现可持续发展和环境保护目标。

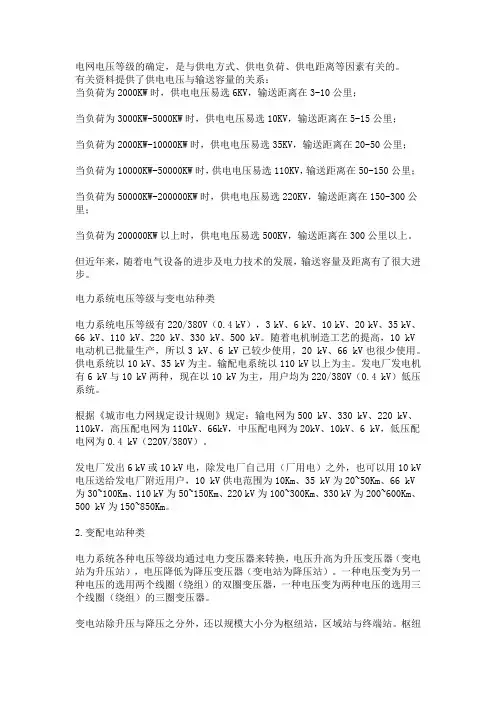

电网电压等级的确定,是与供电方式、供电负荷、供电距离等因素有关的。
有关资料提供了供电电压与输送容量的关系:当负荷为2000KW时,供电电压易选6KV,输送距离在3-10公里;当负荷为3000KW-5000KW时,供电电压易选10KV,输送距离在5-15公里;当负荷为2000KW-10000KW时,供电电压易选35KV,输送距离在20-50公里;当负荷为10000KW-50000KW时,供电电压易选110KV,输送距离在50-150公里;当负荷为50000KW-200000KW时,供电电压易选220KV,输送距离在150-300公里;当负荷为200000KW以上时,供电电压易选500KV,输送距离在300公里以上。
但近年来,随着电气设备的进步及电力技术的发展,输送容量及距离有了很大进步。
电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高,10 kV 电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V(0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定:输电网为500 kV、330 kV、220 kV、110kV,高压配电网为110kV、66kV,中压配电网为20kV、10kV、6 kV,低压配电网为0.4 kV(220V/380V)。
发电厂发出6 kV或10 kV电,除发电厂自己用(厂用电)之外,也可以用10 kV 电压送给发电厂附近用户,10 kV供电范围为10Km、35 kV为20~50Km、66 kV 为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
3.3v和1.8v等数字电路电压等级的确定从简单的电路小知识开始说起,数字电路中的电压等级是至关重要的。
在数字电路中,常见的电压等级包括3.3V和1.8V等,它们决定了电路的稳定性、功耗和性能。
在设计数字电路时,确定合适的电压等级对于电路的正常工作至关重要。
下面我们将深入探讨3.3V和1.8V等数字电路电压等级的确定。
1. 电压等级的重要性在数字电路中,电压等级直接影响着电路的功耗和性能。
较高的电压等级通常意味着更高的功耗和更高的性能,而较低的电压等级则意味着更低的功耗和性能。
在设计数字电路时,需要根据实际需求来确定合适的电压等级,以达到平衡功耗和性能的目的。
2. 确定电压等级的考量因素在确定3.3V和1.8V等数字电路电压等级时,需要考虑以下因素:- 总功耗:较高的电压通常意味着较高的功耗,而较低的电压则意味着较低的功耗。
需要根据电路的功耗需求来确定合适的电压等级。
- 逻辑电平:不同的电压等级对应不同的逻辑电平,需要确保所选的电压等级能够满足电路的逻辑需求。
- 抗干扰能力:较低的电压等级通常意味着更高的抗干扰能力,能够更好地应对电路中的干扰信号。
3. 3.3V和1.8V电压等级的比较- 3.3V电压等级:常用于较老的数字电路设计中,具有较高的逻辑电平和较高的功耗。
适用于对功耗要求不是特别严格的场合。
- 1.8V电压等级:随着技术的发展,1.8V电压等级逐渐成为数字电路设计中的主流选择,具有较低的功耗和较高的抗干扰能力。
适用于对功耗要求较高的场合。
4. 个人观点和理解在确定3.3V和1.8V等数字电路电压等级时,需要全面考虑电路的功耗、性能和抗干扰能力等因素。
随着技术的进步,1.8V电压等级将成为未来数字电路设计的主流选择,其低功耗和高性能将能够更好地满足现代电子产品对于节能和高性能的需求。
总结:通过本文对3.3V和1.8V等数字电路电压等级的确定的深入探讨,我们了解到电压等级对于数字电路的功耗、性能和抗干扰能力至关重要。
专利名称:直流配电电压等级的确定方法
专利类型:发明专利
发明人:陈虹,史伟,王一平,王曙宁,陆芸,王数,承昊新申请号:CN202111345648.9
申请日:20211115
公开号:CN113972641A
