相干光纤通信系统

[整理]相干光通信相干光通信一、相干光通信的基本工作原理在相干光通信中主要利用了相干调制和外差检测技术。

所谓相干调制，就是利用要传输的信号来改变光载波的频率、相位和振幅，这就需要光信号有确定的频率和相位(而不像自然光那样没有确定的频率和相位)，即应是相干光。

激光就是一种相干光。

所谓外差检测，就是利用一束本机振荡产生的激光与输入的信号光在光混频器中进行混频，得到与信号光的频率、位相和振幅按相同规律变化的中频信号。

在发送端，采用外调制方式将信号调制到光载波上进行传输。

当信号光传输到达接收端时，首先与一本振光信号进行相干耦合，然后由平衡接收机进行探测。

相干光通信根据本振光频率与信号光频率不等或相等，可分为外差检测和零差检测。

前者光信号经光电转换后获得的是中频信号，还需二次解调才能被转换成基带信号。

后者光信号经光电转换后被直接转换成基带信号，不用二次解调，但它要求本振光频率与信号光频率严格匹配，并且要求本振光与信号光的相位锁定。

相干光通信系统可以把光频段划分为许多频道，从而使光频段得到充分利用，即多信道光纤通信。

我们知道无线电技术中相干通信具有接收灵敏度高的优点，相干光通信技术同样具有这个特点，采用该技术的接收灵敏度可比直接检测技术高18dB。

早期，研究相干光通信时要求采用保偏光纤作传输介质，因为光信号在常规光纤线路中传输时其相位和偏振面会随机变化，要保持光信号的相位、偏振面不变就需要采用保偏光纤。

但是后来发现，光信号在常规光纤中传输时，其相位和偏振面的变化是慢变化，可以通过接收机内用偏振控制器来纠正，因此仍然可以用常规光纤进行相干通信，这个发现使相干光通信的前景呈现光明。

相干光纤通信系统在光接收机中增加了外差或零差接收所需的本地振荡光源，该光源输出的光波与接收到的已调光波在满足波前匹配和偏振匹配的条件下，进行光电混频。

混频后输出的信号光波场强和本振光波场强之和的平方成正比，从中可选出本振光波与信号光波的差频信号。

光模块分数通,传输,相干
摘要：
1.光模块的概述
2.光模块的分类
3.光模块的应用领域
4.光模块的发展趋势
正文：
光模块是一种光电子器件，主要负责光电信号的转换和传输。

它通常由光源、光探测器、光纤接口等组成，根据不同的应用场景，光模块可以分为多种类型。

光模块的分类主要有以下几种：分数通、传输和相干。

分数通光模块主要用于光网络中的光信号分配和耦合，可以将一路光信号分成多路，或者将多路光信号耦合成一路。

传输光模块主要用于光信号的长距离传输，可以实现光纤通信中的信号放大和补偿。

相干光模块则是一种特殊的光模块，它具有相位恒定和频率稳定的特性，主要用于光通信系统中的相干通信和相干信号处理。

光模块的应用领域非常广泛，主要包括光纤通信、光纤传感、光纤激光、光纤显示等。

在光纤通信中，光模块是构成光传输系统的基本单元，可以实现光信号的生成、调制、放大、传输和检测等功能。

在光纤传感中，光模块可以实现对光纤中传输的光信号的检测和分析，从而实现对物理量的测量和监测。

在光纤激光和光纤显示中，光模块则可以实现对光信号的生成和调控，从而实现对光场的调控和控制。

随着科技的发展，光模块也在不断发展和进步。

未来的光模块将会更加小型化、集成化和智能化，以满足光通信、光计算和光存储等领域的需求。

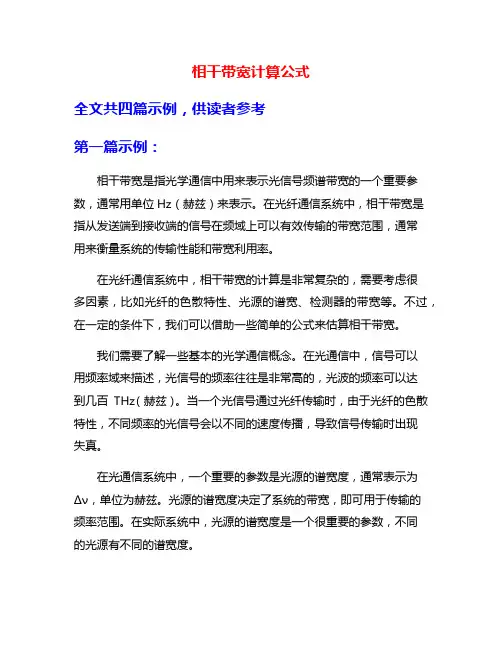

相干带宽计算公式全文共四篇示例，供读者参考第一篇示例：相干带宽是指光学通信中用来表示光信号频谱带宽的一个重要参数，通常用单位Hz（赫兹）来表示。

在光纤通信系统中，相干带宽是指从发送端到接收端的信号在频域上可以有效传输的带宽范围，通常用来衡量系统的传输性能和带宽利用率。

在光纤通信系统中，相干带宽的计算是非常复杂的，需要考虑很多因素，比如光纤的色散特性、光源的谱宽、检测器的带宽等。

不过，在一定的条件下，我们可以借助一些简单的公式来估算相干带宽。

我们需要了解一些基本的光学通信概念。

在光通信中，信号可以用频率域来描述，光信号的频率往往是非常高的，光波的频率可以达到几百THz（赫兹）。

当一个光信号通过光纤传输时，由于光纤的色散特性，不同频率的光信号会以不同的速度传播，导致信号传输时出现失真。

在光通信系统中，一个重要的参数是光源的谱宽度，通常表示为Δν，单位为赫兹。

光源的谱宽度决定了系统的带宽，即可用于传输的频率范围。

在实际系统中，光源的谱宽度是一个很重要的参数，不同的光源有不同的谱宽度。

接下来，我们来看看相干带宽的计算公式。

相干带宽可以用以下公式来估算：B=0.44\frac{λ^2}{Δλ}B表示相干带宽，λ表示光的波长，Δλ表示光源的谱宽度。

这个公式是基于光信号通过光纤传输时，波形的色散效应和频率失真进行的一些近似计算。

需要注意的是，这个公式是一个近似值，实际的相干带宽可能会有略微的差异。

除了上面的公式，还有其他一些方法可以用来计算相干带宽。

可以利用动态频谱分析仪来测量光信号的频谱，并通过一些分析方法来计算相干带宽。

这样的方法通常更加准确，但需要一些专业的仪器和技术支持。

相干带宽是光通信系统中一个非常重要的参数，它直接影响着系统的传输性能和带宽利用率。

通过合理的计算和估算，我们可以更好地设计和优化光通信系统，提高系统的性能和稳定性。

在实际应用中，我们可以根据系统的具体需要和要求来选择合适的计算方法和公式，以确保系统的正常运行和高效性能。

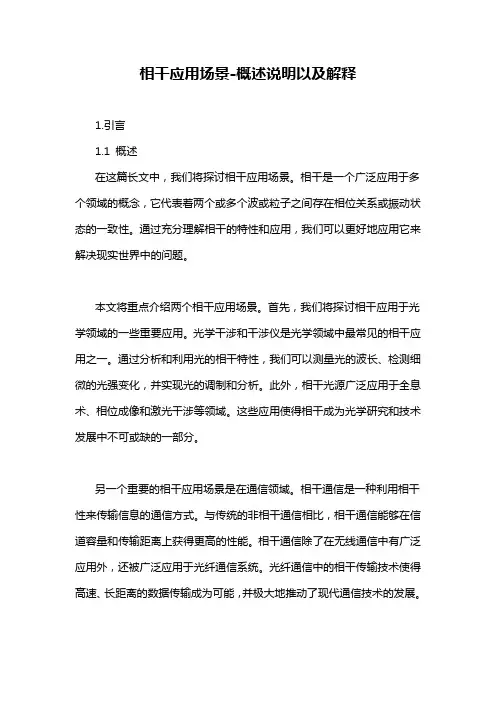

相干应用场景-概述说明以及解释1.引言1.1 概述在这篇长文中，我们将探讨相干应用场景。

相干是一个广泛应用于多个领域的概念，它代表着两个或多个波或粒子之间存在相位关系或振动状态的一致性。

通过充分理解相干的特性和应用，我们可以更好地应用它来解决现实世界中的问题。

本文将重点介绍两个相干应用场景。

首先，我们将探讨相干应用于光学领域的一些重要应用。

光学干涉和干涉仪是光学领域中最常见的相干应用之一。

通过分析和利用光的相干特性，我们可以测量光的波长、检测细微的光强变化，并实现光的调制和分析。

此外，相干光源广泛应用于全息术、相位成像和激光干涉等领域。

这些应用使得相干成为光学研究和技术发展中不可或缺的一部分。

另一个重要的相干应用场景是在通信领域。

相干通信是一种利用相干性来传输信息的通信方式。

与传统的非相干通信相比，相干通信能够在信道容量和传输距离上获得更高的性能。

相干通信除了在无线通信中有广泛应用外，还被广泛应用于光纤通信系统。

光纤通信中的相干传输技术使得高速、长距离的数据传输成为可能，并极大地推动了现代通信技术的发展。

通过研究和理解相干应用场景，我们可以更好地应用相干技术解决实际问题。

相干在光学和通信领域的应用仅仅是众多应用中的一部分，随着技术的进步和研究的深入，相信相干将在更多的领域展现出其重要性和价值。

1.2文章结构文章结构部分的内容可以按照以下方式写：文章结构:本文将从以下几个方面对相干应用场景进行探讨。

首先，在引言中，我们将对概述、文章结构和目的进行介绍，帮助读者了解全文的主要内容和意图。

接下来，我们将详细讨论两个具体的应用场景。

应用场景一会介绍...（在这里简要概括应用场景一的主要内容）。

然后，应用场景二将探讨...（在这里简要概括应用场景二的主要内容）。

最后，在结论部分，我们将对前文进行总结，并展望相干应用场景的未来发展。

通过以上的结构，读者可以清晰地了解到本文的内容安排和逻辑关系。

接下来，我们将对每个部分进行详细的阐述和论述，以帮助读者深入理解相干应用场景的重要性和应用前景。

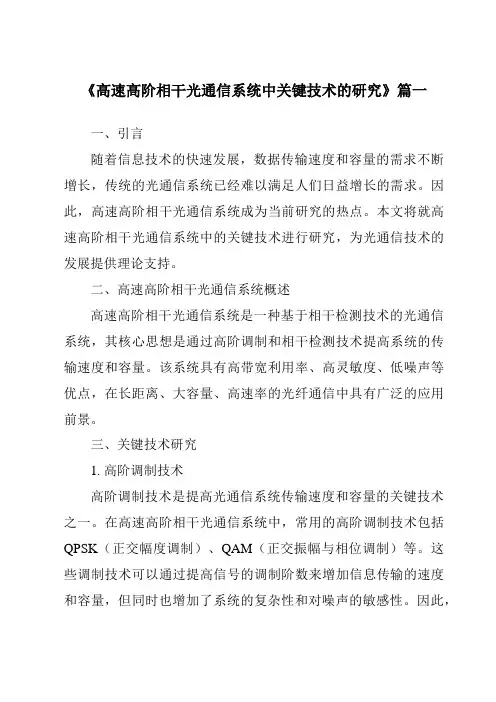

《高速高阶相干光通信系统中关键技术的研究》篇一一、引言随着信息技术的快速发展，数据传输速度和容量的需求不断增长，传统的光通信系统已经难以满足人们日益增长的需求。

因此，高速高阶相干光通信系统成为当前研究的热点。

本文将就高速高阶相干光通信系统中的关键技术进行研究，为光通信技术的发展提供理论支持。

二、高速高阶相干光通信系统概述高速高阶相干光通信系统是一种基于相干检测技术的光通信系统，其核心思想是通过高阶调制和相干检测技术提高系统的传输速度和容量。

该系统具有高带宽利用率、高灵敏度、低噪声等优点，在长距离、大容量、高速率的光纤通信中具有广泛的应用前景。

三、关键技术研究1. 高阶调制技术高阶调制技术是提高光通信系统传输速度和容量的关键技术之一。

在高速高阶相干光通信系统中，常用的高阶调制技术包括QPSK（正交幅度调制）、QAM（正交振幅与相位调制）等。

这些调制技术可以通过提高信号的调制阶数来增加信息传输的速度和容量，但同时也增加了系统的复杂性和对噪声的敏感性。

因此，研究如何优化高阶调制技术，提高其抗干扰能力和可靠性，是当前研究的重点。

2. 相干检测技术相干检测技术是高速高阶相干光通信系统的核心技术之一。

该技术通过在接收端对发送的光信号进行相干探测，可以获得更高的接收灵敏度和更低的误码率。

目前，常用的相干检测技术包括数字信号处理和模拟信号处理两种方式。

数字信号处理具有更高的灵活性和可扩展性，而模拟信号处理则具有更低的噪声和更高的灵敏度。

因此，研究如何结合两种技术的优点，提高相干检测技术的性能和可靠性，是当前研究的重点。

3. 光纤传输技术光纤传输技术是光通信系统的核心组成部分。

在高速高阶相干光通信系统中，需要采用具有低损耗、大带宽和高色散管理的光纤。

此外，为了减小光纤非线性和色散等因素对系统性能的影响，还需要采用一些先进的光纤传输技术，如超高速光纤传输技术、光放大器技术和色散补偿技术等。

这些技术的综合应用可以进一步提高系统的传输速度和可靠性。

---文档均为word文档，下载后可直接编辑使用亦可打印---摘要随着近几年的信息技术发展，对大容量信息的要求日益增加，有限的频带资源需要高频谱效率的通信系统。

尽管波分复用满足了大容量的传输要求，但固定的频率栅格造成了频带资源的浪费。

为了提高频谱利用率，相干光正交频分复用技术开始研究，它是一种结合了正交频分复用和相干光检测的技术，在保证了高频谱利用率，强抗干扰能力的同时又提升了系统的灵活度，大大增加了中继距离。

本文主要对相干光正交频分复用的原理和关键技术作了阐述，并研究了光纤信道对其传输性能的影响。

主要内容包括理论和仿真两个方面。

首先，理论上研究了基于正交频分复用的传输系统，从逆快速傅里叶变换/快速傅里叶变换，循环前缀切入，分析了它的高频谱利用率和高效的算法。

其次，利用商用OptiSystem软件仿真了CO-OFDM背靠背及传输系统，分析了光纤链路对CO-OFDM系统性能的影响。

关键词：相干光检测，正交频分复用，色散作者：仇佳指导老师：高明义Design and research of coherent optical orthogonal frequency division multiplexing optical communication systemAbstractWith the development of information technology in recent years, the demand for large-capacity information is increasing. The limited frequency band resources require a highly spectrum-efficient communication system. Although wavelength division multiplexing meets large-capacity transmission requirements, fixed frequency grids cause waste of frequency band resources. In order to improve the spectrum utilization, coherent optical orthogonal frequency division multiplexing technology has begun to be studied. It is a technology that combines orthogonal frequency division multiplexing and coherent optical detection to ensure high spectrum utilization and strong anti-interference ability. At the same time, the flexibility of the system is increased, and the relay distance is greatly increased. This paper mainly describes the principle and key technologies of coherent optical orthogonal frequency division multiplexing, and studies the influence of fiber channel on its transmission performance. The main content includes both theoretical and simulation aspects. First of all, the transmission system based on Orthogonal Frequency Division Multiplexing is theoretically studied. From the Inverse Fast Fourier Transform/Fast Fourier Transform, cyclic prefix cut-in, its high spectral efficiency and efficient algorithm are analyzed.Secondly, using commercial OptiSystem software to simulate the CO-OFDM back-to-back and transmission system, the influence of the optical fiber link on the performance of the CO-OFDM system is analyzed.Keywords: Coherent light detection, Orthogonal frequency division multiplexing, DispersionWritten by QiuJiaSupervised by Gao Mingyi第一章绪论1.1 引言我们生活在一个信息时代中，随着社会对于信息传递的要求日益增长，通信系统的结构也在日渐复杂和多元化。

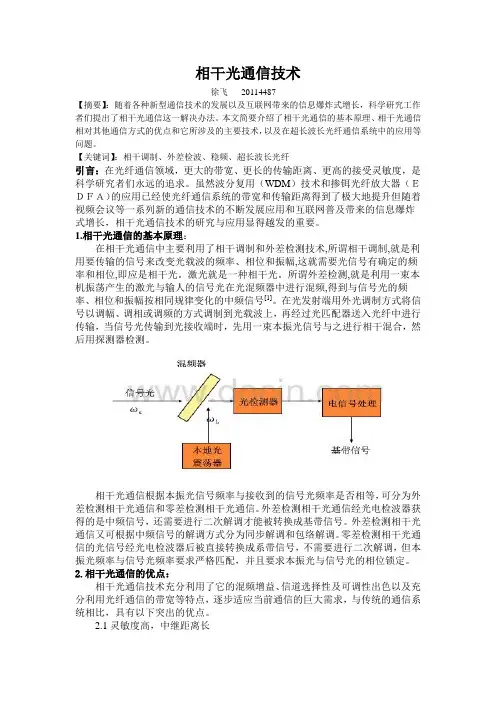

相干光通信技术徐飞20114487【摘要】：随着各种新型通信技术的发展以及互联网带来的信息爆炸式增长，科学研究工作者们提出了相干光通信这一解决办法。

本文简要介绍了相干光通信的基本原理、相干光通信相对其他通信方式的优点和它所涉及的主要技术，以及在超长波长光纤通信系统中的应用等问题。

【关键词】：相干调制、外差检波、稳频、超长波长光纤引言：在光纤通信领域，更大的带宽、更长的传输距离、更高的接受灵敏度，是科学研究者们永远的追求。

虽然波分复用（WDM）技术和掺铒光纤放大器（ＥＤＦＡ）的应用已经使光纤通信系统的带宽和传输距离得到了极大地提升但随着视频会议等一系列新的通信技术的不断发展应用和互联网普及带来的信息爆炸式增长，相干光通信技术的研究与应用显得越发的重要。

1.相干光通信的基本原理：在相干光通信中主要利用了相干调制和外差检测技术,所谓相干调制,就是利用要传输的信号来改变光载波的频率、相位和振幅,这就需要光信号有确定的频率和相位,即应是相干光。

激光就是一种相干光。

所谓外差检测,就是利用一束本机振荡产生的激光与输人的信号光在光混频器中进行混频,得到与信号光的频率、相位和振幅按相同规律变化的中频信号[1]。

在光发射端用外光调制方式将信号以调幅、调相或调频的方式调制到光载波上，再经过光匹配器送入光纤中进行传输，当信号光传输到光接收端时，先用一束本振光信号与之进行相干混合，然后用探测器检测。

相干光通信根据本振光信号频率与接收到的信号光频率是否相等，可分为外差检测相干光通信和零差检测相干光通信。

外差检测相干光通信经光电检波器获得的是中频信号，还需要进行二次解调才能被转换成基带信号。

外差检测相干光通信又可根据中频信号的解调方式分为同步解调和包络解调。

零差检测相干光通信的光信号经光电检波器后被直接转换成系带信号，不需要进行二次解调，但本振光频率与信号光频率要求严格匹配，并且要求本振光与信号光的相位锁定。

2.相干光通信的优点：相干光通信技术充分利用了它的混频增益、信道选择性及可调性出色以及充分利用光纤通信的带宽等特点，逐步适应当前通信的巨大需求，与传统的通信系统相比，具有以下突出的优点。
