如何升级微码DS3000 存储各部件微码讲解

DS4000/DS5000微码升级指南【注】：本文档只介绍D S4000/D S5000升级微码的基本方法，使用本文档前，请详细阅读升级版本微码的R E A D M E，通常 R E A D M E与微码下载链接在同一页面，名称为i b m_f w_d s4k f c_x x x x x x x x_a n y o s_a n y c p u.t x t（其中x x x x x x x x为版本号）一．显示当前微码版本在升级D S4000/D S5000微码之前，我们需要了解当前微码的版本信息，通过查看P r o f i l e可以知道D S4000/D S5000相关部件的微码信息，具体步骤如下：1.打开S t o r a g e M a n a g e r管理软件，关于软件的安装请参考相关章节或文档2.在S u b s y s t e m M a n a g e m e n t窗口中，选择S t o r a g e S u b s y s t e m→ V i e w→ P r o f i l e，或者S t o r a g e S u b s y s t e m→ V i e w P r o f i l e（如果使用老版本的S t o r a g e M a n a g e r c l i e n t）。

3.选择 C o n t r o l l e r标签 如图1所示，可以看到当前控制器微码和N V S R A M版本。

图1：查看当前微码和NVSRAM版本4.点击E n c l o s u r e s标签 如图2所示，显示了其中一个E S M模块当前的微码版本。

拖动右侧滚动条能够看到所有扩展柜的E S M微码版本，而每个扩展柜包括两个E S M模块图2：查看ESM微码版本5.点击D r i v e标签 如图3所示，可以看到当前硬盘驱动器的信息。

通过拉动下边滚动条能够看到所有硬盘驱动器的微码版本，由于可能存在不同的硬盘驱动器，所以我们能看到多个版本。

DS8000微码升级步骤1系统情况检查 (1)1.1运行end of call. (1)1.2检查当前微码版本，确定微码升级方式 (2)2数据备份及应急方法 (2)3停DS8000 COPY SERVICE服务 (2)3.1升级灾备中心DS8000前PPRC操作 (2)3.2升级生产中心DS8000前PPRC操作 (2)4微码升级 (3)4.1当前版本与目标版本 (3)4.2 code升级时间需求 (3)4.3升级顺序 (3)4.4升级步骤 (3)5 COPY SERVICE的恢复 (5)5.1升级灾备中心DS8000后PPRC操作 (5)5.2升级生产中心DS8000后PPRC操作 (5)1系统情况检查1.1运行end of call.检查是否有open call。

如存在问题需先行解决，再进行微码升级。

Run end of callFrom WebSM,Select: Service Applications1) Select: Service Focal Point2) Select: Service UtilitiesHighlight the SF: (2107-9xx---)Choose: “Selected” from the tool bar3)Select: View Storage Facility StateAll sections should report with passed in the status column.Failed status can be viewed by highlighting the System Check Type and thenselect details.4)If this is a multiple SF machine return to step A. above and check that SF’sresources.1.2检查当前微码版本，确定微码升级方式。

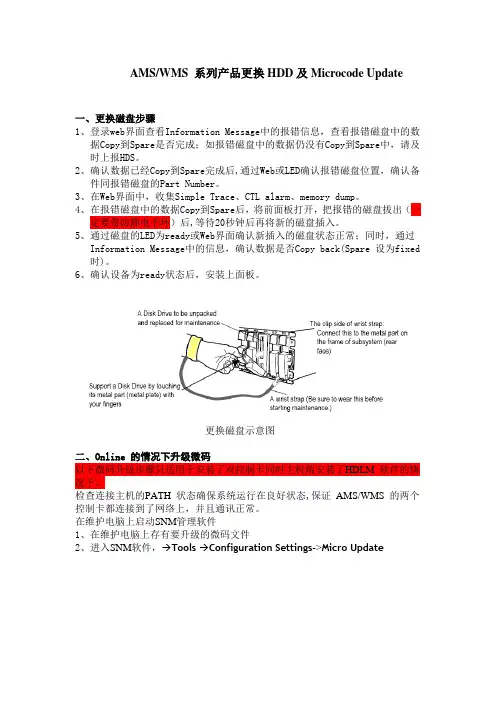

AMS/WMS 系列产品更换HDD及Microcode Update一、更换磁盘步骤1、登录web界面查看Information Message中的报错信息，查看报错磁盘中的数据Copy到Spare是否完成；如报错磁盘中的数据仍没有Copy到Spare中，请及时上报HDS。

2、确认数据已经Copy到Spare完成后,通过Web或LED确认报错磁盘位置，确认备件同报错磁盘的Part Number。

3、在Web界面中，收集Simple Trace、CTL alarm、memory dump。

4、在报错磁盘中的数据Copy到Spare后，将前面板打开，把报错的磁盘拔出（一定要带防静电手环）后,等待20秒钟后再将新的磁盘插入。

5、通过磁盘的LED为ready或Web界面确认新插入的磁盘状态正常；同时，通过Information Message中的信息，确认数据是否Copy back(Spare 设为fixed 时)。

6、确认设备为ready状态后，安装上面板。

更换磁盘示意图二、Online 的情况下升级微码以下微码升级步骤只适用于安装了双控制卡同时主机端安装了HDLM 软件的情况下。

检查连接主机的PATH 状态确保系统运行在良好状态,保证AMS/WMS 的两个控制卡都连接到了网络上，并且通讯正常。

在维护电脑上启动SNM管理软件1、在维护电脑上存有要升级的微码文件2、进入SNM软件，→Tools →Configuration Settings->Micro Update4、将微码文件Download到AMS/WMS的系统磁盘中5、选择Yes,以便手动切换Path6、停止一路的访问，例如Controller 0#dlnkmgr offline –path –cha –pathid XX7、对Controller 0 进行Replace8、确保Controller 0 启动完成9、恢复连接到Controller 0 的路径#dlnkmgr online –path –cha –pathid XX10、对别一个Controller 重复上述步骤，完成微码升级。

1服务器配置步骤 (3)1.1安装sun服务器操作系统——UNIX (solaris9) (3)1.2安装服务器数据库oracle9i (19)1.3安装DS3100系统 (21)1.3.1拷入DS3100文件夹 (21)1.3.2 每个节点都有指定的license，拷入ds3100文件夹下，系统才能运行。

(22)1.4配置SUN环境变量 (22)1.5访问历史服务器数据库的网络配置 (23)1.5.1前置、SCADA服务器访问历史服务器数据库的网络配置 (23)1.5.2历史服务器数据库的网络配置（主机名填历史服务器的IP） (24)1.6历史服务器建库 (26)1.6.1建库 (26)1.6.2建表 (26)1.6.3导入数据 (26)2工作站配置步骤 (27)2.1安装WINDOWS 2000 professional (27)2.2安装客户端数据库oracle： (28)2.3安装java (28)2.4安装DS3100系统 (28)2.5配置环境变量（NT） (28)2.6在客户端配置服务器 (31)2.7配置客户端调度系统的网络 (34)3NT下DS3100数据库置库 (37)4Web安装说明 (48)4.1DS3100环境建立 (48)4.2web应用程序安装 (49)4.2.1安装jdk(最好安装在C:\) (49)4.2.2安装Tomcat (49)4.3配置num文件夹 (52)4.4配置IIS服务 (52)5配置物理隔离设备 (54)5.1网络安全隔离设备在网络中的位置 (54)5.2网络安全隔离设备的接线图 (55)5.3系统的设置 (55)5.4网络安全隔离设备的配置 (55)5.5规则写入 (58)6卫星钟配置 (63)7UNIX系统下一些常用命令 (64)7.1SUN机器网卡安装说明 (4)7.2设置SUN机器的开机自检参数 (4)7.3查看SUN机器的网卡名称 (5)7.4修改SUN机器的分辨率 (5)7.5SUN的拷贝命令 (5)7.6修改SUN字体 (5)7.7SUN机器挂其他硬盘 (5)7.8编辑hosts.equiv文件 (6)7.9SUN操作系统下各个环境.................................................... 错误！未定义书签。

I B M-D S3000-快速维护手册IBM DS3000快速维护手册V1.1版本历史：说明：本文档仅供参考，并不能取代IBM的以下官方文档。

IBM DS3000官方服务文档内容介绍：1．以下是一本DS3000的入门红皮书Redbook，全面的介绍了DS3000系列的硬件结构，如何安装配置、管理和维护IBM System Storage DS3000: Introduction and Implementation Guide SG24-7065-00/Redbooks.nsf/RedbookAbstracts/sg247065.html /redbooks/pdfs/sg247065.pdf2．作为IBM工程师/BP代理商/客户，任何安装，实施，维护和变更工作都应首先参考DS3000 的官方服务文档：1）每一个型号的D34000，都有一本最新版的Installation，User’s and Maintenance Guide。

这本服务文档包含了以下重要内容：a．物理安装的步骤b．详细的连线指南（包括主机端的连线图和内部磁盘柜的标准连线图）c．如何查看和理解所有状态灯（LED）的含义d．硬件物理更换的具体步骤e．备件号列表（Parts List）2）IBM System Storage DS3200, DS3300 and DS3400 Quick Installation Guide 这本服务文档包含了官方服务文档的公网下载地址和安装配置过程中需要查看的所有文档的名字。

下载地址1：IBM System Storage Support 门户网站（下载官方服务文档和微码）http://www-/jct01004c/systems/support/supportsite.wss/allproducts?brandind=5 345868下载地址2：http://www-/systems/support/storage/disk/ds3200/support1.htmlhttp://www-/systems/support/storage/disk/ds3300/support1.htmlhttp://www-/systems/support/storage/disk/ds3400/support1.html注意：本文档仅供IBM内部使用，不能提供给客户或者代理商IBM DS3000官方服务文档内容介绍： (3)第一章、DS3000系列概览 (5)第二章、如何观察DS3000各个部件的指示灯？ (6)二一、DS3000前面板和硬盘的状态灯 (6)二二、控制器的后面板指示灯 (8)二三、电源指示灯 (13)第三章、DS3000的开关机步骤 (14)第四章、如何在STORAGE MANAGER客户端管理软件里面添加DS3000子系统 (14)第五章、如何使用STORAGE MANAGER客户端管理软件查看DS3000的状态 (18)五一、主菜单 (19)五二、S UMMARY菜单 (20)五三、C ONFIGURE (22)五四、M ODIFY (22)五五、T OOLS (22)五六、S UPPORT (22)第六章、DS3000故障数据的格式和上传方法 (25)六一、数据格式 (25)第七章、如何升级DS3000系列的微码 (27)七一、升级顺序 (27)七二、升级存储扩展柜的ESM FIRMWARE (29)七三、升级控制器的F IRMWARE (29)七四、升级硬盘微码 (32)七五、如何将控制器微码从V6.XX.XX.XX到V7.35.41.XX (35)第八章、如何运行脚本程序 (39)第九章、常见故障处理和注意事项 (41)第十章、如何通过串口线连接DS3000的控制器 (47)第一章、DS3000系列概览DS3000系列一共分成四个产品（DS3200、DS3000、DS3400以及EXP3000扩展柜）硬件结构如下：第二章、如何观察DS3000各个部件的指示灯？二一、DS3000前面板和硬盘的状态灯DS3000的基本柜可以容纳12块硬盘。

文广SAN交换机升级微码实施方案
2010年7月20日
一、实施前期准备：（需要准备什么样的环境和条件）
1、确认连接该交换机的主机都是双链路冗余的,即连接该交换机的主机还连接另外一台交换机.确保每台主机都有双链路来连接存储.
2、在升级前最好关闭该交换机上所有连接的WINDOWS系统.待升级完成后再启动这些系统.
二、实施步骤：
1、确认连接该交换机的主机都是双链路冗余的, 确保每台主机都有双链路来连接存储.
2、把该交换机先断电重起一下,检查报错日志是否有硬件报错.如果没有硬件报错则开始进行微码升级,如果有硬件报错先解决硬件问题再进行微码升级.
3、在笔记本上配置和交换机同一网段的IP地址,然后通过笔记本连接交换机.
4、telnet到该交换机上,输入用户名admin,密码password.
5、使用命令firmwaredownload进行交换机的微码升级.首先先升级到4.4.2b,然后再升级到5.1.0c,最后升级到5.3.0a.升级完成后使用命令firmwaredownloadstatus和firmwareshow查看微码是否升级成功.
6、确认微码升级成功后启动前期关闭的所有WINDOWS系统并检查是否能正常识别存储.。

3000+软件升级使用说明一、基本信息1、设计基本信息：1）设计时间：2016.1.122）产品描述：3）适用范围及配套软件说明：2、软件版本识别二、升级点使用说明1、升级点1描述1、UCMP试验方法：试验条件：1）检修开关有效，电梯停止在门区位置，保持门锁闭合。

试验方法：1）必须在检修开关有效的条件下，门锁闭合的情况下2）功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，此时断开门锁回路。

3）手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行3）电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP 故障），电梯停止运行。

其他设计说明：1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。

2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。

3）在UCMP测试模式下，启动加速曲线按照加速度F3-08直线加速到检修速度。

2、升级点2描述检测条件：自动开启。

检测方法：控制器检测到（03）门区信号由有效变为无效，并且此时门锁信号断开，判断如果电梯位移超过5cm后，电梯报E65 UCMP故障，5A级故障，电梯停止运行。

复位条件：1）E65故障不可自动复位，断电上电也不可以自动复位；2）在检修状态下，可手动复位3、门锁短接检测方法：增加高压输入点：门锁1短接检测点(7)；门锁2短接检测点(8)低压输入点：门锁1短接检测点(81)；门锁2短接检测点(82)门锁短接检测接线逻辑：X26:门锁1短接X27:门锁检测封门X26:门锁1短接封门X27:门锁检测X28:门锁2短接封门注意：门锁回路末端一定要连接到X27，才有防运行接触器拉弧功能。

开门信号1控制的门锁回路抽头的高压检测一定要设置为7，对应起来。

同理开门2的控制的门锁回路抽头的高压检测一定要设置为8。

门锁短接检测逻辑：1）正常运行到站开门后，提前开门输出封门信号,延时3s 。

如何升级微码DS3000 存储各部件微码这部分描述了如何升级DS3000的固件。

你可以在以下链接，下载最新的升级固件：/servers/storage/support/disk附录B：“IBM 支持网站”在第563页描述了网站和其内容。

在这个网页上可以浏览到所有最近更新的DS3000固件（控制器，ESM,磁盘，和NVSRAM）,HBA的设备驱动和固件，以及存储管理软件版本。

DS3000的固件与存储管理软件的版本、HBA的设备驱动固件是紧密相关的，并且也与你的主机相对应。

需要去检查DS3000升级固件里的readme文档，确定是否需要主机安装一些必须的软件。

如果你的机器没有最新的存储管理软件（包括多路径设备驱动）或者主机需要的HBA卡的软件，在进行DS3000固件升级前请务必先下载安装。

无特殊说明的，建议您先把所有程序都更新到最新。

图13-16 DS3400代码下载升级固件需要一个维护窗口，所以您的存储柜需要计划停止服务。

从IBM的支持网站上下载所需要的升级包请存放到本地硬盘。

重要提示：在这部分介绍里面给了一个程序提供升级的指导。

然而，这是可以改变的。

在每次升级固件前一定要认真阅读readme文档，确保刷新程序配合的准确性。

升级主机在升级DS3000的固件之前，你的服务器端所安装的软件应该更新到最新。

登录到IBM支持链接列表去查看是否有最新的存储管理软件和HBA驱动。

如果有，根据readme文档的说明升级它们。

如果需要，请也升级HBA驱动和存储管理软件。

升级存储管理软件的介绍在本书的第五章。

“安装IBM System Storage DS300 Storage Manager”在第四部分的第93页。

“简单配置”在第351页。

存储管理软件中包含了多路径驱动。

当您的服务器安装了多块HBA卡后，更新此软件可以获得最新的多路径驱动。

注意：升级主机服务器端的存储管理软件需要重启服务器系统，请计划您的荡机时间。
