电测仪表工—初级理论介绍

第一章电工仪表及测量的基本知识在电能的生产、传输、分配和使用等各个环节中，都需要通过电工仪表对系统的运行状态(如电能质量、负荷情况等)加以监测，从而保证系统安全而又经济地运行，所以人们常把电工仪表和测量称作电力工业的眼睛和脉搏。

电工仪表和测量技术是从事电气工作的技术人员必须掌握的一门学科。

本章主要介绍电工仪表及测量的基本知识。

第一节电工仪表的基本原理与组成进行电量或磁量测量所需的仪器仪表，统称电工仪表。

一、电工仪表的分类电工仪表仪器种类繁多，按其结构、原理和用途大致可分为下而几类。

1．电测量指示仪表电测量指示仪表又称为直读仪表。

这种仪表的特点是先将被测量转换为可动部分的角位移，然后通过可动部分的指示器在标尺上的位置直接读出被测量的值，如交直流电压表、电流表、功率表都属于这种仪表。

指示仪表又可分为以下几种类型:(1)按仪表工作原理，可分为磁电系、电磁系、电动系、感应系、静电系、热电系、整流系、电子系等。

(2)按用途，可分为电流表、电压表、功率表、电能表、功率因数表、频率表、相位表、欧姆表、兆欧表及万用表等。

(3)按被测电流的种类，可分为直流表、交流表及交直流两用表等。

(4)按使用环境条件，可分为A、A1、B、B1、C5个组。

其中C组环境条件最差。

(5)按使用方式，可分为安装式、便携式等。

(6)按防御外界电场或磁场的性能，可分为I、Ⅱ、Ⅲ、IV 4个等级。

I级仪表在外磁场或外电场的影响下，允许其指示值改变±0.5%；II级仪表允许改变±1.0%；Ⅲ级仪表允许改变±2.5%；IV级仪表允许改变±5.0%。

除上述分类法外，还有其他的分类方法。

2.比较仪器比较仪器用于比较测量，它包括各类交直流电桥、交直流补偿式测量仪器。

比较仪器测量准确度比较高，但操作过程复杂，测量速度较慢。

3.数宇仪表数字仪表也是一种直读式仪表，它的特点是将被测量转换成数字量，再以数字方式显示出测量结果。

电力仪表入门知识点总结一、电力仪表的种类1. 电能表电能表是用于测量、记录和显示电能消耗的仪表。

它们通常安装在用户端，用于计量用户实际用电量，是电力收费的依据。

电能表按照测量原理和数字化程度可以分为机械式电能表和电子式电能表。

2. 电压表、电流表、功率表这些仪表用于测量电压、电流和功率的大小，以及它们的波形、频率等参数。

它们在电力系统的调试、运行和故障检测中起着非常重要的作用。

3. 多功能仪表多功能仪表可以同时测量多个电参数，并且可以进行数据记录、数据分析、报警和通信等功能。

它们是现代化电力监控系统和自动化系统的重要组成部分。

4. 示波器示波器用于显示电压、电流的波形图形，能够直观地观察波形的形状、幅值、频率等参数，对于电路的故障检测和调试非常有帮助。

5. 电能质量分析仪电能质量分析仪用于监测电力系统中各种电能质量参数，包括谐波、闪变、不对称性等。

它们对于维护电力系统的安全稳定运行非常重要。

6. 温度计、湿度计在电力系统中，温度和湿度是影响设备运行和寿命的重要参数，因此温度计和湿度计也是电力仪表中的重要组成部分。

二、电力仪表的基本原理1. 电压测量原理电压是电力系统中的一种电势能，用V表示。

电压的测量是通过将电压施加在电压表的测量回路中，利用电表的电压标度来直接读出。

2. 电流测量原理电流是电力系统中的一种电荷运动，用I表示。

电流的测量是通过将电流引入电流表的测量回路中，利用电表的电流标度来直接读出。

3. 功率测量原理功率是电力系统中的一种能量转换，用P表示。

功率的测量可以根据电压和电流的大小来计算，也可以通过功率表来直接测量。

4. 电能测量原理电能是电力系统中的一种能量，用kWh表示。

电能的测量是通过电能表来实现的，它通过电流脉冲或者电压脉冲来记录电能的消耗。

5. 示波器原理示波器是通过将待测电信号引入示波器的输入端，然后在示波器的屏幕上显示相应的波形图像。

它的基本原理是将电压信号转换为电子束在示波器屏幕上的光亮点，从而形成波形图形。

仪表工初级理论试题及答案一、填空1．仪表运行特性通常分为（）和（）特性。

2．测量误差是（）与（）之间的差值。

3．在整个测量过程中保持不变的误差是（）误差。

4.（）指显然与事实不符的误差，没有任何规律可循。

5. 调校用的标准仪器，基本误差的绝对值不应超过敏校仪表基本误差绝对值的（）。

6.表示仪表精度的相对误差，非线性误差，变差都是指仪表在测量过程中达到稳态后的误差，它们都属于（）误差。

7.管路的防冻，主要有（）和（）两种方法。

8.测量管路与电缆之间的间距不宜小于（）mm。

9.油管路高热表面保温层的距离不应小于（）mm。

10.补偿导线分为（）和（）两类，其中X表示（），C表示（）。

11.热电偶补偿方法有（）、（）、（），（）。

12.常见的弹簧管式压力表有（）和（）。

13.电测型压力计是基于（）来进行压力测量的仪表．14.一块压力表在现场的安装一般包括（）、（）和（）等内容．15.测量液体压力时，取压点应在（），测量气体压力时，取压点应在（）。

16.测量氧气压力时，不得使用（）、（）；测量乙炔压力时，不得使用（）。

17.翻板液位计应（）安装，连通容器与设备之间应装有（），以方便仪表维修、调整．18.当浮筒液位计的浮筒被腐蚀穿孔或被压扁时，其输出指示液位比实际液位（）。

19.浮球式液位计可以分为外浮式和（），外浮式的特点是（），但不适用于测量（）或（）、（）的液位．20.化工过程中测量参数（）、（）测量易引入纯滞后。

21.测量滞后一般由（）引起，克服测量滞后的办法是在调节规律中（）。

22.目前国内生产调节阀有（）、（）、（）3种流量特性。

23.气动调节阀的手轮机构一般有（）手轮机构和（）手轮机构．24.球阀按阀芯的结构形式可分为（）型和（）型两种。

25.三通阀按其作用形式分为（）和（）两种26.阀门定位器是基于（）原理工作的．27.工程施工过程中，应对已安装的（）进行保护。

28.仪表工程施工前，应对施工人员进行（）。

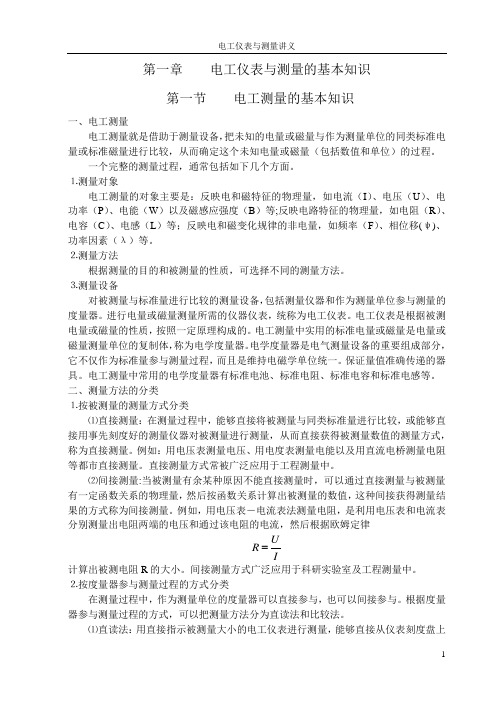

第一章电工仪表与测量的基本知识第一节电工测量的基本知识一、电工测量电工测量就是借助于测量设备，把未知的电量或磁量与作为测量单位的同类标准电量或标准磁量进行比较，从而确定这个未知电量或磁量（包括数值和单位）的过程。

一个完整的测量过程，通常包括如下几个方面。

⒈测量对象电工测量的对象主要是：反映电和磁特征的物理量，如电流（I）、电压（U）、电功率（P）、电能（W）以及磁感应强度（B）等;反映电路特征的物理量，如电阻（R）、电容（C）、电感（L）等；反映电和磁变化规律的非电量，如频率（F）、相位移(ψ)、功率因素（λ）等。

⒉测量方法根据测量的目的和被测量的性质，可选择不同的测量方法。

⒊测量设备对被测量与标准量进行比较的测量设备，包括测量仪器和作为测量单位参与测量的度量器。

进行电量或磁量测量所需的仪器仪表，统称为电工仪表。

电工仪表是根据被测电量或磁量的性质，按照一定原理构成的。

电工测量中实用的标准电量或磁量是电量或磁量测量单位的复制体，称为电学度量器。

电学度量器是电气测量设备的重要组成部分，它不仅作为标准量参与测量过程，而且是维持电磁学单位统一。

保证量值准确传递的器具。

电工测量中常用的电学度量器有标准电池、标准电阻、标准电容和标准电感等。

二、测量方法的分类⒈按被测量的测量方式分类⑴直接测量：在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，从而直接获得被测量数值的测量方式，称为直接测量。

例如：用电压表测量电压、用电度表测量电能以及用直流电桥测量电阻等都市直接测量。

直接测量方式常被广泛应用于工程测量中。

⑵间接测量:当被测量有余某种原因不能直接测量时，可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算出被测量的数值，这种间接获得测量结果的方式称为间接测量。

例如，用电压表－电流表法测量电阻，是利用电压表和电流表分别测量出电阻两端的电压和通过该电阻的电流，然后根据欧姆定律URI计算出被测电阻R的大小。

仪表工入门基础知识
1. 仪表工的工作职责及技能要求：仪表工是负责安装、维修、检修各种仪表设备的专业技工，需要具备电子、机械、测控、自动化等相关技能，以及具备良好的安全意识、团队合作能力和沟通能力。

2. 仪表工常用工具和设备：仪表工需要掌握常用的手工具、电动工具、测量仪器、校准仪器等，如螺丝刀、扳手、钳子、万用表、示波器、检定器等。

3. 仪表设备分类及原理：仪表设备按照测量物理量的不同可以分为电气、机械、热力学等不同类型。

不同类型的仪表设备有着不同的原理和特点，如万用表、电压表、安培表、温度计、压力表等。

4. 电路图及电气控制系统：仪表工需要掌握基本的电路图和电气控制系统的原理。

这些知识是仪表工进行故障诊断和维修的基础，也是进行新设备安装和调试的必备知识。

5. 仪表设备的安装和维修：仪表工需要掌握仪表设备的安装和维修方法，包括设备固定、接线、校准和替换等。

同时还需要了解常见的故障现象和解决方法。

6. 安全防护措施：仪表工作涉及到电气、机械、化学等多个方面，需要注意安全防护措施，如穿戴防护服、佩戴安全帽、使用防护眼镜等。

7. 工作流程和流程控制：仪表工作需要遵循一定的工作流程和流程控制，包括设备检测、故障诊断、维修操作、设备校准等步骤，通过标准化的操作流程提高工作效率和减少工作风险。

1.(简答题,基础知识,较难)晶体管有哪几种工作状态？答案：答：晶体管有三种工作状态：放大状态、饱和状态和截止状态。

2.(简答题,专业知识,较易)什么是国际单位制？答案：答：国际单位制的国际简称SI，它是由国际计量大会（CGPM）所采用和推荐的一贯单位制。

目前国际单位制是以米、千克、秒、安培、开尔文、摩尔和坎德拉等七个基本单位为基础的。

3.(简答题,专业知识,较易)试写出作为国际单位制（SI）基础的基本单位的名称和符号。

答案：答：基本单位共有七个，它们的名称和符号如下：单位名称：米、千克（公斤）、秒、安［培］、开［尔文］、摩［尔］、坎［德拉］；单位符号：m、kg、s、A、K、mol、cd。

4.(简答题,专业知识,较易)按工作原理分，电气仪表有哪几种形式？答案：答：按工作原理分，电气仪表有电磁式、电动式、磁电式、感应式、整流式、热电式、电子式、静电式仪表等。

5.(简答题,专业知识,较易)常用电工测量仪表的准确度等级有几级？答案：答：有0.1级、0.2级、0.5级、1.0级、1.5级、2.5级和5.0级等七个等级。

6.(简答题,专业知识,较易)按使用方法仪表可分为哪几类？答案：答：按使用方法，仪表可分为开关板式（简称板式表）和可携式两类。

7.(简答题,专业知识,较易)电测指示仪表测量机构在工作时有哪些力矩？答案：答：有转动力矩、反作用力矩和阻尼力矩。

8.(简答题,专业知识,中等)什么是真值？什么是约定真值？答案：答：真值是个理想的概念，表征严格定义的量处于该定义条件下的量值。

真值通常不能准确知道。

约定真值是真值的近似值。

就给定目的而言，两者之差可以略而不计。

9.(简答题,专业知识,中等)什么是绝对误差？什么是相对误差和引用误差？答案：答：绝对误差等于测量结果与被测量真值之差。

相对误差等于绝对误差与被测量真值的比值，以百分数表示。

引用误差等于绝对误差与仪表的量程上限之比，以百分数表示。

10.(简答题,专业知识,中等)什么是电工测量仪表？答案：答：把一个被测电工量与一个充当测量单位的已知量进行比较，确定它是该单位的若干倍或若干分之一，用来实现这种被测量与量具（度量器）之间相互比较的技术工具（仪器仪表），称为电工测量仪表。

电仪工基本知识及技能电仪工作是指对电气设备、仪器仪表进行安装、调试、维修和故障排除的工作。

电仪工作不仅需要掌握电气原理和相关的知识，还需要具备一定的技能和经验。

本文将从电仪工的基本知识和技能两个方面进行介绍，以帮助读者更好地理解电仪工作。

一、电仪工基本知识1. 电气基础知识：电仪工作的基础是掌握电气基础知识，包括电压、电流、电阻等基本概念，以及电路的组成和工作原理。

电仪工需要了解不同电器设备的电路结构和工作原理，以便更好地进行安装和维修。

2. 电气设备知识：电仪工作的核心是对各种电气设备的了解和应用。

电仪工需要熟悉各种电机、电器设备的特点和性能参数，了解其使用范围和注意事项。

同时，还需要掌握电气设备的安装方法和调试技巧，以确保设备的正常运行。

3. 仪器仪表知识：仪器仪表在电仪工作中起到了至关重要的作用。

电仪工需要了解各种仪器仪表的原理和使用方法，能够正确操作并读取仪表的测量结果。

此外，电仪工还需要了解各种仪表的精度和测量范围，以便选择合适的仪表进行测量。

4. 电气安全知识：在电仪工作中，安全是首要考虑的因素。

电仪工需要了解电气安全知识，包括电气事故的原因和防范措施，以及正确使用个人防护用具和工具的方法。

电仪工还需要了解国家和行业的相关安全规范和标准，确保工作的安全性。

二、电仪工基本技能1. 电路图解读：电仪工需要能够准确地解读和绘制电路图，了解电路的连接方式和元件的作用。

通过电路图的解读，可以更好地理解电路的工作原理，从而进行安装和维修工作。

2. 电气设备安装和调试：电仪工需要具备电气设备的安装和调试技能，包括设备的接线、固定和调整。

电仪工需要根据设备的使用说明书和相关标准，正确地安装和调试设备，确保设备的正常运行。

3. 故障排除和维修：电仪工需要具备故障排除和维修电气设备的技能。

当设备出现故障时，电仪工需要通过观察、测量和检修，找出故障的原因，并采取相应的修复措施。

电仪工需要熟悉常见的故障类型和解决方法，以便能够快速、准确地进行故障排除。

文$本$开$始电气测量仪表的用途是什么?答案：电气测量仪表的用途是保证电力系统安全经济运行的重要工具之一,是变电值班人员监督设备运行状态的依据,是正确统计地区负荷积累资料和计算生产指标的基本数据的来源.仪表标度盘在起始点附近标有一黑点是表示什么意思?答案：为了使仪表有较高的测量准确度,在仪表标度盘在用一黑点来区别标度盘的工作部分和非有效工作部分.一般黑点以上(在标度盘的20%～100%范围内)为工作部分,它应符合该仪表的准确等级要求,黑点以下(标度盘的20%以下)为非有效工作部分.在仪表制造上它便满足不了该仪表准确等级的要求.因此如果变电站某些仪表经常指示在黑点以下其有效数字是不够的,按要求应更换合适的仪表或互感器,以保证测量的准确.使用兆欧表注意哪些事项?答案：1)使用时将兆欧表置于水平位置;2)使用前先空载摇摆测检验仪表指示是否正确;3)使用时接线要正确,端钮要拧紧;4)使用兆欧表测量绝缘时,被测物必须与其他电源断开,测量完毕应将被测物充分放电;5)兆欧表摇把在转动时,其端钮间不允许短路,而摇测电容器时应在摇把转动的情况下,将接线断开,以免造成反充电损坏仪表;6)摇测时注意防止触电7)手摇开速度慢,逐渐均匀加至120转/分钟.使用万用表应注意哪些事项?答案：1)使用万用表前要明确测量的内容及大概数值.然后把表的切换开关拨好,如对测量的数值不清,应先放到最大量程,防止碰针;2)测电阻时应先断开被测回路电源,将两个测量线路短路对零后,再进行测量;3)万用表因刻度盘刻度较多,使用时应防止将切换开关倒错或用错,注意不要看错刻度;4)使用完毕后应将表计切换开关放在交流电压最高档;5)正确使用欧姆档提高电网的功率因数有什么意义?如何提高电网的功率因数?答案：功率因数提高后,发供电设备就可以少发送无功负荷,而多发送有功负荷,同时还可减少发,供电设备上损耗,节约电能,对国民经济具有重要意义.提高功率因数的方法:在变电所内装设无功补偿设备,如调相机,电容器组及静电补偿装置;对用户可采用装设低电压电容器等措施.为什么电磁系仪表要采取防御外磁场影响的措施?答案：电磁系仪表的磁场是由固定线圈通以电流后建立的,整个磁路系统几乎没有导磁材料,所以气隙磁阻很大,仪表本身的磁场很弱,受外磁场的影响很大,为了克服这一缺点,通常采用"磁屏蔽"或"无定位结构"的方法来防止外磁场的影响.如果电源被短接,输出的电流最大,此时电源输出的功率也最大.( )答案：×利用公式 P=U·I 计算电路功率时,P>0表示吸收功率,P<0表示发出功率.( ) 答案：√两个阻值不等的电阻并联,其等效电阻的阻值比其中任何一个电阻的阻值都大.( )答案：×基尔霍夫第一定律确定了电路中任一节点所连的各支路电流之间的关系.( ) 答案：√当两个同频正弦量的相位差为零时,称为同相位.( )答案：√并联电容器不能提高感性负载本身的功率因数.( )答案：√五个相同的灯泡接成三相三线制星形接法仍能正常工作.( )答案：×电感元件在电路中并不消耗能量,它是无功负荷.( )答案：√在磁路中出现空气隙以后,要维持原来的磁通不变,就必须增加磁势.( )答案：√在均匀磁场中,当载流导体与磁场方向垂直时,受力最大.( )答案：√感应电流的磁通方向总是与原磁通方向相反.( )答案：×感应电流的磁场总是阻碍原磁场的变化.( )答案：√正弦交流电路中三种元件的u,i 的相位关系为:u R 与i 同相;u L 超前于i π/2;i 超前于u c π/2.( )答案：√视在功率大,就说明此电路的功率消耗一定很大.( )答案：×平均功率就是瞬时功率在一个周期内的平均值,与电压,电流的大小无关.( )答案：√自感电势的方向总是与产生自感电势的电流方向相反.( )答案：×将一块N 型半导体和一块P 型半导体相互接触,在其接触面上会形成一个PN 结.( )答案：×放大电路中只要建立静态工作点,放大信号就不会产生非线性失真.( )答案：×分压式偏置电路的静态电流I EQ 与β无关.( )答案：√兆欧表和接地电阻测定仪每三年至少检验一次.( )答案：×当用直流补偿法检定0.1级仪表时,成套检验装置的误差应小于0.03.( )答案：×对电测仪表倾斜影响的检验可在标度尺的几何中心附近和上量限附近的两个分度线上进行.( )答案：√对低功率因数表,除在额定cosΦ(或cosΦ=1.0)的条件下测定误差外,还应测定角误差.( )答案：√用半整体法检定电桥时,量程变换皿及测量盘的误差分配为电桥允许基本误差的1/2.( )答案：√对于0.1,0.2级作为标准用的电流表,电压和功率表必须进行4次测量,以确定其基本误差.( )答案：√检定0.1级以下的电阻箱时,选用指示皿其分辨力要小于允许基本误差的1/2.( )答案：×相位表检验除在额定电流下对各带数字分度线进行检验外,还应在额定电流为50%的条件下,全部检验.( )答案：×被测仪表的指示值与被测量的实际值之差叫做仪表的基本误差.( )答案：×当三相三线制电路不对称时,用"二表法"不能正确测量电路的有功功率.( )答案：×整流系仪表测量的是有效值,但以平均值定度.( )答案：×当使用电压表时,它的内阻越小越好.( )答案：×指针式仪表活动部分转动时,产生的阻尼力矩的大小活动与活动部分的偏转角成正比.( )答案：×如果在电动系功率表的电压电路加100V直流电压,在电流电路通以5A,50Hz的交流电流,则功率表的读数是500W.( )答案：×有一块单相可携式电压表,其接线柱上标明150V,标度盘上是100格,则该表的仪表常数是1.2V/格.( )答案：×电压和电势的实际方向.( )A:相反 B:相同 C:无关答案：A额定值为"220V,25W"和"220V,60W"的两个灯泡,若通过相同0.2A的电流,其实际功率为.( )A:P25=77.44W,P60=32.24WB:P25=90.5W ,P60=40.5WC:P25=40W ,P60=20W答案：A电路中两点间的电压高,则( ). A:这两点的电位都高.B:这两点的电位差大.C:这两点的电位一定大于零.答案：B任一闭合铁芯线圈磁路中,若增加线圈中的电流,则磁场强度( ).A:增加 B:最大值 C:减小 D:不变答案：A某电压表读数为220V,是( ).A:有效值 B:最大值 C:瞬时值答案：A已知一弦交流电路的电流i=6sin(wt+π/2)A, 电压:U=2×220sin(wt+π)V,则此电路为( ).A:电阻元件电路 B:电感元件电路 C:电容元件电路答案：C对称负载△形联接时,相电流和线电流在相位上的关系为( ).A:同相 B:相电流超前线电流30° C:相电流滞后线电流30°答案：B一个对称三相负载当电源电压为380V时作Y联接,为220V时作△联接,则△联接线电流是Y联接线电流的( ).A:1倍 B: 3倍 C:3倍答案：B下列电路中,当一相负载改变后,对其它两相影响的是( ).A:星形负载有中线 B:星形负载无中线 C:三角形负载答案：B在LC串联电路中,当XL >XC时,UL一定( )UC.( )A:大于 B:等于 C:小于答案：A在本征半导体中,( )是同时出现的.A:多子和少子 B:正离子和负离子 C:自由电子和空穴答案：C在N型半导体中( )为多子.A:自由电子 B:空穴 C:正离子答案：A在P型半导体中,( )为少子.A:自由电子 B:正离子 C:空穴答案：A工作在放大区的某晶体管,当IB 从20μA增大到40μA时,IC从1mA变为2mA,它的β约为( ).A: 10 B: 50 C:100答案：B随温度升高,晶体管的β值( ).A:增加 B:减小 C:不变答案：A整流滤波电路的放电时间常数增大直流输出电压数值( ).A:减小 B:增大 C不变答案：B规程要求对装有反射镜式读数装置的仪表,指针与标度盘表面间的距离应不大于( ).A:(0.02L+1)mm B:(0.01L+1)mm C:(0.01L+0.8)mm答案：A0.1级的标准表检定周期是( ).A:一年一次 B:两年一次 C:三年一次答案：ASD111--83规定,用比较法检定0.5级电压表时,检验装置的电压在16秒之内的变化量不大于( ).A:0.03% B:0.1% C:0.05%答案：C直流仪表补偿法检验装置的电压和电流的的调节设备,其调节细度应不低于( ).A:0.1% B:0.01% C:0.001%答案：B兆欧电阻表的检定周期不得超过( ).A:一年 B:二年 C:半年答案：BSD110--83检验规程适用于在电力系统使用的各类直流和交流工频指示数( ).A:正确 B不正确答案：A当检验C41--VA电流,电压表时,检验用电源和检验装置应满足水利电力部( )的有关规定.A:直流仪表检验装置的检定方法B:交流仪表检验装置的检定方法答案：B交流校验装置配套使用的标准表指示且不回零位的数值不应大于某允许值的( ).A:1/4 B:1/2 C:1/5答案：B交流校验装置移相过程中所引起的输出电压变动应超过额定值的( ).A:0.5% B:1.0% C:1.5%答案：C国际单位制中,具有专门名称的导出单位共有( )个.A:16 B:20 C:19答案：C额定值为10A的0.5级电流表的容许误差值在最大标度尺刻度下是( ).A:0.5A B:0.05A 0.005A答案：B一只刻度均匀的1.0级直流电压表,假设其额定值是150V,则150V 刻度上真值应处于范围为( ).A:148.5～149.5V B:148.5～151.5VC:149～151.5V答案：B用电压测YH 不带负载时的二次电压U ab =100V,U bc =U ca =0V,则说明( ). A:A 相断线 B:B 相断线 C:C 相断线答案：C将一个空心的金属盒放在电场中时,盒内的电场强度为__________,利用这一特性可以实现_________.答案：零 电场屏蔽电场内两点之间的电位差叫__________,它等于电场力把电荷Q 从电场内的一点移动到另外一点所做的功W 与__________的比值.答案：电压 电荷Q在三个电阻并联,R 1=1Ω,R 2=2Ω,R 3=3Ω,已知通过电阻R 2的电流为1A,所以,电阻R 1上的电压降是________V,电阻R 3上的电压降是__________V.答案：2 2一个电流表的内阻为0.5Ω,量程为1A,如果误将此表直接接到220V 的电源上,电流表通过的电流为___________,将发生________后果.答案：440A 烧坏表磁场对载流导体的作用力叫做__________,其数学表达式为________.答案：电磁力 F=BIL在100Ω的电阻器中通过5A 的电流时,电阻器两端的电压是_________,电阻器消耗的功率是_________.答案：500V 2.5KW两只灯泡,额定电压均为220V,一个是100W,一个是40W,将它们串联后,仍施加220V电压,100W的灯泡必然较________,因为这时它消耗的功率较_________.答案：暗小楞次定律主要是用来判断线圈内_________的方向的,当线圈闭合时也判断________的方向.答案：感应电动势感应电流i 1=10sin(wt+40°)A, i2=30sin(wt-30°)A,所以,两个电流的相位差是_________,电流___________ 滞后.答案：70° i2某电流的瞬时值i=100sin(wt+30°)A,所以,电流的最大值是_________A,平均值等于_________A.答案：100 0某电流的瞬时值i=100sin(wt+30°)A,所以,电流的角频率_________rad/s,周期是__________s.答案：314 0.02正弦交流电的最大值反映正弦电流的____________;角频率反映它的变化的快慢;初相角反映它的____________.答案：变化范围初始状态在实际工作中,一般所说交流电的大小是指它的__________值,当分析电路中各元件的耐压和绝缘的可靠性时,应该用_________值.答案：有效最大X C =102Ω的电容器和XL=80Ω的电感器相串联后,接到电压为220V的交流电路中,电路的电流等于_________A;电容器上的电压等于_______V. 答案：10 1020一个电容器耐压为300V,当把它接到交流220V电源时,加于电容器的电压最大值为________V,所以电容器__________正常工作.答案：311 不能在放大器中,为了稳定静态工作点,应引入________负反馈;为了改善放大器的动态性能应引入_________负反馈.答案：直流交流理想运放的开环电压放大倍数Aud =_________.输入电阻ri=__________.答案：∞∞正逻辑体制,用______表示高电平;用_________表示低电平.答案：1 0电桥绝缘电阻测量时的环境温度为_________,相对湿度为________.答案：15～35℃ 45%～75%用补偿法检验0.2级功率表时,装置的灵敏度应不低于______%每格;电源稳定度应不低于_____%每分.答案：0.01 0.02低功率因数表,除在___________的条件下,测定误差外,还应测定_________.答案：额定功率因数角误差直流仪表检验装置的检定方法有______________.答案：比较法,补偿法阻尼时间是指应自被测量开始改变时起,全指示器离最后________位置不大于标度尺_____________时止.答案：静止 1%用补偿法检验电流表时,选择标准电阻的原则是:保证电位差计第一个十进盘有_____________的示值;保证_________上消耗的功率不大于允许值.答案：大于零标准电阻对运行中控制盘仪表的指示发生疑问时的可用_________仪表在其工作点上用_________法进行核对.答案：标准比较消除固定热电势的二种常用方法是_____________和___________.答案：电源换向法虚零位法电磁系仪表在直流电路工作时,得产生________误差;在交流电路中工作时将产生________影响.答案：磁滞涡流任何电测量指示仪表都是由________和_______两部分组成的.答案：测量线路测量机构外附分流器具有_________端钮,与测量仪表相连接的端钮是_________端钮.答案：两对电位电测量指示仪表阻尼力矩的大小与可动部分速度成______.在可动部分静止时,阻尼力矩等于________.答案：成正比零磁电系仪表的作用原理是以永久磁铁产生的_________与__________相互作用为基础的.答案：磁场动圈中的电流电动系仪表测量的是被测量的_______;当测量非正弦电流时,测量的是非正弦电流的_________.答案：有效值有效值运行中的电压互感器二次回路,严禁________,电流互感器严禁__________.答案：短路开路热电系仪表可动部分转矩与被测电流的________成正比,所以其标尺是________的答案：平方不均匀用一只电动系电压表和一只磁电系电压表测量最大值为10V的理想正弦全波整流电压时,则电动系仪电压表指示_______V,磁电系电压表指示______V.答案：70.7V 63.7文$本$结$束。
