二维加工的名词解释二维加工是一种广泛应用于各个行业的制造工艺,它是指在平面上进行物料的切削、加工和处理的过程。
与三维加工相比,二维加工更加注重平面上的几何形状和尺寸,常见的应用包括金属加工、电子零件生产和木材切割等。
一、二维加工的工艺和工具二维加工依赖于多种不同的工艺和工具。
首先是切削工艺,其中运用各种钻头、铣刀和刀具,对材料进行切削和割裂。
这些工具有不同的用途,比如钻头适用于在材料中钻孔,铣刀则可用于在平面上切削材料。
其次是焊接和热加工工艺,通过高温处理来改变材料的形状和结构,例如金属焊接和塑料熔接等。
还有雕刻和印刷工艺,常用于制作装饰品和艺术品等。
二维加工的工具也是多种多样的,根据具体的需求和用途而选择。
机械式加工工具包括数控机床、钻床、铣床等,它们适用于大批量生产和高精度要求的场合。
激光切割机则用于各种材料的精确切割,它的优势在于切割线条可以非常细小。
还有数码打印机和水刀切割机等,适用于图案和装饰的加工。
二、二维加工的应用范围二维加工在各个领域有广泛的应用。
首先是制造业,无论是金属加工还是塑料加工,二维加工都是不可或缺的。
比如机械零件的制造,需要通过铣床和钻床等工具进行加工,以获得精确的尺寸和形状。
其次是电子工业,二维加工用于生产电路板和电子元件,比如印刷电路板和芯片的制造。
木材行业也常使用二维加工工艺,比如家具制造中的切割和雕刻。
此外,二维加工还用于制作纺织品、纸品等各类产品。
三、二维加工的技术发展和趋势随着科技的不断发展,二维加工也在不断创新和进步。
一方面,新的加工材料和工艺的出现,使得二维加工具有了更多的选择和灵活性。
比如,由于纳米技术的出现,现在可以实现更加精细的切削和雕刻。
另一方面,数字化和自动化的进步也推动了二维加工的发展。
数控机床、激光切割机和水刀切割机等高科技设备的应用,使得加工过程更加高效、精确和可控。
此外,人工智能技术的应用也在逐渐改变二维加工的方式,比如通过机器学习实现更自动化的加工过程。
《机械CAD/CAM(MasterCAM)》“说课”提纲机电系数控教研室杜薇各位老师:大家好,我是机电系数控教研室的杜薇,下面我就计算机辅助设计与制造专业《机械CAD/CAM(MasterCAM)》课程的整体情况向大家介绍。
一、课程的目标、要求与定位《机械CAD/CAM(MasterCAM)》课程是高职高专院校计算机辅助设计与制造专业教学计划中一门核心专业课,也是一门实践性较强的技术课,是培养机械行业工程技术应用型人才的知识结构和能力结构的重要组成部分。
本课程以训练学生CAD/CAM技能为核心,以工作过程为导向,依托MasterCAM软件,详细介绍了二维图形绘制、曲面和曲线的构建、三维实体造型、CAM加工基础、二维铣削加工以及三维铣削加工等内容,培养学生的机械产品设计的基本职业能力。
《机械CAD/CAM(MasterCAM)》课程与先行的《机械制图》、《机械设计》、《CAD技能实训》、《数控加工技术》等课程有着一定的联系,与后续的《塑料模具设计》、、《顶岗实习》及《毕业设计》等有着密切的联系。
通过对本课程系统的学习,使学生具备高素质实用型高级职业技术专门人才所必需的CAD/CAM的基本知识和基本技能,初步形成解决工程实际问题的能力,为学习专业知识和职业技能打下基础,并注意渗透思想教育,树立良好的职业道德。
该课程的课程目标如下:(一)知识目标1.了解机械零件的特征分析和造型方法。
2.掌握二维草图的绘制方法。
3.掌握运用特征进行三维实体造型的基本方法。
4.了解曲面造型的基本方法。
5.掌握MasterCAM二维刀具路径和三维刀具路径的常用方法并生成G代码。
6.掌握简单模具型腔的刀具路径和中等复杂难度的零件刀具路径。
(二)能力目标1.会正确合理地选择零件造型的各种方法。
2.会正确合理地选择各种加工方法。
3.培养学生具备运用所学知识解决工程实际问题的初步能力。
(三)品性目标1.培养学生沟通能力以及团队协作精神。

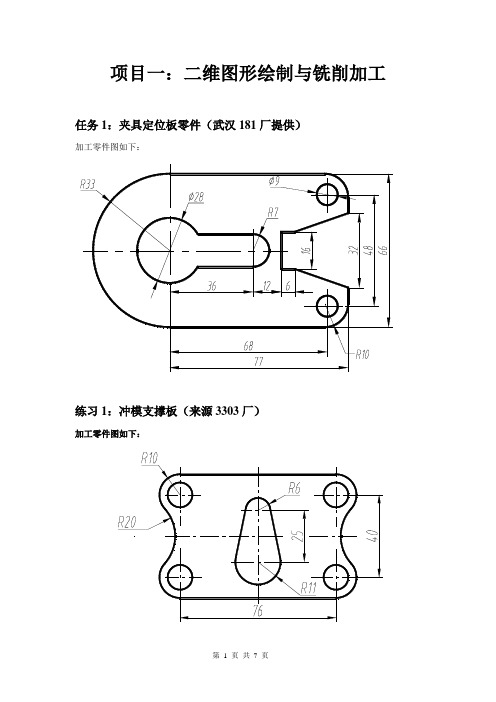

项目一:二维图形绘制与铣削加工
任务1:夹具定位板零件(武汉181厂提供)
加工零件图如下:
练习1:冲模支撑板(来源3303厂)
加工零件图如下:
任务2:连杆模板的加工(来源3303厂)挖槽及凸台加工,零件图如下:
练习2:冲压凸模的加工零件如下图所示:
任务3:跳线杆
零件如下图所示
练习3:连杆的建模设计与数控加工,零件图如下所示。
任务4:夹具固定板(来源331厂)
加工零件图如下:
练习4:型腔体零件的造型与加工(来源331厂)
某型腔体零件图,如下图所示。
零件材料为LY12(硬铝)。
技术要求为:
①Φ35039.00+mm 、Φ36039.00+mm 两阶梯孔要求镗孔;
② 2-Φ12027.00+mm 、3-Φ12027.00+mm 孔要求镗孔;
③其余表面粗糙度为Ra=3.2um 。
任务5:盖板加工
零件如下图所示
练习5:二维轮毂的造型与加工零件如下图。
绘图步骤:。
