综合布线测试技术

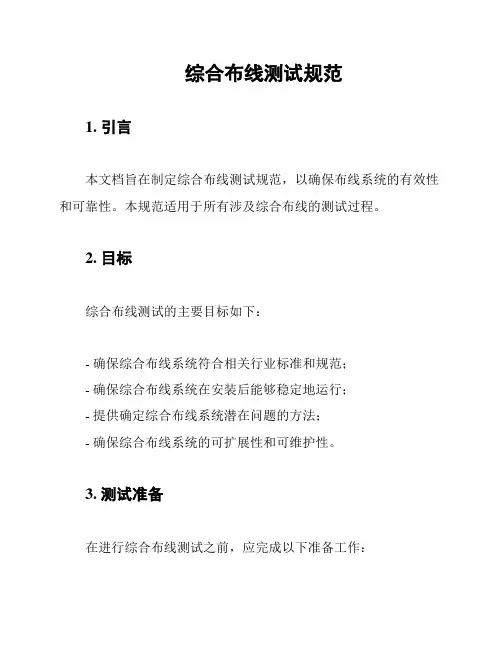

综合布线测试规范1. 引言本文档旨在制定综合布线测试规范，以确保布线系统的有效性和可靠性。

本规范适用于所有涉及综合布线的测试过程。

2. 目标综合布线测试的主要目标如下：- 确保综合布线系统符合相关行业标准和规范；- 确保综合布线系统在安装后能够稳定地运行；- 提供确定综合布线系统潜在问题的方法；- 确保综合布线系统的可扩展性和可维护性。

3. 测试准备在进行综合布线测试之前，应完成以下准备工作：- 定义测试的范围和目标；- 清理测试区域，确保没有阻碍测试的障碍物；- 准备必要的测试设备和工具。

4. 测试过程综合布线测试过程包括以下步骤：4.1 可视检查首先进行可视检查，目的是确保布线系统的外观和安装符合要求。

在可视检查中，应关注以下方面：- 布线系统的布线路径是否符合设计要求；- 布线系统的标识是否清晰可见；- 布线系统的安装是否牢固；- 布线系统的防火措施是否有效。

4.2 功能测试接下来进行功能测试，以验证布线系统的各项功能是否正常。

功能测试包括以下内容：- 随机选择若干个终端设备进行连接测试，确保设备之间能够正常通信；- 测试网络连接速度和稳定性，确保网络性能符合要求；- 测试电话和音频系统的正常工作。

4.3 性能测试在性能测试中，对布线系统的性能进行评估，以确保其满足性能要求。

性能测试包括以下方面：- 测试布线系统的带宽和传输速率；- 测试布线系统在高负载情况下的稳定性和鲁棒性；- 测试布线系统在长时间运行时的可靠性。

4.4 文件和记录测试完成后，应及时记录测试结果和相关信息。

包括以下内容：- 测试日期和时间；- 测试人员的姓名和联系方式；- 测试范围和目标；- 可视检查和功能测试的结果；- 性能测试的结果；- 发现的问题和解决方法。

5. 结论综合布线测试是确保布线系统正常运行的重要步骤。

通过遵循本规范的要求，可以提高综合布线系统的可靠性和性能，并及时发现和解决潜在问题。

测试完成后，应及时整理测试记录，并对测试结果进行评估和总结。

第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。

通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。

二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。

2. 根据实验要求，搭建测试网络。

3. 检查设备是否正常工作。

- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。

2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。

2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 测试结果分析1. 分析测试结果，找出存在的问题。

2. 对比设计要求，分析问题产生的原因。

3. 提出改进措施，确保布线系统正常运行。

三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。

- 电阻：10条线缆电阻均在标准范围内。

- 长度：10条线缆长度均在设计要求范围内。

- 传输延迟：10条线缆传输延迟均在标准范围内。

- 衰减：10条线缆衰减均在标准范围内。

- 串扰：10条线缆串扰均在标准范围内。

- 结论：双绞线测试结果合格，满足设计要求。

2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。

- 连接损耗：5条光纤连接损耗均在设计要求范围内。

综合布线测试方案1. 简介综合布线测试是指对网络布线系统进行全面测试和评估，以确保布线系统的可靠性和性能。

本文档旨在提供综合布线测试方案，包括测试设备的选择、测试方法的规定和测试结果的分析。

2. 测试设备为了进行综合布线测试，需要使用以下测试设备：•网络分析仪：用于对布线系统进行信号传输测试和分析。

•电缆测试仪：用于测试网线的连接性、长度、电气特性等。

•光纤测试仪：用于测试光纤的连接性、损耗、衰减等。

•网络嗅探器：用于监控网络数据流量和分析网络性能。

•可编程逻辑控制器（PLC）：用于对布线系统进行自动化测试和控制。

3. 测试方法综合布线测试包括以下几个方面：3.1 信号传输测试使用网络分析仪对布线系统进行信号传输测试，以确保信号传输的稳定性和可靠性。

具体步骤如下：1.使用适当的测试缆将网络分析仪与布线系统连接。

2.配置网络分析仪的测试参数，如测试频率、测试模式等。

3.对布线系统进行连续传输测试，记录测试结果。

4.分析测试结果，包括信号传输质量、噪声水平、时延等。

3.2 网线连接测试使用电缆测试仪对网线的连接性进行测试，以确保网线的正确连接和传输性能。

具体步骤如下：1.使用电缆测试仪的连接线缆与网线连接。

2.启动电缆测试仪，选择连接测试功能。

3.根据测试仪的指示，依次测试每条网线的连接性。

4.记录测试结果，包括连接状态、线缆长度、电阻等。

3.3 光纤连接测试对于使用光纤的布线系统，使用光纤测试仪对光纤的连接性和传输性能进行测试。

具体步骤如下：1.使用适当的测试缆将光纤测试仪与光纤连接。

2.配置光纤测试仪的测试参数，如测试波长、测试模式等。

3.对光纤进行连续传输测试，记录测试结果。

4.分析测试结果，包括连接状态、光纤损耗、光纤衰减等。

3.4 网络性能测试使用网络嗅探器对布线系统的网络性能进行监测和分析。

具体步骤如下：1.配置网络嗅探器，以捕获布线系统的数据流量。

2.监测和记录数据流量的带宽、延迟、丢包率等指标。

综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。

线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。

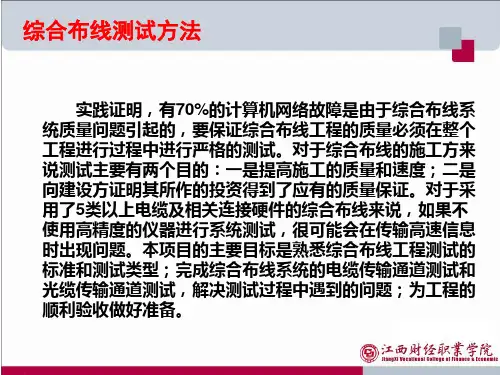

5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。

为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。

对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。

布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。

如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。

布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。

验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。

验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。

认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。

认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。

认证测试通常分为自我认证测试和第三方认证测试。

5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。

主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。

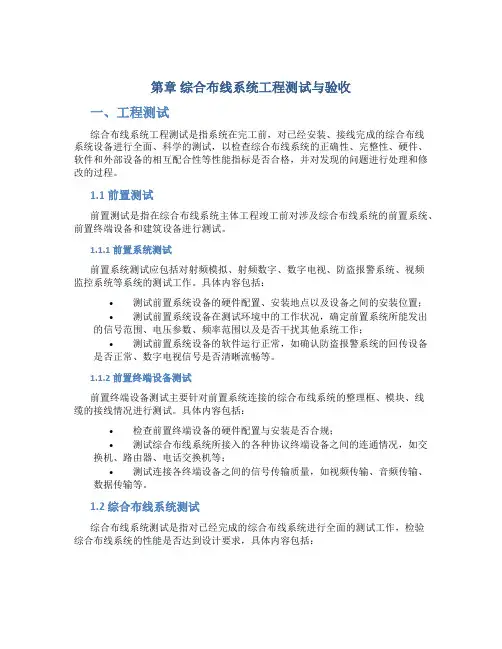

第章综合布线系统工程测试与验收一、工程测试综合布线系统工程测试是指系统在完工前，对已经安装、接线完成的综合布线系统设备进行全面、科学的测试，以检查综合布线系统的正确性、完整性、硬件、软件和外部设备的相互配合性等性能指标是否合格，并对发现的问题进行处理和修改的过程。

1.1 前置测试前置测试是指在综合布线系统主体工程竣工前对涉及综合布线系统的前置系统、前置终端设备和建筑设备进行测试。

1.1.1 前置系统测试前置系统测试应包括对射频模拟、射频数字、数字电视、防盗报警系统、视频监控系统等系统的测试工作。

具体内容包括：•测试前置系统设备的硬件配置、安装地点以及设备之间的安装位置；•测试前置系统设备在测试环境中的工作状况，确定前置系统所能发出的信号范围、电压参数、频率范围以及是否干扰其他系统工作；•测试前置系统设备的软件运行正常，如确认防盗报警系统的回传设备是否正常、数字电视信号是否清晰流畅等。

1.1.2 前置终端设备测试前置终端设备测试主要针对前置系统连接的综合布线系统的整理框、模块、线缆的接线情况进行测试。

具体内容包括：•检查前置终端设备的硬件配置与安装是否合规；•测试综合布线系统所接入的各种协议终端设备之间的连通情况，如交换机、路由器、电话交换机等；•测试连接各终端设备之间的信号传输质量，如视频传输、音频传输、数据传输等。

1.2 综合布线系统测试综合布线系统测试是指对已经完成的综合布线系统进行全面的测试工作，检验综合布线系统的性能是否达到设计要求，具体内容包括：1.2.1 硬件测试硬件测试是指对综合布线系统硬件配置、传输性能、接线是否规范等方面进行测试。

具体内容包括：•检查各类设备的连接线是否插好，各个设备之间的信号通道是否正常；•测试综合布线系统的传输性能，包括各类协议的传输速率、带宽利用率、传输距离、信号稳定性等指标；•检查综合布线系统的拓扑结构是否正确，例如存在环路、单点故障等。

1.2.2 软件测试软件测试是指对综合布线系统所应用的各种软件系统进行测试工作，检验各类软件系统的性能是否符合设计要求。

计算机网络综合布线测试计算机网络综合布线测试是指对计算机网络中使用的各种布线设备和技术进行测试与检测，以确保网络正常运行和性能达到要求。

测试的内容包括布线质量、网络性能、数据传输速率等方面。

布线质量测试是对布线线缆、接头和插座进行测试的过程。

常用的测试方法有直通测试、端到端测试和长度测试。

直通测试是通过对每根线缆的连通性进行测试，判断是否存在开路、短路和错线等问题。

端到端测试是通过分别在起始和终止点进行测试，检测数据传输的完整性和一致性。

长度测试是对线缆的物理长度进行测试，以确保符合布线要求。

网络性能测试是对网络的传输速率、延迟和抖动进行测试的过程。

常用的测试方法有带宽测试、时延测试和丢包率测试。

带宽测试是通过发送一定大小的数据包，计算在一定时间内的传输速率，以确定网络的带宽是否能满足要求。

时延测试是通过发送和接收一定大小的数据包，计算数据传输的延迟时间，以评估网络的响应速度。

丢包率测试是通过发送一定数量的数据包，检测在传输过程中是否有数据包丢失，以评估网络的可靠性。

综合布线测试还包括对布线设备和技术的检查和诊断。

例如对交换机、路由器和服务器等设备进行诊断，确保设备工作正常、配置正确；对VLAN、子网和IP地址等网络配置进行检查，确保网络的安全性和稳定性。

综合布线测试对于计算机网络的性能和稳定运行至关重要。

通过定期测试和检查，可以及时发现和解决布线中的问题，保证网络的正常运行和性能达到要求。

也可以帮助优化网络布线和配置，提升网络的传输速率和响应能力，提高用户的使用体验。

综合布线测试是计算机网络维护和管理的重要环节，对于保障网络的正常运行和性能优化具有重要意义。
