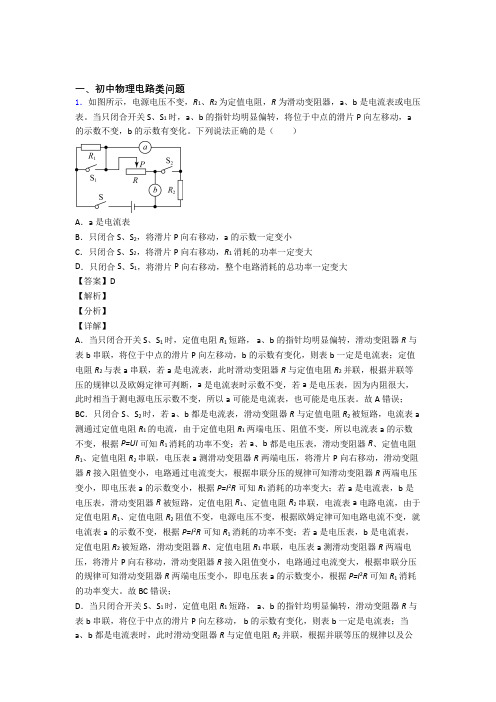

一、初中物理电路类问题1．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。
当只闭合开关 S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。
下列说法正确的是（）A．a是电流表B．只闭合S、S2，将滑片P 向右移动，a的示数一定变小C．只闭合S、S2，将滑片P向右移动，R1消耗的功率一定变大D．只闭合 S、S1，将滑片P向右移动，整个电路消耗的总功率一定变大【答案】D【解析】【分析】【详解】A．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动，b的示数有变化，则表b一定是电流表；定值电阻R2与表a串联，若a是电流表，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及欧姆定律可判断，a是电流表时示数不变，若a是电压表，因为内阻很大，此时相当于测电源电压示数不变，所以a可能是电流表，也可能是电压表。
故A错误；BC．只闭合S、S2时，若a、b都是电流表，滑动变阻器R与定值电阻R2被短路，电流表a 测通过定值电阻R1的电流，由于定值电阻R1两端电压、阻值不变，所以电流表a的示数不变，根据P=UI可知R1消耗的功率不变；若a、b都是电压表，滑动变阻器R、定值电阻R1、定值电阻R2串联，电压表a测滑动变阻器R两端电压，将滑片P向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大；若a是电流表，b是电压表，滑动变阻器R被短路，定值电阻R1、定值电阻R2串联，电流表a电路电流，由于定值电阻R1、定值电阻R2阻值不变，电源电压不变，根据欧姆定律可知电路电流不变，就电流表a的示数不变，根据P=I2R可知R1消耗的功率不变；若a是电压表，b是电流表，定值电阻R2被短路，滑动变阻器R、定值电阻R1串联，电压表a测滑动变阻器R两端电压，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大。
一、初中物理电路类问题1．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一同，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触优秀），那么，以下判断正确的选项是( )A．两灯都发出惨淡的光，两灯串连B．两灯都不亮，这样连结造成了短路C．两灯都正常发光，且两灯并联D．上边的灯正常发光，下边的灯没有电流经过【答案】 C【分析】【详解】电流从电源正极流出，而后分红两部分电流，一部分电流流过上边灯丝，另一部分电流流过下边灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，而且两灯的电压都是 3V，因为两灯的规格都是“3V 1W”，因此两灯都正常发光，应选C。
2．如下图，电源电压为6V 且保持不变，定值电阻 R1标有“ 10Ω2为电阻箱字样”； R（阻值范围 0～ 999Ω，同意经过的最大电流为1A）；电流表量程为0～，电压表量程为0～ 3V。
闭合开关 S，调理电阻箱，在保证电路安全的状况下，则以下说法正确的选项是（）A．电路中电流的最大值可达到B．电压表的示数不可以小于2VC．能够将电阻箱的阻值调到4ΩD．能够将电阻箱的阻值调到10Ω【答案】 BD【分析】【剖析】【详解】A ．由图可知定值电阻R1与电阻箱 R2串连，电流表测电路中的电流，电压表与电阻箱R2并联，测电阻箱R2两头的电压，由题意知同意经过R1最大电流是0.4A ，同意经过电阻箱R 2 的最大电流为 1A ，电流表量程为 0 ~0.6A ，依据串连电路中电流到处相等，可得电路中电流最大为 0.4A ，故 A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为 0.4A 时，定值电阻 R 1 两头电压最大为U1大 = I 大R110Ω=4V电源电压 6V ，依据串连电路中各用电器两头电压之和等于电源电压可得，电阻箱R 2 两头电压最小为U2 小6V -4V=2V即电压表的示数不可以小于 2V ，故 B 正确；C D ．电阻箱 R 2 两头电压最小为2V ，电路中电流最大为0.4A ，由 I=U可得电阻箱 R 2 的R最小阻值U 2小=2VR 2小 =I 大=5 Ω电压表量程 0 ~ 3V ，则电阻箱 R 2 两头电压最大为3V ，此时电路中电流最小为U1小6V 3VI小 ==R 110Ω电阻箱 R 2 的最大阻值U 2大3VR2大 ===10 ΩI 小即电阻箱 R 2 的阻值范围是 5 Ω ~10Ω，因此不可以够将电阻箱的阻值调到 4 Ω，能够将电阻箱的阻值调到 10 Ω，故 C 错误， D 正确。
一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
2．如图所示是一个利用电磁继电器的温度自动控制装置。
关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D ．当温度低于90℃时，铃响灯不亮 【答案】C 【解析】 【详解】A ．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A 错误；B ．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B 错误；C ．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C 正确；D ．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D 错误。
3．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
一、初中物理电路类问题1．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 标有“50Ω 0.5A ”字样，电压表量程为0～3V ，电流表量程为0～0.6A 。
当开关S 闭合，为保证电路安全，下列说法中正确的是A ．滑动变阻器的阻值变化范围是0Ω～50ΩB ．滑动变阻器的阻值变化范围是2Ω～50ΩC ．电流表的示数变化范围为0.1A ～0.6AD ．电压表的示数变化范围为1V ～3V 【答案】D 【解析】 【分析】 【详解】由题意知当电压表示数为3V 时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为2113V =0.3A 10ΩU I I I R ==== 此时滑动变阻器的两端电压为216V-3V=3V U U U =-=此时滑动变阻器的阻值为2223V=10Ω0.3AU R I == 当滑动变阻器的阻值250ΩR =时，电流最小，电压表的示数最小，此时电流的大小为126V ==0.1A +10Ω+50ΩU U I R R R == 电压表的示数为110.1A 10Ω=1V U I R ==⨯所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A ～0.3A ，电压表的示数变化范围为1V ～3V ，故选D 。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同 【答案】BD 【解析】 【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
2．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。
经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电【答案】C【解析】【详解】同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。
故选C。
3．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（）A ．张角一定都减小，且带上等量的异种电荷B ．张角一定都增大，且带上等量的异种电荷C ．张角一定是有一个增大，且带上等量的同种电荷D ．张角一定是有一个减小，且带上等量的同种电荷 【答案】D 【解析】 【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D 项符合题意、ABC 项不符合题意；4．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．2．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。
当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。
当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。
前后两种情况中,变阻器消耗的功率之比为4:3。
则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56A D．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W 【答案】C【解析】【详解】A ．当开关S 闭合，滑动变阻器的滑片P 移到a 端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U =U L 额=4V故A 正确，不符合题意；BCD ．当开关S 断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V ，根据串联电路电压规律可得，小灯泡两端电压为：L U =4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A ，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A ，则滑动变阻器的电功率为：P 滑后=3V ⨯0.2A=0.6W滑动变阻器此时的电阻为：R 滑后=30.2V A=15Ω 前后两种情况中，变阻器消耗的功率之比为4:3，所以 P 滑前=0.63W ⨯4=0.8W 故D 正确，不符合题意；当开关S 闭合，通过滑动变阻器的电流为： I 滑前=0.8W 4V=0.2A 由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A ，当开关S 闭合，滑动变阻器的滑片P 移到a 端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。
一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。
2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
