TFT_LCD_驱动原理TFT（薄膜晶体管）液晶显示屏是一种广泛应用于电子产品中的平面显示技术。
TFT液晶显示屏由液晶单元和薄膜晶体管阵列组成，每个像素都由一个液晶单元和一个薄膜晶体管控制。
TFT液晶显示屏的原理是利用液晶的电光效应来实现图像的显示。
液晶是一种介于固体和液体之间的有机化合物，具有光电效应。
通过在液晶材料中施加电场，可以改变液晶的折射率，从而控制光的透射或反射。
液晶的电光效应使得TFT液晶显示屏可以根据电信号来调节每个像素点的亮度和颜色。
TFT液晶显示屏的驱动原理主要包括以下几个步骤：1.数据传输：首先，需要将图像数据从输入设备（如计算机）传输到液晶显示屏的内部电路。
这通常是通过一种标准的视频接口（如HDMI或VGA）来完成的。
2.数据解码与处理：一旦数据传输到液晶显示屏内部，它会被解码和处理，以提取有关每个像素点的亮度和颜色信息。
这些信息通常以数字方式存储在显示屏的内部存储器中。
3.电压调节：在液晶显示屏中，每个像素是由一个液晶单元和一个薄膜晶体管组成。
薄膜晶体管通过控制液晶单元的电场来调节每个像素的亮度和颜色。
为了控制液晶单元的电场，需要施加不同电压信号到每个像素点上。
这些电压信号由驱动电路产生，并通过薄膜晶体管传递到液晶单元。
4.像素刷新：一旦电压信号被传递到液晶单元，液晶单元将会根据电场的变化来调节光的传输或反射，从而实现每个像素的亮度和颜色调节。
整个屏幕的像素都将按照这种方式进行刷新，以显示出完整的图像。
5.控制信号发生器：控制信号发生器是液晶显示屏的一个重要组成部分，用于生成各种控制信号，如行扫描和场扫描信号，以及重新刷新图像的同步信号。
这些控制信号保证了像素的正确驱动和图像的稳定显示。
总结起来，TFT液晶显示屏的驱动原理涉及数据传输、数据解码与处理、电压调节、像素刷新和控制信号发生器等多个步骤。
通过控制电压信号和液晶单元的电场变化，TFT液晶显示屏能够实现图像的显示，并且具有色彩鲜艳、高对比度和快速响应等优点，因此在各种电子产品中得到广泛应用。
tft-lcd驱动原理
TFT-LCD是薄膜晶体管液晶显示屏的简称。
它是一种用于显示图像的先进技术，其中每个像素都由液晶层的一个薄膜晶体管和一个透明电极组成。
液晶层通过改变电场而控制晶体管的导电性，从而实现显示图像。
为了驱动TFT-LCD，需要使用显示控制器芯片及其相关的电路。
当显示控制器芯片发送信号时，与每个像素相关的电路会根据电荷的变化来更新像素颜色。
在TFT-LCD驱动中，红、绿、蓝三个基本颜色的信号分别传输到每个像素的电路中，以形成所需的颜色。
驱动TFT-LCD还需要使用后端控制器和液晶驱动器的组合。
后端控制器发送的控制信号会根据不同的数据格式对数据进行处理，并将其传输到液晶驱动器。
液晶驱动器还包括行驱动器和列驱动器，用于控制液晶层中薄膜晶体管的通断状态，并最终形成图像。
总的来说，TFT-LCD驱动需要使用显示控制器芯片、后端控制器和液晶驱动器等多个组件来完成。
它们协同工作，根据发送的信号控制每个像素的颜色，最终呈现出清晰、逼真的图像效果。
tftlcd驱动原理TFTLCD驱动原理解析TFT（Thin-Film Transistor）液晶显示屏是目前最常用的显示技术之一，其驱动原理是通过驱动电子电路控制液晶做电场变化，以实现像素点显示颜色和亮度的变化。
本文将对TFTLCD驱动原理进行详细解析。
TFTLCD驱动原理由两部分组成：图像生成和电压驱动1.图像生成TFTLCD液晶显示屏由许多像素点组成，每个像素点由三个基本颜色通道红（R），绿（G）和蓝（B）构成。
图像生成的第一步是将输入的图像数据转换为红、绿、蓝三个通道对应的灰度值，再由灰度值映射到具体的RGB值，以确定每个像素点的颜色。
该过程中需要使用一种称为查找表的技术，以有效地映射输入图像的像素值到三个通道的比例。
这个查找表中的值是由显示屏的属性和色彩设定决定的。
通过这种方式，可以根据人眼的感知方式，生成最接近输入图像的颜色。
2.电压驱动TFTLCD驱动原理的第二部分是电压驱动，通过控制每个像素点的电压来改变其颜色和亮度。
每个像素点都由一个薄膜晶体管（Thin Film Transistor，简称TFT）控制。
在电平刷新模式下，每个像素点的晶体管都要刷新很多次，在每个刷新周期内，通过在TFT上施加电压来改变晶体管的导通状态。
当TFT导通时，液晶膜上的电荷将通过该晶体管流入公共电平。
TFT导通的时间是通过控制驱动电路的频率和占空比来实现的。
频率越高，像素点的颜色刷新速度越快，可以提高图像的清晰度和稳定性。
占空比则是指TFT导通的时间和总的刷新周期的比值，通过调整占空比，可以改变像素点的亮度。
TFTLCD驱动原理的关键技术是源驱动和栅极驱动。
源驱动器是负责控制TFT的导通时间和电流的驱动电路，栅极驱动器则是负责控制每行像素点的导通时间和颜色的驱动电路。
对于源驱动器，它需要根据每行像素点的亮度和颜色，将对应的电流作为输入信号，通过增幅电路来控制TFT的导通时间。
而对于栅极驱动器，它需要根据每行像素点的导通时间和颜色，将对应的电压作为输入信号，通过驱动电路来生成合适的驱动信号。

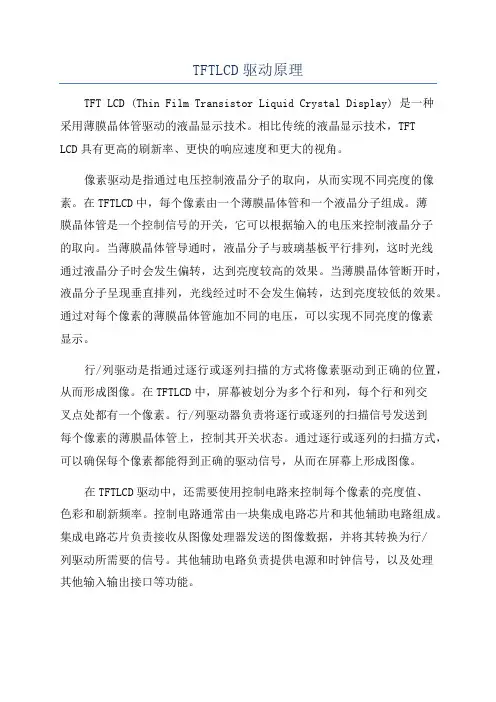

TFTLCD驱动原理TFT LCD (Thin Film Transistor Liquid Crystal Display) 是一种采用薄膜晶体管驱动的液晶显示技术。
相比传统的液晶显示技术，TFT LCD具有更高的刷新率、更快的响应速度和更大的视角。
像素驱动是指通过电压控制液晶分子的取向，从而实现不同亮度的像素。
在TFTLCD中，每个像素由一个薄膜晶体管和一个液晶分子组成。
薄膜晶体管是一个控制信号的开关，它可以根据输入的电压来控制液晶分子的取向。
当薄膜晶体管导通时，液晶分子与玻璃基板平行排列，这时光线通过液晶分子时会发生偏转，达到亮度较高的效果。
当薄膜晶体管断开时，液晶分子呈现垂直排列，光线经过时不会发生偏转，达到亮度较低的效果。
通过对每个像素的薄膜晶体管施加不同的电压，可以实现不同亮度的像素显示。
行/列驱动是指通过逐行或逐列扫描的方式将像素驱动到正确的位置，从而形成图像。
在TFTLCD中，屏幕被划分为多个行和列，每个行和列交叉点处都有一个像素。
行/列驱动器负责将逐行或逐列的扫描信号发送到每个像素的薄膜晶体管上，控制其开关状态。
通过逐行或逐列的扫描方式，可以确保每个像素都能得到正确的驱动信号，从而在屏幕上形成图像。
在TFTLCD驱动中，还需要使用控制电路来控制每个像素的亮度值、色彩和刷新频率。
控制电路通常由一块集成电路芯片和其他辅助电路组成。
集成电路芯片负责接收从图像处理器发送的图像数据，并将其转换为行/列驱动所需要的信号。
其他辅助电路负责提供电源和时钟信号，以及处理其他输入输出接口等功能。
总的来说，TFTLCD的驱动原理是通过像素驱动和行/列驱动来控制每个像素的亮度和位置，从而形成图像。
通过控制电路，可以实现对图像的亮度、色彩和刷新频率等参数的控制。
这种驱动原理使得TFTLCD可以达到更高的刷新率和响应速度，以及更大的视角，从而广泛应用于各种电子产品中，如手机、电视和电脑显示屏等。
