ABB无功补偿解决方案

ABB无功补偿解决方案无功补偿是现代电力系统中非常重要的一个问题。

它是通过调节无功功率的大小和方向，来提高电力系统的功率因数，减小系统的无功功率损耗，改善电压质量，提高电力系统的稳定性和可靠性。

ABB作为全球领先的电力与自动化技术公司，提供了一系列的无功补偿解决方案。

一、静态无功补偿装置（SVC）SVC是一种通过电力电子器件实现无功补偿的装置。

它主要包括电容器组件、电抗器组件和电力电子开关装置。

在电力系统中，当系统的功率因数较低时，SVC可以通过调整电容器和电抗器的容量，来改变系统的无功功率大小和方向，从而实现无功补偿。

此外，SVC还可以对电流进行实时监测和控制，能够快速响应系统的无功功率需求变化，提高电力系统的稳定性。

二、静态同步补偿装置（STATCOM）STATCOM是一种高级的无功补偿装置，通过采用电力电子开关装置和直流电压源，可以实现对系统的无功功率进行实时控制。

与传统的无功补偿装置相比，STATCOM具有更高的无功补偿能力和响应速度，可以实现更精确的无功功率控制。

此外，STATCOM还具有电压调节功能，可以提高电力系统的电压质量和稳定性。

三、动态无功补偿装置（DSTATCOM）DSTATCOM是一种通过电力电子器件实现无功补偿的装置，与静态无功补偿装置不同的是，DSTATCOM是通过输出与电网中谐波和噪声相反的谐波和噪声信号，来实现无功功率的动态补偿。

DSTATCOM可以快速响应系统的无功功率需求变化，能够有效地抑制电网中的谐波和噪声，并提高电力系统的电压质量和可靠性。

四、电容器无功补偿装置（FCR）FCR是一种常用的无功补偿装置，通过调整电容器的容量，来实现对电力系统的无功功率进行补偿。

FCR具有响应速度快、结构简单、成本低等优点，可以满足大部分电力系统无功补偿的需求。

同时，ABB还为FCR提供了智能监控和控制系统，可以实时监测和控制电容器的运行状态，提高系统的稳定性和可靠性。

以上是ABB提供的一些常用的无功补偿解决方案。

无功补偿装置的优化配置与运行策略无功补偿装置（Static Var Compensator，SVC）是一种用于调整电力系统中无功功率的设备，它在电力系统中具有重要的作用。

本文将探讨无功补偿装置的优化配置和运行策略，以提高电力系统的稳定性和有效性。

一、优化配置无功补偿装置的优化配置非常重要，可以提高电力系统的功率因数，减少谐波波动，并提高电压质量。

以下是几种常见的无功补偿装置的配置方案：1. 静止无功补偿器（Static Var Compensator，SVC）静止无功补偿器是一种以发电机为中心的无功补偿装置，可以通过改变电容器和电感器的接入电流来控制电压和无功功率。

它广泛应用于高电压输电线路和电力系统中，可以提供快速响应的无功补偿能力。

2. 串联无功补偿器（Series Compensator）串联无功补偿器主要用于提高电力线路的输送能力和电压稳定性。

它通过在输电线路上加入可控的电感器和电容器，来实现对电压的调整和无功功率的补偿。

3. 并联无功补偿器（Shunt Compensator）并联无功补偿器是一种通过并联电容器和电感器来实现无功功率的补偿的装置。

它可以提供快速的无功功率补偿能力，维持电压稳定，并减少传输线路上的损耗。

二、运行策略无功补偿装置在电力系统中的运行策略对于保证系统的稳定性和可靠性至关重要。

下面介绍几种常见的无功补偿装置的运行策略：1. 电压调整策略无功补偿装置可以通过调整电容器和电感器的接入电流来实现对电压的调整。

一种常见的策略是根据系统的电压变化情况，自动调整无功补偿装置的容量和接入时间，以保持电力系统中的电压稳定。

2. 功率因数调整策略无功补偿装置的另一个重要功能是调整电力系统的功率因数。

通过监测电力系统的功率因数，可以自动控制无功补偿装置的功率输出，以维持系统的功率因数在合理的范围内。

3. 频率响应策略针对电力系统频率的波动，无功补偿装置可以设置频率响应策略。

当频率变化时，无功补偿装置通过控制容性和感性的接入电流，来平衡系统中的无功功率，保持频率稳定。

录光伏项目功率因数问题现有解决方案及优缺点分析无功补偿修正系统解决方案无功补偿无功补偿——全称无功功率补偿，是一种在电力供电系统中提高电网功率因数，降低供电变压器及输送线路损耗，提高供电效率，改善供电环境的一种新兴技术。

因此，无功功率补偿装置是电力供电系统中不可或缺的重要硬件配置。

分布式光伏发电具有因地制宜、分散布局、就地消纳等特点，是实现“碳达峰、碳中和”的重要支撑，市场潜力巨大。

十四五期间，国家重点鼓励大力发展清洁能源，分布式光伏的装机容量逐年创新高，取得了良好的经济效益与社会效益，但是分布式光伏接入电网以后出现的各种问题也日益凸显，其中就包括无功补偿问题。

伏项目功率因数问题一般工商业用户电费收取情况一般工商业用户电费由三个部分组成：（1）基本电费：一般按变压器的容量×基本电价或者最大需量×基本电费，两种方式二选一进行收取；（2）电度电费：按企业实际用电量，执行峰谷平分段计费进行收取；（3）力调电费：（基本电费+电度电费）×（±）功率因数调整电费月增减率%。

供电局月度功率因数计算公式：伏项目功率因数问题其中P 为每个月从电网消耗的正向有功总电量，Q 为每个月从电网消耗的无功电量与反送给的无功电量的绝对值之和。

22Q P PCOS +=θ功率因数降低原因分析：<一> 安装光伏电站以后，此时负载从电网消耗的有功减少，相应的从电网消耗的无功增加，导致系统功率因数下降。

如图：未安装光伏前电网下行功率P和Q。

接入光伏以后，由于光伏提供功率△P，使得电网下行有功减少为P‘,功率因数降低。

要使考核点回到并网前的功率因数水平，则至少还需要增加无功△Q。

<二> 分布式光伏项目并网点并在厂区低压母排末端。

光伏并入系统以后，负载从电网可吸收的有功电量减少，进而出现无功补偿控制器的采样CT无法准确采集负载的用电情况，导致原来的电容柜出现乱投切的情况，最终影响系统的整体功率因数。

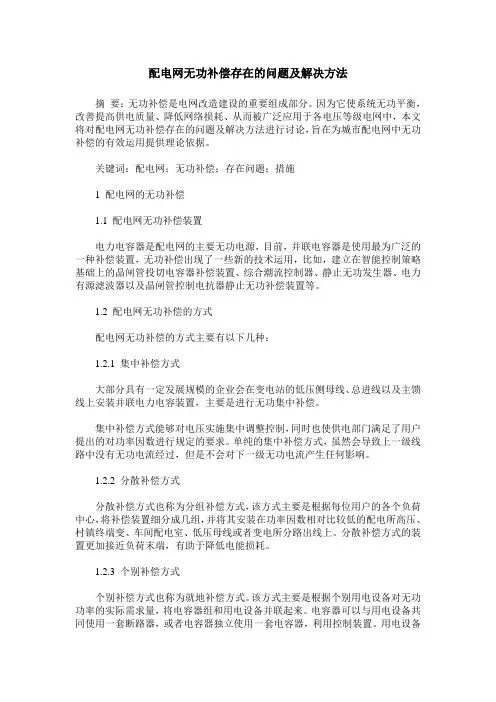

配电网无功补偿存在的问题及解决方法摘要：无功补偿是电网改造建设的重要组成部分。

因为它使系统无功平衡，改善提高供电质量、降低网络损耗、从而被广泛应用于各电压等级电网中，本文将对配电网无功补偿存在的问题及解决方法进行讨论，旨在为城市配电网中无功补偿的有效运用提供理论依据。

关键词：配电网；无功补偿；存在问题；措施1 配电网的无功补偿1.1 配电网无功补偿装置电力电容器是配电网的主要无功电源，目前，并联电容器是使用最为广泛的一种补偿装置，无功补偿出现了一些新的技术运用，比如，建立在智能控制策略基础上的晶闸管投切电容器补偿装置、综合潮流控制器、静止无功发生器、电力有源滤波器以及晶闸管控制电抗器静止无功补偿装置等。

1.2 配电网无功补偿的方式配电网无功补偿的方式主要有以下几种：1.2.1 集中补偿方式大部分具有一定发展规模的企业会在变电站的低压侧母线、总进线以及主馈线上安装并联电力电容装置，主要是进行无功集中补偿。

集中补偿方式能够对电压实施集中调整控制，同时也使供电部门满足了用户提出的对功率因数进行规定的要求。

单纯的集中补偿方式，虽然会导致上一级线路中没有无功电流经过，但是不会对下一级无功电流产生任何影响。

1.2.2 分散补偿方式分散补偿方式也称为分组补偿方式，该方式主要是根据每位用户的各个负荷中心，将补偿装置细分成几组，并将其安装在功率因数相对比较低的配电所高压、村镇终端变、车间配电室、低压母线或者变电所分路出线上。

分散补偿方式的装置更加接近负荷末端，有助于降低电能损耗。

1.2.3 个别补偿方式个别补偿方式也称为就地补偿方式。

该方式主要是根据个别用电设备对无功功率的实际需求量，将电容器组和用电设备并联起来。

电容器可以与用电设备共同使用一套断路器，或者电容器独立使用一套电容器，利用控制装置。

用电设备以及保护装置的同时投切，因此，个别补偿方式也称为随机补偿方式。

该补偿方式能够最大幅度地降低符合端电能的损耗，不仅有助于提高线路的功率因数，同时也极大地提高了用电设备的电压质量；第四，混合补偿方式。

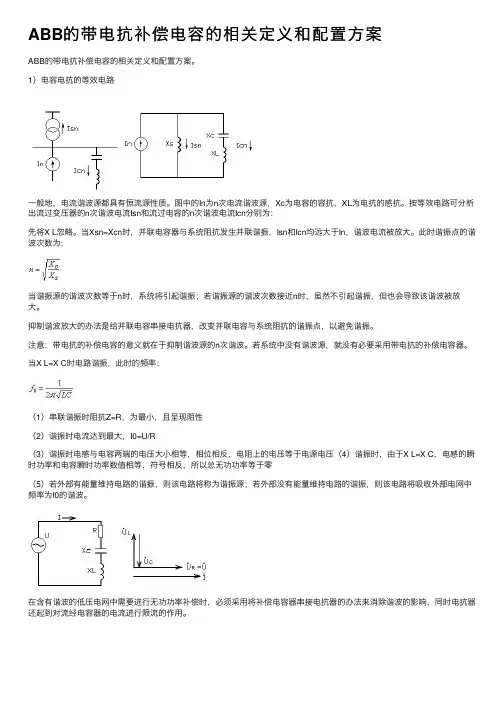

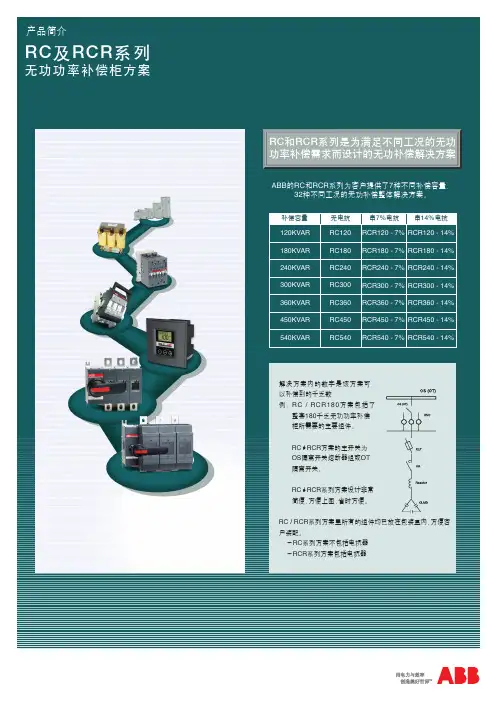

ABB的带电抗补偿电容的相关定义和配置⽅案ABB的带电抗补偿电容的相关定义和配置⽅案。

1）电容电抗的等效电路⼀般地，电流谐波源都具有恒流源性质。

图中的In为n次电流谐波源，Xc为电容的容抗，XL为电抗的感抗。

按等效电路可分析出流过变压器的n次谐波电流Isn和流过电容的n次谐波电流Icn分别为：先将X L忽略。

当Xsn=Xcn时，并联电容器与系统阻抗发⽣并联谐振，Isn和Icn均远⼤于In，谐波电流被放⼤。

此时谐振点的谐波次数为:当谐振源的谐波次数等于n时，系统将引起谐振；若谐振源的谐波次数接近n时，虽然不引起谐振，但也会导致该谐波被放⼤。

抑制谐波放⼤的办法是给并联电容串接电抗器，改变并联电容与系统阻抗的谐振点，以避免谐振。

注意：带电抗的补偿电容的意义就在于抑制谐波源的n次谐波。

若系统中没有谐波源，就没有必要采⽤带电抗的补偿电容器。

当X L=X C时电路谐振，此时的频率：（1）串联谐振时阻抗Z=R，为最⼩，且呈现阻性（2）谐振时电流达到最⼤，I0=U/R（3）谐振时电感与电容两端的电压⼤⼩相等，相位相反，电阻上的电压等于电源电压（4）谐振时，由于X L=X C，电感的瞬时功率和电容瞬时功率数值相等，符号相反，所以总⽆功功率等于零（5）若外部有能量维持电路的谐振，则该电路将称为谐振源；若外部没有能量维持电路的谐振，则该电路将吸收外部电⽹中频率为f0的谐波。

在含有谐波的低压电⽹中需要进⾏⽆功功率补偿时，必须采⽤将补偿电容器串接电抗器的办法来消除谐波的影响，同时电抗器还起到对流经电容器的电流进⾏限流的作⽤。

电抗器的扼流作⽤率p⽤百分数来表达。

扼流作⽤率p的定义是在50/60Hz基波下电抗器的感抗与容抗之⽐：对于N次谐波，可以利⽤扼流作⽤率p给出电抗器与补偿电容器的串联谐振频率。

在ABB公司的标准产品中，电抗器的扼流作⽤率p有如下规格：5.67%、7% 14%，此三个规格对应的频率为：当基波频率f1为50Hz，p=5.67%时，此时的谐振频率为210Hz；p=7%，此时的谐振频率为189Hz；p=14%，此时的谐振频率为133Hz。

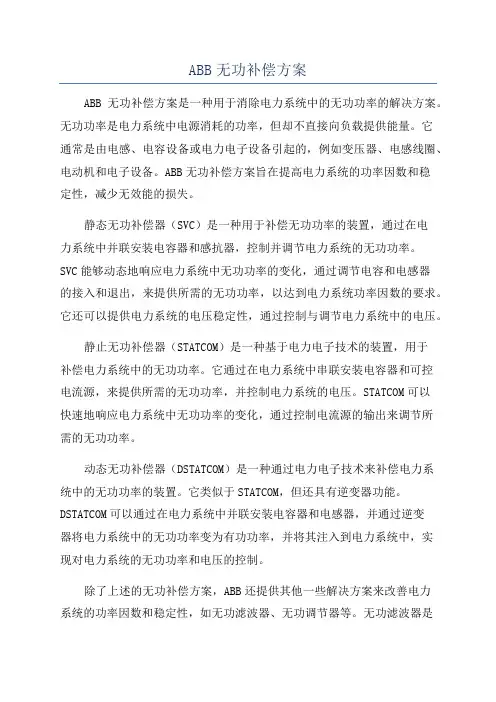

ABB无功补偿方案ABB无功补偿方案是一种用于消除电力系统中的无功功率的解决方案。

无功功率是电力系统中电源消耗的功率，但却不直接向负载提供能量。

它通常是由电感、电容设备或电力电子设备引起的，例如变压器、电感线圈、电动机和电子设备。

ABB无功补偿方案旨在提高电力系统的功率因数和稳定性，减少无效能的损失。

静态无功补偿器（SVC）是一种用于补偿无功功率的装置，通过在电力系统中并联安装电容器和感抗器，控制并调节电力系统的无功功率。

SVC能够动态地响应电力系统中无功功率的变化，通过调节电容和电感器的接入和退出，来提供所需的无功功率，以达到电力系统功率因数的要求。

它还可以提供电力系统的电压稳定性，通过控制与调节电力系统中的电压。

静止无功补偿器（STATCOM）是一种基于电力电子技术的装置，用于补偿电力系统中的无功功率。

它通过在电力系统中串联安装电容器和可控电流源，来提供所需的无功功率，并控制电力系统的电压。

STATCOM可以快速地响应电力系统中无功功率的变化，通过控制电流源的输出来调节所需的无功功率。

动态无功补偿器（DSTATCOM）是一种通过电力电子技术来补偿电力系统中的无功功率的装置。

它类似于STATCOM，但还具有逆变器功能。

DSTATCOM可以通过在电力系统中并联安装电容器和电感器，并通过逆变器将电力系统中的无功功率变为有功功率，并将其注入到电力系统中，实现对电力系统的无功功率和电压的控制。

除了上述的无功补偿方案，ABB还提供其他一些解决方案来改善电力系统的功率因数和稳定性，如无功滤波器、无功调节器等。

无功滤波器是一种用于过滤电力系统中的谐波和无功功率的装置，通过控制谐波电流和无功功率的流动，来减少电力系统的谐波污染和无功损耗。

无功调节器是一种用于调节电力系统中的无功功率的装置，通过调节电容器和电感器的接入和退出，来提供所需的无功功率和调节功率因数。

总之，ABB无功补偿方案是一种用于改善电力系统的功率因数和稳定性的解决方案。

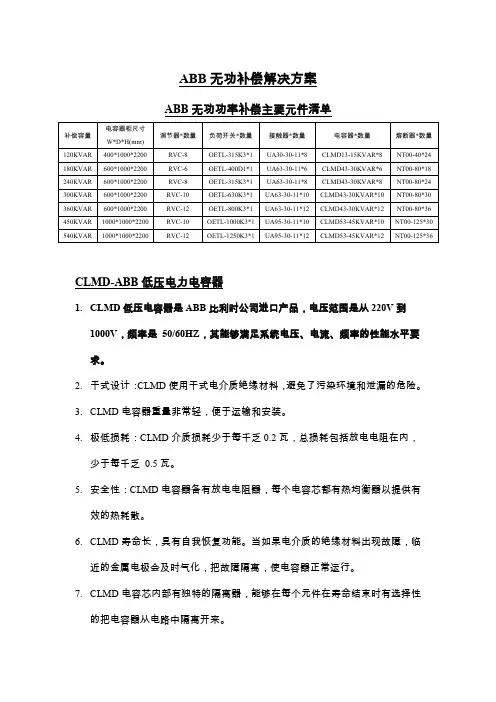

ABB无功补偿解决方案ABB无功功率补偿主要元件清单CLMD-ABB低压电力电容器1.CLMD低压电容器是ABB比利时公司进口产品，电压范围是从220V到1000V，频率是50/60HZ，其能够满足系统电压、电流、频率的性能水平要求。

2.干式设计：CLMD使用干式电介质绝缘材料，避免了污染环境和泄漏的危险。

3.CLMD电容器重量非常轻，便于运输和安装。

4.极低损耗：CLMD介质损耗少于每千乏0.2瓦，总损耗包括放电电阻在内，少于每千乏0.5瓦。

5.安全性：CLMD电容器备有放电电阻器，每个电容芯都有热均衡器以提供有效的热耗散。

6.CLMD寿命长，具有自我恢复功能。

当如果电介质的绝缘材料出现故障，临近的金属电极会及时气化，把故障隔离，使电容器正常运行。

7.CLMD电容芯内部有独特的隔离器，能够在每个元件在寿命结束时有选择性的把电容器从电路中隔离开来。

8.CLMD具有防火性能，所有电容芯元件有蛭石环绕。

蛭石是一种无机，惰性，防火及无毒性的粒状材料，能够吸收箱体内产生的能量，熄灭任何火焰。

9.CLMD电容器的引线端子采用坚固的材料，避免了安装时发生损坏，减少了维修量。

10.CLMD电容器符合国际电工委员会IEC31-1、IEC31-2的要求。

RVC-ABB功率因数控制器1.ABB公司的RVC功率因数控制器是ABB比利时公司进口产品，其能够满足系统电压、电流和频率的性能水平要求。

2.ABB公司的RVC功率因数控制器运行方式灵活，有自动运行模式，手动运行模式，自动设定模式，手动设定模式四种，方便用户使用。

3.RVC调试功能强大，能够设定目标功率因数，控制器灵敏度C/K，相移，切换延时，输出，电容器切换顺序，而且具有很好的自动初始化功能。

4.RVC采用液晶显示，液晶显示屏对比度用温度自动补偿，用户界面友好，方便用户手动操作，能够显示功率因素，报警信号，超温信号，电容器需进行切换的指示信号。

5.具有各种报警功能：所有输出回路均被接通后，如果6分钟内功率因素不能达到目标值则报警，内部温度上升到85摄氏度报警，电源掉电报警并随即切断所有电容器。

ABB电容补偿常见故障及处理措施为补偿负荷无功，改善电能质量，大多数工厂会选择低压电容补偿方案。

但目前电容补偿系统也是问题最多的设备之一，下面通过案例来介绍几个电容柜常见故障及处理方法。

案例―ABB XLP熔丝底座客户：XX山电信电容型号：ABB 4*25KVAR 带7%电抗总共16组。

现象：大部分电缆和XLP（熔丝底座）底座连接处烧毁。

使用年限：5年。

从投用到故障发生从未进行正规检查及维护保养。

现场测量数据：1/4的熔丝烧毁。

电容容值检测：部分容值减少一半。

现场谐波测量：电压谐波4% 电流谐波16%。

谐波正常。

（国标规定电压谐波小于5%，电流谐波小于20%）。

检测RVC电容控制器设置：C/K(灵敏度)稍微偏低0.05过于灵敏，投切时间10S，相位角90度。

按照一般思维熔丝或者电缆连接处烧毁，大多数是由谐波造成或者XLP没有合到位。

谐波比较大会产生谐波电流造成电缆发热，长期运行造成绝缘击穿。

XLP合不到位造成熔丝接触面减小，从而容易引起发热，造成绝缘击穿。

但是该现场谐波正常，如果XLP没有合到位应该是个别现象，此现场出现大面积电缆及XLP烧毁，故排除XLP没有合到位的可能。

处理过程：更换全部电缆和XLP。

更换后对电容进行检测，当把RVC 设置成自动观察投切变化半小时，观察过程中突然发现功率因素很低，电容按照10S时间逐个投入，然后3分钟过后突然功率因素又很高，电容按照10S时间逐个切掉，经过询问客户，原来此现场有一个比较大的货梯，一般每天会运行几次。

该货梯的运行造成电容频繁投切。

解决方法：1.更改投切时间为120S，因为投切时间太短，会造成电容频繁投切，当电容还没有放完电时再次投切会引起冲击电流与过电压（可达到几千伏）此破坏性及其强烈。

曾经做过一个实验，当一组电容在1分钟投切三次后结果电容接触器的预导通线烧毁。

通过更改投切时间来可以避免当负荷频繁变动时电容而不随之频繁投切。

2.更改C/K灵敏度，如果设置太灵敏也会造成负荷稍微变化电容会随之投切。

(四) ABB无功补偿解决方案ABB无功功率补偿主要元件清单CLMD-ABB低压电力电容器1.CLMD低压电容器是ABB比利时公司进口产品，电压范围是从220V到1000V，频率是50/60HZ，其能够满足系统电压、电流、频率的性能水平要求。

2.干式设计：CLMD使用干式电介质绝缘材料，避免了污染环境和泄漏的危险。

3.CLMD电容器重量非常轻，便于运输和安装。

4.极低损耗：CLMD介质损耗少于每千乏0.2瓦，总损耗包括放电电阻在内，少于每千乏0.5瓦。

5.安全性：CLMD电容器备有放电电阻器，每个电容芯都有热均衡器以提供有效的热耗散。

6.CLMD寿命长，具有自我恢复功能。

当如果电介质的绝缘材料出现故障，临近的金属电极会及时气化，把故障隔离，使电容器正常运行。

7.CLMD电容芯内部有独特的隔离器，能够在每个元件在寿命结束时有选择性的把电容器从电路中隔离开来。

8.CLMD具有防火性能，所有电容芯元件有蛭石环绕。

蛭石是一种无机，惰性，防火及无毒性的粒状材料，能够吸收箱体内产生的能量，熄灭任何火焰。

9.CLMD电容器的引线端子采用坚固的材料，避免了安装时发生损坏，减少了维修量。

10.CLMD电容器符合国际电工委员会IEC31-1、IEC31-2的要求。

RVC-ABB功率因数控制器1.ABB公司的RVC功率因数控制器是ABB比利时公司进口产品，其能够满足系统电压、电流和频率的性能水平要求。

2.ABB公司的RVC功率因数控制器运行方式灵活，有自动运行模式，手动运行模式，自动设定模式，手动设定模式四种，方便用户使用。

3.RVC调试功能强大，能够设定目标功率因数，控制器灵敏度C/K，相移，切换延时，输出，电容器切换顺序，而且具有很好的自动初始化功能。

4.RVC采用液晶显示，液晶显示屏对比度用温度自动补偿，用户界面友好，方便用户手动操作，能够显示功率因素，报警信号，超温信号，电容器需进行切换的指示信号。

5.具有各种报警功能：所有输出回路均被接通后，如果6分钟内功率因素不能达到目标值则报警，内部温度上升到85摄氏度报警，电源掉电报警并随即切断所有电容器。

无功补偿装置中谐波的影响及其治理方案无功功率补偿装置在电力供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统电压波动，谐波增大等诸多因素。

一、目前我国电力电网现状：目前, 随着电力电子技术的发展,具有非线性特性的变流装置和大容量的感性负载的使用, 电网中的谐波污染问题也越来越严重。

电网波形畸变, 使电力系统中的电压和电流不再是单一基波频率的正弦波, 此时就出现了谐波及无功问题。

下面就谐波的危害做个简单的介绍：1.谐波污染会使用电设备产生噪音、过热、振动、误动作甚至使其烧毁。

2.谐波是电网中的元件产生附加的谐波损耗，降低发电、输电及用电设备的效率。

3.谐波会使电容器、电缆等设备过热、使绝缘老化、寿命缩短以至损坏。

4.谐波会使局部产生并联谐振和串联谐振，从而使谐波放大，加大危害性。

5.谐波还会导致继电保护和自动装置的误动作，同时对通讯系统产生干扰等等因素。

二、谐波对电容补偿柜的影响：我国规定电网中谐波含量在8%-10%范围内为中度污染，此时电网中的设备可以正常工作，但对于特殊设备就会产生重要严重影响。

例如对于无功补偿中的电容（一般我公司选择的是德力西BSMJ系列的电容器）来说，一般不具备抗谐波能力，如果电容在此环境下工作，将会在谐波的作用下产生谐振，此时将在电容器内部产生数倍于额定电流的谐振电流，长时间运行将会降低电容的容量、老化电容绝缘性能甚至击穿电容等。

下面就部分补偿方案做进一步的分析。

三、无功补偿方案比较：方案一：无源滤波补偿方案（见图1-1）此无源滤波补偿方案是我们公司在以前工程设计时所经常采用的补偿方案，此方案由限流电抗器和电容器组成简单的LC滤波器。

限流电抗器是根据电抗器对电流的拒流特性来实现电容器组在投切过程中产生的投切过电流的抑制作用，起到平波功能，同时限流电抗器的电感和串联电容器组成串联谐振电路，在谐振频率下呈现出很低的阻抗。

电能质量-无功补偿解决方案1.方案背景电力系统中阻感负荷的存在，如变压器、异步电动机，都会消耗大量的无功功率，而大量的冲击性无功负载还会导致电压发生快速波动。

电力电子变流设备，特别是各种相控整流装置的普及及应用，同样会消耗大量的无功功率。

由此引发了电能质量恶化、网损增加、三相不平衡、输变电设备有效利用率降低等各种问题。

系统中整流器、变流器等非线性负荷的应用，会产生大量的谐波电流注入电网，造成电网电压畸变，谐波不仅使电力电子设备和线路产生涡流损耗，导致线损增加，甚至还会引发系统谐振，从而产生谐波过电压，造成设备损坏。

大量的谐波还可能影响继电保护和自动把握系统的牢靠性，令正常的生产活动无法进展。

图 1 系统示意图2.应用场景2.1.场景 1：风电场并网随着风力发电技术的进展，风力发电装机容量在电网中所占的比例越来越高，风力发电的随机性会影响电力系统的有功无功，从而引起电压的波动。

此外，电力系统的低电压故障又会影响到风电场的并网。

图 2 应用场景 1-风电场并网2.2.场景 2：冶金电弧炉是冲击性非线性负荷，工作时产生大量的谐波和负序电流，使得电网电压发生较大的波动和闪变，功率因数极低。

图 3 应用场景 2-冶金3.方案实现3.1.概述PRS-7586 系列动态无功补偿装置〔SVG〕可直接接入 35kV 电压等级及以下电力系统，为电网或用电系统快速供给动态无功补偿，可有效提高系统电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除系统谐涉及提高功率因数。

图 4 方案实现原理图示3.2.设计原则表 1 系统主要设计原则GB11920-2023 DL/T672DL5014-1992 GB50052-1995 GB/T11022-1999 GB50150-2023 GB5582GB/T12325-2023 GB/T12326-2023 GB/T14549-1993 GB/T15543-2023 电站电气局部集中把握装置通用技术条件变电所电压无功调整把握装置订货技术条件330-500KV 变电所无功补偿装置设计技术规定供配电系统设计标准高压开关设备和把握设备标准的公用技术要求电气装置安装工程电气设备交接试验标准高压电力设备外绝缘污秽等级电能质量供电电压偏差电能质量电压波动和闪变电能质量公用电网谐波电能质量三相电压不平衡GB/T15945 GB/T18481 电能质量电力系统频率允许偏差电能质量临时过电压和瞬态过电压GB/T17626.2-2023 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2023 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-2023 电磁兼容试验和测量技术电磁速瞬变脉冲群抗扰度试验GB/T17626.5-2023 电磁兼容试验和测量技术浪涌〔冲击〕抗扰度试验GB/T17626.11-2023 电磁兼容试验和测量技术电压暂将、短时中断和电压变化抗扰度试验GB/T2423.1-2023 GB/T2423.2-2023 GB/T2423.3-2023 电工电子产品环境试验第 2 局部试验方法试验 A：低温电工电子产品环境试验第 2 局部试验方法试验 A：高温电工电子产品环境试验第 2 局部试验方法试验 Cab：恒定湿热试验GB/T2423.10-2023 电工电子产品环境试验第 2 局部试验方法试验 Fc：震惊〔正弦〕GB/T20297-2023 GB/T20298-2023 DL/T1010.1-2023 DL/T1010.2-2023 DL/T1010.3-2023 DL/T1010.4-2023 DL/T1010.5-2023 静止无功补偿装置 SVC 现场试验静止无功补偿装置 SVC 功能特性高压静止无功补偿装置第 1 局部系统设计高压静止无功补偿装置第 2 局部晶闸管阀的试验高压静止无功补偿装置第 3 局部把握系统高压静止无功补偿装置第 4 局部现场试验高压静止无功补偿装置第 5 局部密闭式水冷却装置3.3.装置列表表 2 装置列表序号装置型号装置名称1 PRS-7586 动态无功补偿装置4.技术特点和优势1)模块化的电路构造a)S VG 的核心是基于 IGBT 器件的〔链式〕逆变器，链式逆变器每相由多个功率模块输出串联而成，功率模块承受 N+1 或 N+2 冗余运行构造；b)模块把握承受大规模 FPGA 芯片载波移相多电平空间矢量 PWM 把握策略，电路简洁，抗干扰力气强，牢靠性高；c)承受自励起动技术，使得装置投入时冲击电流小；d)模块面板共四个电气端子，2 个光纤端子，接线简洁，还设有假设干状态及故障指示灯，便利维护及检修。

变压器空载时无功补偿解决方法嘿，咱今儿就来说说变压器空载时无功补偿这档子事儿！你说这变压器空载的时候啊，就像个大胃王，光吃不干活，还消耗不少能量呢！这无功补偿呢，就是来给它治治病，让它能乖乖听话，好好干活。

咱先得搞清楚这无功补偿是咋回事呀！就好比你兜里有钱，但这钱有一部分是专门用来应付场面的，不能直接拿去买东西，这就类似无功功率。

而无功补偿呢，就是把这部分场面钱给合理安排一下，让它发挥点作用，不至于浪费。

那变压器空载时为啥要无功补偿呢？你想想啊，它空载的时候在那干耗着，不产生啥实际效益，还白白占用资源。

就跟一个人占着茅坑不拉屎一样，多浪费呀！这时候无功补偿就来啦，它能让变压器变得更高效，更节能。

那有啥解决方法呢？首先呢，可以装一些无功补偿装置呀，就像给变压器请了个小助手，专门帮它处理那些无功功率。

这小助手可机灵了，能快速准确地调整，让变压器工作起来更顺畅。

还有啊，咱可以从变压器的设计上入手。

就好比盖房子，一开始设计得好，住起来就舒服。

把变压器设计得更合理，让它空载时的无功消耗减少，这不是挺好的嘛！再就是加强管理啦！就像管孩子一样，得时刻盯着，不能让它乱来。

定期检查变压器的运行情况，发现问题及时解决，可不能等出了大毛病才着急呀！你说这无功补偿多重要啊，能给咱省不少电，省不少钱呢！咱可不能小瞧了它。

要是不重视这无功补偿，那电都浪费到哪去了都不知道呢！这就好比你赚钱不容易，结果花冤枉钱，多心疼呀！所以啊，咱得好好对待变压器空载时的无功补偿问题。

别觉得这是小事儿，积少成多，时间长了那可就是大问题啦！咱得让变压器高效工作，为咱的生活和生产服务，可不能让它在那瞎捣乱呀！大家都行动起来，一起把这无功补偿做好，让我们的电都用在刀刃上，那多好呀！你说是不是这个理儿？咱可不能让那些电白白浪费了呀，得让它们发挥最大的作用！。

无功补偿装置是配电系统中主要设备之一，其作用表现在提高功率因数，降低功率损耗和电能损耗；改善电压质量，减少用户电费支出：所以供电部门和用电单位对无功补偿装置要求都很高。

然而无功补偿装置往往在运行中会出现较多问题，其主要原因是补偿装置选用电器元件配置的合理性，电器元件使用是否正确；电网中是否存在谐波的干扰以及安装工艺等诸多问题有关。

一：控制器问题补偿装置的电器元件（控制器）常会出现的问题是：补偿控制器上cosΦ显示不准确。

原因及对策：这种情况有两种可能性：A 补偿控制器产生误动误显，主要是由于电网中或负载源产生的谐波所致。

相应办法是更换抗谐波型控制器或在配电系统中加装抗谐波型元件。

B 补偿控制器与取样电流或电压有关。

在有负荷时正常的情况下投入电容器，功率因数应该从滞后值逐步变大至1.00，如果再投入电容器则功率因数应该为超前，继续投入超前值变小为正常；而出现：1. 始终只显示1.002. 电网负荷是滞后状态，补偿器却始终显示超前3. 电网负荷是滞后状态，补偿器显示滞后但投入电容器后滞后值不是按正常方向变化（增大）反而投入电容越多滞后值越小4. 电网负荷是滞后状态，补偿器虽显示滞后值，但投入电容器后滞后值不变化，滞后值只随负荷变化而变化。

上述情况：1往往是因为取样电流没有送入补偿器。

2一般情况是因为取样电流与取样电压相位不正确3一般情况下是因为投切电容器产生的电流没有经过取样互感器。

补偿控制器能够正常运行，必须取样电流正确，而且负荷电流与电容器投切产生的电流必须要从取样互感器上得到反应。

二：熔断器问题无功补偿装置在补偿投切过程中常常会出现熔断器经常熔断。

原因分析：1. 熔断器熔断与选型配置的合理性有关2. 熔断器熔断与计算实际投切电流的相应倍数有关3. 熔断器熔断与补偿控制器的投切时间有关4. 熔断器熔断与电网系统或负载设备产生的谐波有关5. 熔断器熔断与相数电流不平衡有关6. 熔断器熔断与安装工艺、工作环境等有关。

无功补偿对电力系统失稳问题的解决与防范电力系统是现代工业和生活中不可或缺的重要组成部分，无功补偿作为其中的重要技术手段，对于提高电力系统稳定性和降低功耗具有关键作用。

本文将从无功补偿的概念、原理以及在电力系统中的应用等方面进行探讨，旨在解决和预防电力系统失稳问题。

一、概述无功补偿是指在电力系统中解决电力负载中产生的无功功率的一种技术手段。

无功功率在电力系统中是不可避免的，它会引起电力系统的失稳问题，如电压不稳定、电流波动等。

因此，通过无功补偿来消除或者减少无功功率的影响，可以有效解决电力系统失稳问题。

二、无功补偿的原理无功补偿主要通过调整电路中的电容器和电感器来实现。

电容器是用来供应无功功率，而电感器则用来吸收无功功率。

通过这种方式，可以实现电路中无功功率的平衡，从而提高电力系统的稳定性。

三、无功补偿的应用1. 静态无功补偿器（SVC）静态无功补偿器是一种常见的无功补偿设备，其主要作用是通过自动调节电容器和电感器的作用来平衡电流的有功和无功分量。

SVC能够快速响应系统的变化，提高无功功率的控制性能，从而有效解决电力系统中的失稳问题。

2. 动态无功补偿器（DSTATCOM）动态无功补偿器是一种具有快速响应能力的无功补偿设备。

它通过控制功率电子设备来实现电力系统中无功功率的控制和调节。

DSTATCOM能够实时监测电力系统中的电压和电流波动，快速响应并补偿无功功率的变动，有效提高电力系统的稳定性。

四、无功补偿对电力系统失稳问题的解决与防范1. 解决电压不稳定问题在电力系统中，无功补偿设备可以根据系统的负载变化情况，实时调整电路中的电容器和电感器的运行状态，从而实现电压的稳定。

这种方式能够有效解决电力系统中因电压不稳定引起的设备故障和能源损耗等问题。

2. 防范电流波动问题无功补偿设备能够快速响应电流的波动情况，通过调整电路中的电容器和电感器来平衡系统中的有功和无功功率，从而防止电流波动问题的发生。

这种方式可以有效避免电力系统中因电流波动引起的设备过载和故障情况。

TBBW无功补偿装置产品的常见故障和解决办法2.1故障维修步骤（1）首先检查设备外观是否有磨损或明显损坏现象，各部位螺丝是否有松动，有松动的必须进行旋紧，各控制保险是否齐全，以及控制器、端子排接线、指示灯、接触器等二次线部分是否有接线松动现象。

（2）送总电源，合电容柜内主开关，转动电压转换开关，检查三相电压是否正常；（3）将柜内各回路小型断路器开关断开，操作控制器手动投切，检查控制线路是否正常工作；（4）按控制器说明书对控制器各参数进行调整，这里主要指电流互感器变比的设定；（5）确认各参数设置完成后再将柜内各回路的小型断路器开关打开，将控制器返回到自动工作状态下，使电容器正常运行，检查其投入后表盘上三相电流显示电流是否平衡。

（6）设备运行一段时间，观察系统功率因数是否达到要求。

以上所有步骤都必须保证自身安全的情况下进行操作，切忌未停电对装置进行内部元件操作和连接线。

另外可以参考上述故障分析排除故障，如不能排除故障的应该与专业人员进行咨询。

停电后要让电容器放电彻底后方可对进行触摸。

放电时间一般需要三到五分钟。

2.2常见故障和解决办法这里提到的常见故障除了我们公司生产的无功补偿装置外，还包括用户采用我们公司生产的补偿器和电容器所制造产品在作用中遇到的常见问题，这里一并综合起来为大家解释。

2.2.1补偿装置安装后，能手动工作，控制器有显示，但自动运行时不能自动投切电容器组。

补偿装置在自动投切的时候必须要满足几个条件：（1）当前电网的功率因数必须低于无功补偿控制器所设置的功率因数门限，同时功率因数应处于滞后状态，如果控制器上面显示的功率因数值与实际值相近，而显示为超前状态，应该是电流取样的信号接反，只要将两条电流取样信号线对换一下就可以正常显示了，这种情况多发生在安装调试阶段或者更换控制器产品后也会出现这种现象；（2）当前电网电压值低于控制器设置的过电压门限，我们控制器在出厂过压设置为430V。

控制器显示为当前电网电压值，而不是功率因数。
