电气绘图试题及答案一、选择题（每题2分，共20分）1. 电气绘图中，表示电流方向的箭头是：A. 指向电流的来源B. 指向电流的去向C. 无方向性D. 根据电流大小确定2. 电气原理图中，通常使用哪种符号表示电阻？A. RB. LC. CD. D3. 在电气接线图中，导线连接点通常使用什么符号表示？A. 圆圈B. 矩形C. 三角形D. 菱形4. 电气控制图中，表示常开触点的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠5. 电气图纸中，表示电压的单位通常是：A. VB. AC. ΩD. HZ6. 在电气图纸中，表示电流的单位是：A. VB. AC. ΩD. HZ7. 电气工程中，三相交流电的相序通常是：A. A-B-CB. B-C-AC. C-A-BD. 任意顺序8. 电气图纸中，表示接地的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠9. 电气原理图中，表示二极管的符号是：A. 一个三角形B. 一个矩形C. 一个箭头D. 一个圆内有一个点10. 电气图纸中，表示开关的符号通常是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个矩形答案：1. B2. A3. A4. B5. A6. B7. A8. B9. C10. D二、填空题（每空2分，共20分）1. 电气原理图中，通常用________表示电源。

2. 在电气接线图中，导线的长度和颜色通常用________和________来表示。

3. 电气控制图中，表示常闭触点的符号是一个圆内________。

4. 电气图纸中，表示电流的符号通常是________。

5. 电气工程中，三相交流电的电压通常用________表示。

6. 电气图纸中，表示电阻的符号通常是________。

7. 电气图纸中，表示电容的符号是________。

8. 电气图纸中，表示电感的符号是________。

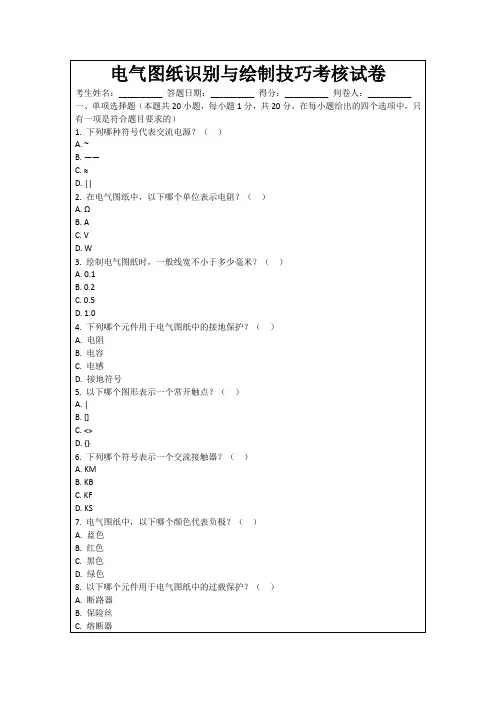

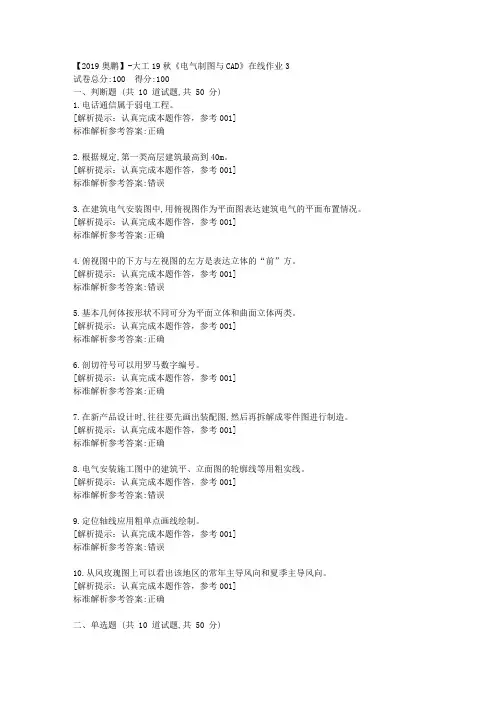

【2019奥鹏】-大工19秋《电气制图与CAD》在线作业3试卷总分:100 得分:100一、判断题 (共 10 道试题,共 50 分)1.电话通信属于弱电工程。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确2.根据规定,第一类高层建筑最高到40m。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:错误3.在建筑电气安装图中,用俯视图作为平面图表达建筑电气的平面布置情况。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确4.俯视图中的下方与左视图的左方是表达立体的“前”方。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:错误5.基本几何体按形状不同可分为平面立体和曲面立体两类。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确6.剖切符号可以用罗马数字编号。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确7.在新产品设计时,往往要先画出装配图,然后再拆解成零件图进行制造。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确8.电气安装施工图中的建筑平、立面图的轮廓线等用粗实线。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:错误9.定位轴线应用粗单点画线绘制。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:错误10.从风玫瑰图上可以看出该地区的常年主导风向和夏季主导风向。

[解析提示：认真完成本题作答，参考001]标准解析参考答案:正确二、单选题 (共 10 道试题,共 50 分)。

电气识图考卷及答案（考试时间：90分钟，满分：100分）一、选择题（每题2分，共30分）A. 系统图B. 接线图C. 电路图D. 设备布置图2. （）下列哪个符号表示交流接触器？A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.二、判断题（每题1分，共20分）1. （）电气图中的主电路一般用细实线表示。

（）2. （）电气图中的辅助电路一般用粗实线表示。

（）3. （）电气图中，水平线代表电气设备之间的连接关系。

（）4. （）电气图中，垂直线代表电气设备之间的功能关系。

（）5. （）电气图中的电气设备必须按照实际位置进行绘制。

（）6. （）电气图中，相同类型的电气设备可以用同一符号表示。

（）7. （）电气图中的电气设备符号必须按照国家标准进行绘制。

（）8. （）电气图中，电气设备的连接线可以交叉。

（）9. （）电气图中，电气设备的编号应按照功能进行编排。

（）10. （）电气图中，所有电气设备都必须标注名称和型号。

（）三、填空题（每空1分，共10分）1. （）电气图中的主电路一般用______实线表示。

2. （）电气图中的辅助电路一般用______实线表示。

3. （）在电气图中，电气设备的连接关系一般用______线表示。

4. （）在电气图中，电气设备的功能关系一般用______线表示。

5. （）电气图中，电气设备的编号应按照______进行编排。

四、简答题（每题10分，共10分）1. 请简述电气图的基本构成。

2. 请解释电气图中电气设备符号的含义。

五、综合题（1和2两题7分，3和4两题8分，共30分）（电气图略）设备清单：三相异步电动机、断路器、接触器、热继电器、熔断器、控制开关3. （）请阐述电气图绘制的基本原则及注意事项。

（8分）4. （）请解释电气图中常用电气设备符号的含义。

EPLAN电气制图理论试题-1一、填空题（每空2分，共40分）1、EPLAN是德国威图公司为方便电气设计而退出的一款电气制图软件。

2、在使用EPLAN制图时，常用项目结构包含“高层代号”和“位置代号”两个层级，它们默认的表示符号分别为 = 和 + 。

3、请写出以下常用功能的默认快捷键：插入符号 Insert转到配对物 F属性Ctrl+D4、EPLAN最为突出的特点就是能够实现结构化图纸绘制，在EPLAN项目中，项目结构由页结构和设备结构构成。

5、在绘制电机拖动回路时，需对电机功率以及马达断路器的整定电流进行标注，防止在过载、频繁起动、欠电压等异常情况时而产生大电流烧毁电机。

6、电器按照电压等级的高低可分为低压电器和高压电器两类，在我们图纸内所出现的多为低压电器，工作电压在AC1200V、DC1500V以下。

7、在PLC原理图中，对于输出点控制对象为接触器或电磁阀的，一般采用中间继电器进行转换输出，或直接选用继电器输出型信号模板。

二、判断题（每题3分，共15分）1、在EPLAN制图时，页结构仅可在创建项目时通过新建项目向导确定，而设备结构除此之外还可在随后通过项目属性对话框进行更改。

（对）2、继电器是用来频繁地接通和断开交直流主电路和大容量控制电路，实现远距离自动控制的电器。

（错）3、使用EPLAN制图时，客户、创建者信息在项目属性中进行设置。

（对）4、热继电器是利用电流的热效应原理实现电动机的过载保护。

（对）5．低压电器通常是指工作在交流电压小于1000V、直流电压小于1500V的电路中起通、断、保护、控制或调节作用的电器设备。

（错）三、多选题（每题至少两个答案正确，全对3分,漏选2分,错答0分，共15分）1、EPLAN中的设备结构包含以下哪几种（ ABCD ）A、常规设备B、端子排C、电缆D、黑盒2、一份完整的电气图纸一般包含（ ABCD ）A、封页、目录 C、结构标识符总览B、原理图、布置图 D、部件列表、系统说明3、目前公司内电气图纸常用图幅尺寸为哪两种（ CD ）A、A1B、A2C、A3D、A44、电机拖动回路一般都包含和两种电器，根据速度及转矩等控制要求可选择配置变频器。

电气绘图试题及答案电气绘图是电气工程领域中的一项基本技能，它涉及到电路图、布线图、控制图等的绘制。

以下是一套电气绘图试题及答案，供学生练习和参考。

# 电气绘图试题一、选择题（每题2分，共10分）1. 电气图纸中，通常使用哪种符号来表示电阻？A. ΩB. RC. LD. C2. 在电气图纸中，三相交流电的相线通常用什么颜色表示？A. 红色、绿色、蓝色B. 黑色、白色、灰色C. 黄色、绿色、红色D. 紫色、橙色、黄色3. 电气图纸中的接地符号通常是什么形状？A. 圆形B. 矩形C. 三角形D. 星形4. 在电气图纸中，开关的符号通常是什么？A. 一个带有箭头的圆圈B. 一个带有箭头的矩形C. 一个带有箭头的三角形D. 一个带有箭头的星形5. 以下哪个不是电气图纸中常见的元件符号？A. 断路器B. 变压器C. 继电器D. 放大器二、简答题（每题5分，共20分）6. 简述电气图纸中电流方向的表示方法。

7. 解释电气图纸中“三相四线制”的含义。

8. 描述电气图纸中如何表示不同电压等级的线路。

三、绘图题（每题15分，共30分）9. 根据所给电路原理图，绘制相应的电气接线图。

（电路原理图略）10. 绘制一个简单的家庭电路布线图，包括照明、插座和空调。

四、综合应用题（每题20分，共40分）11. 根据题目描述，设计一个简单的电动机启动控制电路，并绘制出相应的电气控制图。

12. 给出一个工厂车间的电气系统设计要求，绘制出相应的电气系统图，并简要说明设计思路。

# 电气绘图答案一、选择题1. 答案：B（电阻通常用字母R表示）2. 答案：C（三相交流电的相线通常用黄色、绿色、红色表示）3. 答案：A（接地符号通常是一个圆形）4. 答案：B（开关的符号通常是一个带有箭头的矩形）5. 答案：D（放大器不是电气图纸中常见的元件符号）二、简答题6. 答案：电气图纸中电流方向通常用箭头表示，箭头指向电流流动的方向。

7. 答案：“三相四线制”指的是三相交流电系统中包含三条相线和一条中性线。

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1 号电气平面图的幅面尺寸为 420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

( √ )5．弱电平面图中—2（×）H—表示二根电话线。

6．在电气平面图中＋＋＋＋是表示接地装置。

（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写. 。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√）10． GB7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26 个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I 、 O、J 不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20． TN－S 系统中工作零线和保护零线共用一根导线。

（×）21． SCB－ 1250－ 10/0.4 表示三相干式电力变压器器， 1250KVA，一次绕组电压为10KV，二次绕组电压为 0.4KV。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23． TMY-4(100×10) 表示为硬铜母线， 4 根，宽为 100mm，厚度为 10mm。

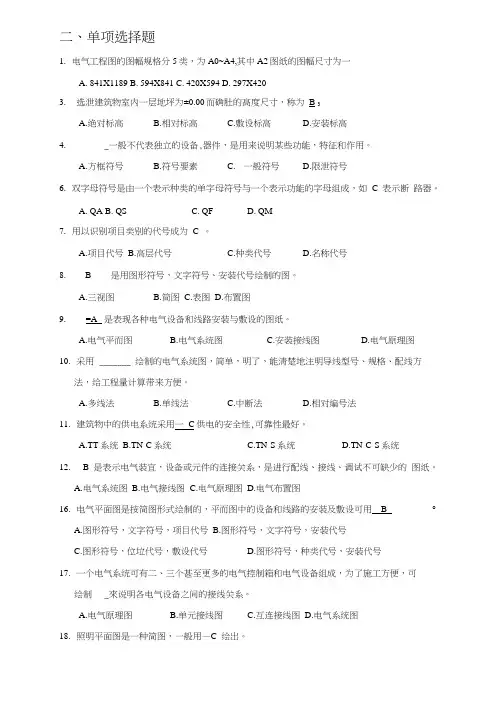

二、单项选择题1.电气工程图的图幅规格分5类，为A0~A4,其中A2图纸的图幅尺寸为一A. 841X1189B. 594X841C. 420X594D. 297X4203.选泄建筑物室内一层地坪为±0.00而确肚的髙度尺寸，称为B 3A.绝对标高B.相对标高C.敷设标高D.安装标高4._一般不代表独立的设备,器件，是用来说明某些功能，特征和作用。

A.方框符号B.符号要素C. 一般符号D.限泄符号6.双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如_C_表示断路器。

A. QAB. QSC. QFD. QM7.用以识别项目类别的代号成为_C_。

A.项目代号B.高层代号C.种类代号D.名称代号8.__B ___ 是用图形符号，文字符号、安装代号绘制的图。

A.三视图B.简图C.表图D.布置图9.=A_ 是表现各种电气设备和线路安装与敷设的图纸。

A.电气平而图B.电气系统图C.安装接线图D.电气原理图10.采用_______ 绘制的电气系统图，简单，明了，能淸楚地注明导线型号、规格、配线方法，给工程量计算带来方便。

A.多线法B.单线法C.中断法D.相对编号法11.建筑物中的供电系统采用一C 供电的安全性,可靠性最好。

A.TT系统B.TN-C系统C.TN-S系统D.TN-C-S系统12.__B_是表示电气装宜，设备或元件的连接关系，是进行配线、接线、调试不可缺少的图纸。

A.电气系统图B.电气接线图C.电气原理图D.电气布置图16.电气平面图是按简图形式绘制的，平而图中的设备和线路的安装及敷设可用__B_ °A.图形符号，文字符号，项目代号B.图形符号，文字符号，安装代号C.图形符号，位垃代号，敷设代号D.图形符号，种类代号，安装代号17.一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成，为了施工方便，可绘制_來说明各电气设备之间的接线关系。

A.电气原理图B.单元接线图C.互连接线图D.电气系统图18.照明平面图是一种简图，一般用—C_绘出。

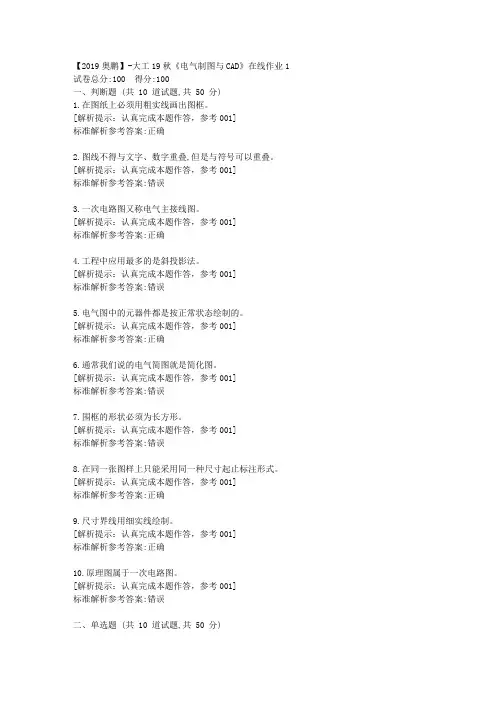

【2019奥鹏】-大工19秋《电气制图与CAD》在线作业1 试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.在图纸上必须用粗实线画出图框。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:正确
2.图线不得与文字、数字重叠,但是与符号可以重叠。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:错误
3.一次电路图又称电气主接线图。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:正确
4.工程中应用最多的是斜投影法。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:错误
5.电气图中的元器件都是按正常状态绘制的。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:正确
6.通常我们说的电气简图就是简化图。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:错误
7.围框的形状必须为长方形。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:错误
8.在同一张图样上只能采用同一种尺寸起止标注形式。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:正确
9.尺寸界线用细实线绘制。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:正确
10.原理图属于一次电路图。

[解析提示：认真完成本题作答，参考001]
标准解析参考答案:错误
二、单选题 (共 10 道试题,共 50 分)。

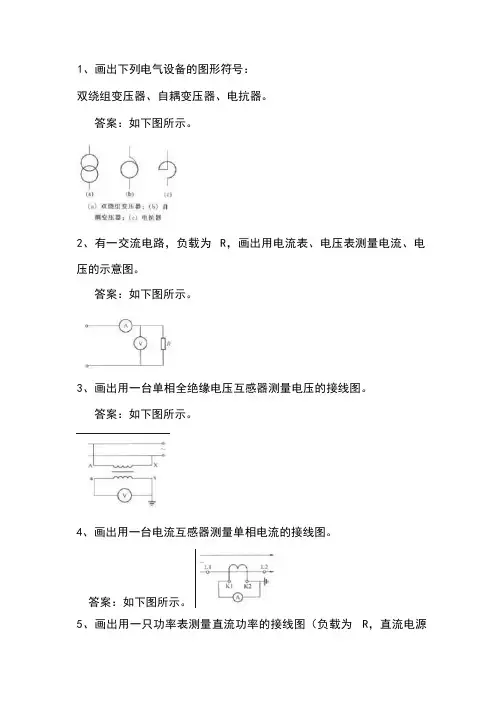

1、画出下列电气设备的图形符号：双绕组变压器、自耦变压器、电抗器。

答案：如下图所示。

2、有一交流电路，负载为R，画出用电流表、电压表测量电流、电压的示意图。

答案：如下图所示。

3、画出用一台单相全绝缘电压互感器测量电压的接线图。

答案：如下图所示。

4、画出用一台电流互感器测量单相电流的接线图。

答案：如下图所示。

5、画出用一只功率表测量直流功率的接线图（负载为R，直流电源用 E 、r 串联表示）。

答案：如下图所示。

6、画出用一只功率表测量三相四线制电路三相交流功率的接线图（图 中，三相负载相等均为 Z ）。

答案：如下图所示。

7、C 表示某一电气设备的绝缘，当有一个直流电压 U 突然加到绝缘XC 上时，在绝缘C 中会流过泄漏电流 i 。

画出等值电路图和泄漏电 流随时间变化的吸收曲线。

答案：如下图所示。

8、图E-10为球隙测量交流高电压接线，写出其中各元件的名称。

X X图E-10答案:TT-试验变压器；TR-调压器；J-铜球；R1、R2-保护电阻；CX-被试品。

9、已知T为铁芯，N1、N2为变压器的一次、二次绕组，R为负载，画出变压器的原理图，并标出电流电压方向。

答案:10、一台35kV半绝缘电压互感器，用一只电压表和一只电流表测量其空载电流，画出试验接线图。

答案:11、加上直流电压后，电介质的等值电路如图E-47，画出各支路电流变化曲线和总电流i的变化曲线。

答案:12、用一个刀闸S，两节甲电池E和一块直流毫伏表PV，做一台电压互感器的极性试验，画出接线图。

答案:13、图为直流法测量变压器绕组接线组别，根据测量结果，判断其接线组别。

答案:此变压器连接组标号为：Y,y0。

14、下图测量什么物理量?并写出主要元件名称。

答案:测量单相交流有功功率的接线；TA-电流互感器；TV-电压互感器；PW-功率表。

15、下图是做什么试验用的?并写出各元件名称。

答案:该电路是做直流泄漏试验用的原理接线图。

图E-12中， TR- 自耦调压器；TT-试验变压器；V-二极管；R-保护电阻；C-稳压电容；PA- -被试品。

第 11 章电气工程制图 参考答案《工程制图习题册》第 11 章 电气工程制图（参考答案） [重庆大学出版社]11.1 电气工程制图基础知识填空题。

专业班级 学号 姓名1、一项工程的电气工程图纸，通常由图纸首页、电气系统图、电气平面图、设备布置图、电路图、安装接线图、大样图等部分组成。

2、电气图在表达过程中主要采用功能布局和位置布局两种布局法。

3、电气工程图的基本要素是图形、文字和项目代号。

4、在电气工程图中，常用电气符号来代替电气工程中的实物。

电气符号包括文字符号和图形符号两种。

5、文字符号FU 表示熔断器，KM 表示接触器，KS 表示信号继电器，KT 表示时间继电器，QF表示断路器，QS 表示隔离开关，QL 表示负荷开关。

6、图表符号一般分为：一般符号、限定符号、方框符号、以及标记或字符。

7、项目代号=X1+A1-KM:8 中，=表示的是高层代号，-表示的是种类代号，：表示的是端子代号。

8、电路图主要由元件符号、连线、结点、注释四大部分组成。

9、框图与原理图主要的区别就在于原理图上具体地绘制了电路的全部的元器件和它们的连接方式，而结构框图只是简朴地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简朴的文字说明，在方框间用连线（有时用带箭头的连线）说明各个 方框之间的关系。

10、接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。

主要用于安装接线、线路的检查维修和故障处理。

将这种连接关系用表格的形式表达出来称之为电气接线表。

11、电力系统的主接线图有2种绘制方式，一种是系统式主接线图，一种是装置式主接线图。

12、印刷电路板图作用是实现对电子元器件的支撑和器件之间形成互联。

13、线扎图是表示多根导线或者电缆绑扎或者粘合在一起的图样。

它是根据设备中各接点的位置及其接线图中的走线要求绘制的。

电工画图面试题及答案大全一、选择题1. 在电路图中，用以表示电流方向的箭头是什么？A. 正向箭头B. 反向箭头C. 双向箭头D. 无箭头答案：A2. 电路图中，表示开关断开状态的符号是什么？A. 断开的线B. 闭合的线C. 带叉的线D. 带圆圈的线答案：A3. 在电路图中，电阻的符号是什么？A. ⊥B. ∥C. ∝D. ∞答案：A二、填空题4. 在电路图中，______符号表示接地。

答案：⊥5. 电路图中，______符号表示电源。

答案：V6. 电路图中，______符号表示二极管。

答案：∧三、简答题7. 请简述电路图中的负载和电源的区别。

答案：电源是提供电能的设备，负载则是消耗电能的设备。

8. 在电路图中，如何表示一个电路的正极和负极？答案：通常用正号（+）表示正极，负号（-）表示负极。

四、绘图题9. 请画出一个简单的串联电路图，并标注各部分元件。

答案：（此处应有电路图，包括电池、灯泡、开关和导线）五、计算题10. 已知电路中的电阻R1为100Ω，R2为200Ω，求串联后的总电阻。

答案：R总 = R1 + R2 = 100Ω + 200Ω = 300Ω11. 如果电路中的电源电压为12V，电流为0.5A，求电阻R1的阻值。

答案：R1 = V/I = 12V / 0.5A = 24Ω六、分析题12. 分析电路图中，如果开关断开，电路中的电流会发生什么变化？答案：如果开关断开，电路将形成开路，电流将降为0。

13. 在电路图中，如果电源电压增大，负载电阻不变，电路中的电流会如何变化？答案：如果电源电压增大，电路中的电流将增大。

七、设计题14. 设计一个简单的并联电路图，并说明其工作原理。

答案：（此处应有电路图，包括电源、两个并联的灯泡和导线）工作原理：电源电压在两个并联的灯泡之间分配，每个灯泡的电压相等，电流则根据各自电阻的大小分配。

15. 设计一个带有过载保护的电路图，并说明其工作原理。

答案：（此处应有电路图，包括电源、负载、保险丝和开关）工作原理：当电路中的电流超过保险丝的额定值时，保险丝会熔断，从而切断电路，防止过载造成损坏。
