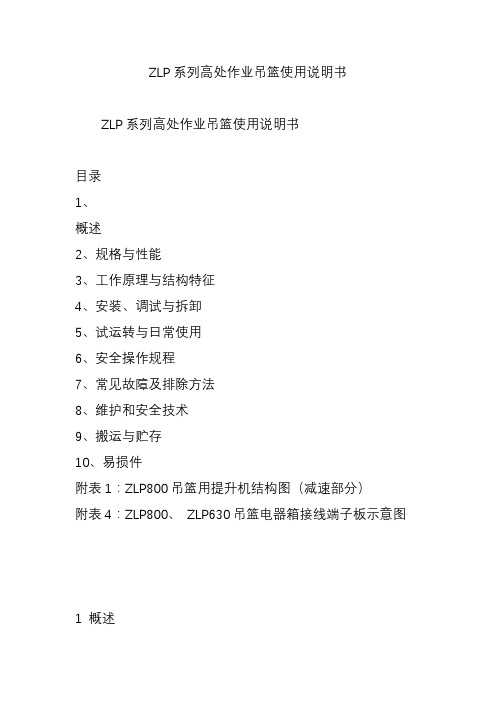

ZLP系列高处作业吊篮使用说明书ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800、ZLP630吊篮电器箱接线端子板示意图1 概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

表一高处作业吊篮主要技术参数名称吊篮型号及主要参数ZLP800 ZLP630额定载重量800kg630kg升降速度8～10m/min9～11m/min悬吊平台尺寸（长*宽）（2.5m*3）*0.76m(2.0*3)*0.76钢丝绳结构：6*19W+1WS-8.6最小破断拉力：70kN结构：4*31SW+NF-8.3最小破断拉力：53 kN提升机型号LTD80LTD63卷绳机构形式“S”“α”额定提升力8.0KN6.3KN电动机型号YEJ100L1-4F33 YEJ9L-4F功率2.2KW1.5KW电压AC380V制动力矩16Nm安全锁类型摆臂式防倾斜型号LSA30悬挂机构数量二套调节高度1.1～1.7m前梁伸出长度0.9～1.5m（1.5m及1.5m以上时必须相应减少载重量，见附表2）质量悬吊平台（含提升机、安全锁、电气控制箱）550kg（钢）405kg（钢）悬挂机构2*225kg配重1000kg900kg整机（不含钢丝绳）2000kg（钢）1755kg（钢）吊篮正常环境环境温度-20℃～+40℃环境相对湿度≤90%（25℃）电源电压偏离额定值±5%工作处阵风风力≤8.3m/s（相当于5级风力）。

Z L P系列高处作业吊篮使用说明书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

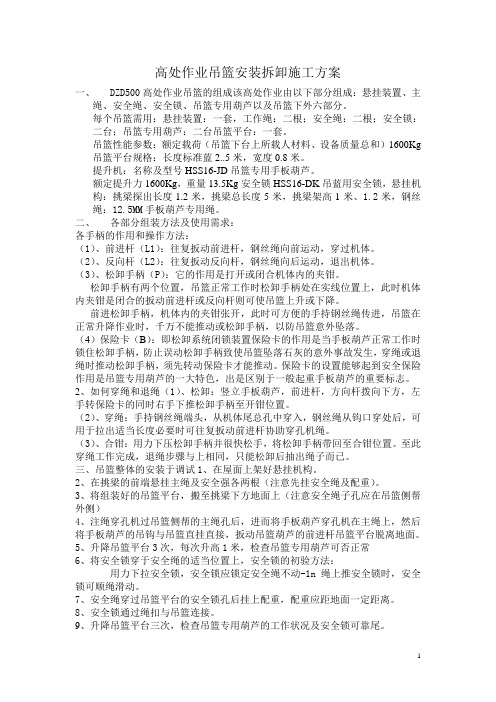

高处作业吊篮安装拆卸施工方案一、DZD500高处作业吊篮的组成该高处作业由以下部分组成：悬挂装置、主绳、安全绳、安全锁、吊篮专用葫芦以及吊篮下外六部分。

每个吊篮需用：悬挂装置：一套，工作绳：二根；安全绳：二根；安全锁：二台；吊篮专用葫芦：二台吊篮平台：一套。

吊篮性能参数：额定载荷（吊篮下台上所载人材料、设备质量总和）1600Kg 吊篮平台规格：长度标准蓝2..5米，宽度0.8米。

提升机：名称及型号HSS16-JD吊篮专用手板葫芦。

额定提升力1600Kg，重量13.5Kg安全锁HSS16-DK吊蓝用安全锁，悬挂机构：挑梁探出长度1.2米，挑梁总长度5米，挑梁架高1米、1.2米，钢丝绳：12.5MM手板葫芦专用绳。

二、各部分组装方法及使用需求：各手柄的作用和操作方法：（1）、前进杆（L1）：往复扳动前进杆，钢丝绳向前运动，穿过机体。

（2）、反向杆（L2）：往复扳动反向杆，钢丝绳向后运动，退出机体。

（3）、松卸手柄（P）：它的作用是打开或闭合机体内的夹钳。

松卸手柄有两个位置，吊篮正常工作时松卸手柄处在实线位置上，此时机体内夹钳是闭合的扳动前进杆或反向杆则可使吊篮上升或下降。

前进松卸手柄，机体内的夹钳张开，此时可方便的手持钢丝绳传进，吊篮在正常升降作业时，千万不能推动或松卸手柄，以防吊篮意外坠落。

（4）保险卡（B）：即松卸系统闭锁装置保险卡的作用是当手板葫芦正常工作时锁住松卸手柄，防止误动松卸手柄致使吊篮坠落石灰的意外事故发生，穿绳或退绳时推动松卸手柄，须先转动保险卡才能推动。

保险卡的设置能够起到安全保险作用是吊篮专用葫芦的一大特色，出是区别于一般起重手板葫芦的重要标志。

2、如何穿绳和退绳（1）、松卸：竖立手板葫芦，前进杆，方向杆拨向下方，左手转保险卡的同时右手下推松卸手柄至开钳位置。

（2）、穿绳：手持钢丝绳端头，从机体尾总孔中穿入，钢丝绳从钩口穿处后，可用于拉出适当长度必要时可往复扳动前进杆协助穿孔机绳。

高处作业吊篮的安装和拆卸b架3、插杆4、中梁 5、后梁 6、小连接套重 9、上支柱 10、加强钢丝绳11、索具螺旋扣OG图二：双单点吊篮(Z L P800、Z L P800A、Z L P630、Z L P500型）机构吊篮工作示意图高处作业吊篮的安装流程一、组装前准备工作1.劳动组织各级人员的职能明确如下：指挥：负责吊篮安、拆、移位及施工全过程的总体策划、组织、协调和监督。

技术内业：负责施工方案的编制、报审等技术工作，解决技术问题。

吊篮安装人员：负责吊篮现场安装、拆卸和维护保养作业的施工管理。

负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。

2、设备组织安装前，对进场吊篮各个零、部件进行检查核对验收。

3、吊篮安装安全技术交底吊篮专业技术人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。

二、悬挂机构的安装b图三：悬挂机构简图1、前梁2、前支架3、插杆4、中梁5、后梁6、小连接套7、后支架8、配重9、上支柱 10、加强钢丝绳 11、索具螺旋扣a FOG图二：双单点吊篮(ZLP800、ZLP800A、ZLP630、ZLP500型）图一：单吊点吊篮 (ZLP250型)悬挂机构示意图悬挂机构安装流程螺索具螺旋扣1、悬挂机构安装步骤1）将插杆插入三角形的前支架内，根据支架的最大高度调整插杆的高度，用螺栓固定。

将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。

2）将前、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。

将上支柱安装在前支架插杆上。

3）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。

再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。

4）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。

吊篮安装、拆卸、使用、检查要点检查依据：《高处作业吊篮》GB 19155-2003、《建筑施工工具式脚手架安全技术规范》JGJ202-2010、《建筑施工安全检查标准》JGJ59-2011、《施工现场机械设备检查技术规范》JGJ160-2016、《建筑施工高处作业安全技术规范》JGJ80-20161、产品出厂合格证、产品型式检验报告、使用说明书、安装合同和安全协议、专项施工方案及作业平面布置图、安全锁标定证书，安装调试自检记录、定期检查和维修保养记录、主要零部件更换记录、运行故障记录等。

注意事项：吊篮涉及的所有安全锁应送具有相应资质的检验检测机构标定，标定的有效期限应符合产品说明书的规定，且不得大于1年。

标定标识应粘贴在安全锁的明显位置处，同时应在安全管理资料中保存。

2、吊篮在安拆之前应进行现场勘查，根据工程结构、施工环境等特点编制专项施工方案。

专项方案应经分包单位、总包单位、监理单位技术负责人审批，同时应对安拆、使用作业人员进行安全教育及安全技术交底并签字存档。

3、从事吊篮安装、拆卸的人员应持有有效的《建筑施工特种作业操作资格证书》(工种类别为“高处作业吊篮安装拆卸工”)，方可上岗作业。

4、吊篮自检合格且经法定检测单位检测合格后，吊篮出租单位与施工总承包单位、监理等单位进行联合验收情况（吊篮出租单位应书面向使用单位进行安全使用及管理说明，办理使用交接手续）。

5、吊篮钢丝绳安装前应逐段仔细检查，是否存在损伤或缺陷，对附在绳上的污物必须彻底清理，严禁涂油。

对钢丝绳有断丝、锈蚀严重或变形等缺陷，达到报废标准的必须坚决更换。

安全工作钢丝绳必须穿入安全锁内，安全钢丝绳下端必须安装重砣，底部至地面高度宜为100mm-200mm，且应处于自由状态。

安全锁必须开锁、闭锁灵敏可靠。

安全锁标定铭牌和检测标定报告一致。

6、吊篮悬挂机构前支架严禁支撑在女儿墙上、女儿墙外或悬挑结构边缘；悬挂机构上各销轴、螺栓必须紧固。

第一部分基础知识第一章力的基本概念第一节力和运动、力的平衡任何机械设备都是通过特定零部件的有规则运动来完成其作业的。

产生物体运动的最基本因素就是“力”的作用。

伟大的物理学家牛顿受到苹果落地的启发，为人类揭开了重力即地球引力的奥秘，并发现和提出了著名的三大定律。

其中“牛顿第一定律”即惯性定律，“牛顿第二定律”即动量定律，奠定了物理学中力学、运动学、动力学的基础。

一、牛顿定律1．牛顿第一定律的含义是：任何物体都具有保持静止或匀速直线运动状态的特性，直到有外力影响改变这种状态为止。

这是对物体在理想状态下的描述，任何物体始终处于受力状态，地球上的任何物体都受到重力作用，重力的大小因物体密度而异，这就是重量。

手提物品失手或物体离开支持面后均会以越来越快的速度坠落，这是重力改变了物体的静止状态，如施工现场脚手架等高空不慎掉下的材料、工具、杂物。

2．牛顿第二定律科学地阐说了力和运动的关系，任何物体在外力作用下会改变原有的静止或匀速直线运动状态。

如汽车及升降机的起步在发动机或电动机的牵引力作用下，从零速度到稳定的恒速度有一个加速过程，我们把单位时间（每秒）里速度的增量称为“加速度”；同样在制动器的制阻力作用下，汽车及升降机会逐步减速，由恒定速度到零速度有一个减速过程，我们把单位时间（每秒）里速度的减量称为“负加速度”。

牛顿第二定律的含义是：物体在运动中产生的加速度（负加速度），和引起该加速度的外力大小成正比，和物体的质量成反比。

用公式表示为： m F a 或F=ma ；其中a 为加速度、F 为外力、m 为质量二、力的平衡牛顿第一、第二定律分别解释了物体在理想状态及受外力作用时的运动状态。

在现实生活中我们经常接触到的物体即使处在受力情况下，仍保持静止或匀速直线运动状态，这种普遍的现象是力平衡的结果。

例如图1-1汽车起步后以某档速度行驶，发动机的牵引力仅仅克服了汽车自重及所载人员物品总重引起的车轮与路面间摩擦力、各传动部分的内部摩擦力，因此汽车处于力的平衡状态，不会产生加速度而以恒定速度运动；汽车及其载重由路面的支撑力平衡，可用公式表示：T=f 1+f 2 ；W=P 1+P 2。

高处作业吊篮安装拆卸安全专项技术交底高处作业吊篮是一种常用于建筑外墙施工、装修等高空作业的设备。

为了确保吊篮的安装拆卸过程安全可靠，避免事故的发生，特进行此次安全专项技术交底。

一、施工准备1、技术准备施工前，必须熟悉吊篮的安装拆卸说明书，了解吊篮的结构、性能和安装拆卸要求。

制定详细的安装拆卸施工方案，并经过技术负责人审批。

对施工人员进行技术交底，使其明确安装拆卸的步骤、方法和注意事项。

2、人员准备安装拆卸人员必须经过专业培训，取得相应的特种作业操作资格证书。

配备足够的安装拆卸人员，明确各自的职责和分工。

3、材料和设备准备准备好吊篮的各个部件、构配件，确保其质量合格，无损坏、变形等缺陷。

配备必要的安装拆卸工具和设备，如扳手、螺丝刀、吊车等，并确保其性能良好。

二、安装流程及注意事项1、悬挂机构的安装将悬挂机构的前梁、中梁、后梁按照说明书的要求进行组装，并使用螺栓紧固。

将悬挂机构的支架安装在建筑物的预定位置上，确保支架的水平度和垂直度符合要求。

使用钢丝绳将悬挂机构与建筑物进行连接，钢丝绳的端部必须使用绳夹固定牢固，绳夹的数量和间距应符合要求。

2、工作平台的安装将工作平台的各个部件按照说明书的要求进行组装，并使用螺栓紧固。

将工作平台放置在悬挂机构的下方，并使用钢丝绳将其与悬挂机构进行连接。

3、提升机的安装将提升机安装在工作平台的端部，使用螺栓紧固。

安装提升机的钢丝绳，并确保钢丝绳的缠绕方向正确，无缠绕、打结等现象。

4、安全锁的安装将安全锁安装在工作平台的端部，使用螺栓紧固。

调整安全锁的灵敏度，使其能够在吊篮发生倾斜或超速下降时及时锁住钢丝绳。

5、电气系统的安装按照说明书的要求，将电气系统的各个部件进行安装和连接。

检查电气系统的绝缘性能，确保其符合要求。

6、安装后的检查安装完成后，应对吊篮进行全面的检查，包括结构的完整性、连接的牢固性、电气系统的可靠性等。

进行空载试运行，检查吊篮的升降、制动、安全锁等功能是否正常。

吊篮拆卸及安全措施吊篮拆卸1、吊篮拆卸过程与安装过程正好相反，先装的后拆，后装的先拆。

2、吊篮拆卸的主要流程是：降落悬吊平台着地→钢丝绳完全松弛卸载→拆卸钢丝绳→拆除电气系统→解体平台→取平衡重→解体悬挂支架→材料清理3、拆卸过程注意事项：（1）必须按工作流程进行拆卸，特别注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重的拆除。

（2）拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛扔，而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。

（3）拆卸作业对应的下方应设置警示标志，专人负责监护。

（4）吊篮上部所有材料拆卸后均应放置平稳，不得靠墙立放或斜放或于临边放置。

（5）拆卸过程中，放钢丝绳、转运材料，必须特别注意保护建筑物成品（如墙面、楼地面、雨水管等），采取可靠措施防止碰撞、擦挂损坏。

安全措施1、安全交底。

在吊篮安装、拆卸前，吊篮管理人员对安装班组工人进行安全交底。

进入施工现场必须戴好安全帽，高处临边作业必须拴好安全带。

2、必须严格执行正常安装拆卸的程序和步骤，不得擅自改变。

现场管理人员应督促工人班组遵守安全操作规程及有关规定。

3、严格质量把关。

只有经安装竣工验收合格的吊篮方可投入使用，未经验收合格者严禁使用。

4、项目部作业工人上吊篮前应经过培训，尤其在后期换人后，必须进行培训。

培训工作由项目部负责组织，安装单位负责进行培训。

5、项目部负责吊篮使用安全管理。

项目部应指定管理人员（施工员或安全员等）主管吊篮日常施工安全，应经常检查和监督班组作业人员必须严格遵守吊篮安全操作规程（内容详附件）。

吊篮使用中发生故障或发现安全隐患时，应停机并撤离到安全地方，不得勉强使用或自行处理，同时应报告项目部处理和吊篮安装单位维修，待吊篮故障或隐患排除后才可恢复使用。

6、吊篮安装单位对吊篮进行日常维修和安全检查。

现场维修人员每天对吊篮进行检查，发现故障立即排除。

吊篮管理人员每周定期进行吊篮安全检查，安全员进行定期检查和不定期巡查，制止和纠正工人班组违章违规行为。

高处作业吊篮安全操作规程一、作业人员:1、高处作业吊复安装、升降、拆卸操作人员必须是经培训合格者，掌握吊复操作技能；并身体健康和能适应高空作业环境。

2、吊篮上的工作人员必须佩戴安全帽、全身式安全带，安全带须系于独立救生绳或稳定的系稳物上。

3、严禁酒后上篮作业.4、按要求施工,严格遵守安全操作规程。

二、操作前检查：1、检查悬挂机构、各紧固连接件是否可靠，工作绳是否张紧。

2、检查电源线有无破损，插头是否拧紧，线头是否接牢.3、检查安全锁是否动作灵敏、锁绳可靠，如有故障必须及时排除后方可使用。

4、按说明书规定检测安全锁的实际锁绳距离，确认合格后方可工作正常。

5、安全绳应受力预紧绷直.6、开始吊篮升降时，检查电动机、制动吕、限位装置是否工作正常.三、操作中检查:1、必须经常检查提升机电机是否过热，如有过热应停止使用.2、使用中发生故障,应立即停止使用,由维修人员排除故障后方可再次使用。

3、吊篮下降至地面前，应在地面上垫好枕木,以保护吊篮不被冲击变形。

4、升降操作时，应使工作平台与墙面保持合理距离，防止平台在运行中挂住墙面凸出物.5、如在操作过程中，发生吊篮总体的一边倾斜，应向另一方移动篮内载重，使吊篮受载均匀.四、操作后检查：1、作业完毕，应把吊篮停在较低位置并与建筑物固定.2、将吊篮内杂物清扫干净，以减轻吊篮自重.3、切断电源,锁好电控柜,操作工方可离去。

五、维修保养：1、坚持每日作业前的检查，发现故障要及时进行维修。

2、按照吊篮使用说明书规定的部位、周期、润滑油种类及时进行润滑。

3、提升机电机每年进行至少一次定期维修。

4、吊篮使用中应经常测量电机绕组及电气系统的绝缘电阻，其值不应低于0。

5MΩ，否则应进行干燥处理，处理温度不超过120℃。

5、电气系统应有严格的防寸防雷措施。

电器元件出现故障时，应及时维修或更换。

6、安全锁使用到期，必须及时进行重新检定。

7、一个工程结束，吊篮就由专门人员进行全面检修，并按应达到的技术标准进行验收。
