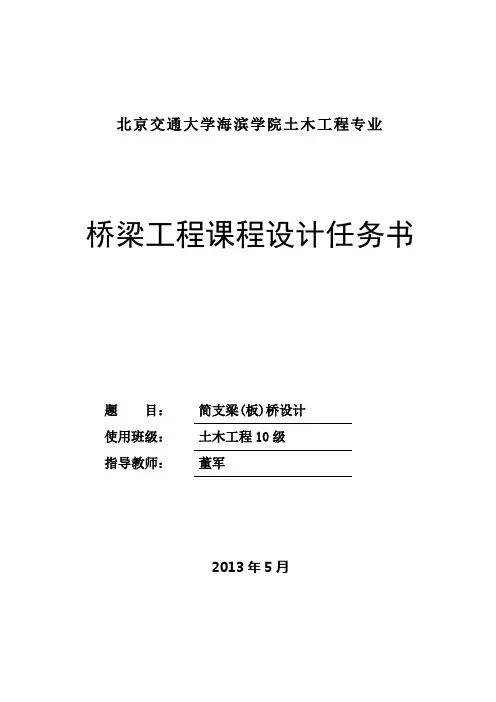

北京交通大学海滨学院土木工程专业桥梁工程课程设计任务书题目:简支梁(板)桥设计使用班级:土木工程10级指导教师:董军2013年5月1 课程设计题目简支梁(板)桥设计:土木1005~1008班城市A级,净-24+2×1.0 m为了达到培养学生动手能力的目的,本题目拟考虑每人一题,每位同学应在计算书封面表明自己的具体题目。
2 课程设计资料2.1主要技术指标1 设计行车速度为100 km∕h,或80 km∕h2 设计荷载为公路Ⅰ级,或公路Ⅱ级荷载,或城市A级,3 桥面净宽为净-11+2×0.5 m,或净-24+2×1.0 m4 基本烈度为6度、按7度采取抗震措施5 路基宽度为24.5 m(全幅),或35 m(全幅)2.2主要材料(1) 混凝土上部结构构造:除防撞护栏采用25号混凝土和桥面铺装采用30号混凝土外其余均采用50号混凝土。
下部结构构造:墩帽、台帽及防撞挡块采用25号混凝土,前墙、侧墙顶采用20号混凝土,墙身采用15号小石子混凝土砌块石,基础采用15号小石子混凝土砌片石。
(2) 主要钢材预应力钢绞线:采用技术条件符合“国际预应力学术联合会”(FIP)所规定的《后张系统认可及应用标准》。
钢绞线的标准强度采用1860Mpa每根15.24的钢绞线。
钢绞线的拉断力为26.07吨(260.7KN)。
采用低松弛钢绞线。
普通钢筋:采用Ⅰ级、Ⅱ级钢筋。
其技术条件必须符合GB1448—84规定。
钢板采用A3钢板。
凡需焊接的钢材均需满足可焊性要求。
3 桥型与结构3.1上部结构本桥为两孔跨径13~20 m的简支桥面连续钢筋混凝土T形梁桥,或20~30 m的预应力混凝土T 型梁桥。
每孔由6片T梁组成,或每孔由13片T梁组成,主梁肩跨2.0 m,梁高1.10~1.75 m,梁宽2.0 m。
桥面横坡为2%,桥面铺装采用等厚度布置横向坡度由帽梁上的支座垫石形成。
桥面板与横隔板顶底面均设2%的单向横坡,空心板底面或梁肋底面为水平。

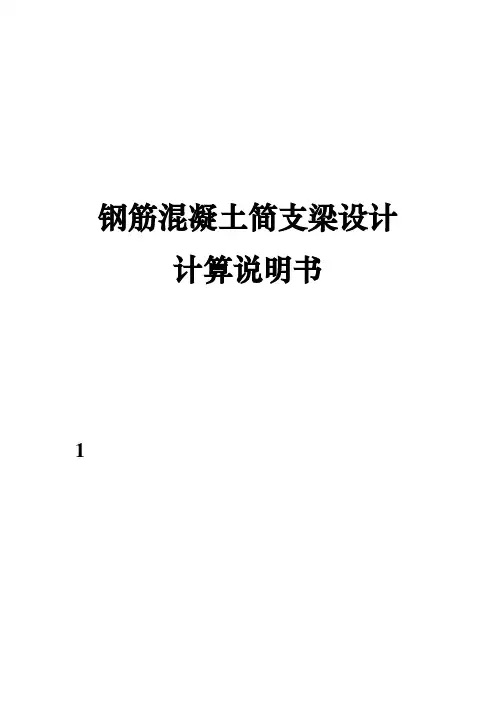

钢筋混凝土简支梁设计计算说明书1《桥梁工程》课程设计任务书钢筋混凝土简支梁桥设计交通土建系(路桥方向)2010.12.1第一部分 设计资料1.结构形式及基本尺寸某公路装配式简支梁桥,标准跨径20m ,双向双车道布置,桥面宽度为净 7+2x1. 5m ,总宽10m 。
主梁为装配式钢筋混凝土简支T 梁,桥面由6片T 梁组成,主梁之间铰接,沿梁长设置5道横隔梁(横隔梁平均厚度为16cm ,高100cm ),桥梁横截面布置见图1。
80015035035013020100090201830821304825251.5% 1.5%图 1 主梁横截面主要尺寸(单位:cm )2.桥面布置桥梁位于直线上,两侧设人行道,人行道宽1.5m 、厚0.20m 。
桥面铺装为2cm 厚的沥青混凝土,其下为C25混凝土垫层,设双面横坡,坡度为1.5% 。
横坡由混凝土垫层实现变厚度,其中,两侧人行道外侧桥面铺装厚度为8cm (2cm 厚沥青混凝土和6cm 混凝土垫层)。
3.主梁表1 装配式钢筋混凝土T 形梁桥总体特征4.材料1)梁体:主梁混凝土:C35横梁混凝土:C30钢筋混凝土容重:25kN/m32)钢筋主筋:热轧HRB335钢筋构造钢筋:热轧R235钢筋3)桥面铺装沥青混凝土,容重为22kN/m3;混凝土垫层C25,容重为24kN/m34)人行道人行道包括栏杆荷载集度为6kN/m5.设计荷载6.设计规范及参考书目1)《公路桥涵设计通用规范》(JTG D60-2004)2)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)3)《桥梁工程》4)《混凝土结构设计原理》5)《结构力学》6)《桥梁通用构造及简支梁桥》第二部分设计计算内容1.恒载内力计算1.1分别计算各主梁的恒载集度1.2各主梁的恒载在各控制截面(支点、L/4/、L/2 截面)内力(弯矩和剪力)2.设计活载内力计算2.1画出各号梁的横向分布影响线2.2计算各号梁的支点及跨中的荷载横向分布系数2.3画出各控制截面的内力的影响线2.4计算各主梁在各控制截面的弯矩和剪力3.计算3.1分别计算各主梁在各控制截面的弯矩和剪力的作用效应组合(基本组合、短期效应组合、长期效应组合)3.2绘制基本组合的弯矩及剪力包络图4.配筋计算、设计及验算4.1主梁各控制截面的控制内力的基本组合汇总4.2主梁受拉配筋的计算及配置(利用弯矩包络图)4.3主梁正截面抗弯承载能力验算4.4主梁斜截面抗剪承载能力验算4.5剪力区抗剪钢筋的配置(利用剪力包络图,配置抗剪箍筋、弯起钢筋等)4.6 裂缝宽度验算(选做,可参考设计规范JTG D62-2004, 60页的6.4裂缝宽度验算进行)4.7 T梁翼板(行车道板)内力计算及配筋设计(选做,可参考教材115页,铰接悬臂板法进行计算)[说明:计算内容1.1-4.5是必须完成的内容,4.6-4.7是选做内容]第三部分提交成果1、设计计算书一份。
《桥梁工程》教案目录第一章绪论 (3)第二章桥梁总体规划和设计原则、程序 (7)第三章作用及作用效应组合 (9)第四章桥面布置与桥面构造 (13)第五章混凝土简支梁桥 (16)第六章圬工和钢筋混凝土拱桥 (36)第七章混凝土连续梁桥 (57)第九章桥梁支座 (70)第十章桥梁墩台 (74)第一章绪论本章主要讲述国内外桥梁建设的发展历史以及桥梁的分类与组成,要求学生重点掌握桥梁的分类方法、各组成部分名称与作用。
1.1 概述1.1.1 桥梁地位和作用(1)桥梁:当道路通过河流、山谷或与其他路线交汇时,所修建的人工结构物,即道路为跨越障碍物所建造的结构物,成为桥梁(涵洞)。
(2)地位和作用:桥梁是道路的重要组成部分,是确保道路畅通的重要环节,在造价上,桥涵一般占道路总造价的10%-20%,而且大桥往往是道路、公路建设控制工程和施工的关键。
在政治、经济和国防上有重要意义,同时与建桥地区经济、工业发展、农业、人民生活等密切相关。
1.1.2 中国桥建史中国是四大文明古国之一,在世界桥建史上写下了不少光辉灿烂的篇章。
我国古代桥梁不但数量惊人,而且类型丰富多彩,几乎包含了近代桥梁中的最主要类型。
(1)史料记载:周文王时代,渭河上架设过大型浮桥;公元35年东汉光武帝时,在今宜都和宜昌之间修建了横跨长江的浮桥。
(2)春秋战国时期:黄河流域遍布梁式木桥。
(3)我国是最早有吊桥的国家:唐朝中期,我国由竹索、藤索发展到用铁链建造吊桥,西方在16世纪才开始建造铁链吊桥,晚中国近千年。
四川泸定县的大渡河铁索桥(1706年):桥跨100M ,宽2.8M,13条锚固于两岸的铁索组成;四川灌县的安澜竹索桥:全长340M ,8孔,最大跨径61M,由24根竹索组成。
(4)石桥:天然石料加工而成,遍布全国各地,数量在古代居首。
其中:石梁桥(代表):○11053-1059年,福建泉州的万安桥:长800多米,47孔以磐石铺遍桥位江底,匠心独运的用养殖海生牡蛎的方法胶固桥基使成整体,世界上绝无仅有的造桥方法。

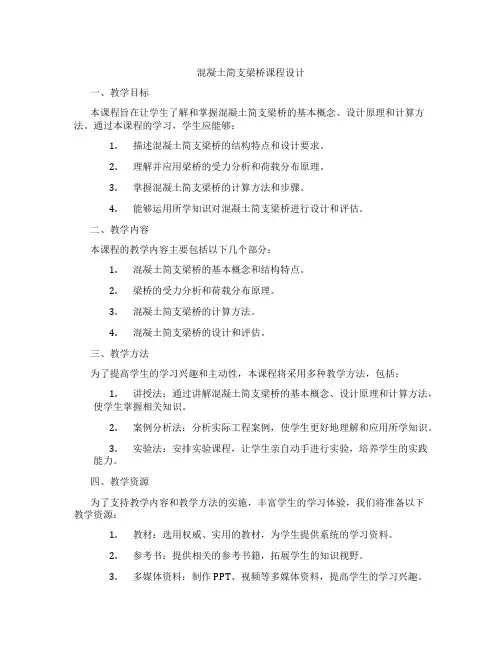

混凝土简支梁桥课程设计一、教学目标本课程旨在让学生了解和掌握混凝土简支梁桥的基本概念、设计原理和计算方法。
通过本课程的学习,学生应能够:1.描述混凝土简支梁桥的结构特点和设计要求。
2.理解并应用梁桥的受力分析和荷载分布原理。
3.掌握混凝土简支梁桥的计算方法和步骤。
4.能够运用所学知识对混凝土简支梁桥进行设计和评估。
二、教学内容本课程的教学内容主要包括以下几个部分:1.混凝土简支梁桥的基本概念和结构特点。
2.梁桥的受力分析和荷载分布原理。
3.混凝土简支梁桥的计算方法。
4.混凝土简支梁桥的设计和评估。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括:1.讲授法:通过讲解混凝土简支梁桥的基本概念、设计原理和计算方法,使学生掌握相关知识。
2.案例分析法:分析实际工程案例,使学生更好地理解和应用所学知识。
3.实验法:安排实验课程,让学生亲自动手进行实验,培养学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统的学习资料。
2.参考书:提供相关的参考书籍,拓展学生的知识视野。
3.多媒体资料:制作PPT、视频等多媒体资料,提高学生的学习兴趣。
4.实验设备:准备充足的实验设备,确保学生能够顺利进行实验操作。
五、教学评估本课程的教学评估将采用多元化、全过程的方式进行,以全面、客观、公正地评价学生的学习成果。
评估方式包括:1.平时表现:通过课堂参与、提问、小组讨论等环节,评估学生的学习态度和参与程度。
2.作业:布置适量的作业,评估学生的理解和应用能力。
3.考试:安排期中考试和期末考试,全面测试学生的知识掌握和应用能力。
4.实验报告:评估学生的实验操作能力和分析问题的能力。
六、教学安排本课程的教学安排将根据课程内容和学生的实际情况进行合理规划。
教学进度将按照教材的章节顺序进行,确保在有限的时间内完成教学任务。
简支梁桥课程设计一、课程目标知识目标:1. 让学生掌握简支梁桥的基本结构、工作原理及力学特性;2. 使学生了解简支梁桥的设计步骤、设计原则以及相关计算方法;3. 帮助学生理解桥梁工程中简支梁桥的应用及其在我国交通建设中的重要性。
技能目标:1. 培养学生运用力学知识进行简支梁桥受力分析的能力;2. 提高学生运用数学知识解决简支梁桥设计问题的能力;3. 培养学生团队合作精神和沟通表达能力,提高学生解决实际工程问题的能力。
情感态度价值观目标:1. 培养学生对桥梁工程及力学学科的兴趣,激发学生探索科学奥秘的热情;2. 培养学生严谨认真、勤奋刻苦的学习态度,提高学生的自主学习能力;3. 增强学生的国家意识、民族自豪感,让学生认识到科技在国家建设中的重要作用。
课程性质:本课程为工程技术类课程,旨在让学生通过实际操作,掌握简支梁桥的设计原理和方法。
学生特点:学生处于高年级阶段,已具备一定的力学、数学基础,具有一定的自主学习能力和团队合作精神。
教学要求:结合学生特点和课程性质,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。
在教学过程中,将课程目标分解为具体的学习成果,便于后续教学设计和评估。
二、教学内容1. 简支梁桥基本概念:介绍简支梁桥的定义、分类、结构组成及其在桥梁工程中的应用。
教材章节:第一章 桥梁工程概述2. 简支梁桥工作原理:讲解简支梁桥的受力分析、支座反力计算、弯矩与剪力图绘制。
教材章节:第二章 桥梁结构力学基础3. 简支梁桥设计原则:阐述简支梁桥设计的基本原则、设计步骤及设计要求。
教材章节:第三章 桥梁设计方法4. 简支梁桥计算方法:介绍简支梁桥的截面特性计算、材料选择、荷载组合及内力分析。
教材章节:第四章 桥梁结构计算5. 简支梁桥施工技术:讲解简支梁桥的施工工艺、施工组织设计及施工质量控制。
教材章节:第五章 桥梁施工技术6. 简支梁桥工程案例:分析典型简支梁桥工程案例,使学生了解实际工程中的应用。

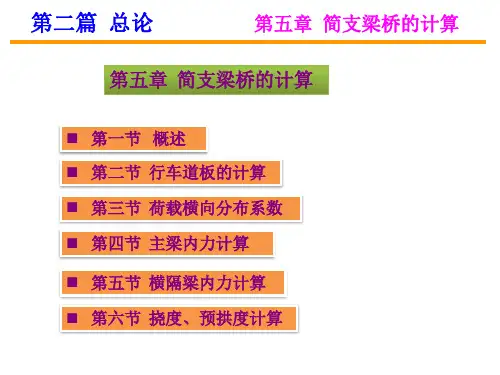

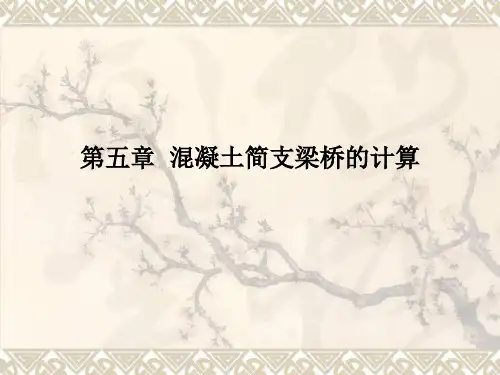

第五章混凝土简支梁桥上部结构第三节混凝土简支梁桥的设计计算本节主要内容一、概述二、行车道板的计算三、荷载横向分布的计算四、主梁计算第三节设计计算一、概述桥梁设计流程简支梁设计计算项目:-主梁-横隔梁-桥面板-支座作用耐久性第三节设计计算二、行车道板的计算-1.关于板桥梁中的“板”:1、关于板的概念用于受力的整体构造用于受力的局部构造板梁梁中的顶板、底板、腹板等桥梁中的“行车道板”:板梁梁中的顶板部分结构中的“板”:宽度(远)大于高度(厚度)的受力结构轮压作为分布荷载:•接触面看作是a 1×b 1的矩形面积(1)公路车辆活载2、活载在板上的分布0.2m0.2m 0.2m 着地长度a10.6m0.6m 0.3m 着地宽度b10.2530/2前轮0.58140/2后轮0.50120/2中轮局部压强(MPa)轮重(kN)部位b1a1b1a1b2a2h铺装厚度轮压作为分布荷载: •荷载在铺装层内的扩散假定呈45°角⎭⎬⎫+=+=h b b h a a 221212沿横向沿纵向•当铺装层厚度为h 时,扩散后的桥面受力尺寸为:轮压作为分布荷载: •荷载在铺装层内的扩散假定呈45°角⎭⎬⎫+=+=h b b h a a 221212沿横向沿纵向222b a P p =•车轮作用在桥面板上的局部分布荷载集度:•当铺装层厚度为h 时,扩散后的桥面受力尺寸为:第三节设计计算(2)铁路列车活载•活载取特种活载计算•横向:自枕木底面向下按45°角扩散;•纵向:分布长度为1.2m•分布面积:•活载集度:277.314.32.1m=×=ω)/)(1(4.6677.3250)1(2mkNqμμ+=+=横向纵向二、行车道板的计算-2.活载扩散情况第三节设计计算3、行车道板分类•梁格体系:肋板式梁的行车道板(顶板)与肋板(腹板)、横隔板等相互连接在一起,形成“梁格体系”。
二、行车道板的计算-3.板的分类顶板横隔板肋板•梁格体系中,根据顶板各边的约束情况可以划分为:¾单边支承¾两边支承¾三边支承¾四边支承四边支撑的中板单边支撑的边板三边支撑的板Lb LaLbLa双向板单向板La/Lb>2 1<La/Lb<2长边、短边尺寸相当长边“远”大于短边两个方向弯矩相当弯矩主要产生在短边方向混凝土简支梁上部结构第三节设计计算二、行车道板的计算-3.板的分类•单向板•双向板•行车道板•单向板•悬臂板•铰接板悬臂板铰接板单向板混凝土简支梁上部结构二、行车道板的计算-3.板的分类第三节设计计算铰接板悬臂板单向板悬臂板第三节设计计算4、板的有效工作宽度二、行车道板的计算-4.板的有效宽度LaLb¾板的受力和变形属于空间问题(在两个方向上均存在内力和变形)。
目录《桥梁工程》课程设计任务书---------------------------------------------2桥梁设计说明------------------------------------------------------------------3桥梁总体布置图---------------------------------------------------------------4荷载横向分布计算书(杠杠原理法、偏心压力)---------------------4主梁内力计算书----------------------------------------------------------------------------9桥面构造横截面图-----------------------------------------------------------9主梁纵、横截面布置图-----------------------------------------------------9行车道板内力计算书-------------------------------------------------------------------1 8横隔梁内力计算书-------------------------------------------------------------19参考文献----------------------------------------------------------------------21(一)﹑《桥梁工程》课程设计任务书一﹑课程设计题目钢筋混凝土简支梁桥上部结构设计(标准跨径为20米,计算跨径为19.5米,预制梁长为19.96米,桥面净空:净—9+2×0.75米)(4人)二、设计基本资料1、设计荷载:公路—Ⅱ级,人群3.0KN/m2,每侧栏杆及人行道的重量按4.5 KN/m计2、河床地面线为(从左到右):0/0,-3/5,-4/12,-3/17,-2/22,-2/27,0/35(分子为高程,分母为离第一点的距离,单位为米);地质假定为微风化花岗岩。
目录设计正文 (3)1桥梁工程设计任务书 (4)1.1设计名称:东河路简支梁桥: (4)1.2桥梁所在位置、所在路段基本情况描述: (4)1.3设计资料: (4)1.3.1设计荷载 (4)1.3.2材料容重 (4)1.3.3桥梁纵坡 (4)1.3.4其他相关资料 (4)1.4现行交通量调查资料:在不利季节调查的双向双车道平均日交通量: (4)1.5设计内容: (4)1.6要求完成的设计图及设计任务书 (4)1.7主要参考资料: (5)1.8课程设计时间 (5)2设计基本资料: (6)3.预计未来十年累计交通量的计算及道路等级的确定: (6)3.1计算预计近来十年交通量累计当量轴次: (6)计算预计近来十年交通量累计当量轴次 (6)3.2道路等级的确定: (7)3.3桥面层的选择: (7)4.主梁横向分布系数的计算: (7)4.1、跨中横向分布系数的计算: (8)4.2算支点处荷载横向分布系的计算: (13)4.3各主梁的荷载横向分布系数汇总见下表: (14)5.主梁内力的计算: (14)5.1重力集度的计算: (14)5.2荷载内力的计算 (15)5.3将主梁活载内力汇总于下表: (24)5.4作应效应组合(内力组合): (24)5.5主梁配筋计算: (26)5.5.1简支梁控制截面弯矩组合设计值和剪力组合设计值: (26)5.5.2钢筋计算: (27)6.行车道板的计算: (27)6.1每米板长恒载集度: (27)6.2活载内力 (28)6.3内里组合: (29)6.4截面配筋设计: (29)7横隔梁板的内力计算: (30)7.1中横隔梁的计算荷载如下: (30)7.2绘制中横隔梁影响线: (31)7.3对横隔梁进行配筋计算: (34)8附图: (35)8.1桥梁横断面图: (35)8.2桥梁纵断面: (35)8.3桥面构造图: (35)设计正文:1桥梁工程设计任务书1.1设计名称:东河路简支梁桥:1.2桥梁所在位置、所在路段基本情况描述:东河路简支梁桥位于河南省杞县东河路,该桥属于跨线桥,修建该桥主要是为了满足当地日益繁重的交通量和经济的发展。
