【2019最新】九年级物理 培优系列练习题17(无答案)

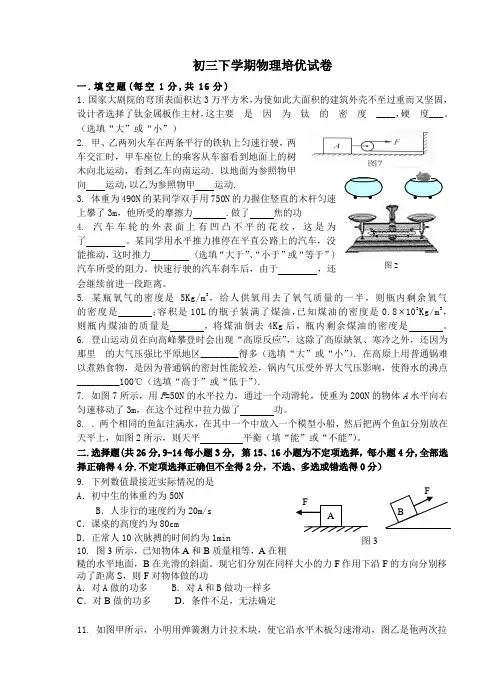

初三下学期物理培优试卷一.填空题(每空1分,共16分)1.国家大剧院的穹顶表面积达3万平方米，为使如此大面积的建筑外壳不至过重而又坚固，设计者选择了钛金属板作主材，这主要 是 因 为 钛 的 密 度 ____，硬 度___。

（选填“大”或“小”）2. 甲、乙两列火车在两条平行的铁轨上匀速行驶，两车交汇时，甲车座位上的乘客从车窗看到地面上的树木向北运动，看到乙车向南运动．以地面为参照物甲向 运动,以乙为参照物甲 运动.3. 体重为490N 的某同学双手用750N 的力握住竖直的木杆匀速上攀了3m ，他所受的摩擦力 .做了焦的功4. 汽车车轮的外表面上有凹凸不平的花纹，这是为了 。

某同学用水平推力推停在平直公路上的汽车，没能推动，这时推力 (选填“大于”、“小于”或“等于”)汽车所受的阻力。

快速行驶的汽车刹车后，由于 ，还会继续前进一段距离。

5. 某瓶氧气的密度是5Kg/m 3，给人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是 ；容积是10L 的瓶子装满了煤油，已知煤油的密度是0.8⨯103Kg/m 3，则瓶内煤油的质量是 ，将煤油倒去4Kg 后，瓶内剩余煤油的密度是 。

6. 登山运动员在向高峰攀登时会出现“高原反应”，这除了高原缺氧、寒冷之外，还因为那里 的大气压强比平原地区________得多（选填“大”或“小”）．在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，锅内气压受外界大气压影响，使得水的沸点_________100℃（选填“高于”或“低于”）．7. 如图7所示，用F =50N 的水平拉力，通过一个动滑轮，使重为200N 的物体A 水平向右匀速移动了3m ，在这个过程中拉力做了 功。

8. ．两个相同的鱼缸注满水，在其中一个中放入一个模型小船，然后把两个鱼缸分别放在天平上，如图2所示，则天平 平衡（填“能”或“不能”）。

二.选择题(共26分,9-14每小题3分, 第15、16小题为不定项选择，每小题4分,全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分） 9. 下列数值最接近实际情况的是 A ．初中生的体重约为50NB ．人步行的速度约为20m/sC ．课桌的高度约为80cmD ．正常人10次脉搏的时间约为1min 10. 图3所示，已知物体A 和B 质量相等，A 在粗糙的水平地面，B 在光滑的斜面。

【物理】九年级全册全套精选测试卷（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。

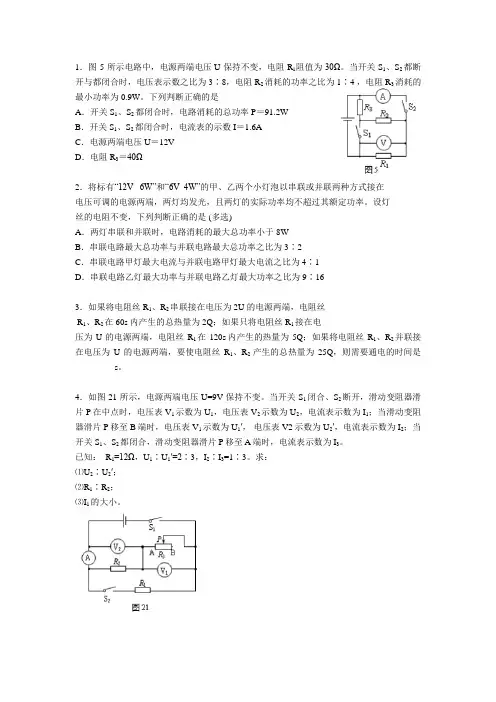

1．图 5 所示电路中，电源两端电压U 保持不变，电阻 R l阻值为30Ω。

当开关 S1、S2都断开与都闭合时，电压表示数之比为 3∶8，电阻 R2消耗的功率之比为 1∶4 ，电阻R3消耗的最小功率为 0.9W。

下列判断正确的是A．开关 S1、S2都闭合时，电路消耗的总功率P＝91.2WB．开关 S1、S2都闭合时，电流表的示数 I＝1.6AC．电源两端电压U＝12VD．电阻R3＝40Ω2．将标有“12V 6W”和“6V 4W”的甲、乙两个小灯泡以串联或并联两种方式接在电压可调的电源两端，两灯均发光，且两灯的实际功率均不超过其额定功率。

设灯丝的电阻不变，下列判断正确的是 (多选)A．两灯串联和并联时，电路消耗的最大总功率小于8WB．串联电路最大总功率与并联电路最大总功率之比为 3∶2C．串联电路甲灯最大电流与并联电路甲灯最大电流之比为 4∶1D．串联电路乙灯最大功率与并联电路乙灯最大功率之比为 9∶163．如果将电阻丝 R1、R2串联接在电压为 2U 的电源两端，电阻丝R1、R2在 60s 内产生的总热量为 2Q；如果只将电阻丝 R1接在电压为 U 的电源两端，电阻丝R1在120s内产生的热量为5Q；如果将电阻丝R1、R2并联接在电压为U 的电源两端，要使电阻丝R1、R2产生的总热量为25Q，则需要通电的时间是_________s。

4．如图 21 所示，电源两端电压 U=9V 保持不变。

当开关 S1闭合、S2断开，滑动变阻器滑片 P在中点时，电压表 V1示数为 U1，电压表 V2示数为 U2，电流表示数为 I1；当滑动变阻器滑片 P移至 B端时，电压表 V1示数为U1′，电压表 V2示数为 U2′，电流表示数为 I2；当开关 S1、S2都闭合，滑动变阻器滑片 P 移至 A 端时，电流表示数为 I3。

已知： R1=12Ω，U1∶U1′=2∶3，I2∶I3=1∶3。

求：⑴U2∶U2′；⑵R1∶R2；⑶I1的大小。

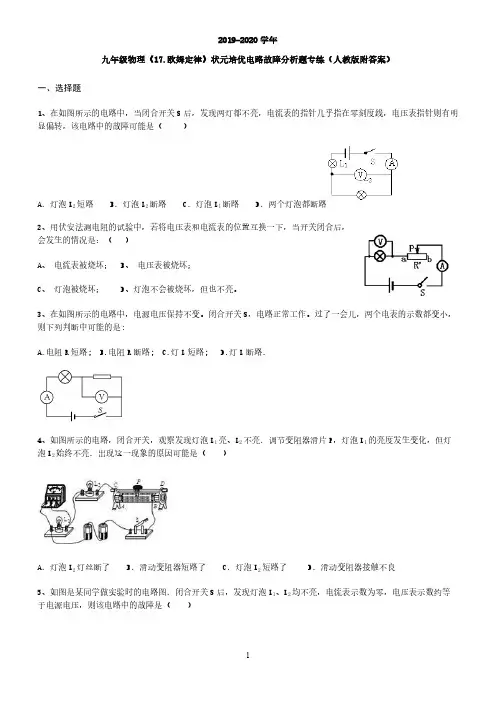

2019-2020学年九年级物理《17.欧姆定律》状元培优电路故障分析题专练（人教版附答案）一、选择题1、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1断路 D．两个灯泡都断路2、用伏安法测电阻的试验中，若将电压表和电流表的位置互换一下，当开关闭合后，会发生的情况是：（）A、电流表被烧坏；B、电压表被烧坏；C、灯泡被烧坏；D、灯泡不会被烧坏，但也不亮。

3、在如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是:A.电阻R短路;B.电阻R断路;C.灯L短路;D.灯L断路.4、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）A．灯泡L2灯丝断了 B．滑动变阻器短路了 C．灯泡L2短路了 D．滑动变阻器接触不良5、如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ）A．电源正极与a之间断路 B．a、L1、b之间断路 C．b、L2、c之间断路 D．c与电源负极之间断路6、如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（ ）A．灯L1断路 B．灯L2断路 C．灯L1被短接 D．灯L2被短接7、在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）A．导线a B．导线b C．导线c D．导线d8、在探究一个用电器中电流随电压变化关系时，小芳连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小芳连接的电路有不妥之处，改正的方法是（ ）A．将导线K的a端移至接线柱A B．将导线L的b端移至接线柱BC．将导线M的c端移至接线柱B D．将导线L的b端移至接线柱D9、在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ）A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路10、如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路11、如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是 A. 短路B. 短路C. 断路D. 断路12、如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A．滑动变阻器断路 B．滑动变阻器短路 C．灯泡L2短路 D．灯泡L2断路13、如图所示，电源电压4.0V（保持不变）当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（ ）A．灯L1断路 B．灯L1被短路 C．灯L2被短路 D．灯L2断路14、如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（ ）A．R1断路 B．R2断路 C．R1短路 D．R2短路15、如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）A．灯L短路 B．灯L断路 C．滑动变阻器R2断路 D．定值电阻R1断路16、某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S 后，他观察到小灯泡不发光，但电流表、电压表指针都有偏转．以下判断正确的是（ ）A．灯泡短路 B．灯泡的灯丝断了C．灯泡与灯座接触不良 D．灯泡的实际功率比额定功率小得多17、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（ ）A．小灯泡发生了断路 B．小灯泡发生短路C．滑动变阻器发生了短路 D．滑动变阻器的滑片接触不良18、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路19、如图所示,电源电压是6 V,当开关闭合后,只有一只灯泡发光,且电压表的示数为6 V,产生这一现象的原因是( )A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路20、某同学测电阻的实验电路如图所示。

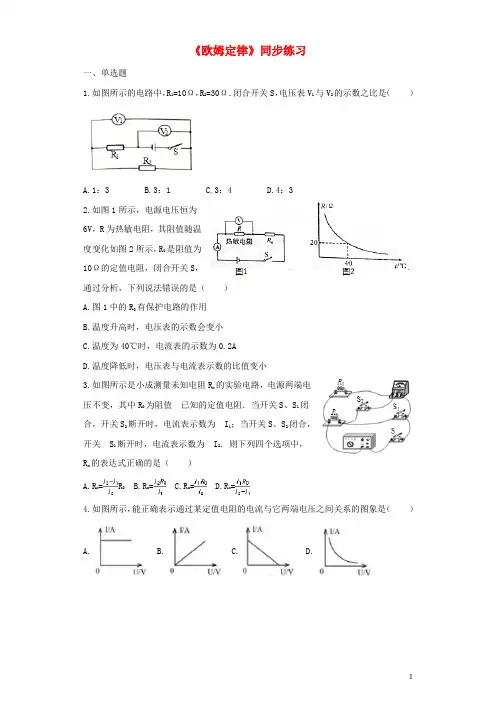

《欧姆定律》同步练习一、单选题1.如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A.1：3B.3：1C.3：4D.4：32.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A.图1中的R0有保护电路的作用B.温度升高时，电压表的示数会变小C.温度为40℃时，电流表的示数为0.2AD.温度降低时，电压表与电流表示数的比值变小3.如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x的表达式正确的是（）A.R x=R0B.R x=C.R x=D.R x=4.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A. B. C. D.5.如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻R x阻值的是（）A. B.C. D.6.“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A.总电流B.总电压C.总电阻D.总功率7.如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（）A.10Ω，15ΩB.10Ω，20ΩC.10Ω，30ΩD.30Ω，10Ω8.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小二、多选题9.如图所示电路，电源电压6V保持不变，定值电阻的阳值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（）A.电压表的示数增大B.当滑片移到中点时，电压表示数为2VC.当滑片移到a端时，电流表示数为0.2AD.电压表示数与电流表示数的比值不变10.如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示．以下说法正确的是（）A.灯泡正常发光时的电流为1AB.灯泡两端的电压为3V时，它消耗的电功率为1.5WC.灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD.滑动变阻器的最大阻值为9Ω11.如图所示是导体甲和乙的I-U图象，下列说法正确的是（）A.甲、乙均为定值电阻B.当甲两端电压为3V时，R甲=0.2ΩC.甲、乙串联在电路中闭合开关，电路电流为0.2A时，电路总电压是3VD.甲、乙并联在电路中闭合开关，甲两端电压为2V时，甲、乙电功率之比为2：112.在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，当闭合开关S后，下列说法正确的是（）A.电路中电流表的读数随拉力的增大而减小B.电路中电流表的读数随拉力的增大而增大C.当拉力增大时，电压表与电流表示数之比保持不变D.把电压表改成拉力计时表盘刻度均匀13.小明将两个小灯泡L1（6V 12Ω）、L2（6V 20Ω）（灯丝的电阻保持不变）串联接入电路中，允许接入电路的电源电压是（）A.12VB.10VC.9VD.9.6V三、填空题14.压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0-10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是 ______ A；当电流表的示数为I时，F= ______ N（写出关于I的数学表达式）四、实验探究题15.小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻．（1）用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为 ______ A．此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω．（2）保持变阻器滑片不动，把待测电阻R x接入1、2两点之间，此时电流表读数为0.1A，则R x的阻值是 ______ Ω，然后在电流表的0.1A刻度处标上相应的阻值．依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻．（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线．要使指针重新对准0Ω刻度线，变阻器的滑片应向 ______ （填字母）端移动．人教版物理九年级第十七章第2节《欧姆定律》同步练习答案和解析【答案】1.C2.D3.D4.B5.D6.C7.B8.D 9.AD 10.AD 11.CD 12.BD 13.CD14.1；-415.0.5；12；B【解析】1. 解：由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，因串联电路中各处的电流相等，所以，由I=可得，两电阻两端的电压之比：====，因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比：===．故选C．由电路图可知，两电阻串联，电压表V1测R2两端的电压，电压表V2测电源的电压，根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比．本题考查了串联电路的特点和欧姆定律的应用，要注意电压表不测带电源用电器两端的电压．2. 解：A、由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；B、由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；C、由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意．故选D．（1）根据图1中的电路连接方式，由图2可知，热敏电阻随温度的升高而减小，此时电路中的电流会增大，据此分析；（2）温度升高时，由图2分析热敏电阻的变化，再判断电路中总电阻的改变，由欧姆定律判断电压表示数变化情况；（3）由图2中的数据，根据串联电路的特点进行计算；（4）分析电压表与电流表示数比值所表示的量，结合图2进行判断．本题考查串联电路的特点，要理解欧姆定律，掌握欧姆定律的变形应用．3. 解：由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R x并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I1R0，当开关S、S2闭合，开关S1断开时，R0与R x并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R x的电流：I x=I2-I1，则R x的阻值：R x==．故选D．由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R x并联，电流表测R0支路的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；当开关S、S2闭合，开关S1断开时，R0与R x并联，电流表测干路电流，根据并联电路的电流特点求出通过R x的电流，根据欧姆定律求出R x的阻值．本题考查了并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．4. 解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I-U图象是一条过原点的倾斜直线，所以B符合题意．故选B．由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．本题解答的关键是要学会读取图象，能从中找出正确的信息，并能熟练运用欧姆定律进行分析和判断．5. 解：A、滑动变阻器滑片移动时，电压能测出电路中的电压值，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B 错误；C、根据图可知，利用电流表无法求出电压电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，R P=R0，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U=I（R0+R X）①；把滑动变阻器滑片移到最右端，时R P=0，即只有R X接入电路，由电流表测出电路电流I'，则电源电压U=I'R X，②，由①②可以求出R X，R X=R0，故D正确．故选D．要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．本题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．6. 解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．7. 解：由图知，当滑片在A端时变阻器连入阻值为0，只有R1接入电路，由欧姆定律可得：R1===10Ω，由图知，当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，由欧姆定律可得：R总===30Ω，由串联电路特点知滑动变阻器的最大值：R2=R总-R1=30Ω-10Ω=20Ω．故选B．滑片在A端时变阻器连入阻值为0，只有R1接入电路，由欧姆定律计算其阻值；当滑片P移到B端时，两电阻串联，变阻器连入的阻值为最大值，由电路特点和欧姆定律计算变阻器的最大值．本题考查了串联电路特点和欧姆定律的应用，正确分析滑片在不同位置电路结构是关键．8. 解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故D正确；由P=UI可知，电路消耗的总功率变小，故A错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故B错误．故选D．由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，利用P=UI可知电路消耗电功率的变化，根据电表示数的变化可知电路中的总功率变化．本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律、电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键．9. 解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．A．当开关闭合滑片由b端向a端移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，定值电阻两端的电压变大，即电压表的示数增大，故A正确；B．当滑片移到中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，电压表的示数：U定=IR定=0.3A×10Ω=3V，故B错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，则电流表的示数：I′===0.6A，故C错误；（4）由R=可知，电压表示数与电流表示数的比值等于定值电阻的阻值，则电压表示数与电流表示数的比值不变，故D正确．故选AD．由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化；（2）当滑片移到中点时，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数；（3）当滑片移到a端时，电路为定值电阻的简单电路，根据欧姆定律求出电流表的示数；（4）根据欧姆定律结合定值电阻的阻值可知电压表示数与电流表示数的比值变化．本题考查了串联电路的特点和欧姆定律的应用以及电路的动态分析，10. 解：由图灯泡与滑动变阻器串联在电路中，A、由题意知，灯泡的额定电压为6V，由图乙知，当灯泡两端的电压为6V时，灯泡的电流为1A，A正确；B、由图乙知，当灯泡两端的电压为3V时，灯泡中的电流大于0.5A，由P=UI可知，此时灯泡消耗的电功率大于1.5W，B错误；C、由图象知，灯泡两端的电压等于6V，此时变阻器分得电压最少，变阻器滑片应在最左端时，故此时变阻器的阻值为零，C错误；D、当滑片在最右端时，滑动变阻器全部接入电路，由图象知，此时灯泡两端电压为U L=1.5V，电路电流为I=0.5A，所以滑动变阻器两端电压为U R=U-U L=6V-1.5V=4.5V，滑动变阻器的最大阻值为R===9Ω．故D正确．故选AD．（1）根据图象，灯泡两端的电压等于额定电压时，灯泡正常发光，此时电流等于其额定电流；（2）根据图象确定电压为3V时的电流，可得电功率值；（3）根据题意，当灯泡两端电压为6V时，变阻器的滑片在最左端，从而可得其阻值；（4）当滑片位于最右端时，滑动变阻器接入电路电阻最大．已知此时灯泡两端电压和电源电压，可以得到滑动变阻器两端电压；已知此时灯泡电流，也就是通过滑动变阻器的电流；已知滑动变阻器两端电压和通过的电流，根据欧姆定律计算滑动变阻器最大阻值．本题通过对问题的分析，考查了对欧姆定律及电功率公式的应用，重点考查了学生分析图象的能力和结合电路图的变化得出两电表对应的示数．11. 解：A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；B．由图象可知，当甲两端电压为3V时，通过乙的电流为0.6A，则R甲===5Ω，故B不正确；C．甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，因串联电路中总电压等于各分电压之和，所以，此时电源的电压：U=U甲+U乙=1V+2V=3V，故C正确；D、甲、乙并联在电路中闭合开关，甲两端电压为2V时，由并联电路的电压规律可知：U'乙=U'甲=2V，由图可知，通过甲乙的电流分别为I'甲=0.4A，I'乙=0.2A，===，故D正确．故选CD．（1）根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；（2）由图象可知，当甲两端电压为3V时对应的电流，根据欧姆定律求出R甲的阻值；（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压；（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电压规律，由P=UI求解．本题考查是串并联电路的规律运用，要正确运用欧姆定律和电功率公式，会从图象中获取信息．12. 解：由图示电路图可知，滑动变阻器与电流表串联，电压表测滑动变阻器下半部分电压，拉力增大时滑片向上移动，与电压表并联部分电阻阻值变大；A、拉力的增时，电路总电阻保持不变，电源电压不变，由欧姆定律可知，电路电流不变，电流表示数不变，故A错误；B、拉力增大时，滑片向上运动，与电压表并联部分电阻变大，由U=IR可知电压表示数变大，故B正确；C、随拉力增大，滑片向上移动，滑动变阻器PB段电阻变大，由欧姆定律知，电压表与电流表示数之比的大小等于PB段电阻，所以两表示数比变大，故C错误；D、设滑动变阻器总电阻为R，电路电流：I=，电压表示数：U V=IR PB=•R PB，U与R是定值，电表示数与R PB成正比，把电压表改成压力计时表盘刻度均匀，故D正确；故选BD．首先分析电路的连接方式，然后判断电流表和电压表测哪个电路元件的电流和电压，然后应用串联电路特点与欧姆定律分析答题．本题考查了电路动态分析，分析清楚电路结构、明确各电路元件的连接方式是正确解题的关键；解题时要注意，滑动变阻器阻值全部接入电路，电路总电阻保持不变．13. 解：两灯泡正常发光时的电流分别为：I1===0.5A，I2===0.3A，两灯泡串联接入电路中时，因串联电路中各处的电流相等，所以，电路中的最大电流为I=I2=0.3A，因串联电路中总电阻等于各分电阻之和，所以，电源的最大电压：U=I（R1+R2）=0.3A×（12Ω+20Ω）=9.6V，由选项可知，选项C、D的电压均不大于9.6V，符合允许接入电路的电源电压．故选CD．灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出两灯泡允许通过的最大电流，两灯泡串联时电路中的最大电流为两者正常发光中电流较小的，根据电阻的串联和欧姆定律求出电路中允许所加的最大电压，然后结合选项得出答案．本题考查了串联电路的特点和欧姆定律的应用，知道两灯泡串联时电路中的最大电流为两灯泡额定电流中较小的是关键．14. 解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当F=1N时，R2为2Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1===1A；（2）由题意可知，压力F与R2的变化量成正比，设为F=kR2，当F=1N时，R2为2Ω，则1N=k×2Ω，解得：k=0.5N/Ω，所以，F=0.5N/Ω×R2---------①当电流表的示数为I时，电路中的总电阻：R==，滑动变阻器接入电路中的电阻：R2′=R-R1=-8Ω---------②，所以，F=0.5N/Ω×R2′=0.5N/Ω×（-8Ω），即数学表达式为：F=0.5×（-8）N=-4N．故答案为：1；-4．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当F=1N时，R2为2Ω，根据电阻的串联和欧姆定律求出电路中电流表的示数；（2）压力F与R2的变化量成正比，设出表达式，把F=1N时R2=2Ω代入得出表达式，当电流表的示数为I时，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器的阻值，然后代入表达式得出答案．本题考查了串联电路的特点和欧姆定律的应用，利用好“压力F与R2的变化量成正比”得出两者之间的关系式是关键．15. 解：（1）电流表的示数如图乙，图中电流表选用小量程，分度值为0.02A，则通过变阻器的电流为0.5A；（2）在上面的操作中，根据欧姆定律I=，变阻器连入电路中的电阻：R滑===3Ω，把待测电阻R x接入1、2两点之间，此时电流表读数为I2=0.1A，电路的总电阻：R==15Ω，根据电阻的串联规律，则待测电阻：R x=R-R滑=15Ω-3Ω=12Ω；（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线（4）干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，电流表示数变小，为恢复到原来的示数，即应增大电流，由欧姆定律，应减小变阻器连入电路中的电阻大小，即滑片向B端移动．故答案为：（1）0.5；（2）12；（3）B．（1）根据电流表小量程读数；（2）根据欧姆定律先求出变阻器连入电路的电阻，根据串联电阻的规律求待测电阻；（3）干电池用久了电压会变小，根据欧姆定律，此时再用导线连接1、2两点，判断电流表示数变化，再根据欧姆定律确定变阻器滑片的移动方向．本题结合实际考查欧姆定律和串联电路的规律及变化电路的分析，体现了与高中知识的衔接．。

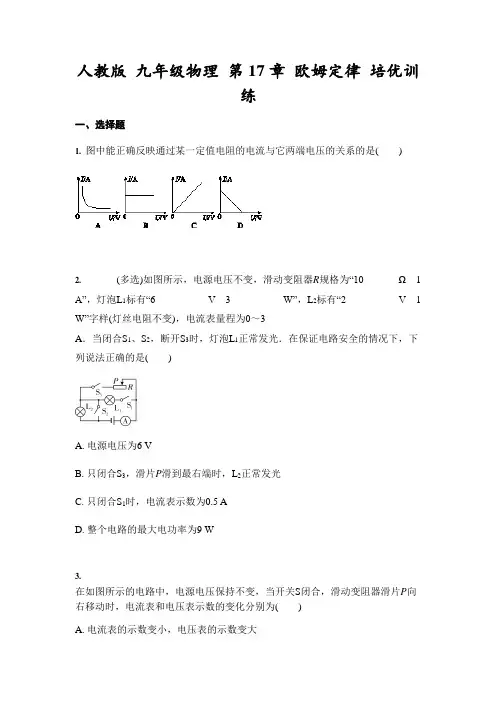

人教版九年级物理第17章欧姆定律培优训练一、选择题1. 图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )2. (多选)如图所示，电源电压不变，滑动变阻器R规格为“10 Ω 1 A”，灯泡L1标有“6 V 3 W”，L2标有“2 V 1 W”字样(灯丝电阻不变)，电流表量程为0～3A．当闭合S1、S2，断开S3时，灯泡L1正常发光．在保证电路安全的情况下，下列说法正确的是( )A. 电源电压为6 VB. 只闭合S3，滑片P滑到最右端时，L2正常发光C. 只闭合S1时，电流表示数为0.5 AD. 整个电路的最大电功率为9 W3.在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小4. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为 ()A.1∶3B.3∶1C.3∶4D.4∶35.如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大6. 如图所示，将电阻R1和R2并联后接在电源两端，若R1、R2的电阻分别为5 Ω和1 5 Ω，则闭合开关S，电流表A与A1的示数之比为( )A．3∶1 B．1∶4 C．4∶1 D．4∶37. 如图所示的电路，电源电压恒为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻的阻值为5 Ω，滑动变阻器的最大阻值50 Ω。

【物理】九年级物理全册全套精选测试卷（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

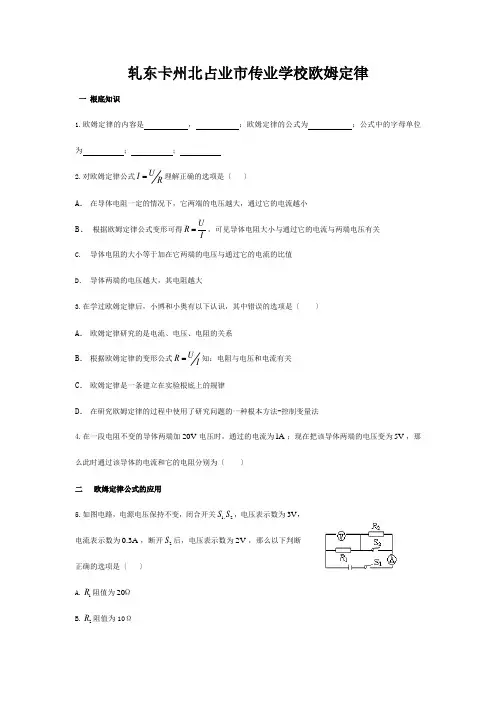

轧东卡州北占业市传业学校欧姆定律一 根底知识1.欧姆定律的内容是 ， ；欧姆定律的公式为 ；公式中的字母单位为 ； ；2.对欧姆定律公式U I R=理解正确的选项是〔 〕 A ． 在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小B ． 根据欧姆定律公式变形可得U R I=，可见导体电阻大小与通过它的电流与两端电压有关 C. 导体电阻的大小等于加在它两端的电压与通过它的电流的比值D ． 导体两端的电压越大，其电阻越大3.在学过欧姆定律后，小博和小奥有以下认识，其中错误的选项是〔 〕A ． 欧姆定律研究的是电流、电压、电阻的关系B ． 根据欧姆定律的变形公式U R I =知：电阻与电压和电流有关C ． 欧姆定律是一条建立在实验根底上的规律D ． 在研究欧姆定律的过程中使用了研究问题的一种根本方法-控制变量法4.在一段电阻不变的导体两端加20V 电压时，通过的电流为1A ；现在把该导体两端的电压变为5V ，那么此时通过该导体的电流和它的电阻分别为〔 〕二 欧姆定律公式的应用5.如图电路，电源电压保持不变，闭合开关12S S 、，电压表示数为3V ，电流表示数为0.3A ，断开2S 后，电压表示数为2V ，那么以下判断正确的选项是〔 〕A.1R 阻值为20ΩB.2R 阻值为10ΩC.电源电压为3VD.电源电压为2V6.如下列图，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表的A1示数变大，那么〔 〕A ．滑动变阻器的滑片在向右滑动B ．电压表的示数变大C ．电流表A 的示数变大D ．电压表与电流表A 示数的比值变大7如下列图的电路中，电阻110R Ω，闭合开关S ,电流表1A 的示数为2A ,电流表2A 的示数为0.8A ,那么电阻2R 的阻值为 Ω.8.灯泡正常发光时的两端的电压为12V ，通过灯泡的电流为1.2A ,现在小博手边有一个电源电压为36V 的电源，问 联 Ω电阻，灯泡才能正常工作.三 欧姆定律计算题一 串并联电路9.如下列图电路，电源电压保持不变，在甲图中，闭合开关S ，电压表的示数为4V ,电流表的示数为0.4A ；乙图中，闭合开关S ,电压表示数为6V .求：〔1〕12 R R 、的阻值；〔2〕乙图中电流表的示数.10.〔2021•〕如下列图的电路中，电源电压保持不变，电阻R 1的阻值为20Ω．闭合开关S ，电流表A 1的示数为0.3A ，电流表A 2的示数为0.2A ．求：〔1〕电源电压U ．〔2〕电阻R 2的阻值．1、如图5所示的电路中，电流表使用0.6A 量程，电压表使用15V 量程，电源电压为36V ，R 1为定值电阻，R 2为滑动变阻器，当R 2接入电路的电阻是24Ω时，电流表的示数是0.5A ，现通过调节R 2来改变通过R 1的 电流，但必须保证电流表不超过其量程，问：〔1〕R 1的阻值是多大？〔2〕R 2接入电路的阻值最小不能小于多少？〔3〕R 2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R 1=5Ω，滑动变阻器的规格为“1A、20Ω〞，电源电压为V 并保持不变。

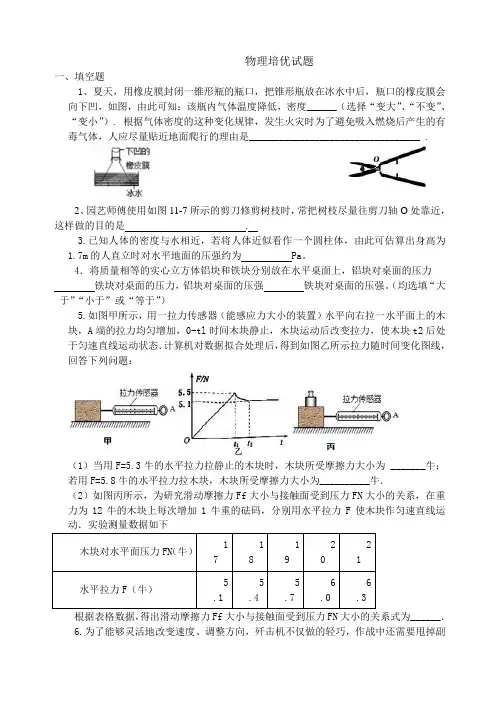

物理培优试题一、填空题1、夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图，由此可知：该瓶内气体温度降低，密度______（选择“变大”、“不变”、“变小”）. 根据气体密度的这种变化规律，发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近地面爬行的理由是__________________________________ .2、园艺师傅使用如图11-7所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是.3.已知人体的密度与水相近，若将人体近似看作一个圆柱体，由此可估算出身高为1.7m的人直立时对水平地面的压强约为 Pa。

4．将质量相等的实心立方体铝块和铁块分别放在水平桌面上，铝块对桌面的压力铁块对桌面的压力，铝块对桌面的压强铁块对桌面的压强。

（均选填“大于”“小于”或“等于”）5.如图甲所示，用一拉力传感器（能感应力大小的装置）水平向右拉一水平面上的木块，A端的拉力均匀增加，0-tl时间木块静止，木块运动后改变拉力，使木块t2后处于匀速直线运动状态．计算机对数据拟合处理后，得到如图乙所示拉力随时间变化图线，回答下列问题：（1）当用F=5.3牛的水平拉力拉静止的木块时，木块所受摩擦力大小为 _______牛；若用F=5.8牛的水平拉力拉木块，木块所受摩擦力大小为__________牛．（2）如图丙所示，为研究滑动摩擦力Ff大小与接触面受到压力FN大小的关系，在重力为12牛的木块上每次增加1牛重的砝码，分别用水平拉力F使木块作匀速直线运根据表格数据，得出滑动摩擦力Ff大小与接触面受到压力FN大小的关系式为______．6.为了能够灵活地改变速度、调整方向，歼击机不仅做的轻巧，作战中还需要甩掉副油箱；让足球和铅球都静止在地面上，足球轻轻一踢就能运动起来，但是使铅球运动起来却不那么容易。

请你分析这两个物理实质，提出一个可探究的物理问题： ________二、选择题1、在温哥华冬奥会女子接力赛中，王濛与队友的交接“棒”是通过从背后猛推前方队员的方式完成，在这个交接“棒”的过程中，后方队员的推力改变了前方队员的：（）A．运动方向 B．运动的快慢 C．使前方运动员发生形变 D．什么也没有改变2．在力学发展过程中，许多科学家做出了贡献。

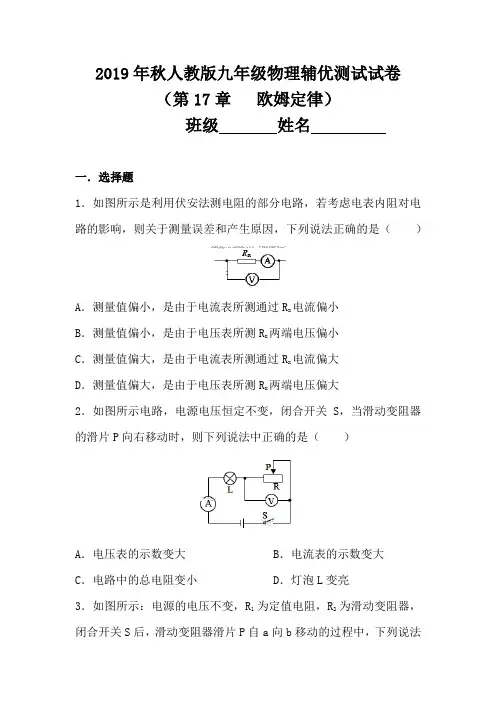

2019年秋人教版九年级物理辅优测试试卷（第17章欧姆定律）班级姓名一．选择题1．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是（）A．测量值偏小，是由于电流表所测通过R x电流偏小B．测量值偏小，是由于电压表所测R x两端电压偏小C．测量值偏大，是由于电流表所测通过R x电流偏大D．测量值偏大，是由于电压表所测R x两端电压偏大2．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，则下列说法中正确的是（）A．电压表的示数变大 B．电流表的示数变大C．电路中的总电阻变小 D．灯泡L变亮3．如图所示：电源的电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，下列说法正确是（）A．电压表V1示数变大B．电流表A的示数变大C．电压表V1示数与电流表A示数之比变小D．电压表V1示数与电流表A示数乘积变小4．如图电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：85．“呼气式酒精测试仪”用于测试司机酒后驾车的酒精浓度，当酒精含量达到0.4mg/ml时，在测试仪上显示“酒后驾驶”字样；当酒精含量达到0.8mg/ml时，在测试仪上显示“醉酒驾驶”字样，如图甲所示。

其电路图如图乙所示，电源电压恒为6V，其中R2为20Ω的定值电阻，R1是酒精气体传感器，其电阻值随酒精气体浓度的变化图象如图丙所示。

下列说法中正确的是（）A．酒精含量越高，测试仪的示数越小B．酒精含量越高，电流中消耗的总功率越小C．电压表示数为2V时，属于醉酒驾驶D．当司机酒后驾驶时，电压表的最小示数为1.2 V6．如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是（）A．闭合开关 S，若甲、乙均为电压表，则两表示数均变小B．断开开关 S，若甲、乙均为电流表，则两表示数均变大C．闭合开关 S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关 S，若甲、乙均为电流表，则乙示数不变，甲示数变大7．如图，甲、乙电路中，电源电压不变，闭合开关S并将滑动变阻器的滑片P都向右移动，电压表和电流表的示数（）A．电压表示数变大，电流表示数不变B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数不变D．电压表示数变大，电流表示数变小8．如图，R1上标有“20Ω，1A”字样，滑动变阻器的滑片在移动过程中电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）A．0﹣6伏B．4﹣6伏C．2﹣4伏D．0﹣4伏9．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差10．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表A1的示数变大，电压表V的示数变小B．电流表A2的示数变小，电压表V的示数变大C．电压表与电流表A2的示数之比变大D．电流表A2与A1的示数之差变大11．如图所示是小明设计的一个简易电子身高测量仪的示意图。

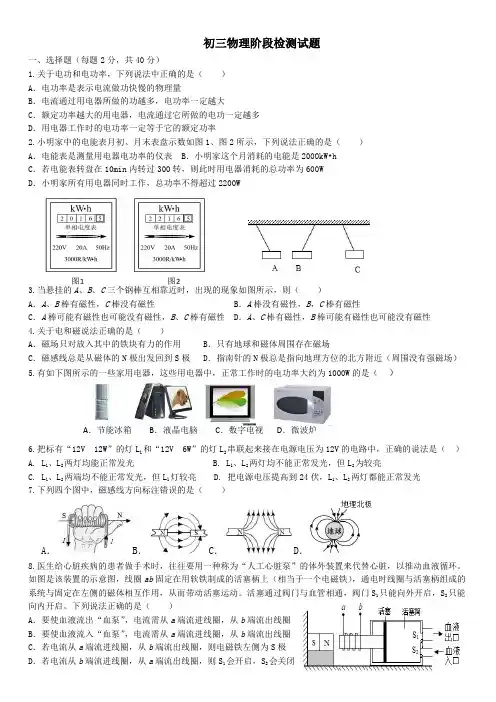

初三物理阶段检测试题一、选择题（每题2分，共40分）1.关于电功和电功率，下列说法中正确的是（）A．电功率是表示电流做功快慢的物理量B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．用电器工作时的电功率一定等于它的额定功率2.小明家中的电能表月初、月末表盘示数如图1、图2所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．小明家这个月消耗的电能是2000kW•hC．若电能表转盘在10min 内转过300转，则此时用电器消耗的总功率为600W D．小明家所有用电器同时工作，总功率不得超过2200W3.当悬挂的A 、B 、C 三个钢棒互相靠近时，出现的现象如图所示，则（）A．A 、B 棒有磁性，C 棒没有磁性B．A 棒没有磁性，B ，C 棒有磁性C．A 棒可能有磁性也可能没有磁性，B 、C 棒有磁性D．A 、C 棒有磁性，B 棒可能有磁性也可能没有磁性4.关于电和磁说法正确的是（）A．磁场只对放入其中的铁块有力的作用B．只有地球和磁体周围存在磁场C．磁感线总是从磁体的N 极出发回到S 极D．指南针的N 极总是指向地理方位的北方附近（周围没有强磁场）5.有如下图所示的一些家用电器，这些用电器中，正常工作时的电功率大约为1000W 的是（）6.把标有“12V12W”的灯L 1和“12V 6W”的灯L 2串联起来接在电源电压为12V 的电路中，正确的说法是（）A.L 1、L 2两灯均能正常发光B.L 1、L 2两灯均不能正常发光，但L 2为较亮C.L 1、L 2两端均不能正常发光，但L 1灯较亮D.把电源电压提高到24伏，L 1、L 2两灯都能正常发光7.下列四个图中，磁感线方向标注错误的是（）A．B．C．D．8.医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。

如图是该装置的示意图，线圈ab 固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。

【物理】九年级全册全套精选测试卷（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】2 2ULdv()1022910m/V s⨯⋅控制变量小b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时240VU=210.810my-=⨯将此时的数据与第5次实验相比，y与2v成反比，综上所述可得22ULy kdv=[2]将表格中第3次数据（其他组数据也可）代入22ULy kdv=计算可得()1022910m/V sk=⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

2019-2020学年九年级物理《第十七章.欧姆定律》单元测试题（人教版基础型附答案）一、选择题1、对下列材料的认识，正确的是（）A.塑料和铝都是很好的绝缘材料B.各种材料中，铁是导电性能最好的C.硅是应用较多的半导体材料D.碳是很好的磁性材料2、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1断路 D．两个灯泡都断路3、如图所示，电路中电流为0.2A。

如果给原来的电池再串联一节相同电池，那么电路中的电流变为( )A．0.8A B．0.4A C．0.2A D．4、用伏安法测电阻的试验中，若将电压表和电流表的位置互换一下，当开关闭合后，会发生的情况是：（）A、电流表被烧坏；B、电压表被烧坏；C、灯泡被烧坏；D、灯泡不会被烧坏，但也不亮。

5、如图所示的电路中电源电压保持不变闭合电键S后电流表示数增大的是（）6、两个电阻R1、R2(R1>R2),下列情况阻值最大的是()7、电力公司为每一户居民安装了一个仪表来测量居民家中每个月消耗的电能，从而计算出应交的电费，该仪表的名称及表盘上标注的单位是（）A. 电能表——KW·hB.电压表——V B. 电流表——A D.欧姆表——Ω8、如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是A. L1短路B. L2短路C. L1断路D.L2断路9、为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。

接通电源，当传感器酒精浓度增大时，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数变大C．电流表的示数与电压表的示数的比值变小 D．电流表的示数与电压表的示数的比值变大10、下列对有关物理量的估计，最接近实际的是（）A．普通家用节能灯的工作电流约2A B．教室中日光灯的正常电压为220VC．手机电池的电压约为1.5V D．人体是导体，人体的电阻约十几欧11、如图电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）A．灯泡L1亮度不变、L2变亮 B．电流表示数变小，电压表示数不变C．电流表示数不变，电压表示数变大 D．电流表、电压表示数均不变12、如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A．滑动变阻器断路 B．滑动变阻器短路 C．灯泡L2短路D．灯泡L2断路13、如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A．L1断路 B．L2断路 C．L1短路 D．L2短路14、如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小 B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大 D．L2亮起来，电流表示数变小15、下列关于电阻的说法中，正确的是（）A．导体两端的电压增大时，导体中的电流和这段导体的电阻都增大B．导体中的电流减小时，导体的电阻增大C．根据公式R=U/I，导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻大小与加在它两端的电压和通过它的电流大小均无关16、由欧姆定律得到公式R＝U/I，下列说法正确的是（）A．导体的电阻与导体两端电压成正比 B．导体的电阻与流过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零 D．导体的电阻是导体本身的一种性质，与电流、电压大小无关二、填空题17、欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。

第十七章欧姆定律（第1～4节四套全卷）Ⅰ卷（第1节电流与电压和电阻的关系）一、选择题1.关于导体的电阻,下列说法正确的是( )A.导体的电阻大小取决于通过它的电流的大小电流越小的导体电阻越大B.导体的电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C.在相同温度下,长度相同的两段镍铬合金丝,粗的比细的电阻小D.同一段钨丝,当温度升高时,电阻将变小2.如图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,移动滑片P,多次记录电压表示数U和电流表示数I,则图乙中绘出的U-I关系图像正确的是( )3.如图是探究“电流与电阻关系”的实验电路图,电源电压保持6V不变,滑动变阻器的规格为“20Ω1A”.实验中,先在a、b两点间接入10Ω的电阻,闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为4V,记下此时电流表的示数,接着需要更换a、b间的电阻再进行两次实验,为了保证实验的进行,应选择下列的哪两个电阻( )A.20Ω和50ΩB.40Ω和60ΩC.20Ω和40ΩD.20Ω和60Ω4.某同学在探究“电阻上的电流跟两端电压的关系”时,利用如图甲所示电路,在a、b两点间分别接入定值电阻R1、R2,R1>R2,通过调节滑动变阻器测得了多组数据,并根据数据绘制了两个电阻的U-I关系图像,图乙中能正确反映两个电阻大小关系的是( )5.小明利用如图所示电路进行“探究电流与电阻关系”的实验电源电压恒为9V电流表量程为0～0.6A,电压表量程为0～3V.已知R2阻值可以为5Ω、10Ω、15Ω,实验时要控制R2两端电压为3V不变,则下列选项中的滑动变阻器符合要求的是( )A.10Ω 1AB.20Ω 0.5AC.50Ω 0.5AD.50Ω 1A二、填空题6.检查是否饮酒的设备的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化的图像如图乙所示,R为定值电阻,电源电压不变当检测到酒精气体的浓度增大时,电流表示数________,电压表示数________7.图甲是小伟探究“导体中电流与电阻关系”的实验电路图,图乙是他根据实验数据描绘出的I-R关系图像,由图像可知:当电压一定时,电流与电阻成________(选填“正比”或“反比”);他每次控制电阻两端的电压为________V不变.若电源电压为4.5V,实验中R的阻值分别为5Ω、10Ω、15Ω、2Ω、25Ω,那么滑动变阻器的阻值至少为________Ω.三、实验探究题8.小华同学为了探究“电流与电阻的关系”,设计了如图甲所示的实验电路,她在学校实验室找来了如下所示的一些实验器材:电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω 1A”字样,导线若干(1)请你用笔画线代替导线,将图乙中的实物连接完整.(2)在连接实验电路时,小华应将开关处于________状态,闭合开关前,应将滑动变阻器滑片滑到最______端(选填“左”或“右”)(3)小华连接好电路,闭合开关后,移动滑动变阻器滑片时,发现电流表指针正常偏转,电压表示数为零,则发生这种故障的原因可能是__________________________________________(4)故障排除后,小华先把10Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关,她直接拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验闭合开关,电压表示数如图丙所示,其示数是________V,要完成这次实验,接下来她应将变阻器滑片向________(选填“左”或“右”端)移动,使电压表的示数为________V(5)当小华改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值,你认为“电压表的示数无法达到实验要求的值”的原因可能是( )A.滑动变阻器的阻值太大B.电压表量程选小了C.滑动变阻器的阻值太D.滑动变阻器烧坏了(6)小华解决了上述问题后,完成了实验.利用收集到的多组数据作出了如图丁所示的电流随电阻R变化的关系图像.分析图像得出了电流与电阻的关系是____________________。

第17章欧姆定律提优测试1．对电流跟电压和电阻之间的关系进行了大量实验研究并得出规律的科学家是A．欧姆B．安培C．伏特D．库仑2．张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1:2C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2V 3．如图所示电路中，电源电压保持不变．先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数变小C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变大4．如图所示的电路，闭合开关S，灯L不发光，电流表有示数，电压表无示数，则电路故障可能是A．电阻R被短接B．灯L被短接C．灯L的灯丝断了D．电阻R的接线柱接触不良5．如图所示的电器中，电源电压不变，当开关S 闭合，甲、乙两表都为电压表时，两表的示数之比U 甲∶U 乙=5∶3；当开关S 断开，甲、乙两表都为电流表时，两表的示数之比I 甲∶I 乙是A ．2∶5B ．3∶5C ．2∶3D ．5∶26．已知甲、乙两灯的额定电压均为6V ，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为A ．0.5A 12VB ．1.5A 12VC ．1.5A 8VD ．0.5A 8V 7．如图所示，已知R 1=R 2，当开关S 1闭合，开关S 掷于2时，电压表与电流表的示数分别为U 1和I 1；当开关S 1断开、开关S 掷于1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U 2和I 2，则以下判断正确的是A ．U 1＞U 2I 1＞I 2B ．U 1＜U 2I 1＞I2C ．U 1=U 2I 1＜I 2 C ．U 1＜U 2I 1＜I 28．在如图所示的电路中，电源电压保持不变，R 为定值电阻。

轧东卡州北占业市传业学校培优系列练习题1．为了保证飞机在起降过程中的平安，飞机起飞和降落时，以下操作中正确的选项是〔〕A．起飞时前轮先离开地面，降落时前轮先接触地面B．起飞时前轮先离开地面，降落时后轮先接触地面C．起飞时前轮先离开地面，降落时前、后轮同时接触地面D．起飞时前、后轮同时离开地面，降落时前、后轮同时接触地面2．蔬菜加工企业为了防止蔬菜在长途运输、贮藏等环节中腐烂变质及高温杀菌时对蔬菜营养成分的破坏，常常对蔬菜进行真空脱水，使之成为脱水蔬菜。

从物理学的角度看，真空脱水的道理是〔〕A．真空环境的温度极低，可使蔬菜中的水分迅速凝固并升华，从而实现脱水B．真空环境的温度很高，可使蔬菜中的水分在短时间内迅速汽化，从而实现脱水C．真空环境的空气密度很小，可迅速提高蔬菜中水分子的运动速度，从而实现脱水D．真空环境的气压很低，因而大大降低了水的沸点，使蔬菜中的水分迅速汽化，从而实现脱水3．人们用来取暖的一种热水袋如下列图。

它的外表有很多长条状的橡胶突起局部，这些突起局部相互平行且突起的高度较大，做成这种外形的主要目的是〔〕A．使热水袋美观大方，起到装饰作用B．使热水袋能同时具有传导、对流和辐射的传热功能C．这种突起具有良好的弹性，在外界压力作用下容易发生弹性形变，以防止在某种重压下，所灌热水将热水袋胀破D．减小热水袋与人体的直接接触面积，以降低热水袋的放热速度，实现缓慢放热4. 小华感冒咳嗽，妈妈给她买了“双黄连口服液，’。

粗心的小华将口服液盒内特制吸管弄丢了，只好拿来一根饮料吸管插入瓶中，结果她费了很大的劲才把药液“吸〞上来。

后来，她发现这两种吸管的形状不一样：饮料吸管外壁光滑，口服液吸管外壁有棱，两种吸管的截面形状如下列图。

请你运用物理知识解释为什么两种吸管“吸〞药的效果不同。

5. 寒冬时节的早晨，汽车司机上车后常发现在前风挡车窗上出现白色的“哈气〞，于是他翻开暖风，很快就能除掉“哈气〞；夏天，在下大雨后，风挡车窗上也出现“哈气〞影响平安驾驶，于是司机翻开空调制冷，很快“哈气〞也被除掉。

第十七章欧姆定律一、单选题1.将电阻R1＝3 Ω的导体与电阻为R2的导体串联后总电阻为6 Ω，则R1与R2并联后总电阻是( )A． 6 ΩB． 4 ΩC． 1.5 ΩD． 1 Ω2.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断3.将电阻为R的粗细均匀电阻丝对折起来接入电路，此时电阻为( )A．RB． 2RC．RD．R4.有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为( )A． 1∶1 5∶3B． 5∶3 1∶1C． 1∶1 1∶1D． 5∶3 2∶35.一个滑动变阻器上标有“50 Ω 1.5 A”字样，把它和30 Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是( )A． 0～30 ΩB． 0～50 ΩC． 0～80 ΩD． 30 Ω～80 Ω6.关于公式I＝的物理意义，下列说法正确的是( )A．导体两端的电压越大，导体中的电流越大B．导体两端的电压不变时，导体的电阻与通过导体的电流成反比C．导体的电阻越大，导体中的电流越小D．导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比7.将阻值分别为10 Ω和100 Ω的两个电阻并联后，其总电阻为( )A．等于10 ΩB．大于10 Ω小于100 ΩC．大于100 ΩD．小于10 Ω二、填空题8.在探究“电流与电阻的关系”实验中，(1)某同学连接了如图所示的电路(电路元件完好，接线柱接线牢固)．在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将____________选填”变化”或”不变”)，电压表示数将______________；(选填”变化”或”不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线________(选填a、b、c、d)．(3)将电路连接正确后，闭合开关，他多次只改变电阻R的阻值，测得相应的电流值，如上表所示．根据表中数据，通过导体的电流与导体的电阻________(填“成或不成”)反比，其原因是________________________________．(4)若闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____________________________．9.如图所示的电路，电源电压为20 V，R1＝25 Ω，电流表的示数为0.25 A，则R2的阻值为________，电压表的示数为________．10.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.11.对人体来说，皮肤干燥时________，潮湿时电阻就变________．所以当带电体接触到潮湿皮肤时，通过人体的电流会很________，很危险．12.图甲是探究通过导体的电流与电阻关系的电路图(电源电压保持不变)，图乙是依据五次实验的数据描点绘制的I－R图象．分析图象可得实验结论：____________________.13.探究电流与电压的关系时，应控制________不变，实验的结论是：保持________不变时，电流与________成________比．14.表格里是“研究电流跟电压关系”的实验记录．从表中数据分析可得结论：__________一定时，___________________________.三、实验题15.小明利用如图所示的电路做“探究通过导体的电流与导体电阻关系”的实验．他使用的器材有：两节干电池，阻值为5 Ω(R1)、10 Ω(R2)、20 Ω(R3)的定值电阻、“15 Ω1 A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5 V，读出电流表的示数．①小明将用R2替换R1接入电路，接下来他应该进行的操作是______________________，读出电流表的示数．②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到 1.5 V．经检查，电路连接无误，各元件均完好．请你帮他找出一种可能的原因______________________________．③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法：____________________________________________.16.在下面的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．在连接电路图时开关应处于________状态，滑动变阻器的滑片应位于________(填A或B)端，这主要是为了避免电路中的________过大，而烧坏电路中的有关元件．17.如图1电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R1的阻值范围为0～10 Ω. 请回答下列问题：(1)用符号在电路图中把安培表和伏特表表示出来．(2)移动滑动变阻器的滑片P，主要是改变________．(选填下列选项代号)①电池的电压②R′两端的电压③R的阻值④通过R的电流强度(3)R两端的电压，最大为_______V.(4)在这个实验中，最好选用量程为________的伏特表．(选填下列选项代号)①100 mV ②1 V ③3 V ④15 V(5)根据以上的结论(R约为3 Ω)，用笔画线代替导线把图2的元件连成电路．(画线不要交叉，元件位置不要移动)四、计算题18.有两只定值电阻：R1＝30 Ω，R2＝60 Ω，每只电阻两端允许加的最大电压值均为6 V．求：(1)把R1和R2并联后，干路中允许通过的最大电流是多少？(2)把R1和R2串联后，串联电路两端允许加的最大电压是多少？19.将两电阻R1、R2串联接在电压为6 V的电路上，通过R1的电流为0.6 A，R2两端的电压为3.6 V．若将两电阻并联接在同一个电路中，问：(1)并联后的总电阻多大？(2)通过R1、R2的电流各是多大？五、作图题20.在“探究通过定值电阻的电流与电压的关系”实验中：(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；(2)在虚线框中画出实验电路图．21.在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．22.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．答案解析1.【答案】C【解析】根据R串＝R1＋R2得：R2＝R－R1＝6 Ω－3 Ω＝3 Ω，R1与R2并联后总电阻＝＋，即＝＋，解得：R并＝1.5 Ω，故选C.2.【答案】A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．3.【答案】D【解析】在电阻丝温度不变的条件下，电阻的影响因素是材料、长度、横截面积，当电阻丝对折后，长度变为原来的，横截面积变为原来的2倍，导体的电阻与长度成正比，与横截面积成反比，此时电阻变为原来的四分之一．故选D.4.【答案】A【解析】串联电路各处的电流相等，即I1∶I2＝1∶1；由U＝IR，可得：它们两端的电压之比U1∶U2＝R1∶R2＝10 Ω∶6 Ω＝5∶3.5.【答案】D【解析】6.【答案】D【解析】A项必须是对于同一段导体，即电阻不变，其两端的电压越大，导体中的电流越大，此选项中没有说明是同一段导体，故错误；B项电阻是导体本身的一种性质，其阻值不随着电压和电流的改变而改变，故错误；C项必须在电压一定时，导体的电阻越大，导体中的电流越小，故错误；D项据欧姆定律可知，导体中的电流与其两端的电压成正比，与其电阻成反比，故正确．7.【答案】D【解析】因为并联电路电阻的关系为：＝＋，所以并联电路的总电阻小于任一支路的电阻，即小于各支路中最小的电阻，故总电阻一定小于10 Ω.8.【答案】(1)变化不变(2)d(3)不成未保持电阻两端的电压不变(4)电阻R断路【解析】(1)由图知，电流表串联在电路中，电压表测量滑动变阻器和电阻的总电压(电源电压)，所以闭合开关，调节滑动变阻器滑片，滑动变阻器的阻值变化，电流表的示数将变化，电压表示数将不变；(2)由(1)知，电压表测量的是滑动变阻器和电阻的总电压(电源电压)，应该与电阻并联，所以导线d连接错误，应将其与电阻左边的接线柱相连；(3)由表格中数据知，三组电流和电阻的乘积(电阻两端的电压)不断发生变化，所以通过导体的电流与导体的电阻不成反比；(4)小灯泡不亮，电流表无示数，说明电路断路，电压表示数接近电源电压，说明与电压表并联的电阻断路．9.【答案】55 Ω13.75 V【解析】由电路图可知，两电阻串联，电压表测R2两端电压，电流表测电路电流；电阻R1两端电压：U1＝IR1＝0.25 A×25 Ω＝6.25 V，电阻R2两端电压：U2＝U－U1＝20 V－6.25 V＝13.75 V，则电压表示数为13.75 V；电阻R2的阻值：R2＝＝＝55 Ω.10.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.11.【答案】电阻较大小大【解析】对人体来说，皮肤干燥时电阻较大，由于水是导体，潮湿时人体电阻就变小，所以，由I ＝可知，当带电体接触到潮湿皮肤时，通过人体的电流会很大，很危险．12.【答案】在导体两端电压一定时，通过导体的电流与导体的电阻成反比【解析】图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，可得结论：在导体两端电压一定时，通过导体的电流与导体的电阻成反比．13.【答案】电阻电阻电压正【解析】14.【答案】电阻电流跟电压成正比【解析】由表中数据可知：保持电阻R＝15 Ω时，电压越来越大，电流的大小也是越来越大，而且电压与电流的比值都等于15，因此在电阻一定时，电流跟电压成正比．15.【答案】①移动滑动变阻器滑片使R2两端的电压为1.5 V ②滑动变阻器最大阻值过小(或定值电阻两端的电压过小；电源电压过大) ③保持定值电阻两端的电压为2 V不变【解析】①用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5 V.②用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5 V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻R3两端的电压过大造成的；或是由于定值电阻两端的电压太小造成的；或是电源电压太大．③在不改变电路和器材的前提下，针对②中的问题，改进的方法是：适当提高定值电阻两端的电压，如：保持定值电阻两端的电压为2 V不变．16.【答案】断开A电流【解析】①设计伏安法测电阻的电路图，由于不知道电路电流和电阻最大电压，所以电流表、电压表选择最大量程接入电路．②为避免接错线路，电流过大烧坏用电器，在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大值，即位于A端．17.【答案】(1)(2)④(3)1.5 (4)③(5)【解析】(1)与电阻并联的是电压表；与电阻串联的是电流表；(2)滑动变阻器的主要作用是改变电阻两端的电压和通过R的电流，所以④正确；(3)因为电源电压为1.5 V，当滑动变阻器电阻为零时，电阻两端的电压最大，为1.5 V；(4)电阻两端的最大电压为1.5 V，所以应选用③.18.【答案】解：(1)两电阻并联时，电阻两端电压相等，电阻两端所加的最大电压等于其额定电压6 V，干路电流I＝I1＋I2＝＋＝0.2 A＋0.1 A＝0.3 A；(2)两电阻串联时，通过它们的电流相等，电路允许的最大电流为额定电流较小者，则电阻串联时电路电流为0.1 A，根据I＝，可得：电阻串联允许加的最大电压：U＝I(R1＋R2)＝0.1 A×(30 Ω＋60 Ω)＝9 V；答：(1)把R1和R2并联后，干路中允许通过的最大电流是0.3 A；(2)把R1和R2串联后，串联电路两端允许加的最大电压是9 V.【解析】已知电阻与额定电压，根据串并联电路特点与欧姆定律分析答题．19.【答案】解：(1)U1＝6 V－3.6 V＝2.4 VR1＝＝＝4 Ω；R2＝＝＝6 Ω；电阻R1、R2并联后的总电阻：R＝＝＝2.4 Ω.(2)I1＝＝＝1.5 A；I2＝＝＝1 A.答：(1)并联后的总电阻2.4 Ω；(2)通过R1、R2的电流各是1.5 A,1A.【解析】(1)根据串联电路的电流规律和电压规律，分别求出电阻两端的电压和通过的电流，然后利用R＝分别求出两个电阻的阻值，最后根据并联电路总电阻和分电阻的关系进行计算；(2)已知电源电压和电阻的阻值，直接利用I＝即可求出通过R1、R2的电流．20.【答案】【解析】21.【答案】【解析】22.【答案】【解析】由电路图知：电压表与电阻并联，电源由2节干电池组成，所以电压表应选择0～3 V 的量程，对于定值电阻来说，其最小电阻是5 Ω，其最大电流约为0.6 A，故该电路的电流表选择小量程即可．。

物理9年级上 第十七章 欧姆定律(说明:本试卷为闭卷笔答,答题时间90分钟,满分80分)题号 一 二 三 总分 得分第Ⅰ卷 选择题(共30分)一、选择题(本大题共10个小题,每小题3分,共30分。

在每小题给出的四个选项中,只有一项符合题目要求,请选出并将其字母标号填入下表相应的方框内)题号 12345678910 选项1.家中每多使用一盏照明灯,则家庭电路的( ) A.总电流变小B.总电流变大C.总电阻变大D.总电阻不变2.关于欧姆定律,下列说法正确的是( )A.当导体两端的电压增大为原来的2倍时,体的电阻也增大为原来的2倍B.当通过导体的电流增大为原来的2倍时,导体的电阻减小为原来的12C.通过导体的电流若为零,该导体的电阻也为零D.对某一段导体来说,通过导体的电流跟导体两端的电压成正比3.已知R 2<R 1,将R 1、R 1按下列选项中的四种不同接法接到同一电源的两极间,则电路中电流最大的是( )4.a 、b 为两段材料、长度均相同,但横截面积不同的电阻丝。

将它们按如图所示串联在电路中,下列说法正确的是( )A.电阻丝a 的阻值较大B.两电阻丝串联后,总阻值变大C.流过电阻丝a 的电流较大D.电阻丝a 两端的电压较大5.在如图所示的电路中,R 1=20Ω,R 2=60Ω。

闭合开关S 后,电压表V 1与V 2的示数之比是( )A.1:3B.3:1C.1:4D.4:16.下列选项中的四个图像,能正确描述电压一定时电流随电阻变化关系的是( )7.在如图所示的电路中,电源电压保持不变。

当开关S闭合,滑动变阻器的滑片P向左移动时,电流表和电压表示数的变化情况是( )A.电流表的示数变小,电压表的示数变小B.电流表的示数变大,电压表的示数不变C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变8.灯L1和L2正常工作时的电压均为6V,如图甲是通过两灯的电流随其两端电压变化的曲线。

第17章欧姆定律培优测试1．最先研究出电流与电压和电阻三者之间关系的科学家是A.欧姆B.法拉第C.牛顿D.焦耳2．下列说法中，不正确的是A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变3．如图所示的电路中，电源两端电压保持不变。
